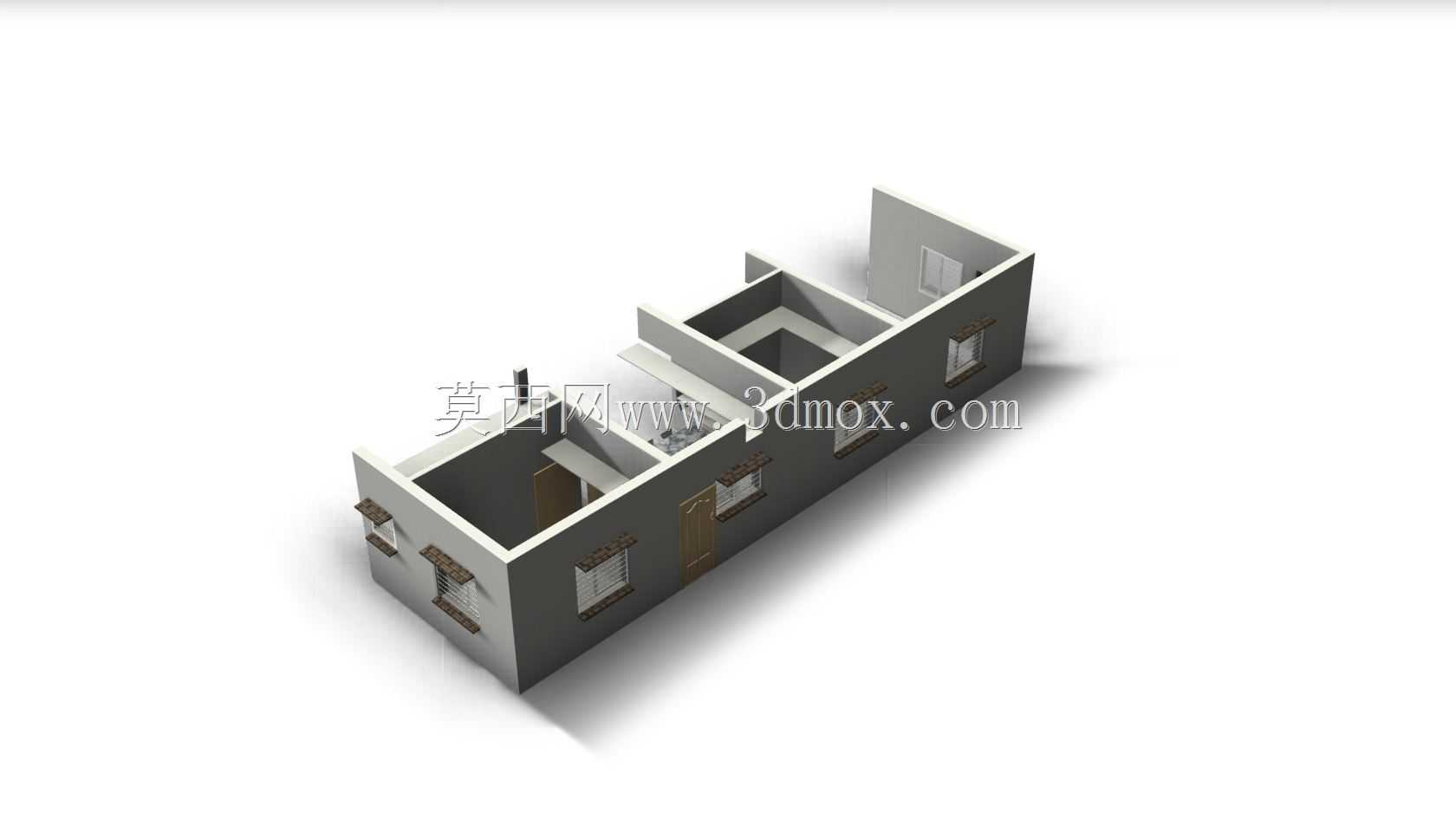

住宅户型剖切展示三维结构模型

　　该模型以剖切视角呈现单层住宅的内部空间结构，在建筑方案汇报、家装设计前期沟通场景中，可替代传统平面户型图，让非专业受众快速理解空间的竖向关系与墙体围合逻辑。不同于常规二维户型图仅能标注平面尺寸，该剖切模型完整还原了外墙、内隔墙的厚度与砌筑走向，外窗的预留洞口位置、窗台高度对应的竖向位置，以及入户门的开启方向预留空间，能直观呈现不同功能区的分隔边界，避免平面图纸中容易出现的空间尺度误判。从设计逻辑来看，模型采用等比例剖切的展示方式，保留了建筑外侧的完整立面形态，同时切除部分屋面与上部墙体，让内部的房间划分、走道连通关系完全暴露，观看者无需切换视角就能同时掌握建筑的外部轮廓与内部布局，这种展示形式在小型住宅方案评审、

　　家装客户初步沟通环节，能大幅降低沟通成本，减少因二维图纸理解偏差带来的方案反复调整。模型的墙体部分采用统一的实体结构表达，清晰区分了承重外墙与轻质内隔墙的厚度差异，外窗构件预留了标准的窗洞安装边界，对应常规民用住宅的窗型安装尺寸，入户门位置预留了符合通行规范的门洞宽度，内部各功能区之间的隔墙上也预留了对应室内门的洞口位置，所有洞口的位置与尺寸都匹配常规民用建筑的设计规范，可直接作为家装方案建模的基础底模使用。在空间尺度上，模型还原的户型整体面宽与进深比例符合常规紧凑型单层住宅的尺寸范围，内部房间划分包含多个独立功能空间，各空间之间通过内部门洞连通，走道的净宽满足日常通行的尺度要求，外窗的分布对应每个独立功能空间，

　　保证每个功能区都有直接的对外采光面，符合民用住宅的采光设计要求。从建模细节来看，墙体的转角处做了规整的直角衔接，没有出现结构错位，窗洞的上下边缘保持水平对齐，门洞的高度统一符合常规室内门的安装高度要求，剖切边缘做了平整的切面处理，没有多余的结构毛刺，能清晰展示墙体的实体结构与内部空心区域的分界，方便观看者区分墙体与室内空间的边界。这类剖切模型在实际应用中，既可以作为建筑专业学生理解户型空间结构的教学辅助模型，也可以作为家装设计师向客户展示户型改造方案的基础载体，在模型基础上直接添加家具、软装构件就能快速生成完整的家装方案展示模型，无需从零开始搭建墙体结构，能有效提升方案前期的建模效率。模型的整体外形规整，没有多余的突出装饰结构，

　　安装边界清晰，导入其他三维软件后可直接进行构件的添加与修改，墙体部分的实体结构可直接用于生成碰撞检测的基础模型，在进行管线综合排布时，能快速校验水电管线与墙体结构的碰撞问题，提前规避施工阶段可能出现的管线穿墙不合理问题。不同于渲染完成的效果图模型，该结构模型保留了最基础的建筑墙体、门窗洞口核心结构，没有添加多余的装饰材质，给后续的方案调整预留了足够的修改空间，设计师可以根据不同的设计风格调整墙体材质、门窗样式，快速适配不同的设计方案需求。在户型方案的前期论证阶段，这类三维剖切模型能帮助设计团队快速校验空间的连通性是否合理，各功能区的面积比例是否符合使用需求，门窗位置是否会影响后续家具摆放，相比在二维图纸上反复核对尺寸，三维模型的直观展示能更快发现平面布局中存在的问题，比如走道过窄、门洞位置正对墙面影响通行、某功能区采光面不足等问题，在方案初期就能完成调整，减少后期施工图阶段的修改量。
