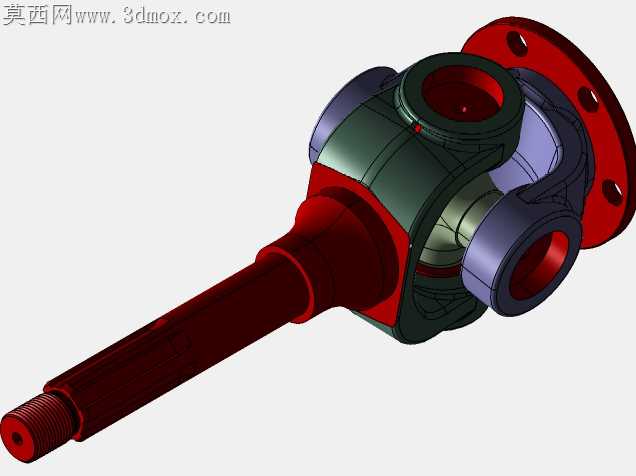

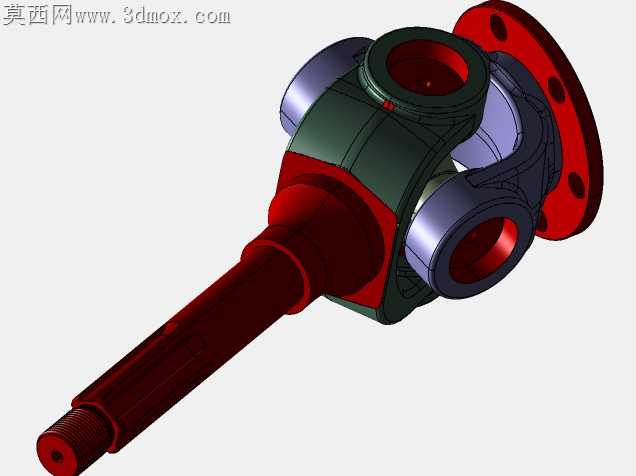

带十字轴结构的等速万向传动轴

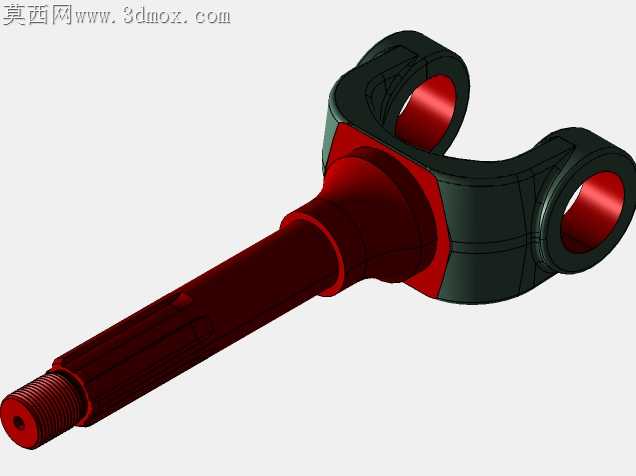

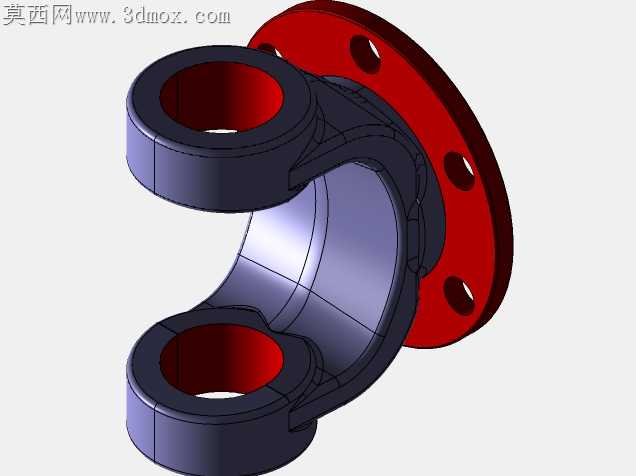

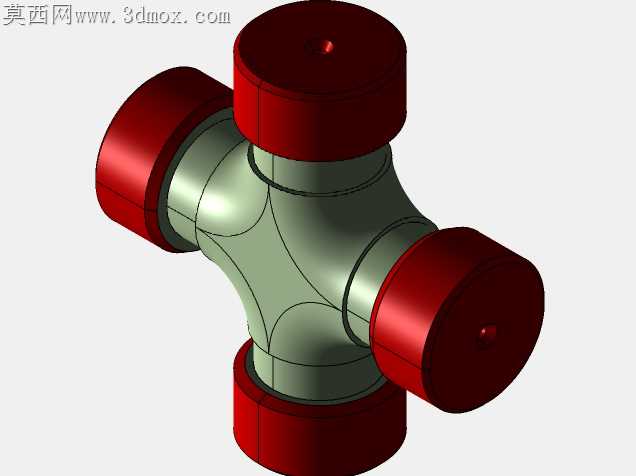

现场工况里传动轴最容易出问题的位置，从来不是轴杆本身，而是万向节叉与十字轴的配合间隙——很多早期失效的传动轴，拆解后都能看到轴颈处的偏磨痕迹，根源是建模阶段没给润滑脂留存留够空间，装配时油封压装过盈量没算准，跑起来高温下油脂快速流失，金属直接干磨。这个模型在十字轴的四个轴颈根部，都做了微小的环形储油槽，槽深控制在0.3mm，既不会削弱轴颈的抗扭强度，又能在每次十字轴摆动时把润滑脂均匀带到整个配合面，避免边缘应力集中造成的早期点蚀。法兰端的连接螺栓孔做了沉头倒角，不是为了好看，是车间装配时螺栓很容易因为对中偏差刮伤螺纹牙型，1.5mm的45度倒角能让螺栓顺畅导入，哪怕装配时法兰有微小的角度偏差，也不会出现螺栓别劲的情况，拧紧后法兰面的贴合度能提升近两成。轴杆表面的滚花纹理做在靠近油封的位置，不是装饰，是装配时油封唇口能顺着滚花的微小纹路滑入安装位，不会因为轴面过于光滑造成唇口翻边，后续运转时漏油的概率能降很多。万向节的外壳分模线做在了非配合面的侧方，避开了轴承安装的基准面，后续数控加工时不用额外打磨分模线残留的飞边，一次装夹就能完成轴承孔的镗削，同轴度公差更容易保证。轴端的螺纹收尾处做了退刀槽，槽宽刚好能放下螺纹车刀的退刀行程，不会出现螺纹尾部的乱牙，装配锁紧螺母时能顺畅拧到底，不会因为尾部牙型变形造成螺母锁不紧，高速旋转时出现轴向窜动。十字轴的中心油道做了圆弧过渡，没有直角拐角，高压注油时润滑脂能顺畅流到四个轴颈，不会在拐角处形成压力损失，日常维护时不用反复按压油枪就能把油脂打满，减少维保的工作量。外壳与轴杆连接的过渡圆角做了变半径处理，靠近轴杆的位置圆角更大，分散应力集中的效果比等半径圆角好很多，大扭矩传递时不会在过渡位置出现应力断裂，哪怕频繁正反转冲击，也能保持足够的结构强度。
