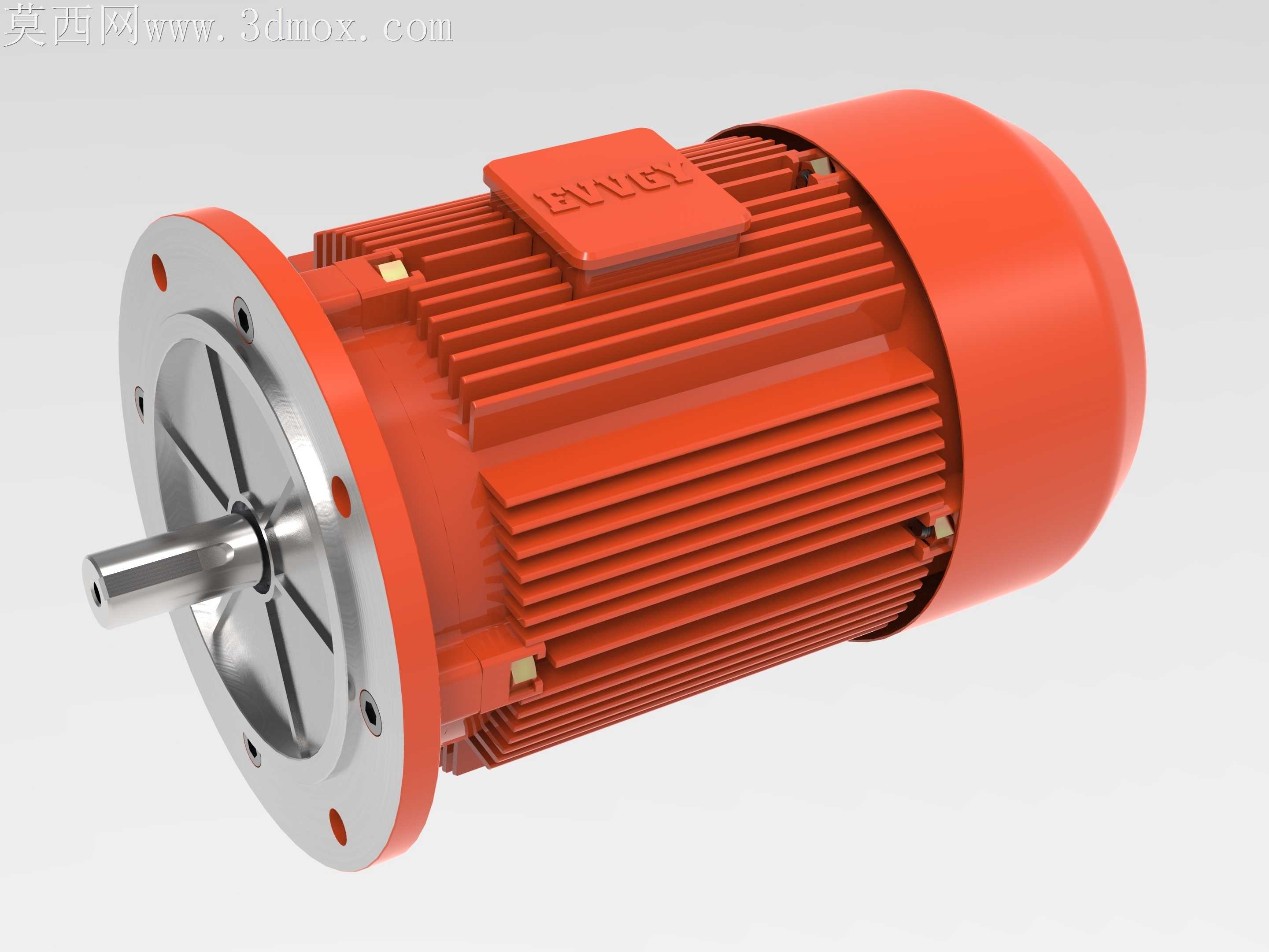

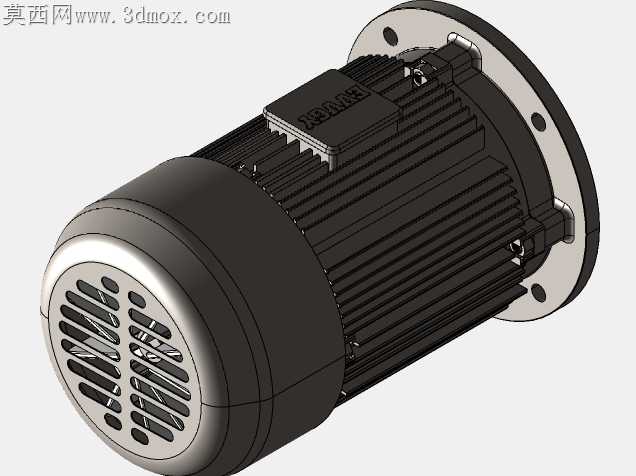

IEC100B5法兰安装立式三相异步电机结构

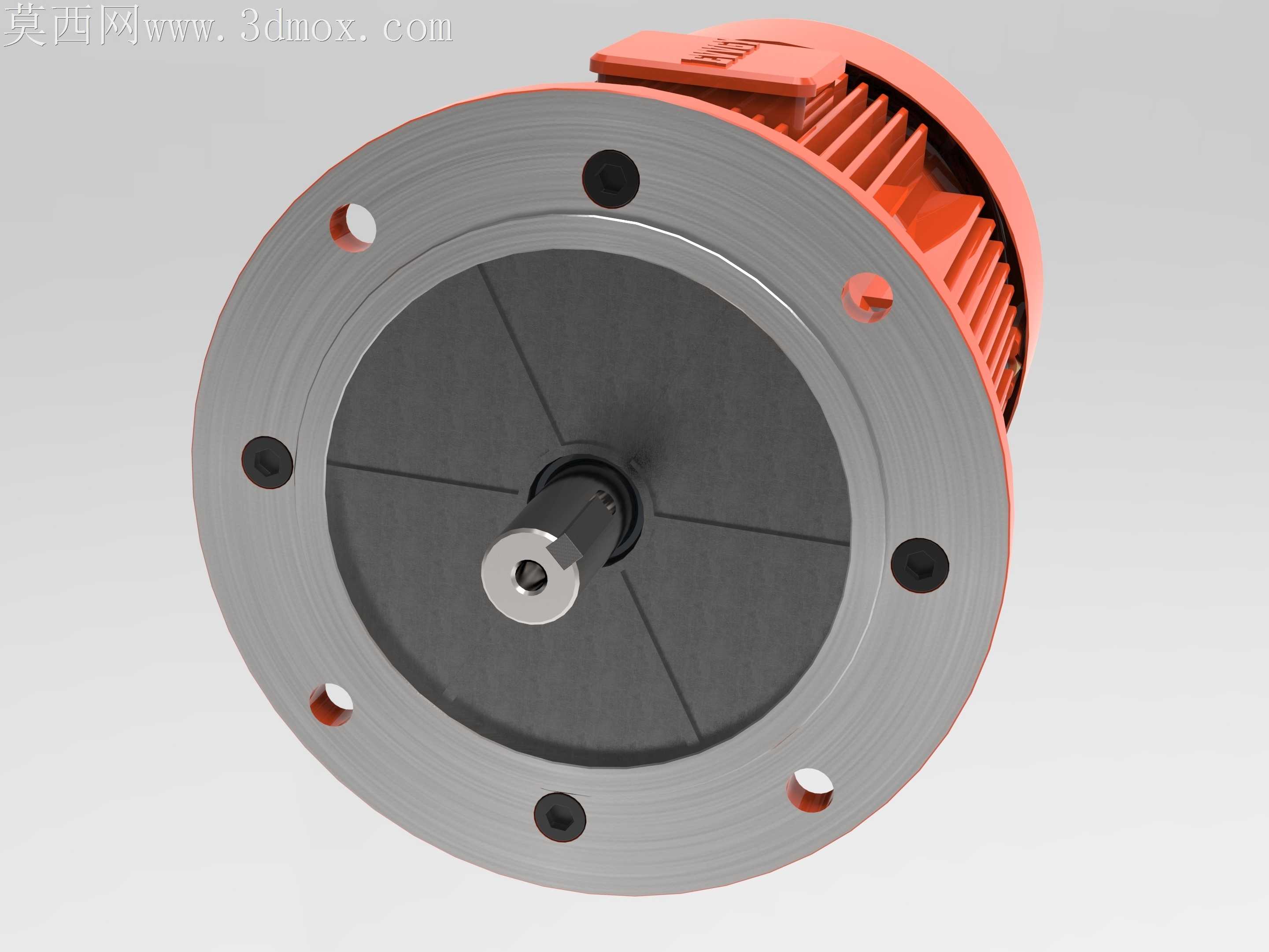

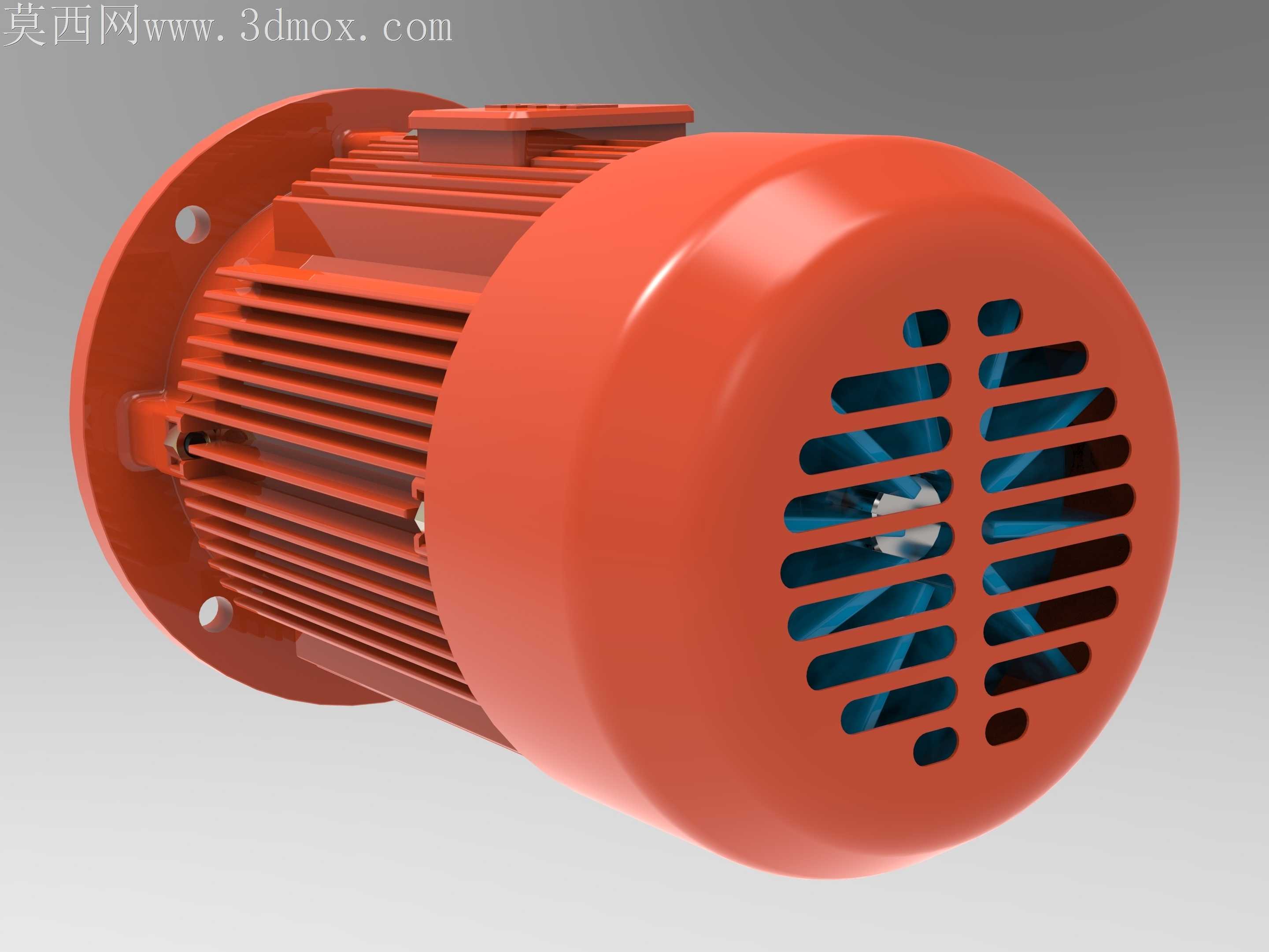

车间里B5法兰安装的电机最容易出的问题，从来不是绕组烧损，而是法兰止口配合公差失控带来的整机振动——不少现场安装时为了穿螺栓方便，把止口间隙留到0.2mm以上，带负载运行三个月就会出现端盖轴承室磨偏，输出轴密封件提前渗漏。这款立式安装的IEC100规格电机，在结构优化阶段就把法兰止口的配合公差带收窄到H7/js6，止口端面特意做了0.02mm的内凹卸荷槽，避免安装时结合面夹入漆层、铁屑导致的法兰面贴合不实，哪怕现场安装工人没有清理结合面，也能保证止口的同轴度偏差控制在0.03mm以内。机壳散热筋的排布没有沿用传统等距等高的设计，靠近接线盒的位置特意把散热筋高度降低2mm，留出接线端子的弯折操作空间，不会出现电缆弯折半径不足导致的线皮磨损，同时散热筋的根部做了R3的圆角过渡，压铸生产时不会出现铝液填充不足的冷隔缺陷，后续喷塑工序也不会在筋条根部积粉，长期运行后积粉受潮带来的绝缘隐患也能同步降低。输出轴的轴伸端做了1:10的锥度过渡，和联轴器配合时不需要过度打紧就能传递额定扭矩，轴端的中心孔保留了B型带护锥的结构，后续现场检修重新找正时，不需要打磨轴端的磕碰伤痕就能架百分表打跳动，找正效率能提升近四成。端盖和机壳的配合止口处，特意加了一道环形的密封胶槽，不需要额外打平面密封胶，装配时卡入对应的O型圈就能达到IP55的防护等级，不会出现工人打胶不均匀导致的胶液挤入轴承室，卡滞滚动体造成的轴承过热烧毁。风罩和机壳的连接卡扣做了内翻边设计，日常清理散热片积尘时拆卸风罩不会划伤手部，风罩的进风孔做了向外翻的导流边，运行时吸入的冷却风会顺着散热筋的轴向流动，不会在风罩内部形成紊流，同等负载下绕组温升能比传统结构低4-6K。接线盒内部的接地端子特意做了双孔设计，既可以接设备的主接地排，也能预留外接等电位联结的接线位，符合工业现场的安全规范要求，不会出现接地端子不够用，现场工人随意把接地线压在安装螺栓下的违规操作。
