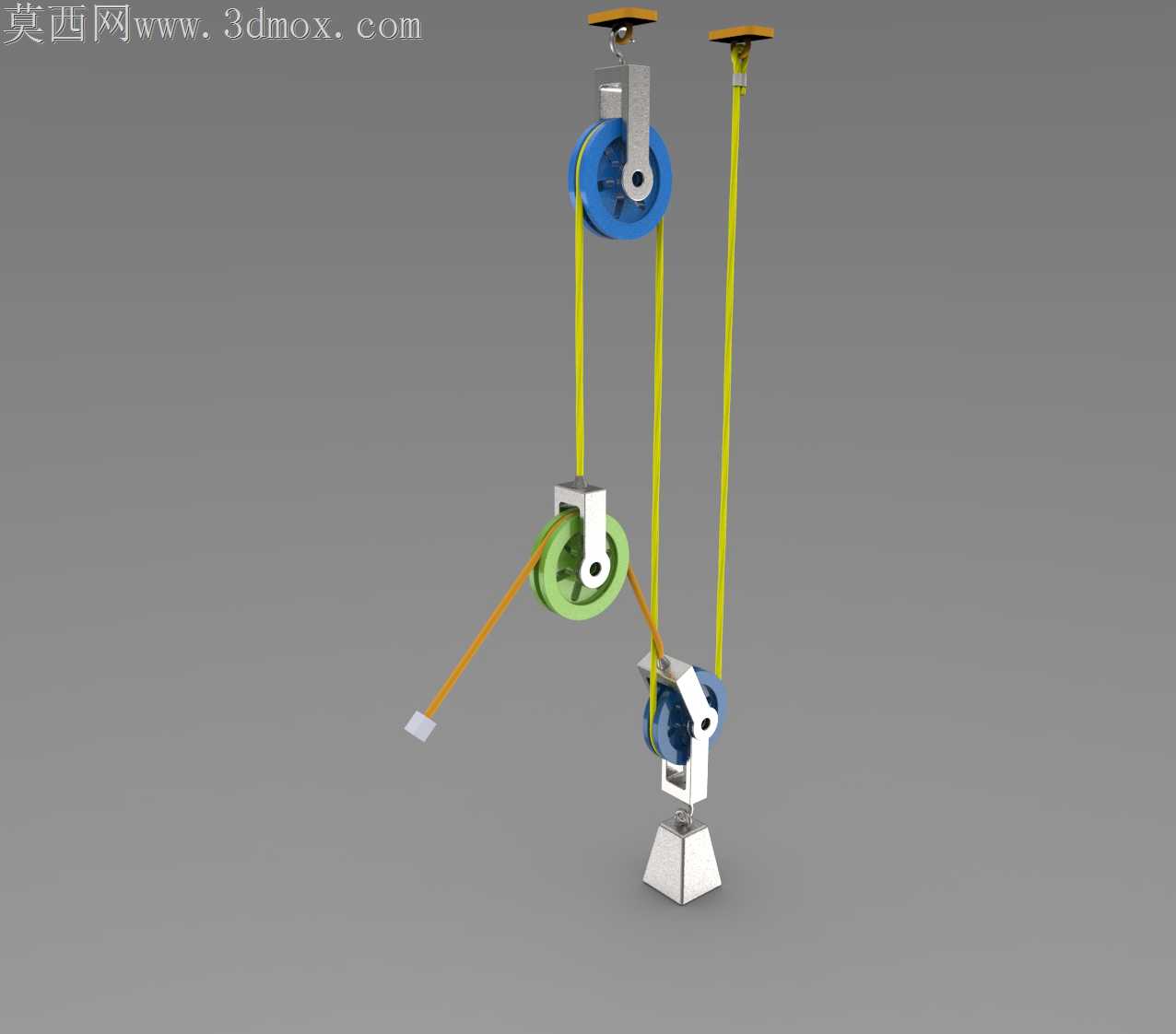

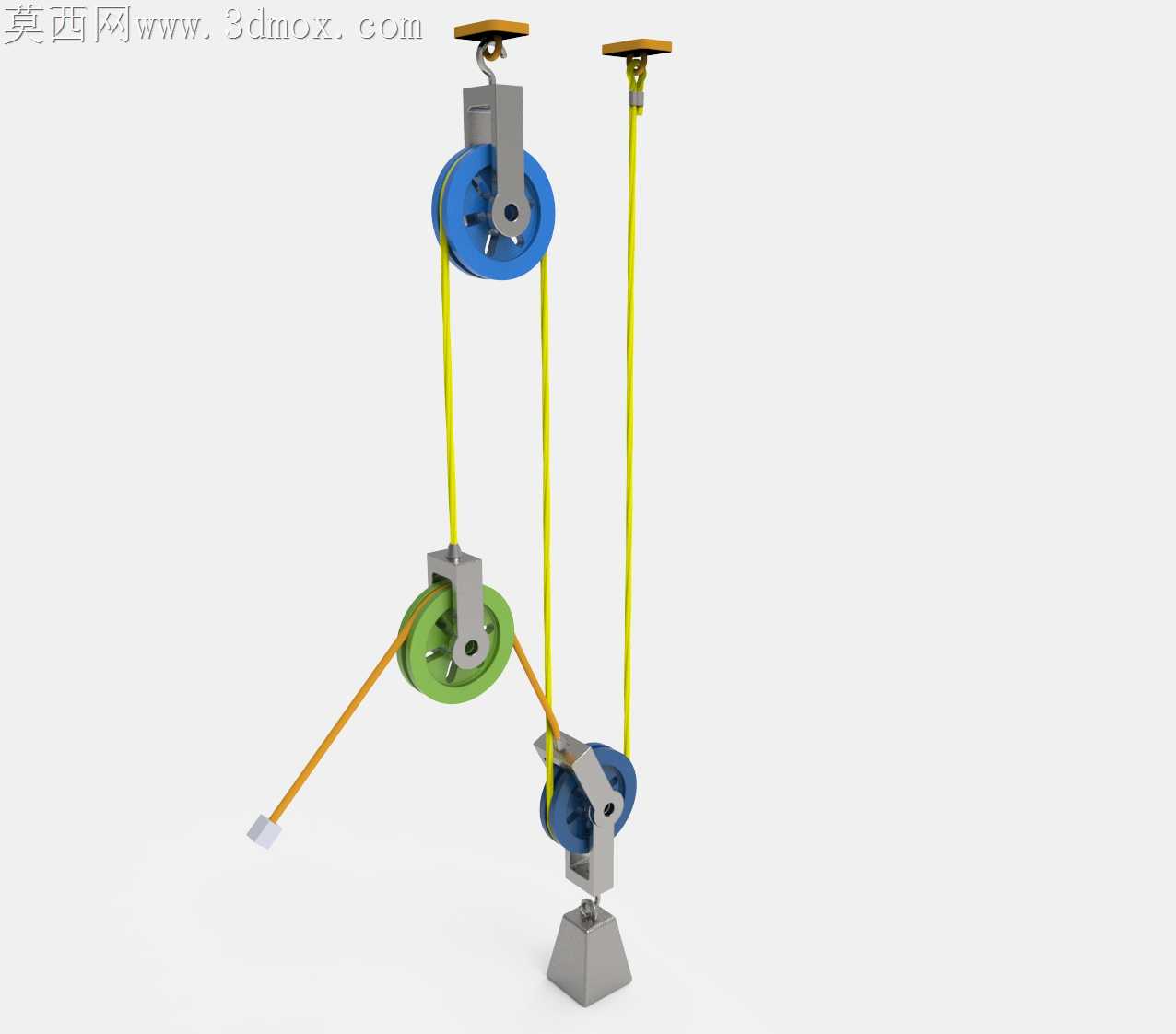

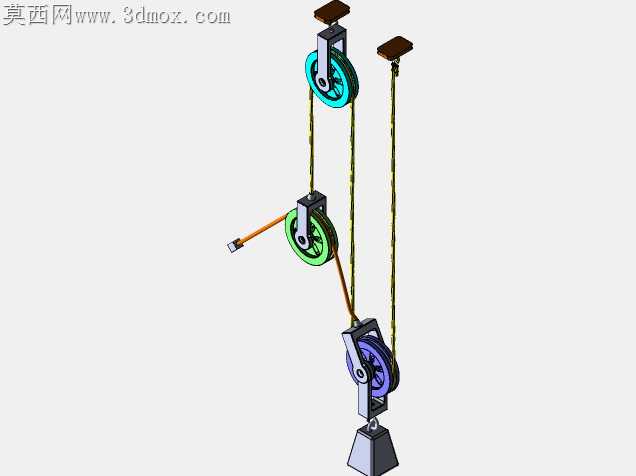

西班牙巴顿绳索滑轮联动传动结构

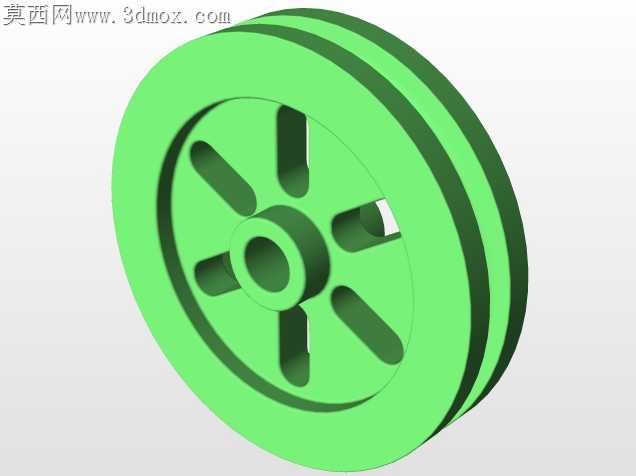

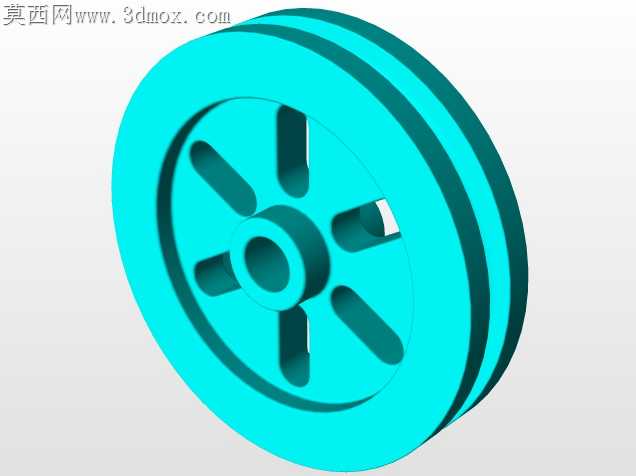

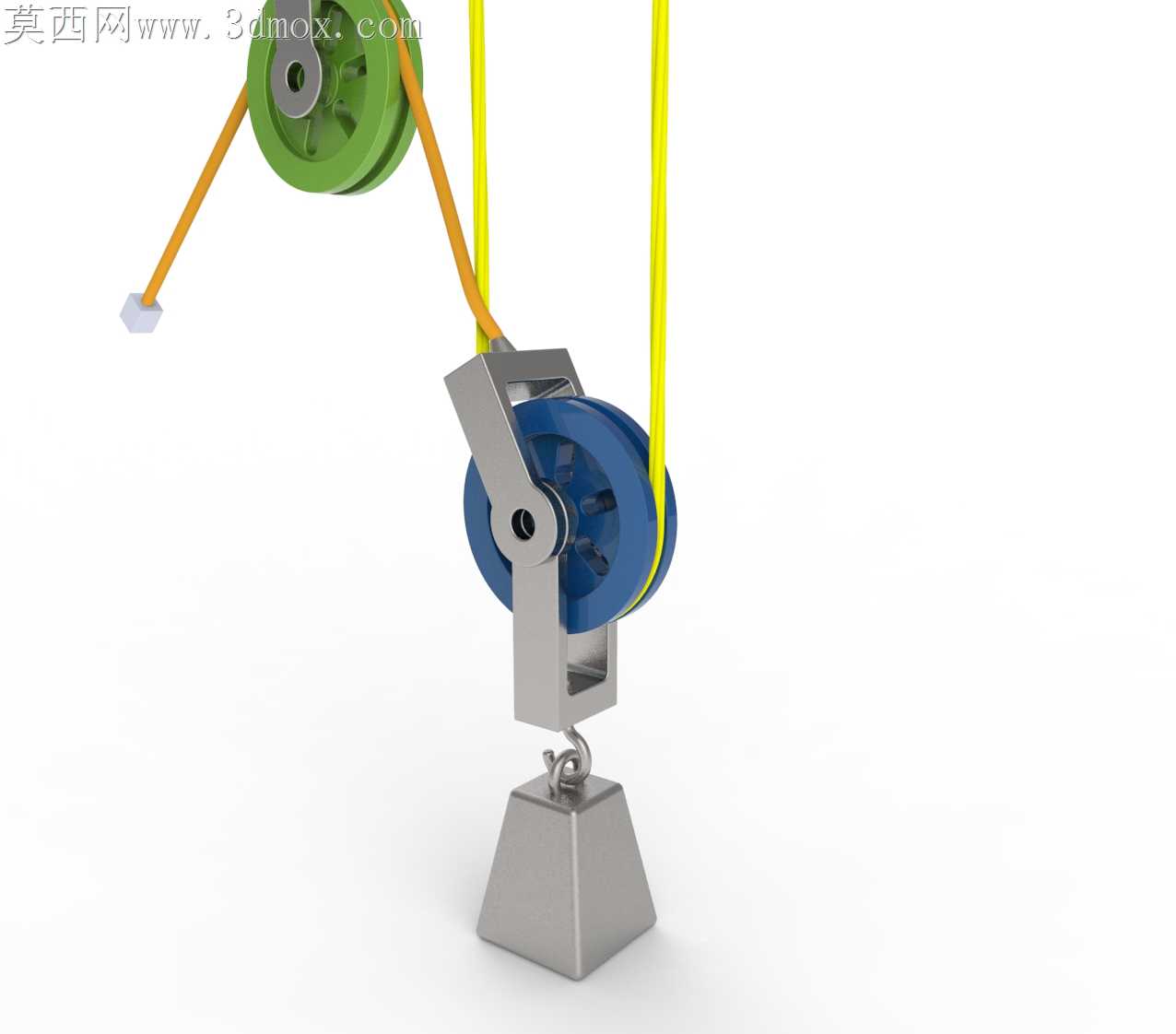

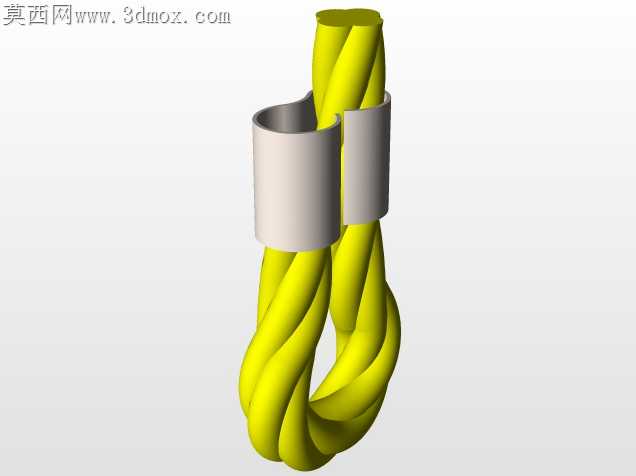

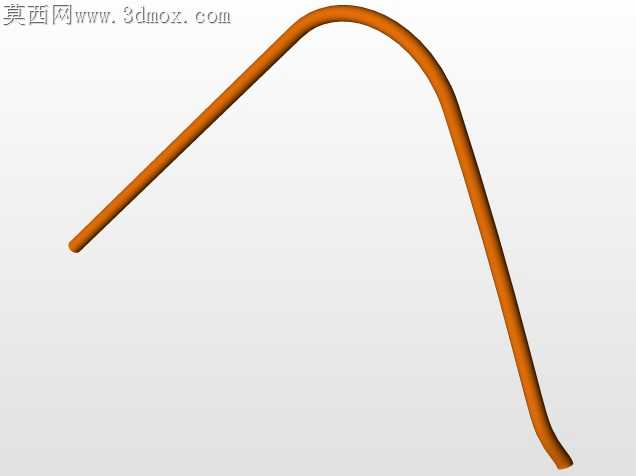

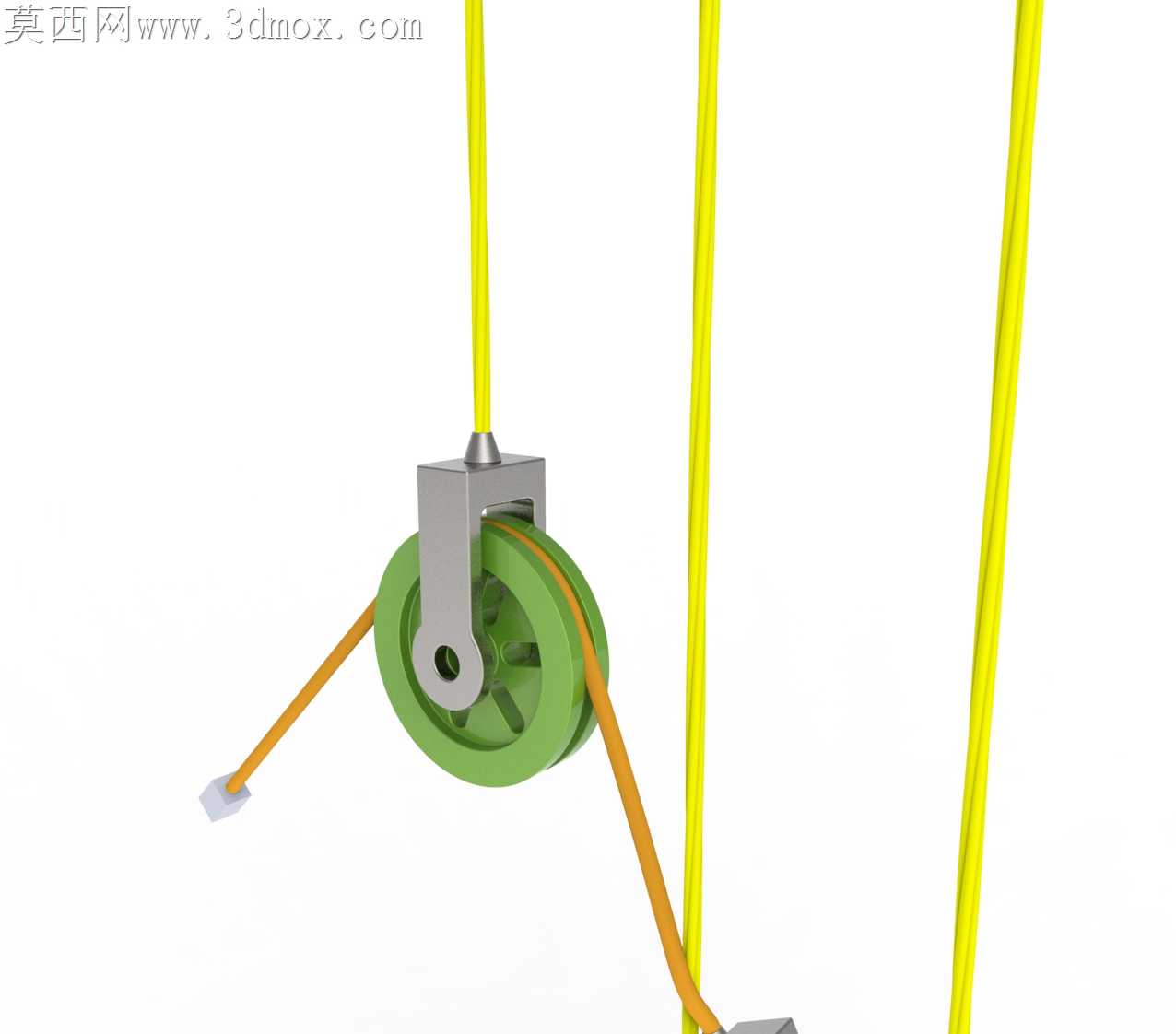

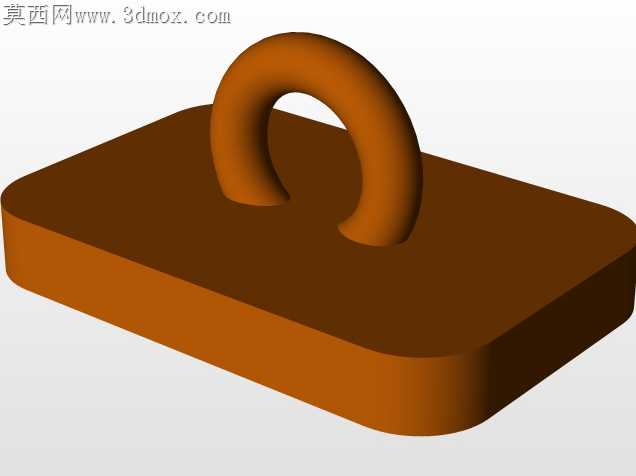

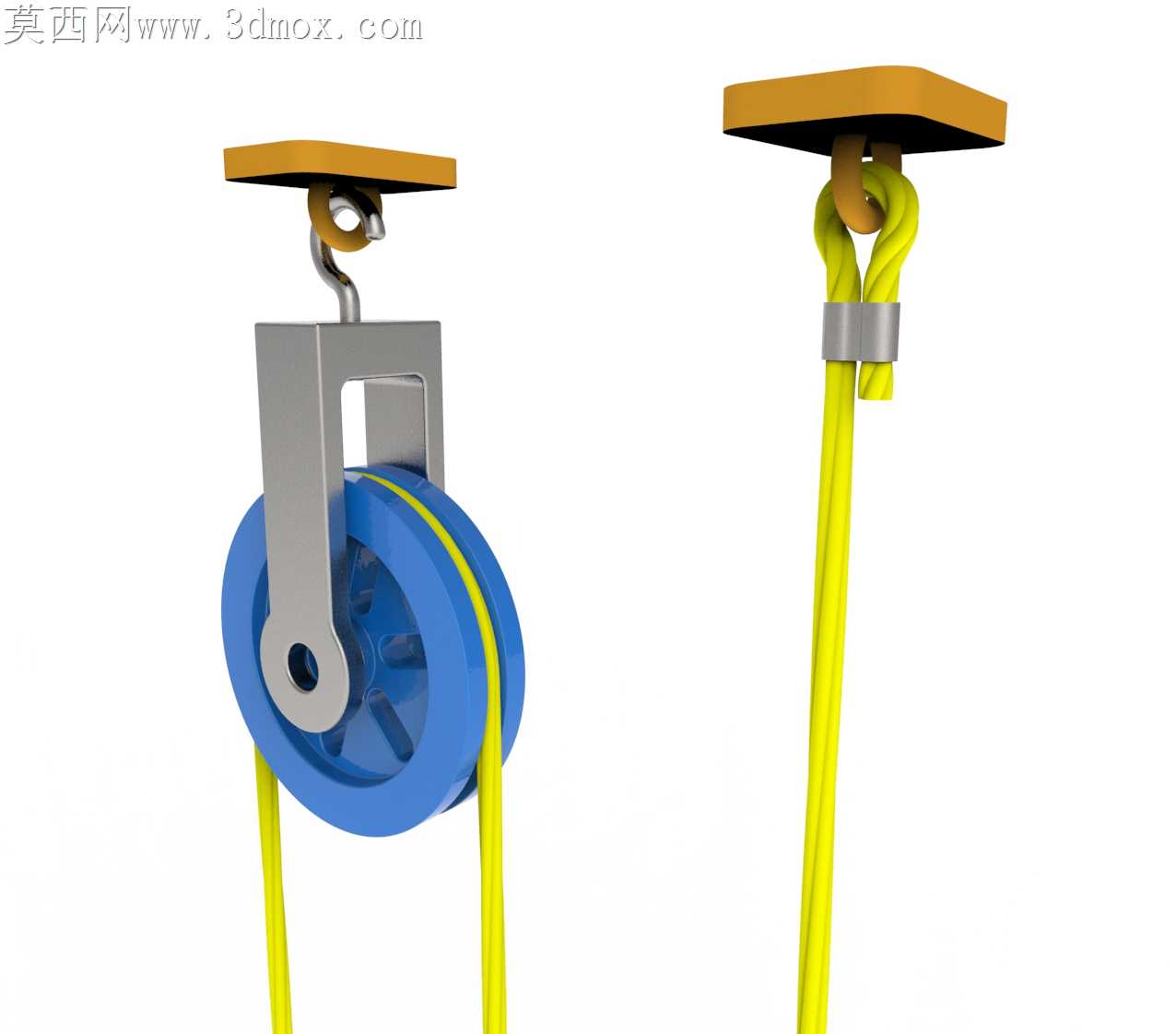

绳索牵引类传动机构在现场调试时最常出现的隐患，是滑轮槽型与绳径匹配度不足导致的跳绳、卡滞，长期往复运行还会因为偏磨让绳索寿命骤降，这套西班牙巴顿结构在槽型加工适配阶段就做了针对性的取舍。三处滑轮的绳槽圆弧半径没有采用通用件的标准R值，而是比配套绳索半径大0.2mm，既不会因为间隙过小卡入绳体表面的捻制凸起，也不会因为间隙过大让绳索在槽内出现横向窜动。顶部定滑轮的安装座特意做了1.5°的倾角预偏，抵消绳索垂向牵引时的侧向分力，避免轮体长期单侧受力导致轴承偏磨，安装座与顶部固定端的连接面做了细牙防滑齿，不用额外打定位销就能承受往复牵引的交变载荷，减少现场装配的配做工序。中间动滑轮的轮架采用分体式压装结构，没有用整体焊接件，是因为焊接后的热变形会让两轮片的同轴度出现0.1mm以上的偏差，压装结构可以在精加工后直接配装，同轴度能控制在0.03mm以内，绳索过轮时不会出现周期性的跳动。底部的配重导向座没有采用常见的直线轴承导向，而是用了高分子耐磨衬套，绳索牵引带来的小幅偏摆不会让衬套出现卡点，衬套磨损后只需要更换嵌件，不用拆解整个轮组结构。绳索的走线路径特意避开了所有锐角棱边，过线位置的支撑件都做了R3的圆弧倒钝，哪怕绳索出现小幅松弛，也不会被棱边割伤外层股线。底部的配重块采用上窄下宽的锥台造型，重心比牵引点低27mm，牵引过程中不会出现配重自转扭结绳索的问题，配重块与底座的接触面上贴了薄橡胶垫，回落时的冲击不会传递到上部的滑轮轴上，避免紧固件因为长期冲击出现松动。轮体的材质选用铸尼龙替代传统钢制滑轮，重量降低60%的同时，绳槽的自润滑性更好，不需要定期加注润滑脂，也不会出现钢制轮槽锈蚀磨伤绳索的问题，适配轻载高频往复的牵引工况。
