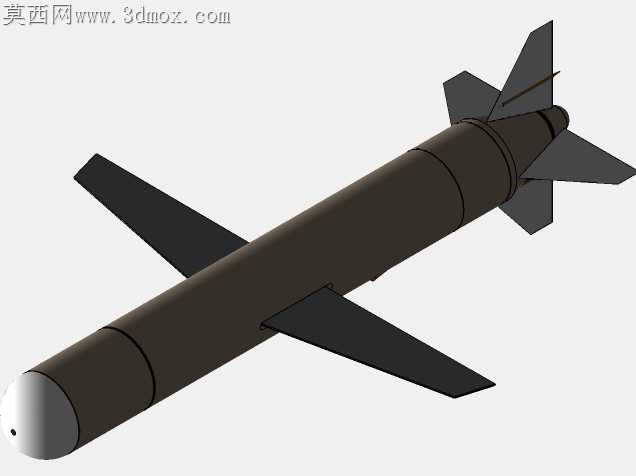

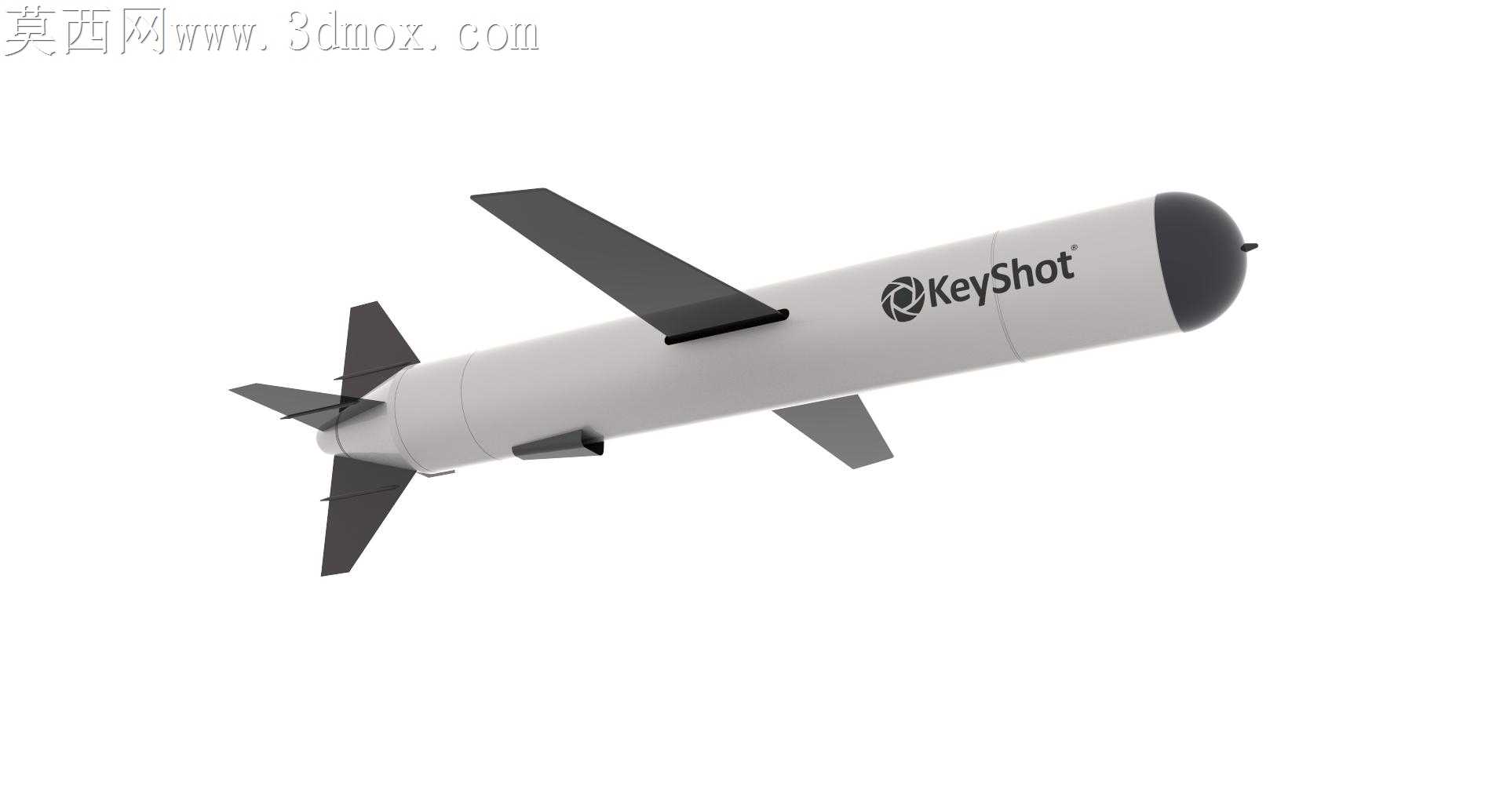

战斧巡航导弹高精度外观结构三维数模

亚音速巡航导弹的弹体曲面加工一直是薄壁回转体加工的典型痛点，弹体蒙皮厚度仅1.2mm，长径比超过15，普通车削加工极易出现颤振让刀，弹体中段的折叠弹翼安装槽位公差要求控制在0.02mm以内，一旦槽位同轴度偏差超过阈值，弹翼弹出时就会出现卡滞，直接影响发射后的气动姿态稳定。这款数模在曲面处理阶段就规避了常规建模中常见的G0连续硬边问题，弹体头部的卵形整流罩与中段圆柱段采用G2曲率顺滑过渡，避免了加工后曲面接刀痕在高速飞行时产生额外激波阻力，尾段的四个稳定翼面与弹体的连接座做了局部加厚处理，对应实际加工时的焊接工装定位基准，数模上预留的0.1mm工艺余量刚好匹配数控铣削后的打磨工序，不需要二次补加工。弹体表面的标识凹槽深度统一设置为0.15mm，既满足丝印填充的深度要求，又不会因为凹槽过深破坏蒙皮的结构强度，尾喷口处的收敛段曲面做了分段曲率处理，对应实际装配时尾喷管与弹体的套接公差，数模上的配合间隙设置为0.08mm，刚好满足常温装配与高温工作状态下的热膨胀补偿需求，不会出现高温下零件抱死的问题。折叠弹翼的转轴孔位与弹体上的安装座做了同轴度约束，数模中模拟了弹翼折叠与展开的全行程干涉检查，确认弹翼展开时不会与尾翼、弹体蒙皮发生剐蹭，弹翼根部的圆角处理匹配实际冲压成型的工艺圆角，避免了尖锐棱角带来的应力集中问题。弹头引信段与战斗部段的连接法兰做了止口定位结构，数模中止口的配合公差选用H7/h6间隙配合，既满足野外快速拆装的需求，又能保证两段弹体的同轴度，不会因为装配偏差导致飞行轨迹偏移。弹体上的两个吊挂凸耳位置严格按照实际机载、舰载挂载的间距设置，凸耳与弹体的过渡处做了渐变加厚处理，对应实际挂载时的受力分布，避免发射瞬间的冲击力导致凸耳根部断裂。数模中所有外露的棱边都做了R0.3的倒角处理，既匹配实际加工时的去毛刺工序要求，也能减少飞行过程中的空气阻力，尾翼的后掠角角度与弹体轴线的夹角严格匹配气动设计参数，数模中曲面的曲率偏差控制在0.01mm以内，完全可以直接导入CAM软件生成五轴加工代码，不需要额外做曲面修复。
