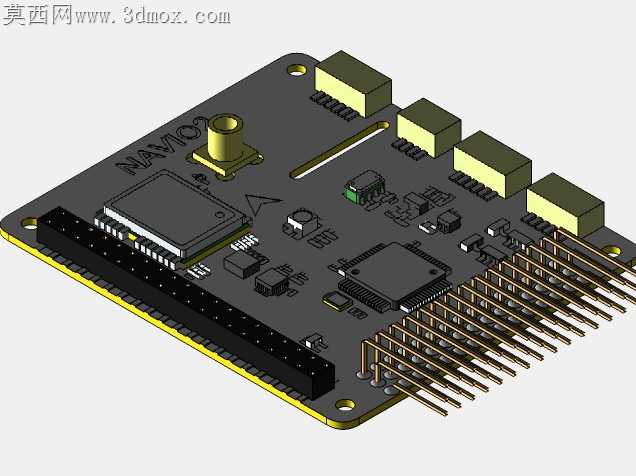

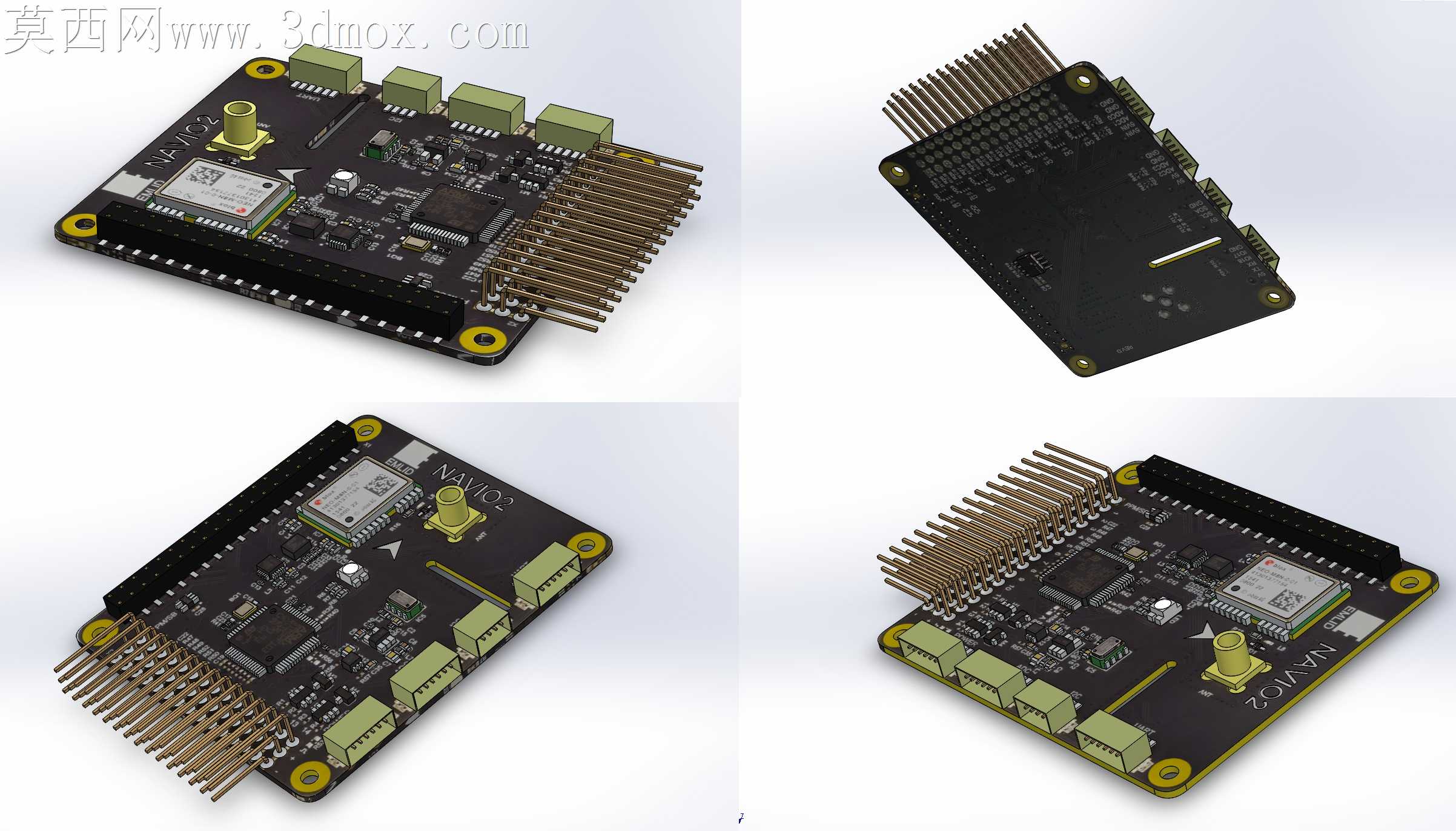

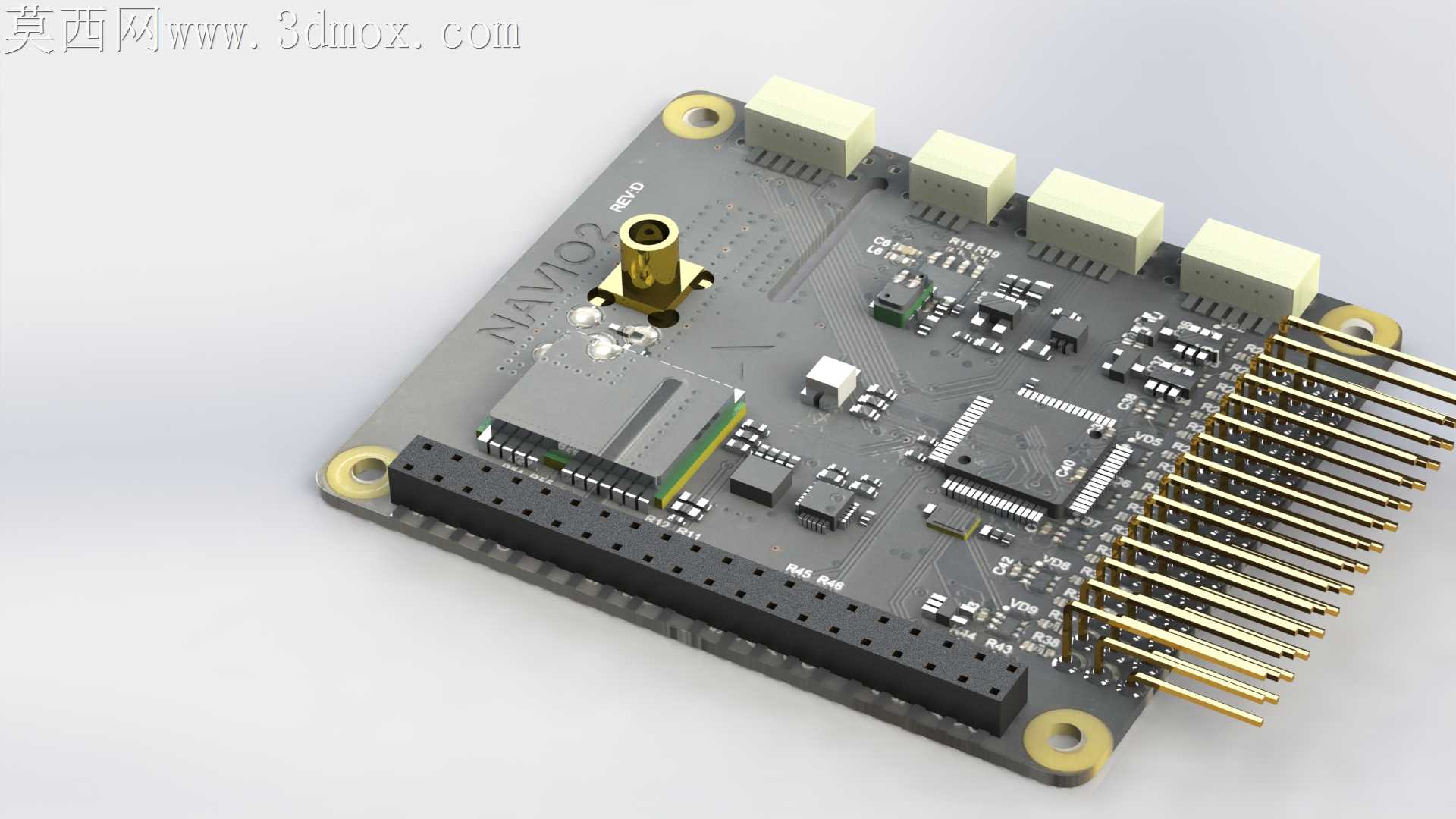

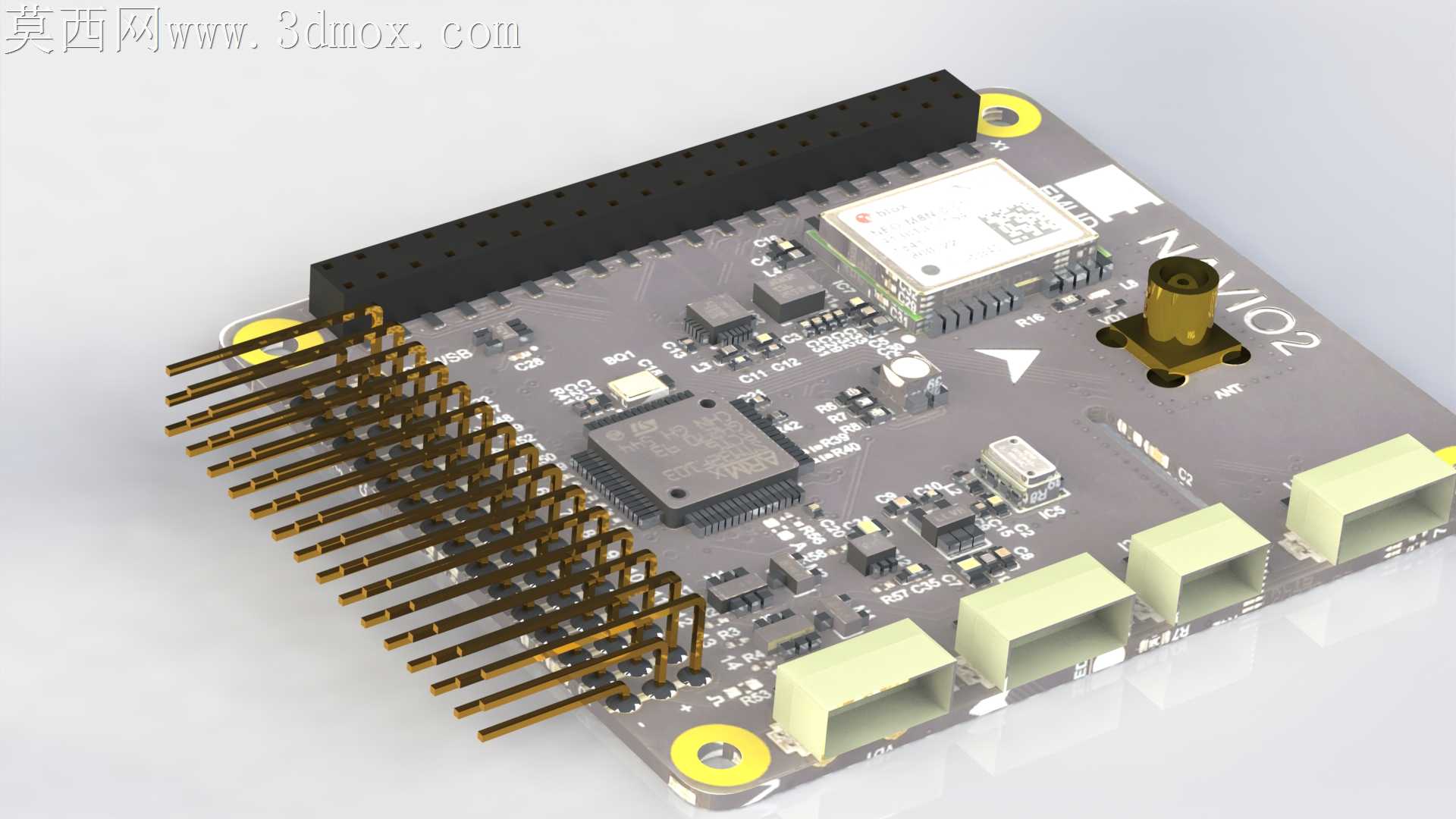

Navio2自动驾驶仪树莓派扩展板结构设计

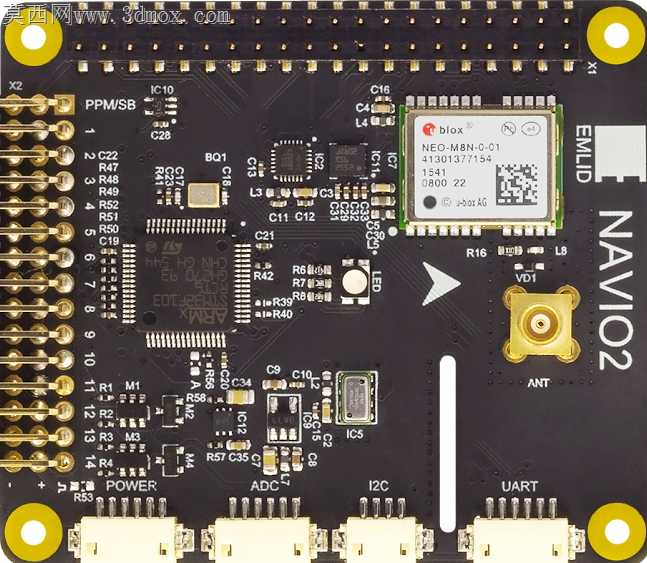

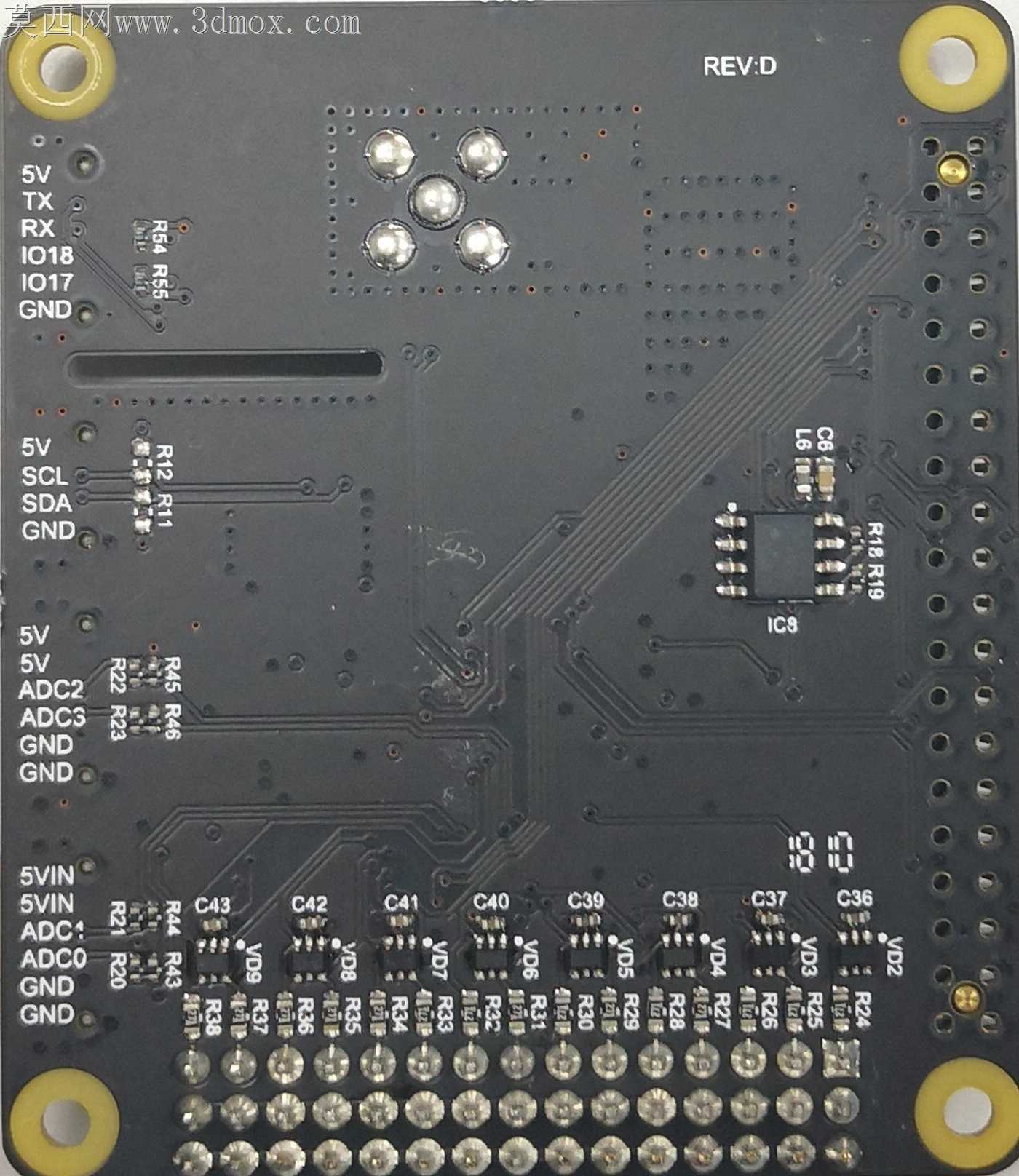

嵌入式飞控扩展板的装配公差控制一直是小批量打样阶段的高频痛点，排针与树莓派母座的对位偏差、板载模块的高度干涉、接插件的插拔受力不均，都会直接导致装机后接触不良、信号受干扰甚至核心模块被挤压损坏。这块Navio2扩展板的结构设计，从装配逻辑视角做了多处针对性的细节处理，完全规避了常规开源飞控板常见的装配隐患。板边的四组镀金定位孔完全匹配树莓派的安装孔位，孔径公差控制在0.05mm以内，装配时铜柱可以直接贯穿两层板体，不会出现孔位错位导致的板体翘曲，排针组的排布完全对齐树莓派的GPIO引脚定义，每根排针的长度统一选取11mm规格，插合后露出母座的长度控制在1.5mm，既保证接触面积足够应对飞行场景的持续振动，也不会因为针脚过长导致相邻引脚短路。板载的GNSS模块周边特意预留了2mm的净空区，没有布置任何金属接插件和高频走线，避免金属件遮挡卫星信号，模块下方的PCB区域做了局部铺铜减薄处理，减少板体杂波对定位精度的干扰。同轴射频连接器选用了沉板式安装结构，连接器顶面比排针组的最高处低0.8mm，叠板安装时不会被上层板体挤压变形，SMA接头的固定脚做了加宽处理，频繁插拔天线时不会出现焊盘脱落的问题。四组白色接插件全部布置在板体的外侧边缘，接口朝向统一向外，接线时不需要在板间缝隙里摸索操作，接插件的焊盘位置做了泪滴加固，应对户外作业时的拉扯受力也不会出现焊盘开裂。板上的核心IMU芯片布置在板体的几何中心位置，远离排针和电源接口的应力集中区，飞行过程中板体产生的微小形变不会传递到传感器芯片上，减少姿态解算的动态误差。电源管理模块周边预留了足够的散热空间，没有堆叠其他发热元件，长时间大电流工作时不会出现局部过热导致的传感器温漂超标。排针组的根部做了等长的塑胶限位台，焊接时每根针脚的露出高度保持一致，不会出现个别针脚虚焊或者插合不到位的情况，定位孔周边的露铜区域做了沉金处理，铜柱锁紧时可以形成可靠的接地连接，既提升了板体的抗干扰能力，也能避免不同板体之间的电位差导致的器件击穿。
