USB电子板编程通讯测试工装夹具

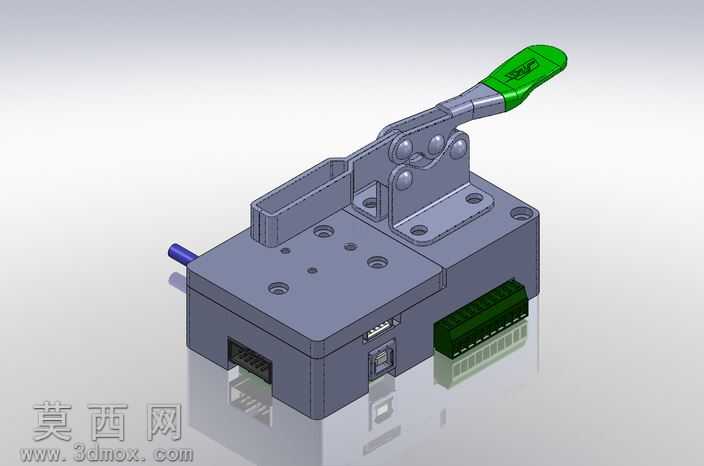

本模型为电子板功能测试用工装夹具，采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循工装夹具的操作易用性、定位精准性、结构紧凑性设计原则，整体结构分为快速压紧机构、载板基座、接口转接模块三个核心部分。快速压紧机构选用标准卧式快速夹钳作为执行部件，建模时还原了夹钳的四连杆自锁结构，手柄部分做了符合人体工学的弧度处理，手柄握持区域赋予绿色哑光塑胶材质，夹钳金属主体赋予灰色喷塑冷轧钢材质，还原实际工装的表面质感；载板基座采用一体式方块结构设计，建模时在基座上表面预留了对应待测电子板的定位销孔、探针过孔，基座侧面预留了USB接口、排线接口的安装让位槽，基座整体赋予灰色硬质阳极氧化铝合金材质，表面做细腻的磨砂质感处理，基座底部做平整支撑面设计，保证放置时的稳定性。接口转接模块集成了24根pogo针测试探针、USB通讯接口、牛角排线插座，建模时还原了pogo针的伸缩结构特征、接口的标准安装尺寸，探针部分赋予镀金铜质金属材质，接口塑胶部分赋予黑色阻燃ABS材质。设计过程中充分考虑测试操作的流程合理性：操作人员将待测电子板放置在载板定位区域后，扳动快速夹钳手柄即可带动压块下行，将电子板压紧在载板上，保证pogo针与电子板测试点稳定接触，此时即可通过侧面的USB接口、排线接口连接测试设备，完成电子板的程序烧录、通讯功能测试，夹钳的自锁结构可以保证测试过程中压紧力稳定，不会出现松脱导致的接触不良问题。建模时对非核心的紧固件如螺丝、切换夹紧螺钉做了简化处理，在保证整体结构完整性、装配关系清晰的前提下，减少了不必要的特征数量，提升模型的运行流畅度；渲染阶段采用柔和的工作室光源，在基座下方添加了微弱的反射地面效果，突出模型的结构轮廓与材质质感，清晰展示各部件的装配位置与功能分区，整体结构紧凑，操作便捷，能够满足小批量电子板的测试生产需求，可作为同类电子测试工装设计的参考方案，也可用于工装结构教学、装配演示等场景。
