液下式泥浆输送立式离心泵结构设计

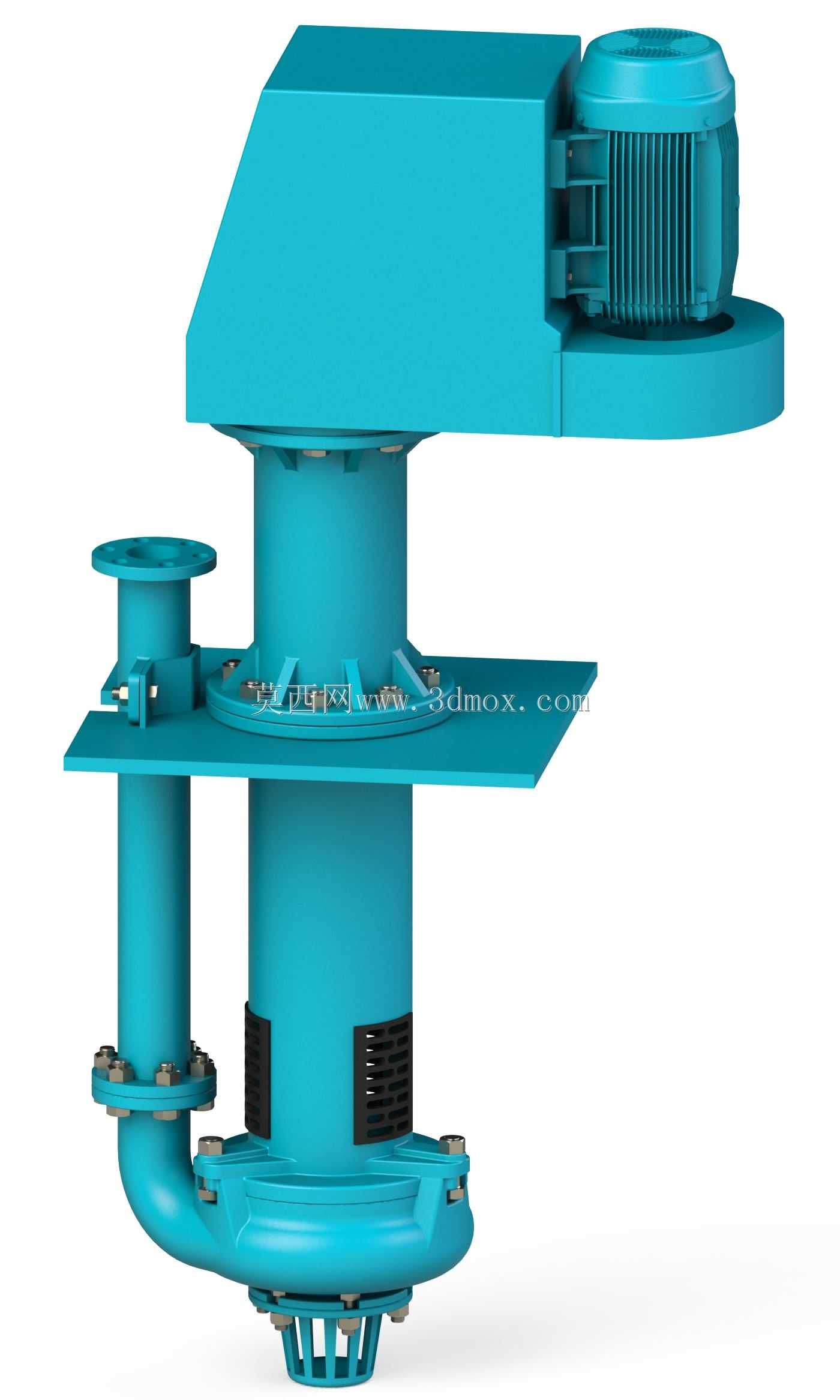

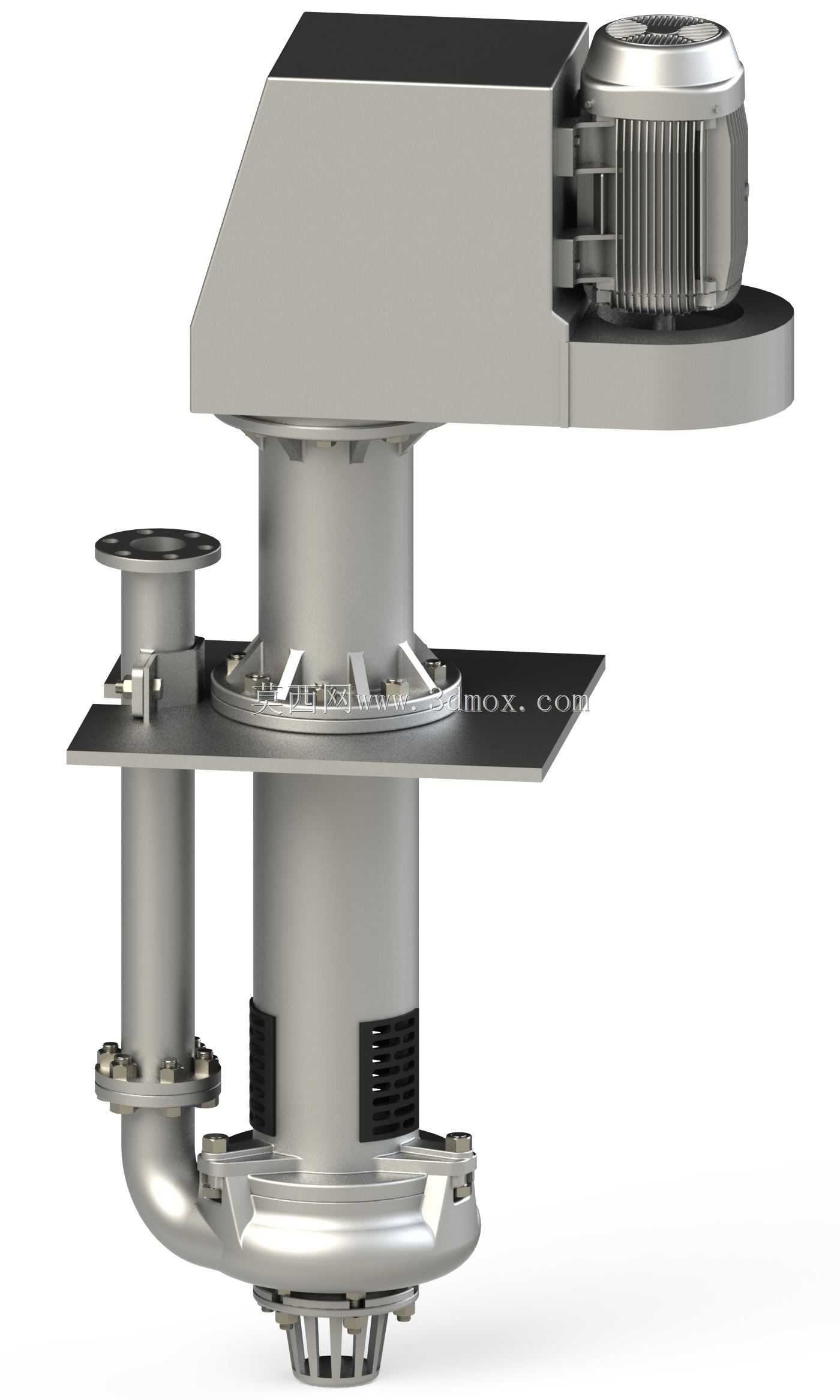

该款立式泥浆泵主要应用于矿山选矿、河道清淤、建筑桩基施工、污水处理厂沉渣池、冶金选矿厂矿浆输送、洗煤厂重介质输送等作业场景，专门用于输送含有固体颗粒的泥浆、矿浆、灰渣、污泥等混合介质，可浸入液下工况运行，无需额外灌泵引水即可启动作业，有效解决常规卧式泵在液位波动、含固量高的池槽内吸程不足、易气蚀的痛点。从功能特性来看，该泵采用立式悬臂式液下结构，上部驱动电机通过联轴器与泵轴直连，动力传递路径短、传动损耗低，电机安装位置高于液面，可避免介质浸泡导致的电机受潮、密封失效问题；泵体过流部件采用宽流道设计，可通过粒径较大的固体颗粒，减少流道堵塞概率，侧部设置的旁通管路可用于泵腔冲洗、排气或者外接辅助冲水，在输送高浓度介质时可辅助降低入口阻力，避免泵入口沉积堵料。设计过程中，首先根据液下安装的工况确定了安装板的支撑结构，安装板作为整泵的承载基准，可直接搭放在池槽顶部的预埋钢梁或者混凝土平台上，无需额外搭建复杂的泵座基础，安装时仅需将泵体液下部分垂直插入介质中，固定安装板的连接螺栓即可完成定位，大幅降低现场安装的施工量；泵轴设置了多道支撑轴承，液下部分的轴承采用耐磨耐腐蚀材质，可承受径向与轴向的复合载荷，避免长轴运行出现摆动、扫膛问题；出口管路采用侧向弯管设计，与上部安装板保持固定间距，可直接对接现场的输送硬管或者软管，管路接口采用标准法兰连接，密封性能可靠，可承受一定的输送压力。从安装边界来看，整泵的液下插入深度可根据池槽深度调整适配，安装板的外形尺寸预留了足够的螺栓固定空间，电机侧的外形尺寸避开了安装板的上方操作空间，方便后期检修时拆卸电机、联轴器等部件，泵体底部的吸入口距离池底预留了足够的安全间隙，既可以避免吸入池底沉积的大粒径杂物，又能保证最低液位时的有效吸入，防止出现吸空问题；整体结构紧凑，上部驱动端的检修空间充足，日常维护时无需将整泵从池槽中吊出，即可完成轴承润滑、密封件更换等常规保养作业，有效降低后期运维的人力与时间成本。
