自吸式输油泵工业设备结构设计

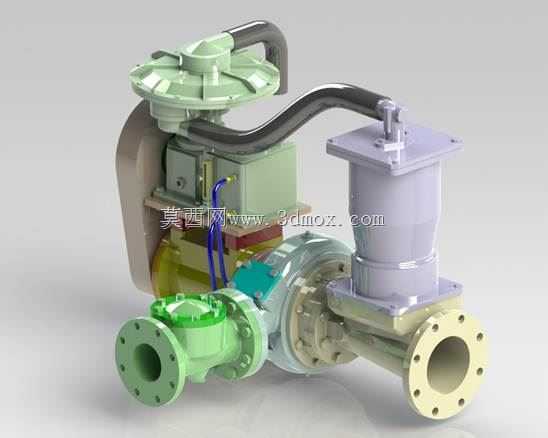

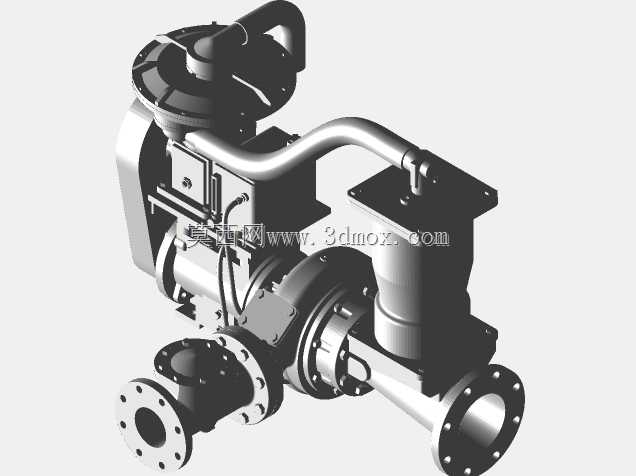

这款自充油泵主要面向燃油输送、油料补给类工业场景设计，可适配移动加油装备、野外油料转运站点、中小型储油库区的油料输送作业，也可配套在工程机械设备的燃油供给系统中，完成低液位储油容器向高位用油设备的油料抽吸、加压输送作业，无需提前在泵腔灌注引油即可完成自吸启动，大幅降低野外、无辅助配套场景下的作业准备难度。设备整体采用集成式结构布局，将动力驱动单元、泵体增压单元、气液分离单元、管路连接单元整合为一体式结构，减少了分散式安装的管路冗余与密封风险，驱动端与泵腔端采用同轴直连的传动结构，传动路径短、动力损耗低，可在保证输出压力稳定的前提下降低运行能耗。泵体的进出液端均采用标准法兰连接结构，法兰端面的螺栓孔位按照通用管路接口标准设计，可直接与同通径的输油管路、阀门组件对接，无需额外制作转换接头，安装时仅需保证法兰端面的平行度与密封垫片的平整贴合，即可完成可靠的管路密封，适配现场快速安装、快速转场的作业需求。设计过程中重点优化了自吸腔的流道结构，通过渐扩式的气液分离腔设计，让泵启动阶段吸入的空气可快速从腔室上部排出，缩短自吸时间，同时在泵腔入口处设置了防回流结构，停机状态下可留存泵腔内的残余液体，避免下次启动时需要重新引流。设备的外形布局充分考虑了狭小安装空间的适配性，驱动单元侧置在泵体上方，进出液法兰的轴线保持水平共面，底部预留了通用的安装固定孔位，可直接固定在钢制安装机架或者混凝土基础上，安装边界充分避让了管路操作空间，日常维护时可直接拆卸泵腔端盖检查叶轮磨损情况，无需拆解整体管路与驱动单元。整机的管路弯折处均采用大圆弧过渡结构，降低油料输送过程中的沿程阻力，同时减少管路内的湍流冲击，降低运行过程中的振动与噪音，外置的连接管路采用刚性支撑结构与泵体主体固定，避免设备运行振动导致管路连接处出现松动渗漏。
