沃曼AH型离心式渣浆泵结构设计

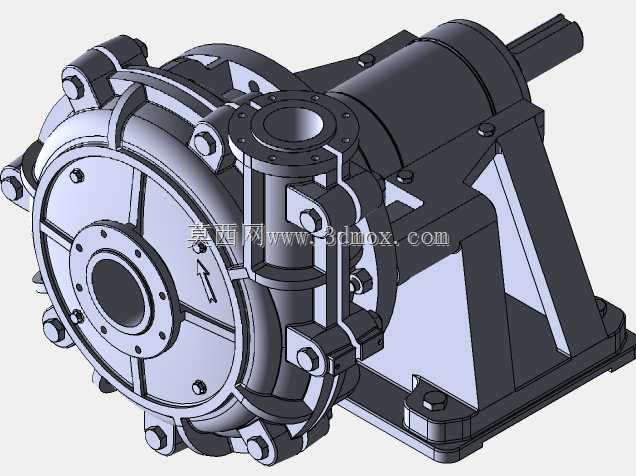

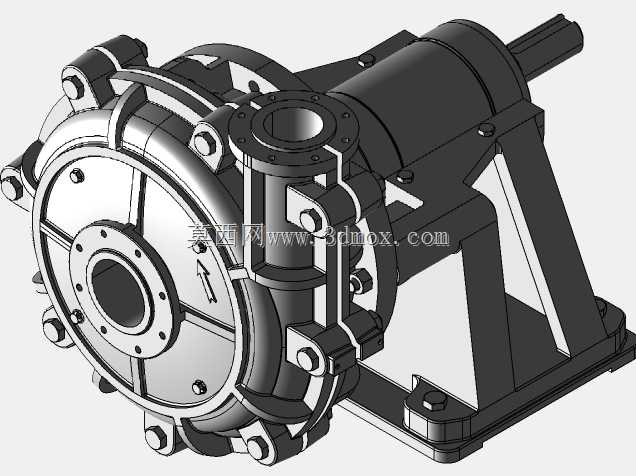

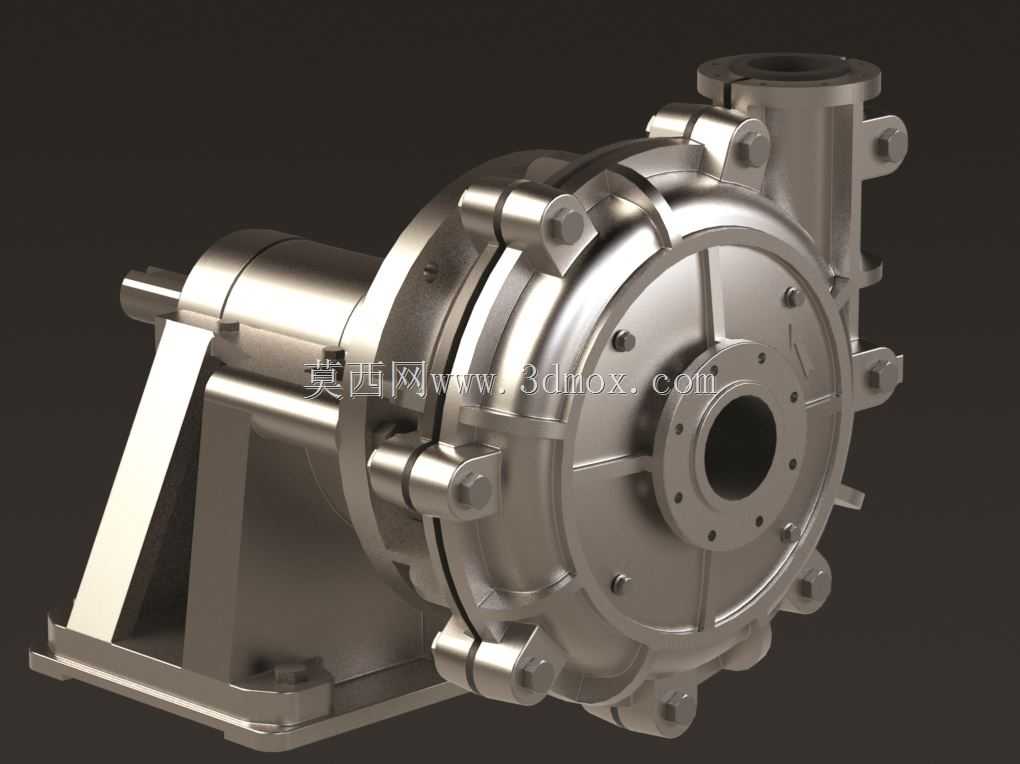

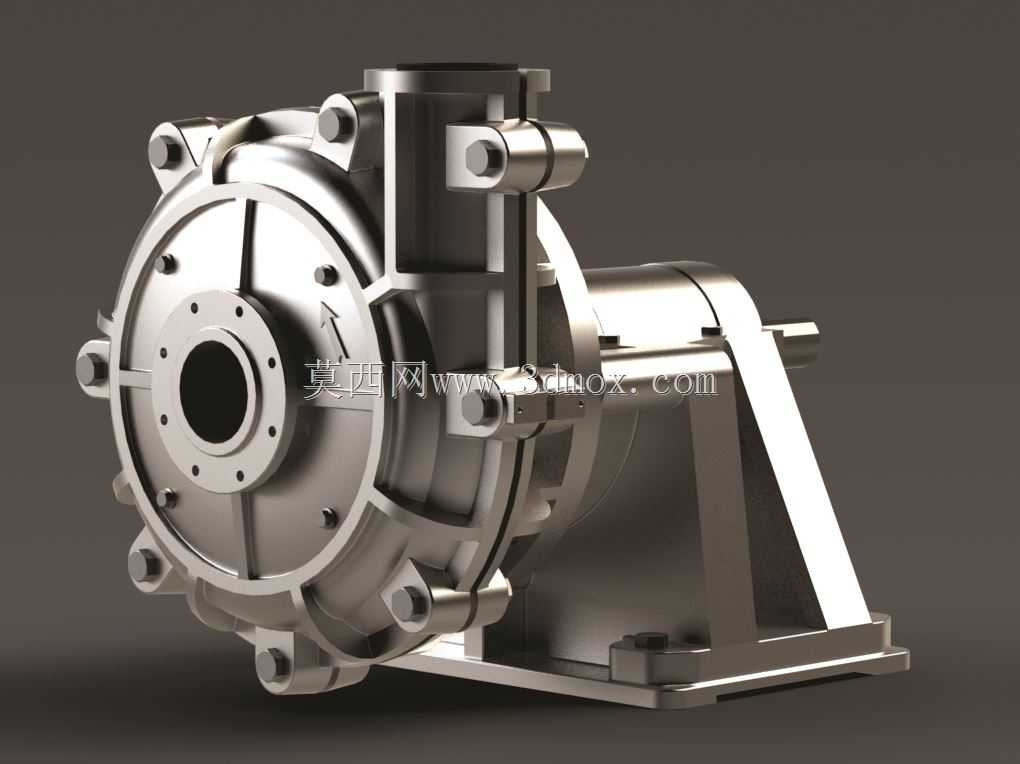

这款沃曼AH型离心式渣浆泵，主要面向矿山选矿、冶金尾矿输送、煤炭洗选、河道疏浚、电厂除灰等严苛的固液两相流体输送场景，核心用途是输送含有磨蚀性固体颗粒的浆体，比如矿浆、煤泥、灰渣、砂砾等介质，能够在高磨损、高浓度的输送工况下长期稳定运行，是工矿领域浆体输送环节的核心动力设备。从功能特性来看，该泵采用离心式工作原理，通过叶轮高速旋转产生的离心力对浆体做功，将电机输入的机械能转化为浆体的压力能与动能，实现浆体的长距离、高扬程输送；泵体过流部件采用加厚耐磨结构设计，可耐受硬质固体颗粒的持续冲刷磨损，同时具备良好的抗汽蚀性能，能够适应进料浓度波动较大的工况，运行过程中振动小、噪音低，易损件更换便捷，大幅降低现场运维的工作量与成本。在设计思路上，这款泵采用卧式悬臂式结构布局，泵头与轴承组件采用分体式模块化设计，过流腔的流道采用宽流道、大曲率半径的顺滑设计，既可以减少大颗粒物料在流道内的卡堵概率，也能降低浆体在流道内的湍流损耗，提升输送效率；泵壳采用双层壳体结构，外层为高强度金属承压壳体，内层为可更换的耐磨内衬，当内衬磨损到限值时无需拆卸整体泵体管路即可完成更换，大幅缩短停机维护时长；轴封部位可根据现场工况选用填料密封、副叶轮动力密封或者机械密封等不同形式，适配不同压力、不同浓度的浆体输送需求，避免运行过程中出现浆体泄漏的问题。从安装边界与外形尺寸来看，该泵采用底脚式安装结构，整体底座为一体式铸造支撑结构，安装时需保证底座与安装基础的水平度偏差在允许范围内，进出口采用法兰式连接结构，进出口方向可根据现场管路布局需求进行旋转调整；泵的整体轴向尺寸紧凑，悬臂端的挠度经过严格校核，保证叶轮运行时的径向跳动量控制在合理区间，避免运行过程中叶轮与泵壳、内衬发生摩擦；轴承组件采用稀油润滑结构，配置有恒温油室与散热结构，能够在连续高负荷运行状态下保持轴承温度处于合理范围，延长轴承的使用寿命；联轴器采用弹性柱销联轴器连接动力端与泵轴，能够补偿安装过程中产生的少量同轴度偏差，同时缓冲运行过程中的振动冲击，保护电机与泵轴不受额外载荷损伤。
