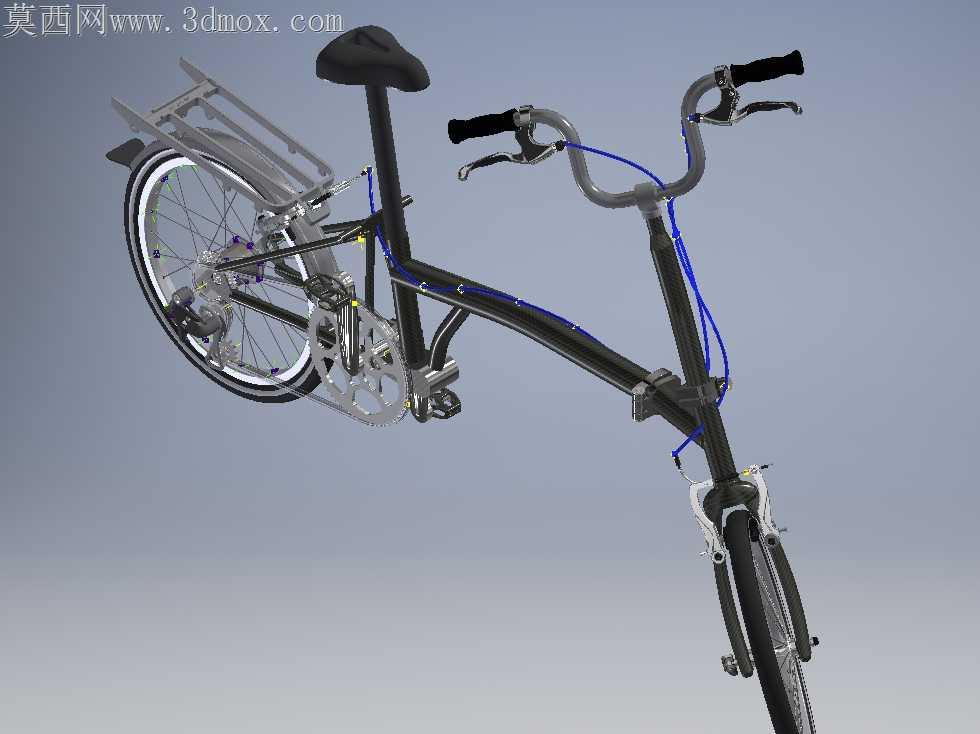

轻量化便携折叠通勤代步自行车结构设计

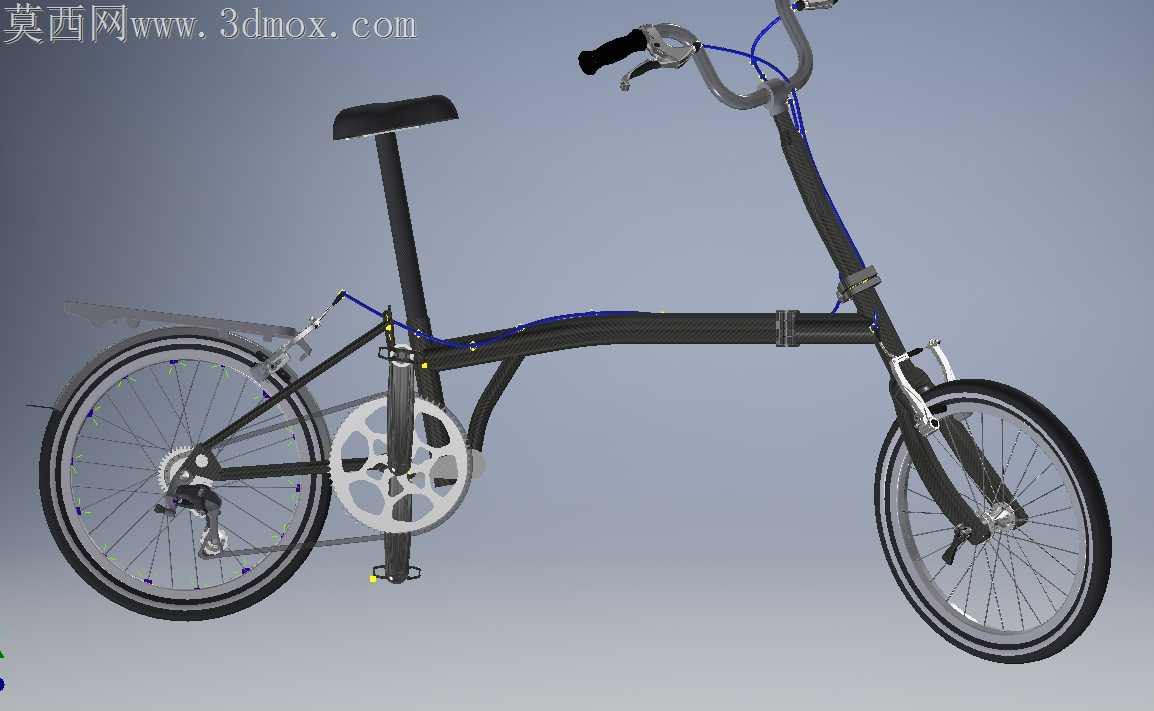

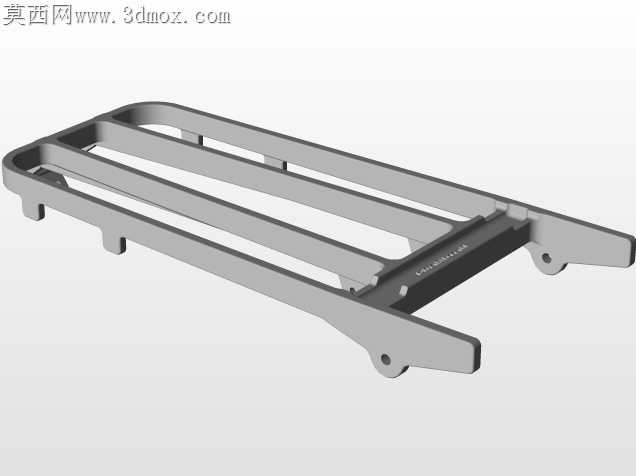

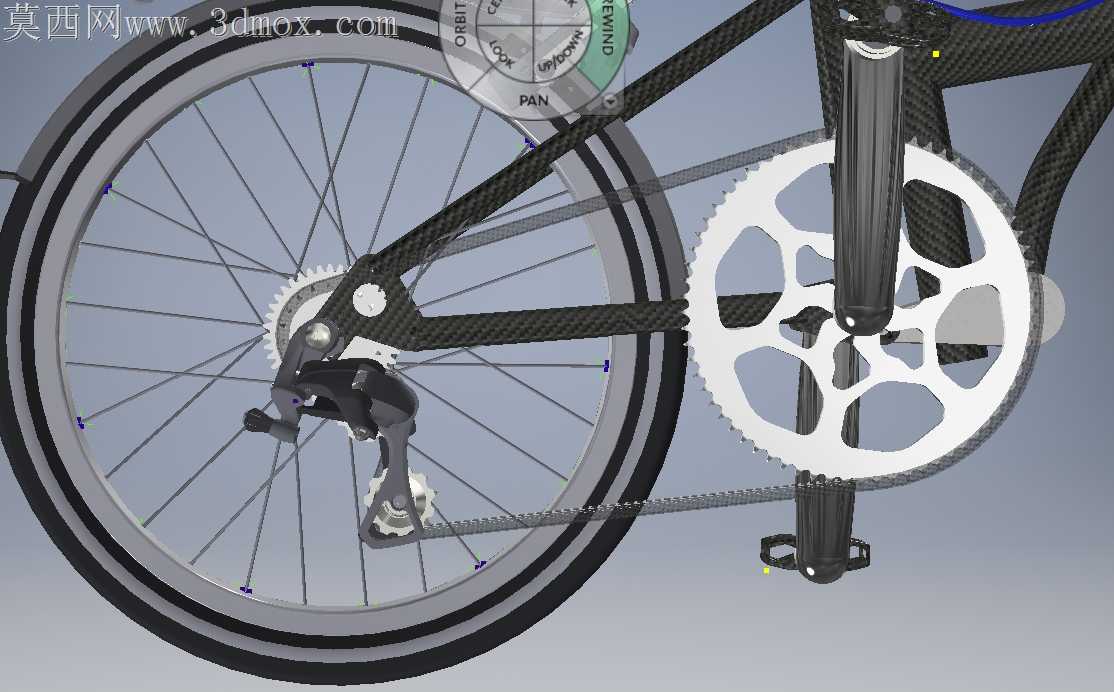

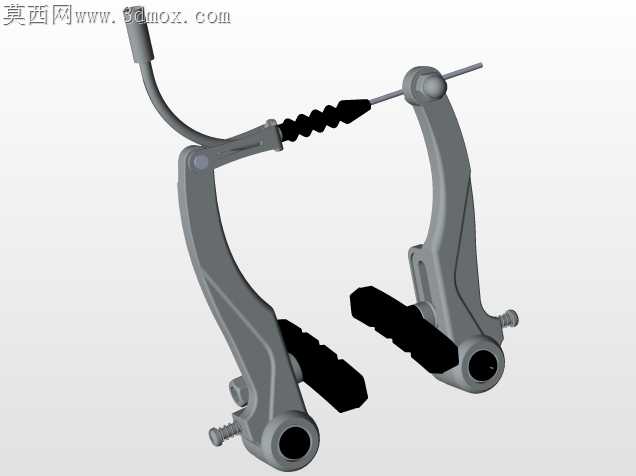

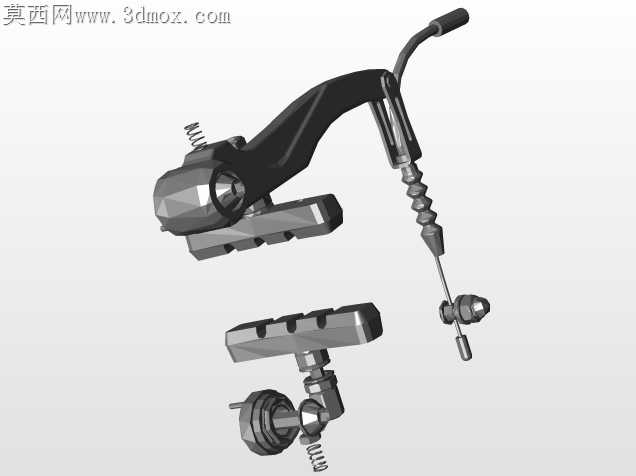

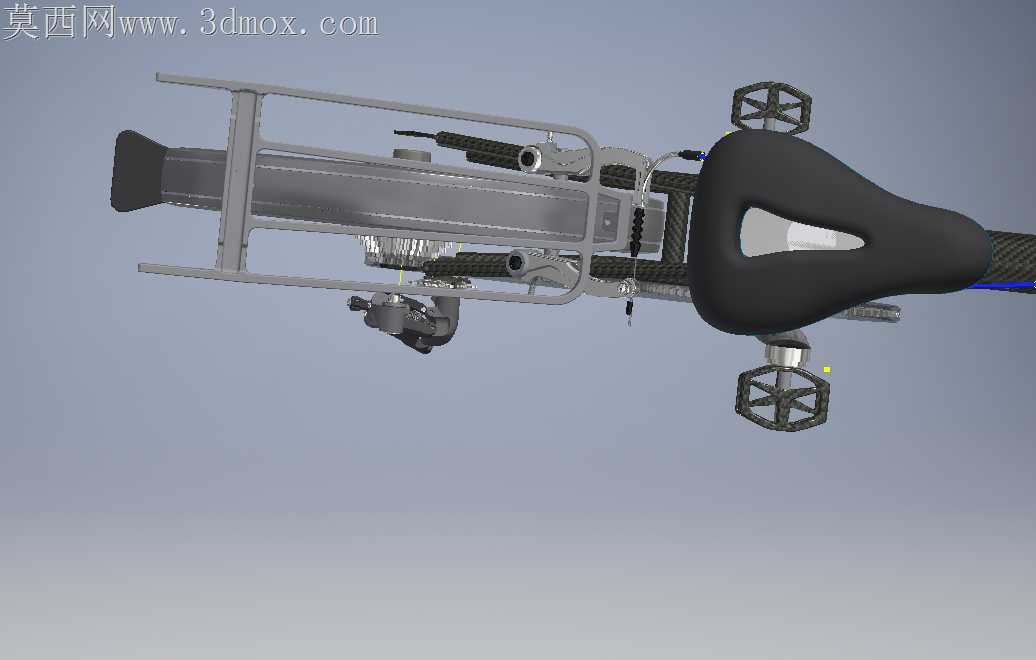

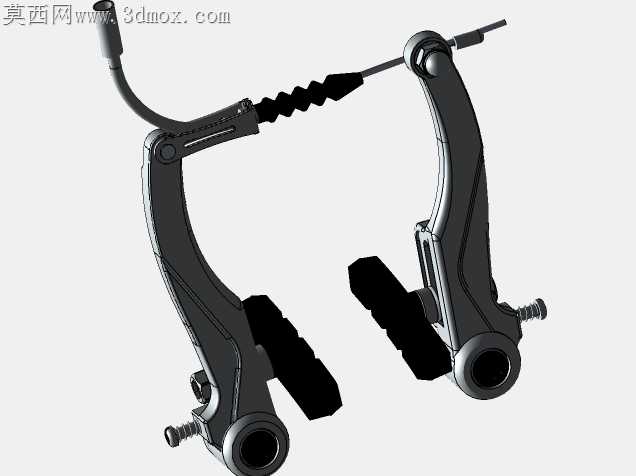

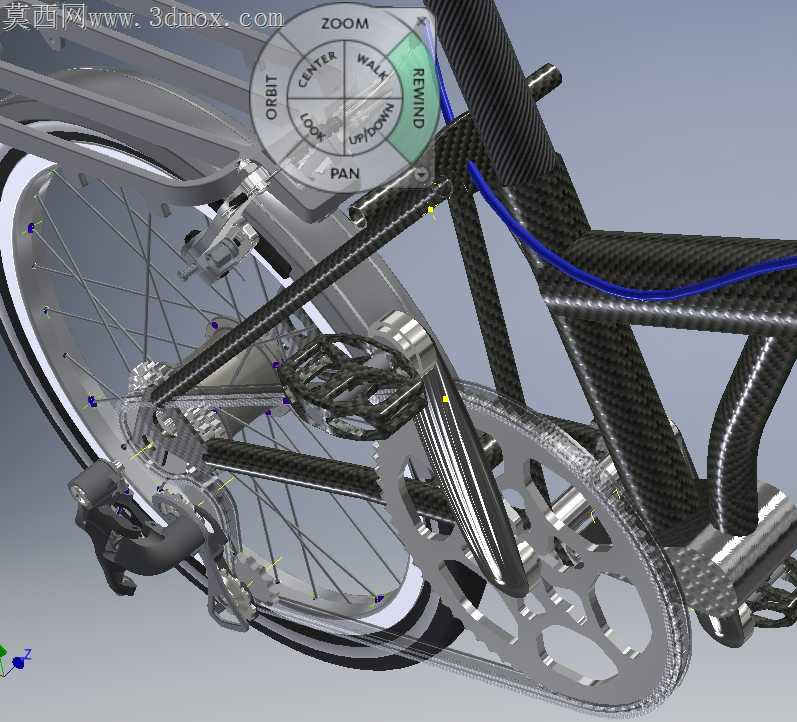

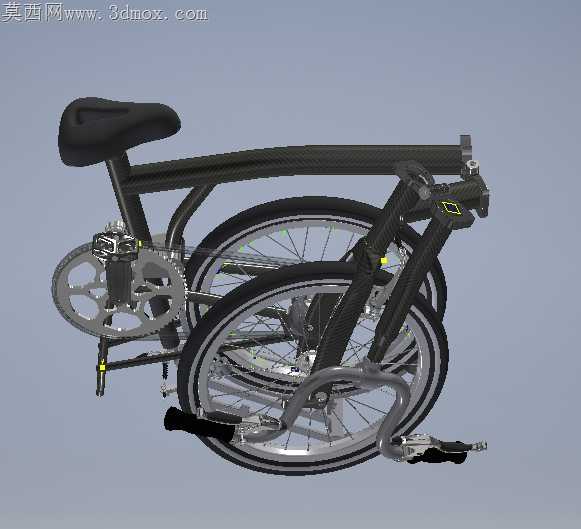

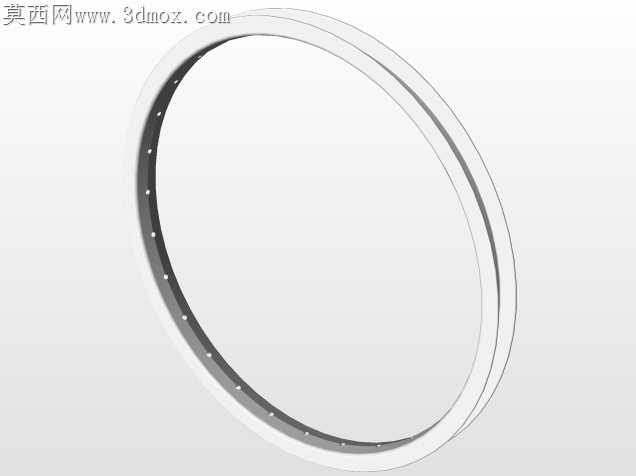

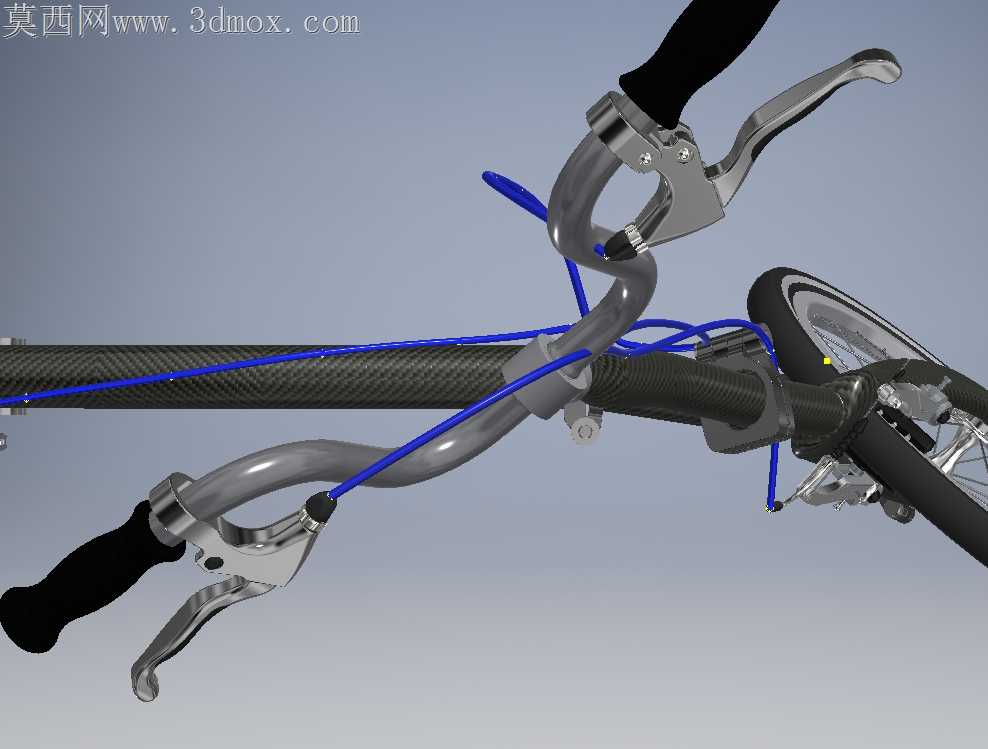

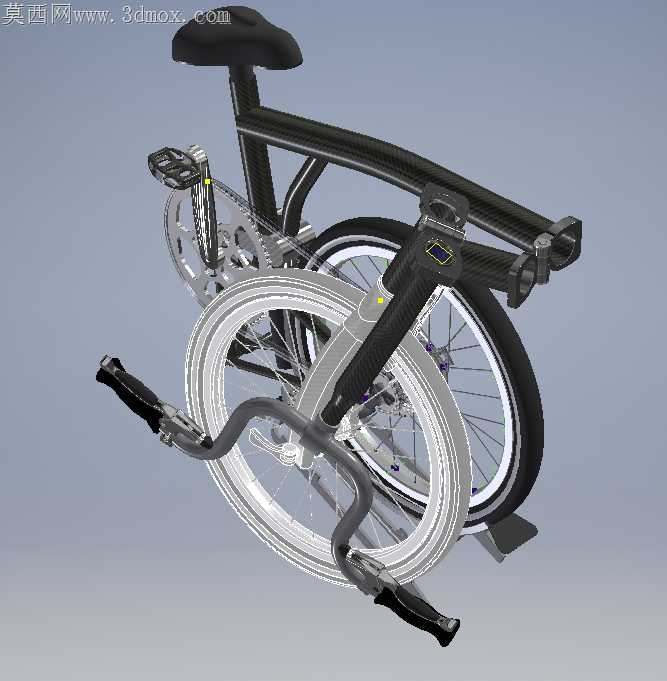

日常短距离通勤里，传统自行车的收纳痛点始终存在，进电梯占空间、放办公室蹭脏墙面、搭乘公共交通携带不便，这类场景下的折叠结构设计，不能只追求折得小，更要兼顾折叠操作的顺畅度、骑行状态下的结构刚性，以及加工环节的公差适配性。这款折叠车的车架主折叠节点设置在主梁中段靠近五通的位置，避开了骑行时受力最集中的头管与五通连接区域，折叠时不需要额外调整车把角度，扳开快拆扣后前轮可自然贴合后轮侧方，折叠后整体轮廓规整，没有突出的尖锐棱角，拎行时不会剐蹭衣物。加工环节里，车架管材选用薄壁铬钼钢，弯折处的曲率半径经过反复调整，既避免弯折处应力集中导致的长期使用开裂问题，也能适配常规弯管设备的加工参数，不需要定制特殊成型模具，能有效控制小批量生产的成本。走线方式采用外露式刹车线管，线管沿着车架主梁的凹槽排布，既不会在折叠过程中被夹挤磨损，日常维护时更换线管也不需要拆解车架包覆件，售后维修的门槛更低。后货架直接与后上叉一体焊接固定，没有采用额外的螺栓连接结构，避免了长期载重后螺栓松动产生的异响，货架边缘做了卷边处理，放置帆布包、快递盒时不会勾刮织物。轮组选用小直径轮径，辐条排布采用交叉编法，兼顾轮组侧向刚性与轻量化，轮圈的刹车边做了微磨砂处理，雨天骑行时刹车皮与轮圈的摩擦力不会因为水渍出现大幅衰减，能缩短制动距离。车把采用抬升式弯型设计，握持位置有多个角度可选，长时间骑行手腕不会过度承压，把套选用软质橡胶材质，表面的防滑纹理深度控制在1.5毫米，既保证握持摩擦力，也不会因为纹理过深积灰难以清理。脚踏选用可折叠结构，折叠后脚踏面贴合曲柄侧面，进一步缩小折叠后的整体宽度，脚踏转轴处添加了防尘密封圈，能阻挡路面扬尘进入转轴内部，延长转动件的使用寿命。鞍座下方的坐管夹采用偏心快拆结构，调整坐高时不需要额外工具，快拆的压紧力经过适配，体重较大的使用者骑行时也不会出现坐管下滑的问题。整车所有焊接位置都做了打磨抛丸处理，焊缝均匀平整，后续喷涂漆面时附着力更强，长期使用不容易出现漆层剥落的问题。折叠节点的快拆机构内部添加了阻尼垫片，扳动时的阻尼感适中，不会出现太松旷导致的骑行异响，也不会因为太紧导致折叠操作费力。
