自行车盘式制动卡钳与制动盘结构设计

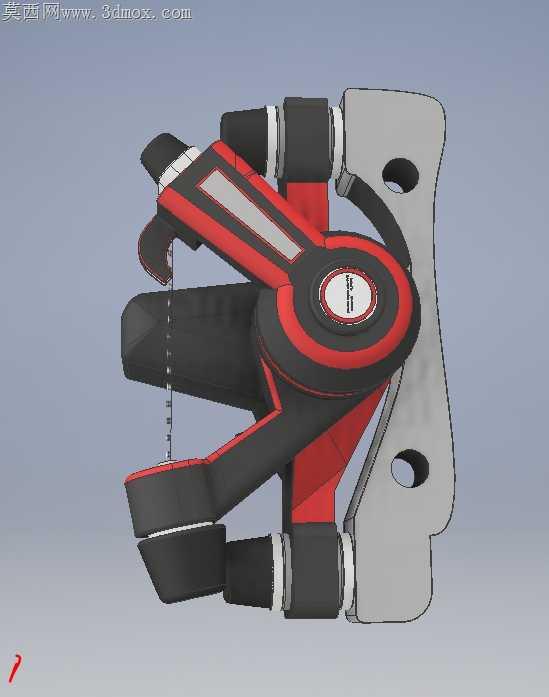

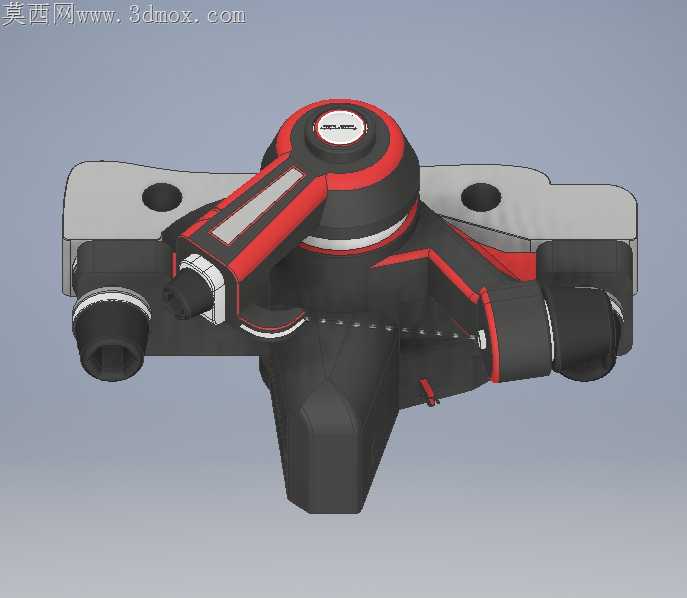

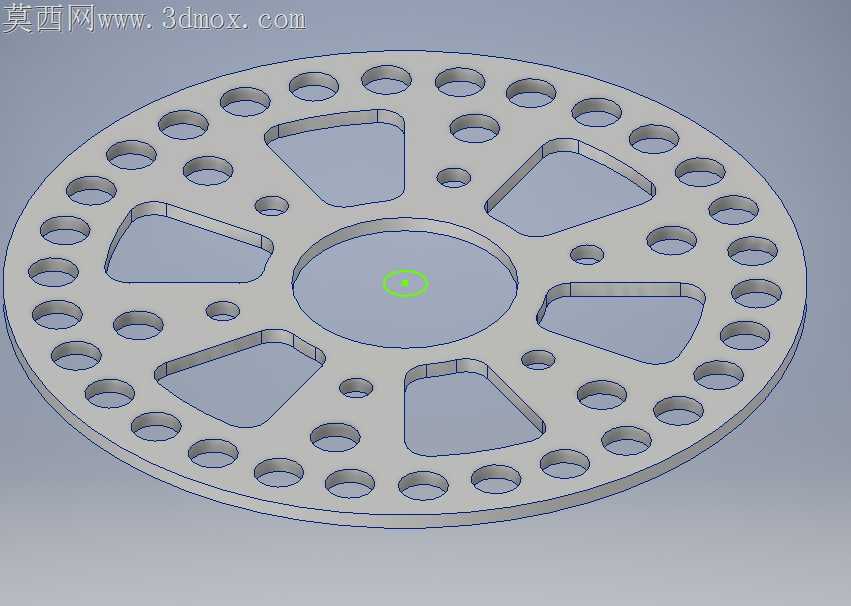

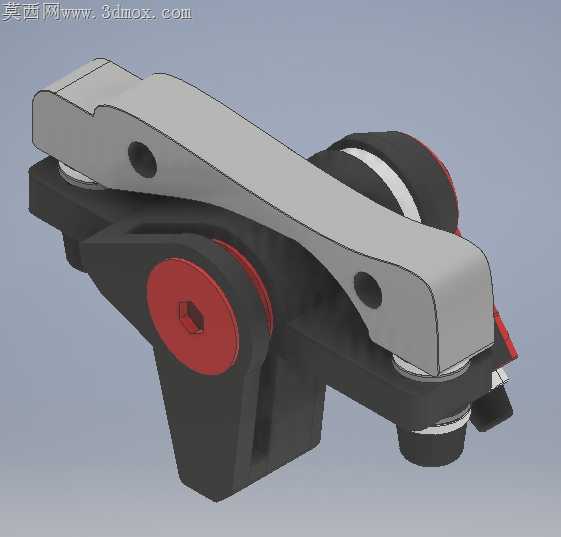

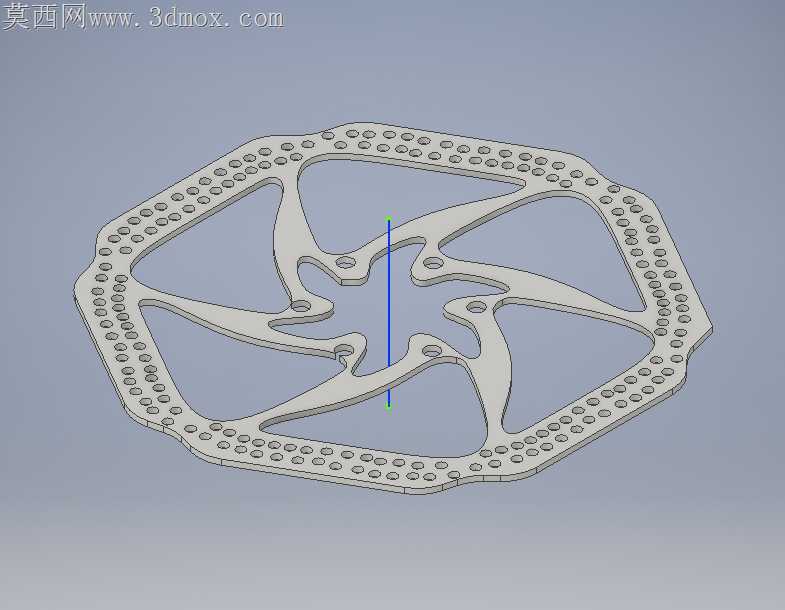

山地车越野场景下，传统侧拉式夹器常因轮组侧向跳动出现蹭碟、制动力骤降的问题，这套盘式制动结构在卡钳浮动间隙的预留上做了针对性调整。卡钳安装座的两个固定孔位做了0.2mm的腰型余量设计，安装时无需反复打磨垫片就能适配不同公差的车架安装座，避免硬锁死状态下卡钳与碟片的硬摩擦。来令片的推压结构采用双侧同步推进的布局，活塞外侧的防尘胶圈预留了0.15mm的压缩形变空间，泥水侵入时胶圈能自动刮除活塞表面的泥沙，不会出现活塞卡滞导致的单偏磨问题。制动盘的连接法兰做了不等厚的过渡处理，靠近安装孔的区域厚度比摩擦面厚1.2mm，高强度制动产生的热形变会优先向法兰区域释放，不会让摩擦面出现波浪形翘曲，长距离下坡连续制动时也能保持碟片平整度。卡钳本体的散热鳍片顺着骑行时的气流方向排布，鳍片边缘做了15度的导风斜角，高速骑行时气流能直接扫过活塞背部的导热块，把来令片传递过来的热量快速带走，避免制动液温度过高产生气阻。转子表面的散热开槽不是等距排布，靠近卡钳进出端的槽宽比中间区域宽0.8mm，制动时磨下的来令片粉末会顺着宽槽直接甩出，不会在摩擦面堆积形成硬点划伤碟片。卡钳与安装座之间的连接销做了滚花防滑处理，销子与安装孔的配合公差控制在H7/g6区间，既保证拆装时的顺畅度，又不会在颠簸路面出现销子松脱的异响。来令片的背板与摩擦材料的结合面做了燕尾槽结构，相比平面粘接的结构，摩擦材料在大制动力下不会出现整块脱落的风险，哪怕长时间涉水后粘接强度下降，机械咬合结构也能牢牢固定摩擦块。制动盘的摩擦面做了微米级的同心纹路处理，新碟片与新来令片的磨合里程能缩短三分之二，不用刻意长时间轻刹磨合就能达到最佳制动摩擦力。走线入口处做了内凹的导线槽，刹车线管插入后不会出现折线死弯，线管内的钢丝走线阻力比直入式结构降低约20%，捏刹的手感更线性不会出现前段空程过大的问题。
