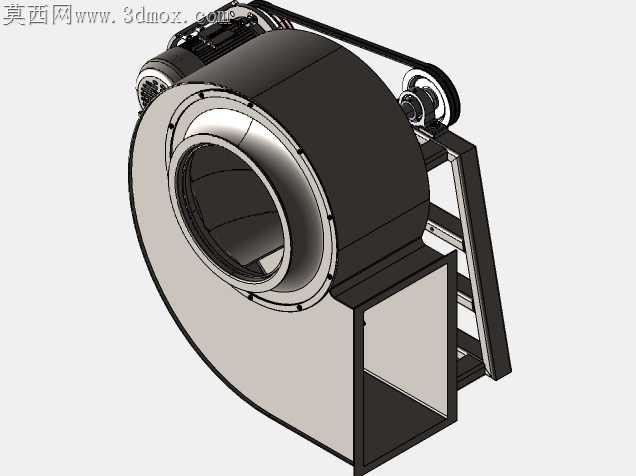

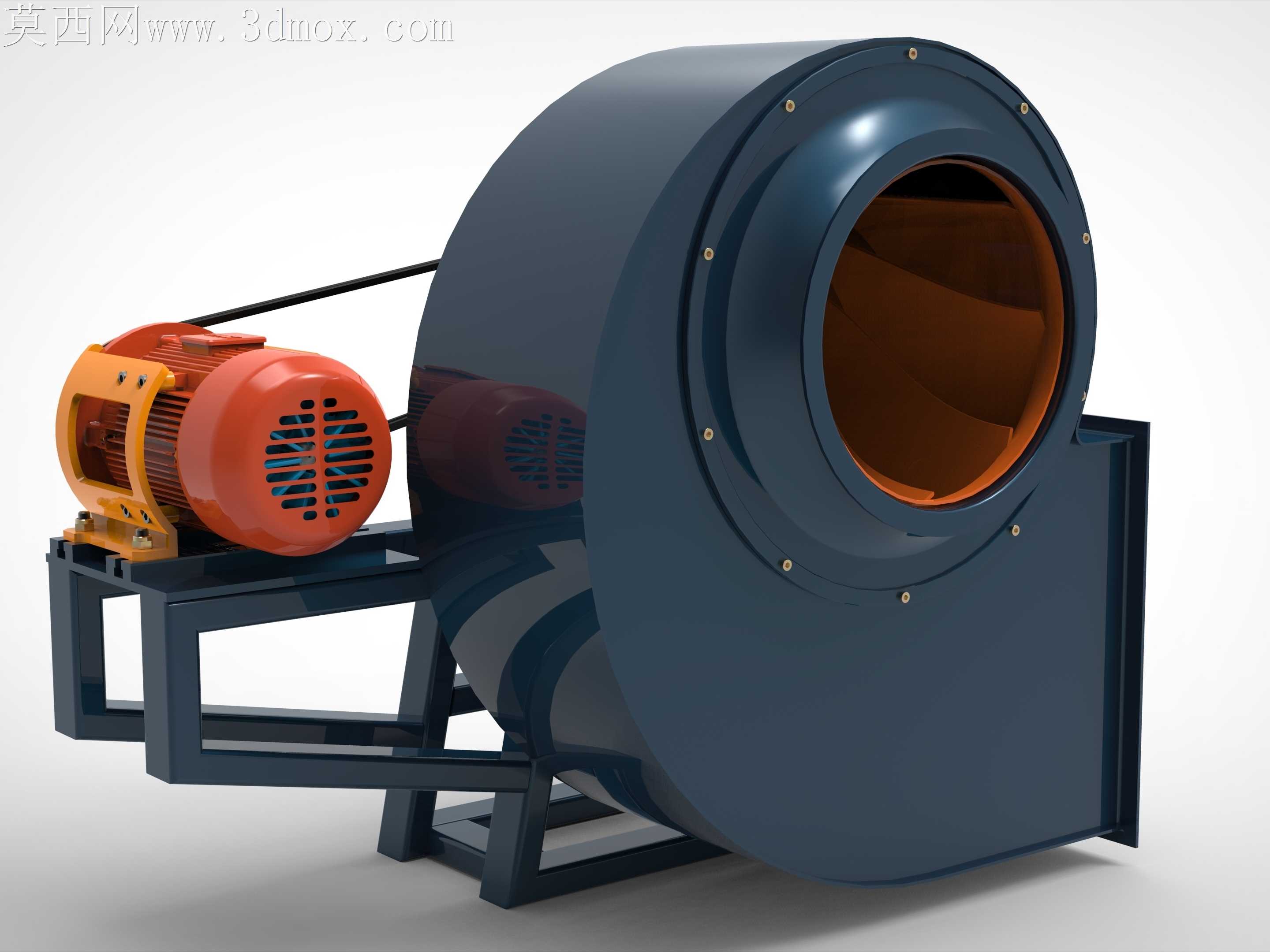

皮带传动式离心工业鼓风机结构设计

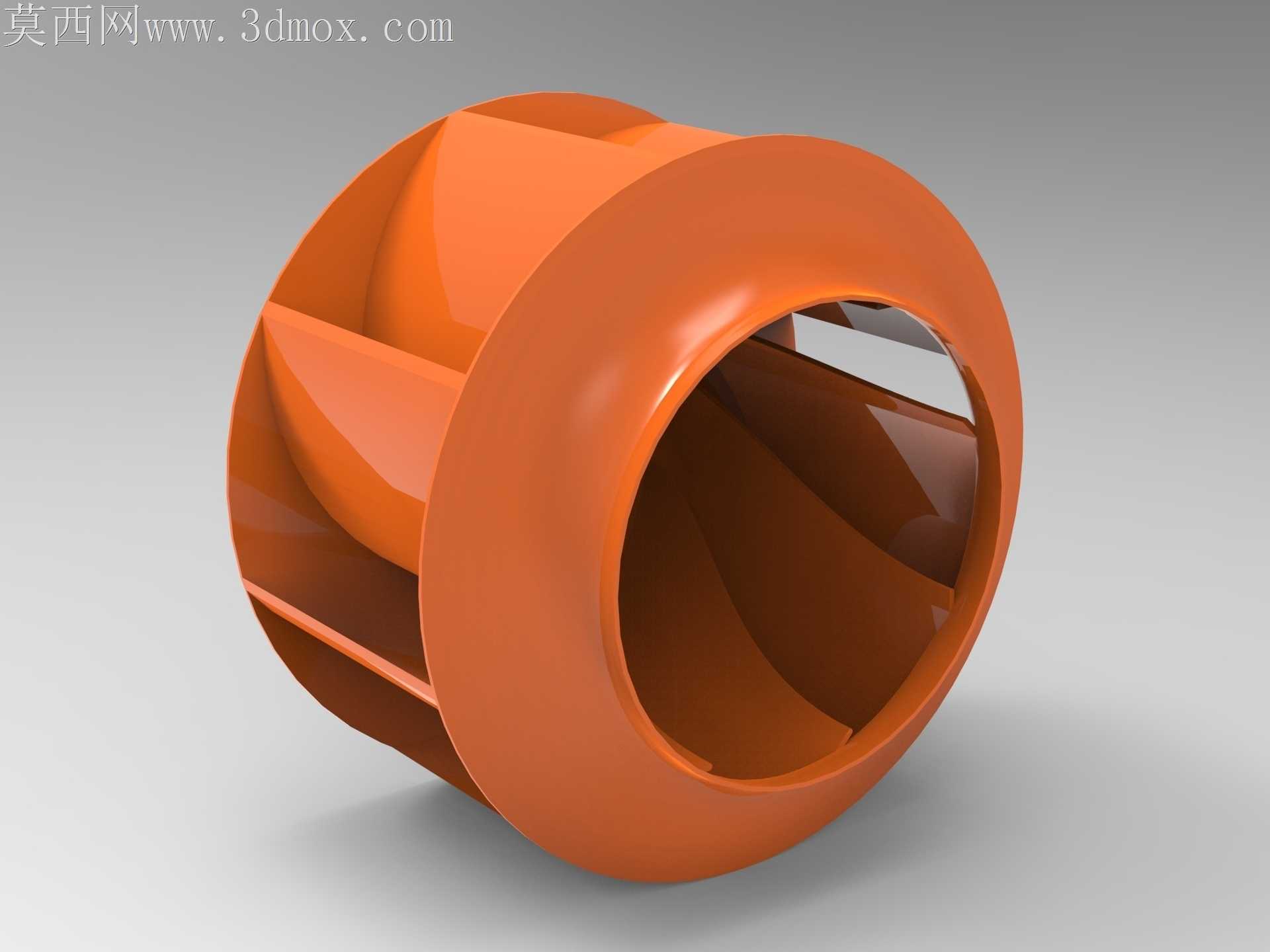

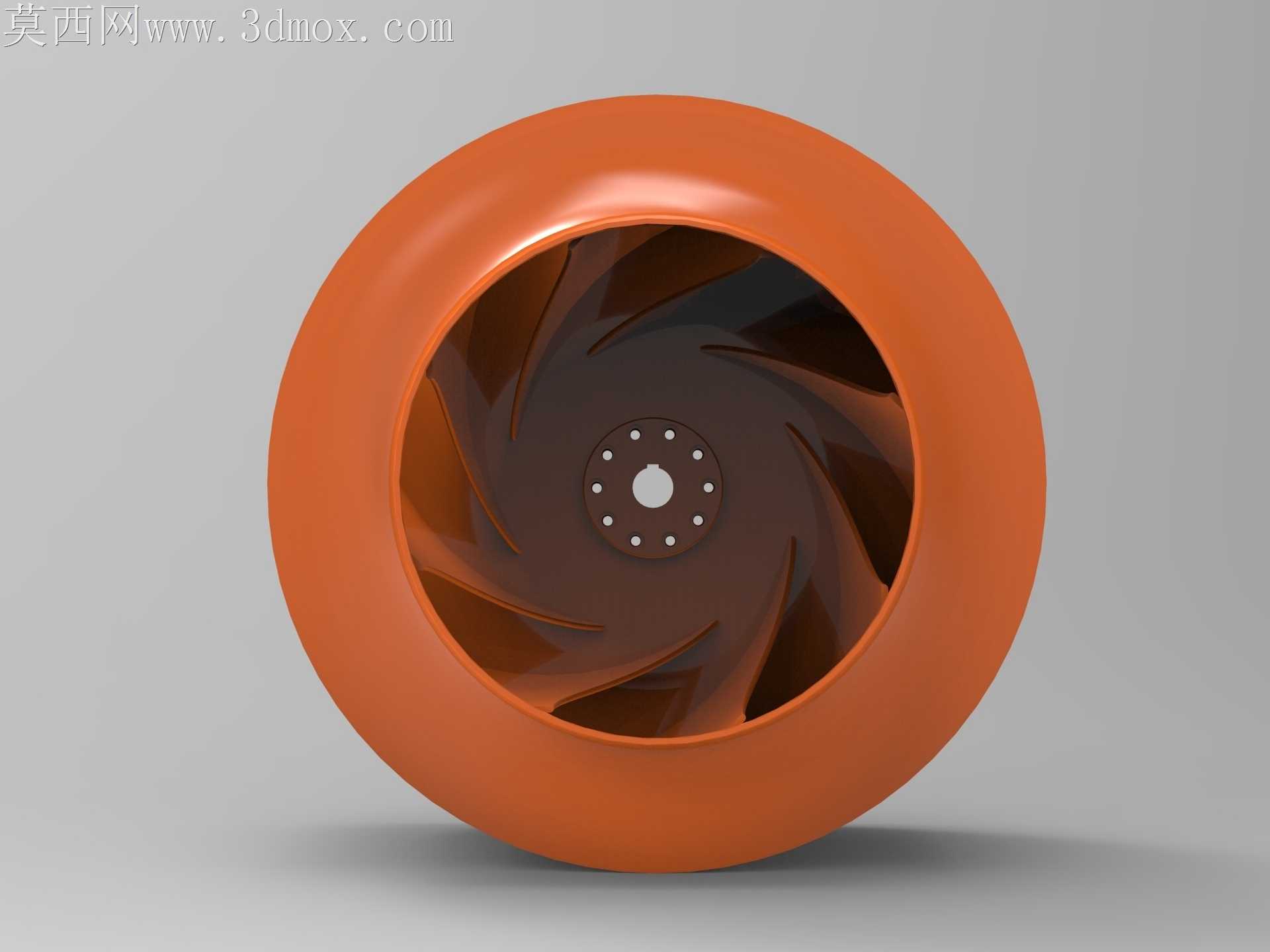

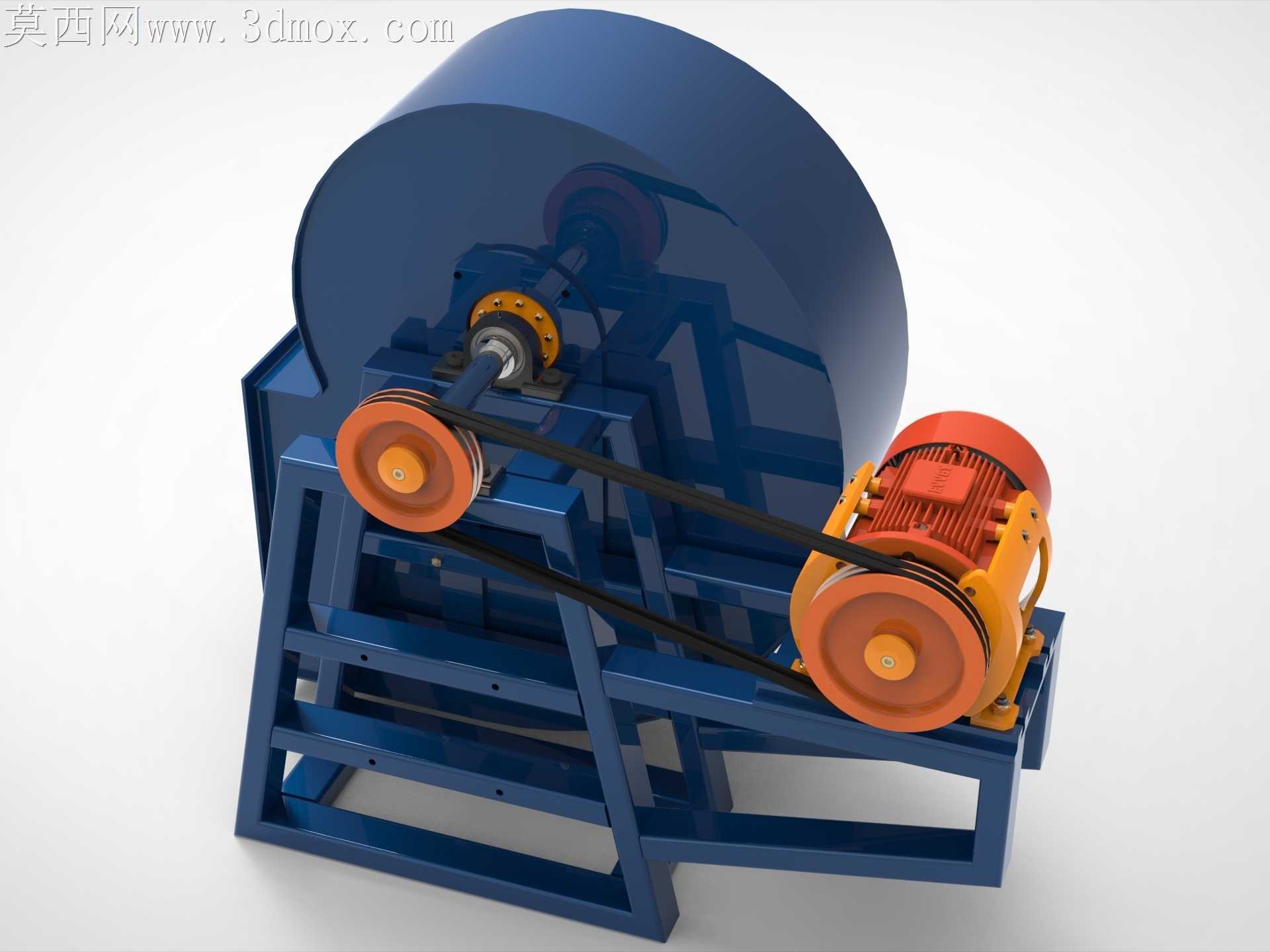

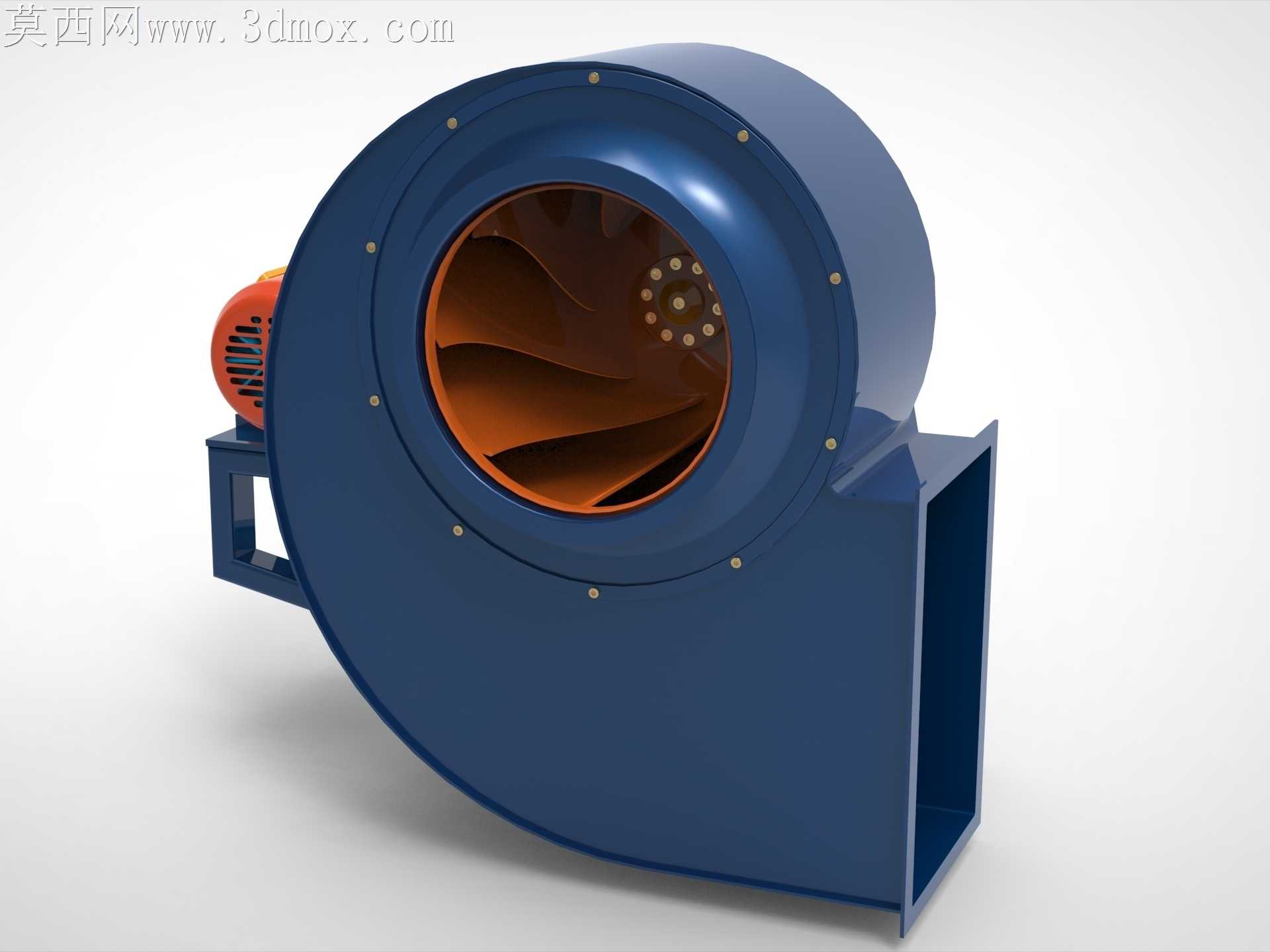

车间现场运行的离心鼓风机常因蜗壳共振、皮带轮同轴度偏差出现早期故障，这套结构在设计阶段就针对这类加工与装配痛点做了针对性调整。蜗壳的卷制弧度没有沿用通用等距螺旋线，而是根据进风口端的气流流速差做了变曲率修正，靠近出风口的弧段曲率放缓12%，能避免高速气流在蜗壳内壁形成紊流涡旋，减少运行时的低频振动传递到机架。蜗壳与端盖的连接法兰没有采用满焊工艺，而是在每两个螺栓孔之间预留了0.2mm的工艺间隙，配合耐高温橡胶密封垫，既可以抵消焊接变形带来的平面度误差，也能缓冲设备启停时的热胀冷缩应力，避免法兰连接处出现焊缝开裂漏风的问题。传动侧的电机安装座做了腰型孔设计，孔位的调节行程预留了15mm，足够覆盖三角带长期运行后的张紧量调整，不需要额外加装张紧轮，减少了传动链路的易损件数量。机架的方管焊接处没有做直角拼接，而是在拐角处加焊了三角形加强筋，筋板的厚度比机架主管薄2mm，既能提升机架整体的抗扭刚度，又不会因为刚度过大导致电机运行的振动直接传递到蜗壳引发共振。叶轮与主轴的配合段选用了H7/k6的过渡公差，轴端加装了防松止动垫圈，避免风机长期满负荷运行时叶轮出现轴向窜动，进风口处的集风器与叶轮进口的重叠量控制在8mm，既可以减少进风侧的气流泄漏损失，也不会因为间隙过小出现叶轮擦碰集风器的故障。电机的散热风罩与接线盒位置做了15度的角度偏转，避开了皮带传动侧的落灰路径，减少车间粉尘堆积在散热鳍片上影响电机散热效率。蜗壳底部的排污螺塞位置特意设在蜗壳最低点的切线方向，日常维护时不需要拆开端盖就能排净蜗壳内部积存的冷凝水与粉尘积垢，降低运维的拆解工作量。整套结构的所有外露棱角都做了R3的圆角倒钝处理，既可以避免加工装配时的锐边割伤风险，也能减少喷涂时的漆料流挂问题，提升外观漆面的附着力。
