旋风布袋组合式工业粉尘处理装置

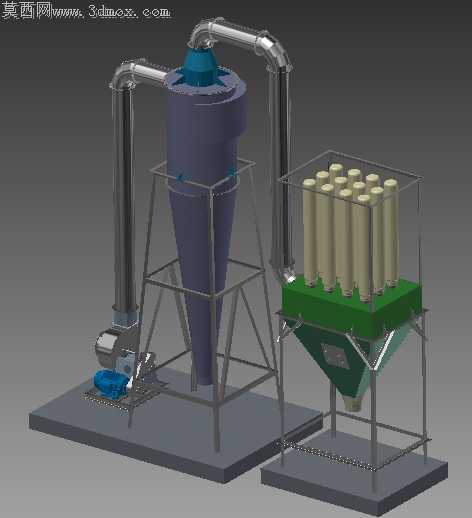

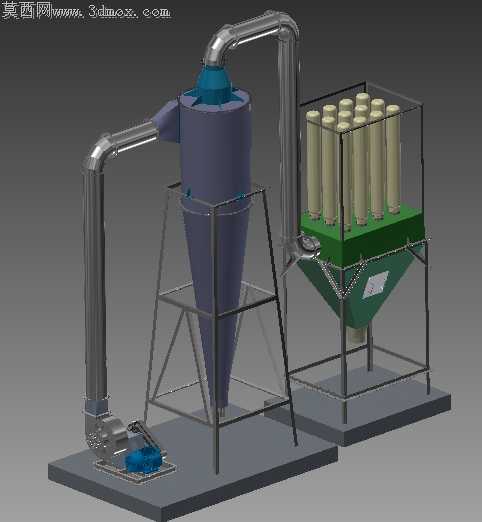

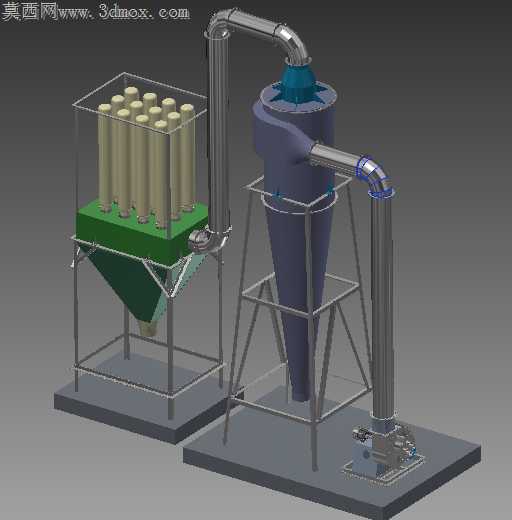

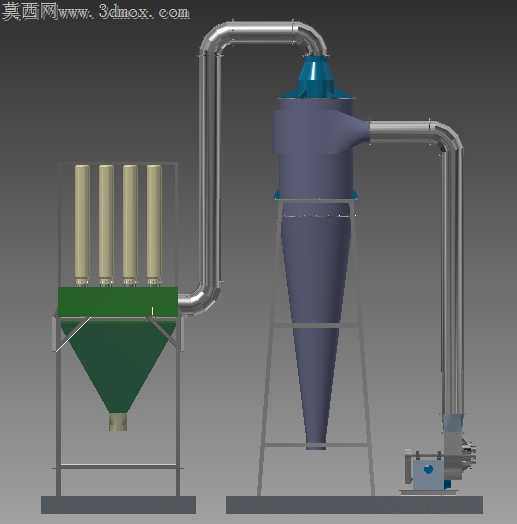

这套组合式粉尘处理装置主要面向木工加工车间、粮食饲料加工产线、五金打磨工位、建材粉碎作业区等存在持续性粉尘逸散的工业场景，可针对生产过程中产生的不同粒径固体颗粒物进行分级捕集，避免作业现场粉尘浓度超标，保障操作人员职业健康，同时满足生产环节的粉尘排放管控要求，也可回收生产过程中飘散的有价粉体物料，减少原料损耗。整套装置由引风单元、旋风分离单元、布袋过滤单元三个核心功能段串联组成，含尘气流在引风机的负压抽吸作用下，首先沿切向进入旋风分离筒体，利用离心力作用将气流中携带的大粒径粉尘颗粒甩向筒壁，沿锥形内壁滑落至下部集料区完成第一级粗滤，经过初步净化的气流再通过密闭管道进入布袋过滤单元，通过多组竖直排布的滤袋对气流中残留的细粒径粉尘进行拦截过滤，洁净气流透过滤袋从上部排出，附着在滤袋表面的积尘达到设定厚度后可通过清灰机构落入下部灰斗完成收集，两级净化的组合设计既可以降低滤袋的过滤负荷，延长滤袋使用寿命，也能提升整体除尘效率，适配高浓度含尘气流的处理需求。在整体设计思路上，整套装置采用撬装式集成布局，将引风机、旋风分离器、布袋过滤室统一固定在两个独立的钢制底座上，旋风单元采用锥形筒体搭配方形型钢焊接支架，支架采用斜撑加固结构保证筒体运行稳定性，管道连接段采用圆弧弯头降低风阻，减少引风机的能耗损耗；布袋过滤单元采用框架式防护结构，滤袋呈矩阵式排布在花板上，下部灰斗采用锥斗设计保证积尘能够顺畅滑落，避免粉尘架桥堵塞。在安装边界上，整套装置的水平占地可适配中小型生产车间的边角区域布置，设备最高点满足常规工业厂房的层高要求，管道接口预留标准法兰连接位，可直接对接产线的粉尘收集罩，安装时只需保证底座水平固定、管道连接处密封无漏风即可投入使用，无需额外搭建复杂的配套支撑结构，设备运行时的振动幅度控制在合理区间，不会对周边作业设备造成干扰。
