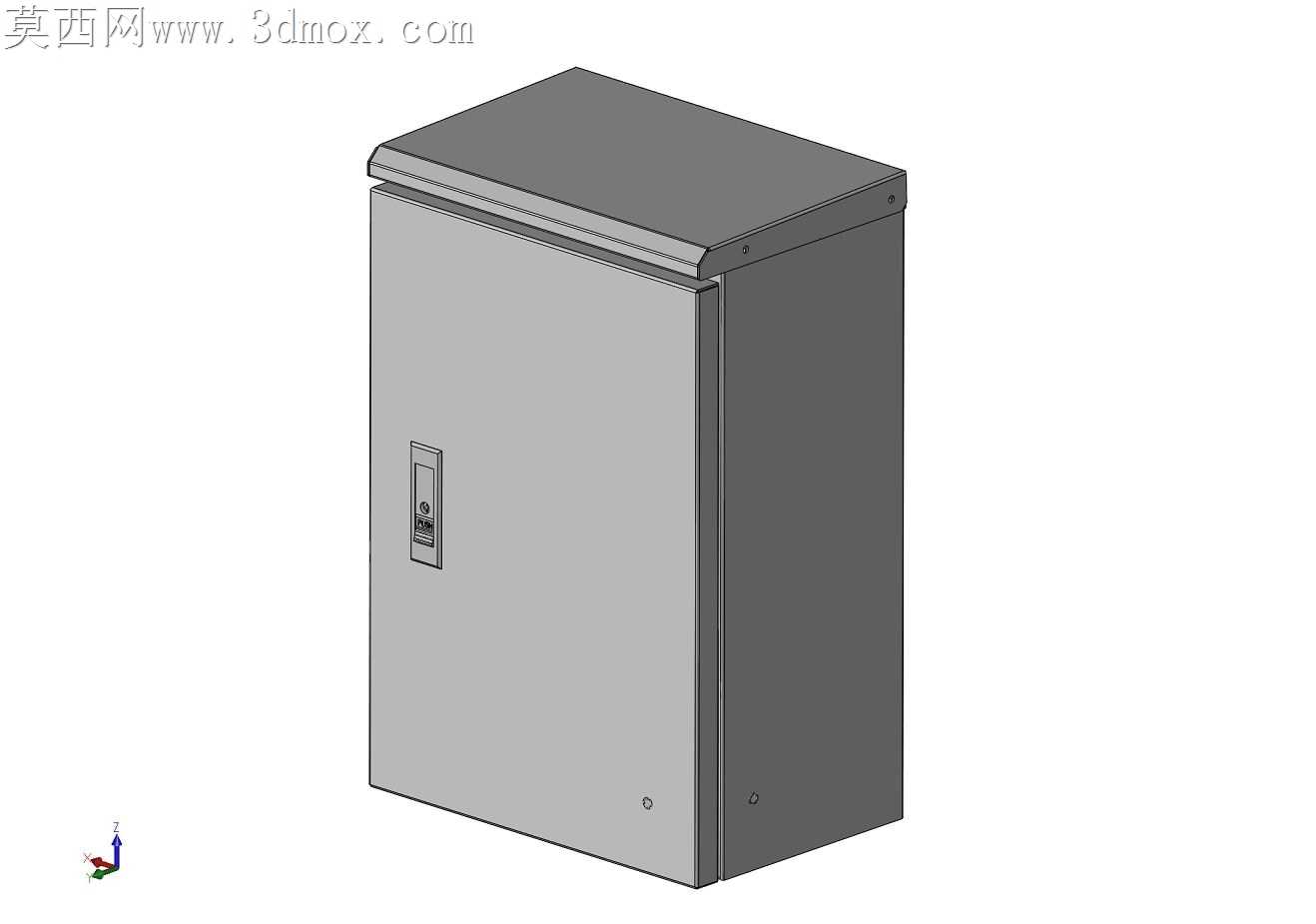

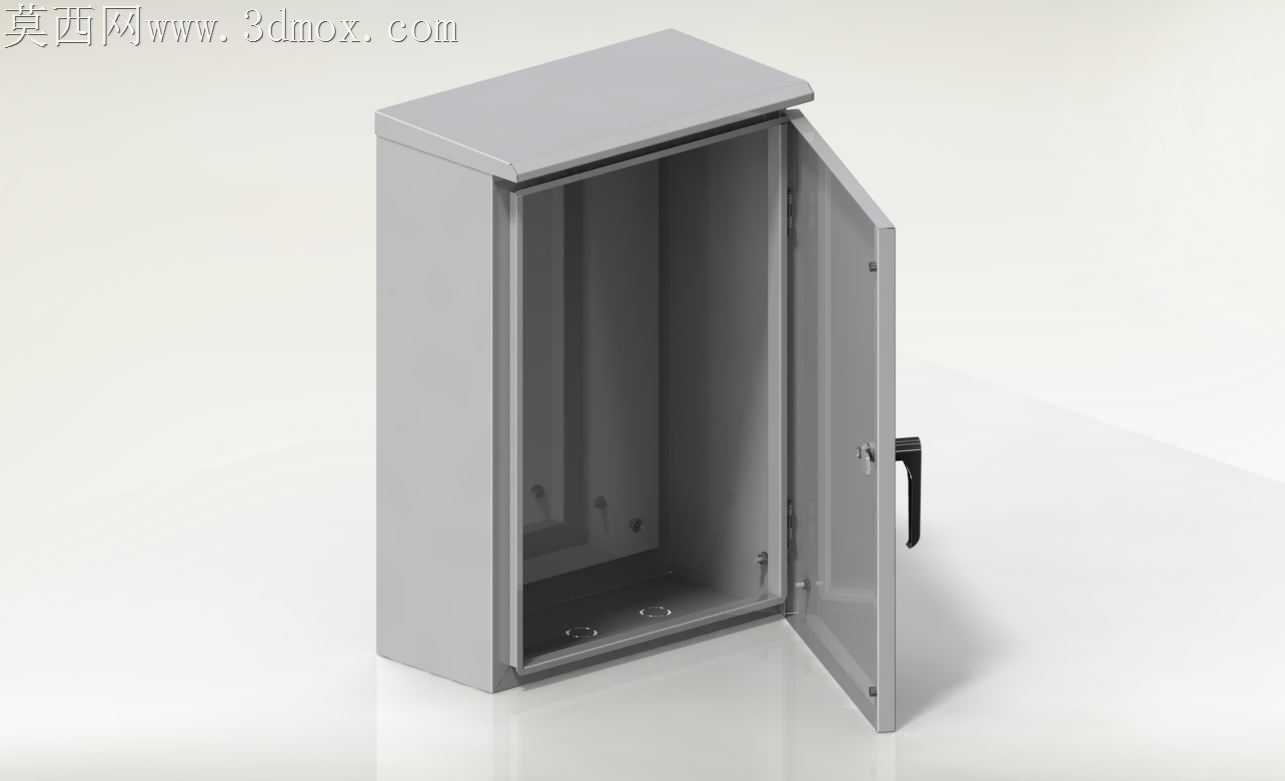

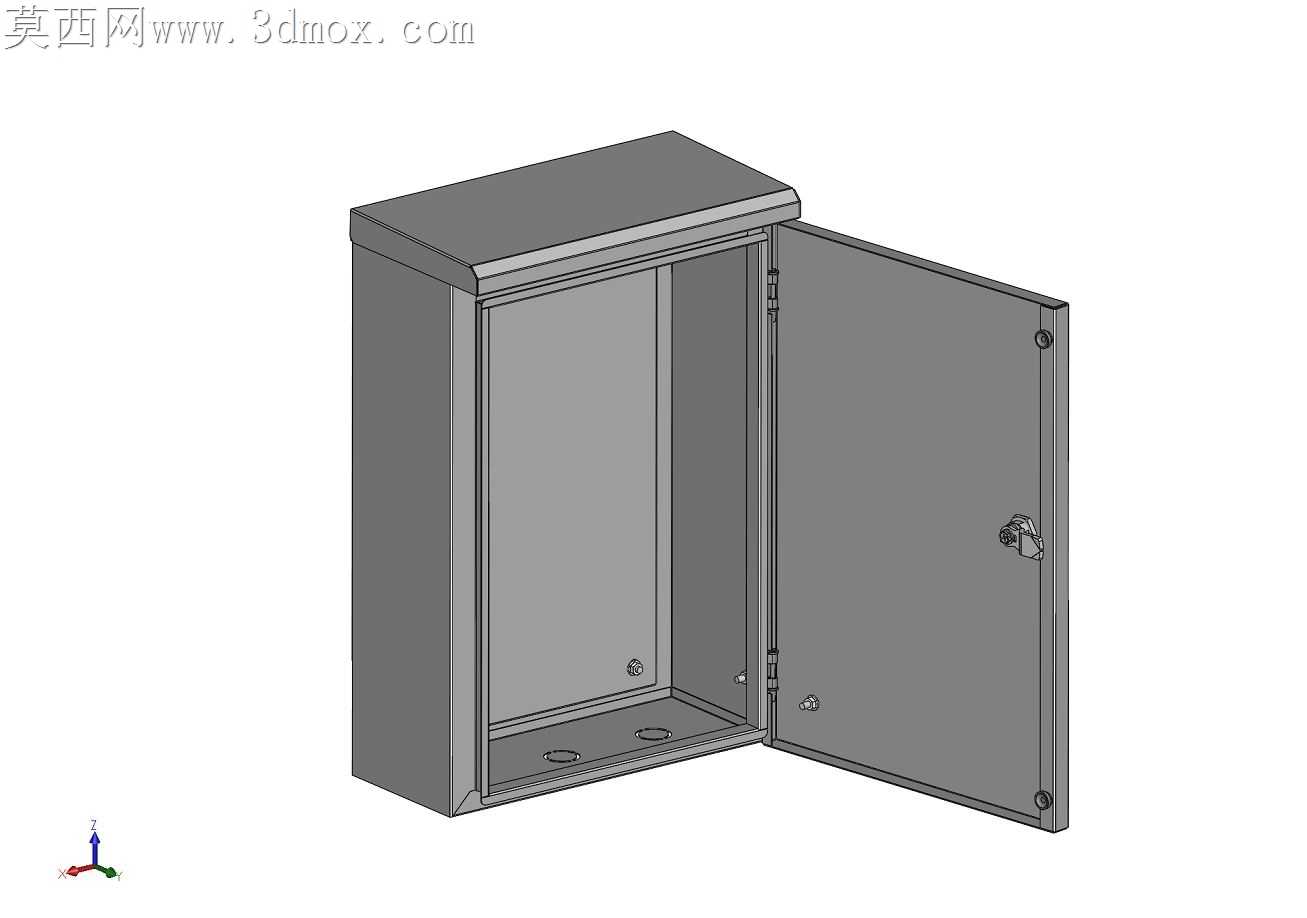

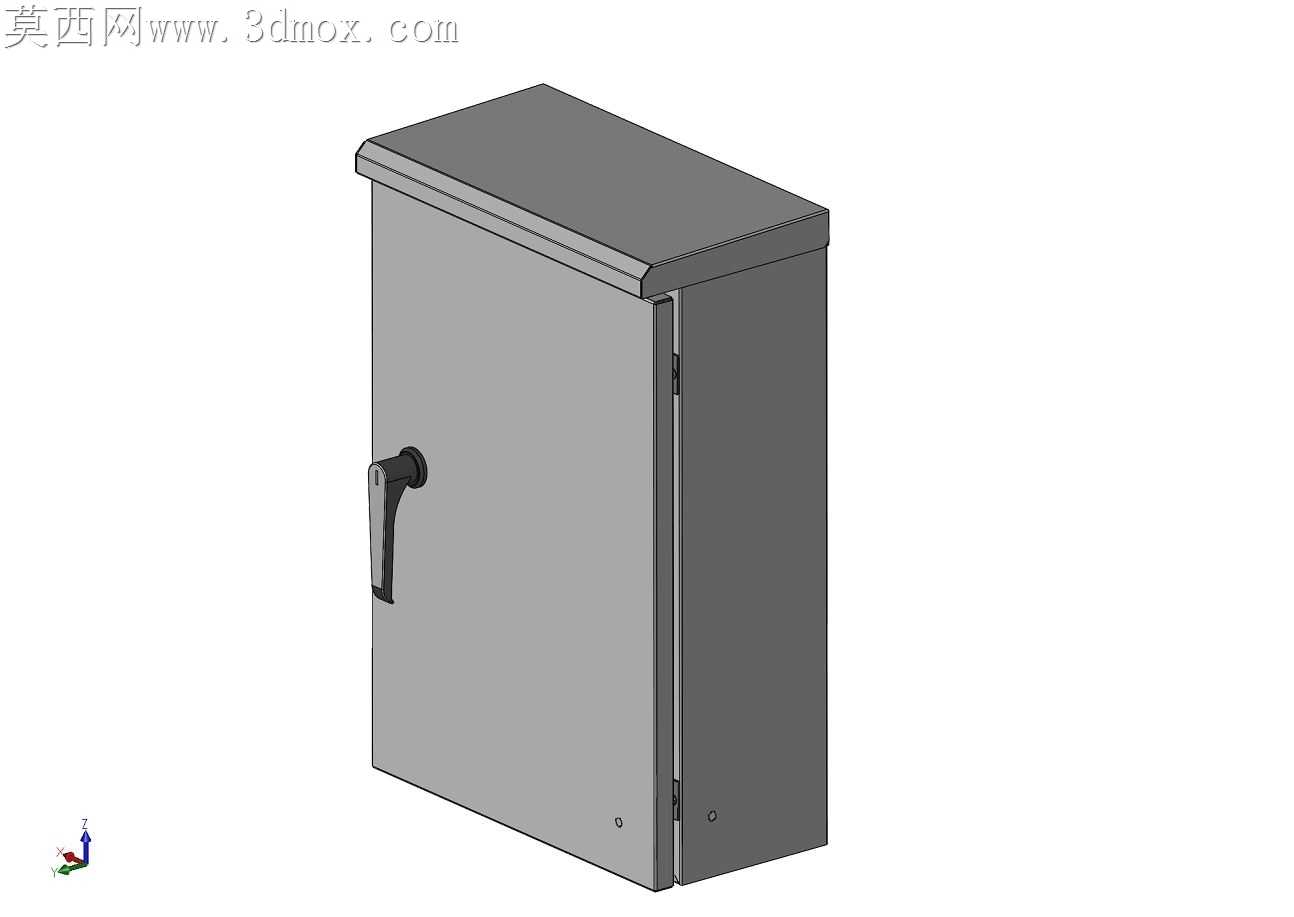

壁挂式带斜顶户外电气防护柜体

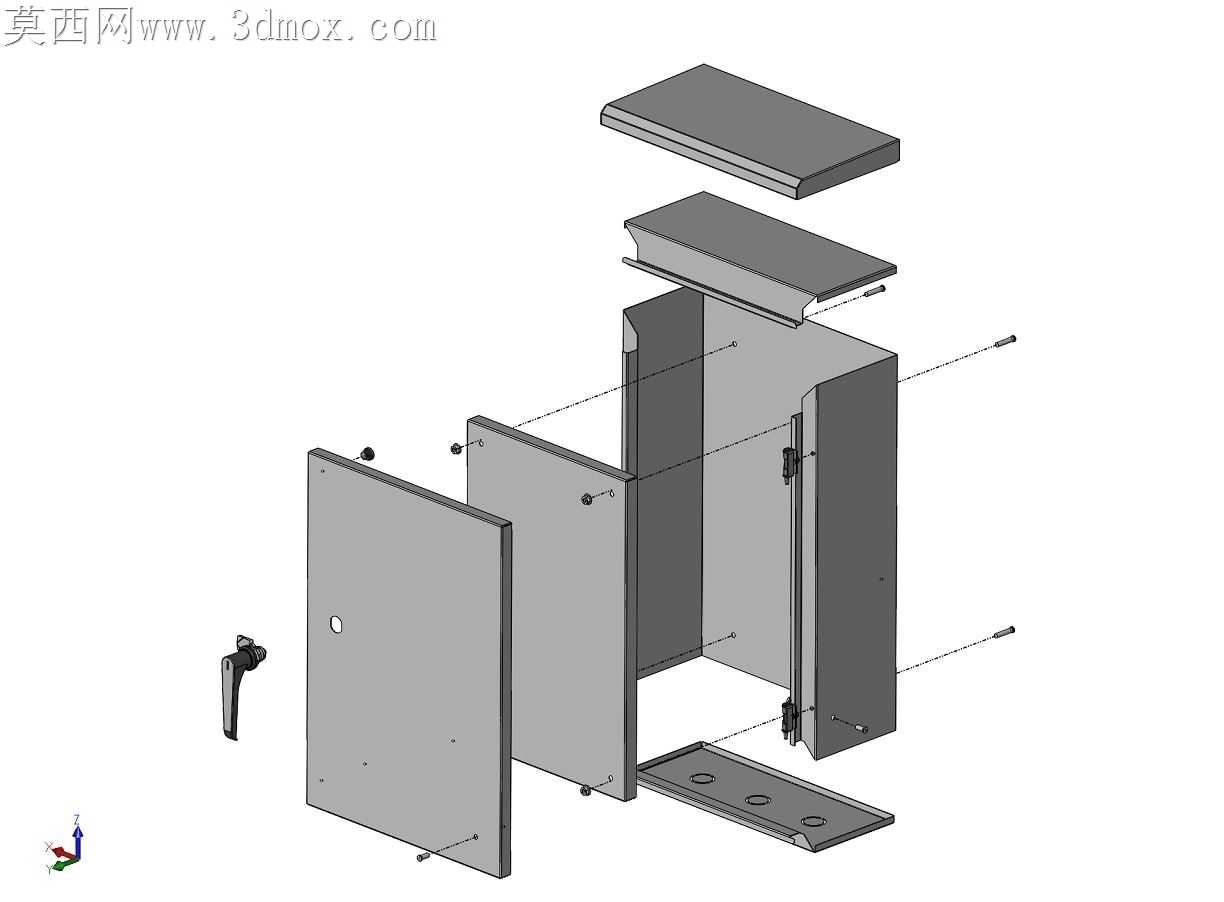

户外壁挂安装的电控柜体最容易被忽略的失效点，就是平顶结构长期积灰积水带来的密封胶条老化渗漏问题，这款带斜向屋顶结构的壁挂柜体，从加工适配的角度把现场安装的隐性痛点提前消化在了结构设计里。斜顶盖板和柜体主体的折边衔接处，没有采用常见的外露点焊工艺，而是做了向内收的压边咬合结构，激光下料时直接在顶板边缘预留12mm的折边余量，折弯后刚好嵌入柜体上口的内翻边卡槽，焊接点位全部藏在柜体内部，外部看不到焊疤，后续喷塑时不需要额外打磨焊痕，也避免了户外长期使用后焊道位置生锈流黄水的问题。门板和门框的配合公差留了0.8mm的均匀间隙，一圈发泡密封胶条的安装槽直接在门板折弯时一体压出，不需要后续粘贴胶条时再做定位治具，胶条嵌装后不会因为门板开关拉扯出现脱胶移位，哪怕现场安装时墙面不平整，柜体出现轻微形变，胶条也能保持完整的压缩量，不会出现缝隙漏灰进水的情况。柜体内部的安装板固定位做了上下可调的长圆孔，不需要在钣金下料时精准匹配不同品牌元器件的安装孔距，现场装配时可以根据元器件尺寸灵活调整安装板高度，避免了因为孔位偏差导致的二次返工。柜门的锁具安装位做了局部加厚的衬板，折边时直接在门板内侧压出衬板卡槽，锁具固定螺丝不用额外焊螺母，直接卡在衬板的预制孔位上，装配时拧螺丝就能完成固定，不会出现因为焊接螺母错位导致锁具装歪、开关卡滞的问题。柜体背部的壁挂安装孔做了沉台处理，挂装时膨胀螺栓的头部完全藏在沉台内，不会因为螺栓突出导致柜体和墙面之间留缝，避免了缝隙里积灰进虫，也能减少风噪震动。斜顶的倾斜角度刚好控制在15度，既不会因为角度过大导致顶板前缘突出太多磕碰行人，也能保证雨水落下时快速顺着斜面流走，不会在顶面形成积水洼，哪怕是长期在多尘多雨的厂区环境使用，顶面也不会积存泥沙杂物，减少后期运维的清洁频次。所有钣金折弯的内角都做了R2的圆角处理，没有尖锐的直角边，现场装配接线时不会划伤施工人员的线缆和手套，喷塑时圆角位置的塑粉附着也更均匀，不会出现直角处塑粉过薄容易掉漆的问题。
