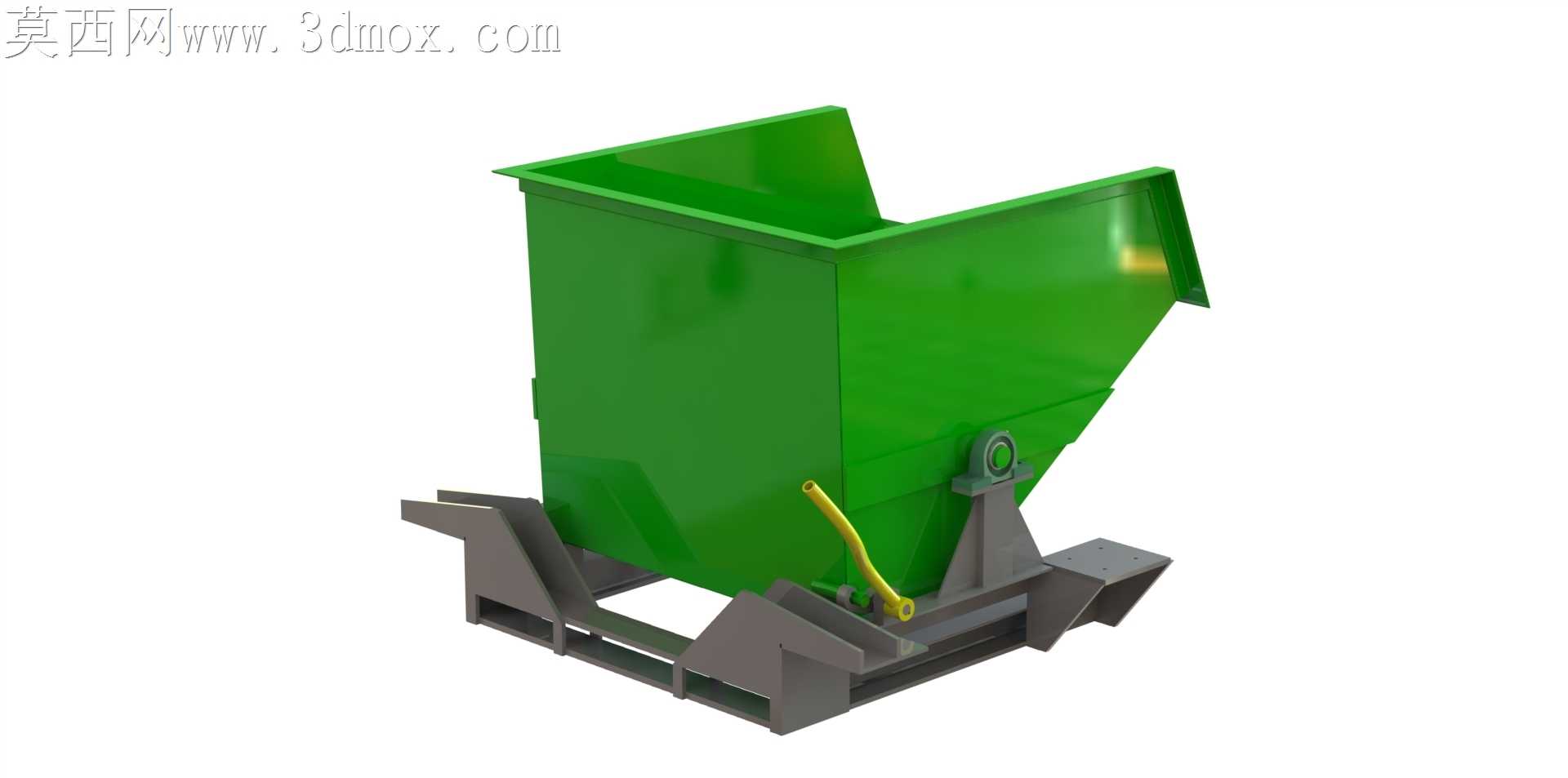

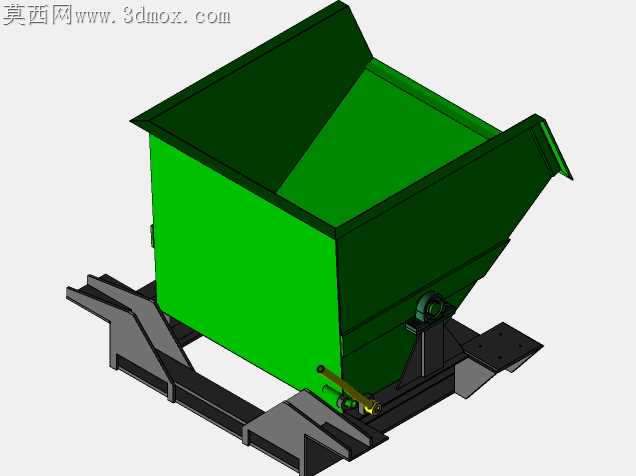

叉车配套自卸料工业集屑翻斗装置

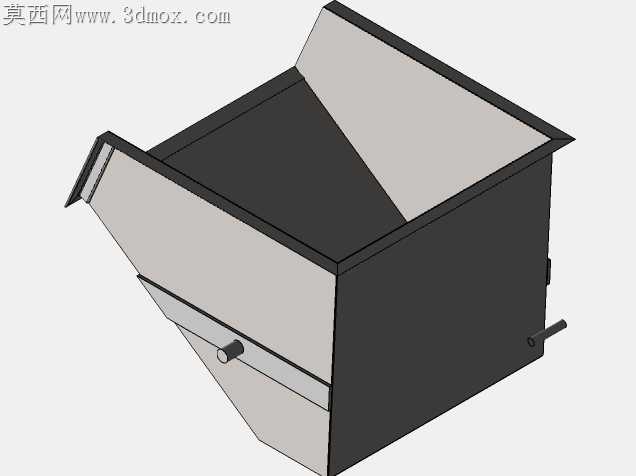

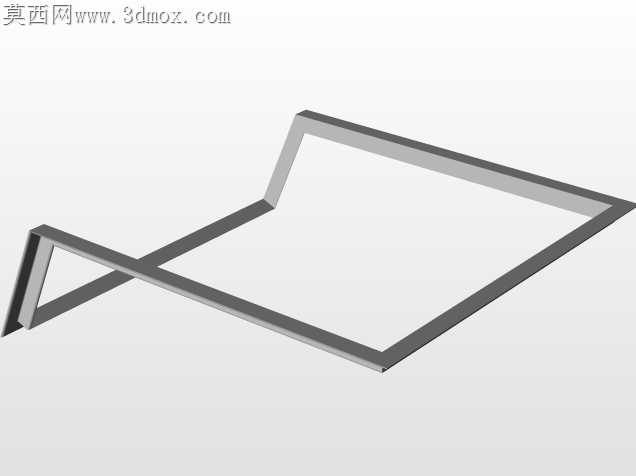

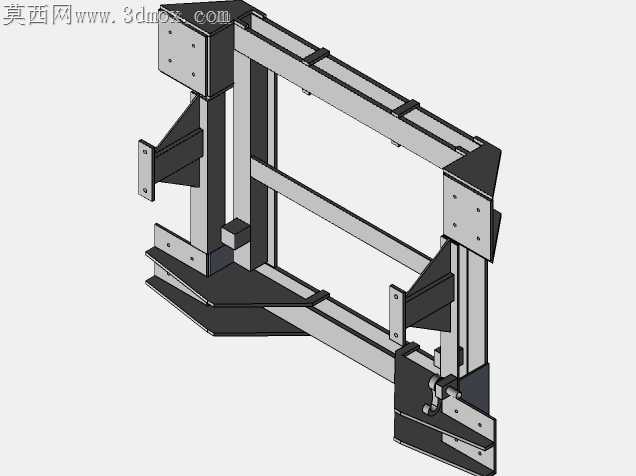

上次给机加工车间做配套集屑装置的时候，最先踩的坑就是料斗和叉车叉齿的配合间隙，一开始留的单边2mm公差，实际车间里叉车叉齿常年磕碰带焊渣凸起，插进去卡得死死的，后来把导向槽入口做了15度的扩口倒角，槽内单边间隙调到5mm，还在槽底加了耐磨衬板，就算叉齿带点焊瘤铁屑也能顺畅插取。料斗本体的折弯边一开始按常规薄板箱体做的直角折边，倒满铁屑的时候叉车举升急停，侧壁直接鼓出2mm的变形量，后来在侧壁外侧加了两道压型加强筋，不用额外焊加强筋板，既省了焊接打磨的工时，还避免了焊渣残留藏铁屑的问题。手动卸料的锁止扳手一开始做的直柄，操作的时候要整个人探到料斗侧面使劲扳，车间工人反映容易蹭到料斗上沾的切削液和铁屑，后来把扳手改成了带12度外撇的弯柄，操作时站在叉车侧面就能够到，扳动的力臂也加长了30mm，就算料斗装了半斗湿铁屑，一个人也能轻松扳开锁止。翻斗的铰接轴位置一开始定的太靠上，卸料的时候料斗重心过了铰接点直接猛砸下来，动静大还容易震掉焊缝，后来把铰接轴往下移了40mm，让料斗空载时重心始终在铰接点靠近叉车的一侧，卸料时只要扳开锁止，轻推料斗就能缓慢翻转，倒完料松开手就能自动回位，不会出现猛砸底座的情况。底座的支脚一开始做的整面钢板落地，车间地面难免有铁屑切削液堆积，时间长了支脚底下锈得快，后来把支脚改成了四个点状的支撑脚，落地接触面积小，铁屑和废液不会积在支脚下面，清理地面的时候也能直接把扫帚伸到底下扫。跨格式转档的时候，一开始把焊接件的倒角细节全导过去了，文件冗余度特别高，打开旋转都卡，后来把非配合面的工艺倒角、焊缝余高这些非关键特征做了简化，保留了所有配合面的公差尺寸、安装孔位的精确位置，转档后没有出现面丢失、破面的问题，拿到手就能直接出加工图。料斗内壁一开始做的普通平面，倒湿切屑的时候容易粘壁，后来把内壁的折弯圆角加大到R20，没有直角死角，倒料的时候铁屑能顺着弧面全部滑出来，不用工人额外拿工具去掏。锁止机构的卡扣一开始做的固定式，用久了磨损出现间隙，料斗举升的时候会晃，后来在卡扣后面加了个弹簧顶销，就算卡扣磨损了也能自动顶紧，不会出现旷量异响。
