中循环工况适配涡轮除湿器结构设计

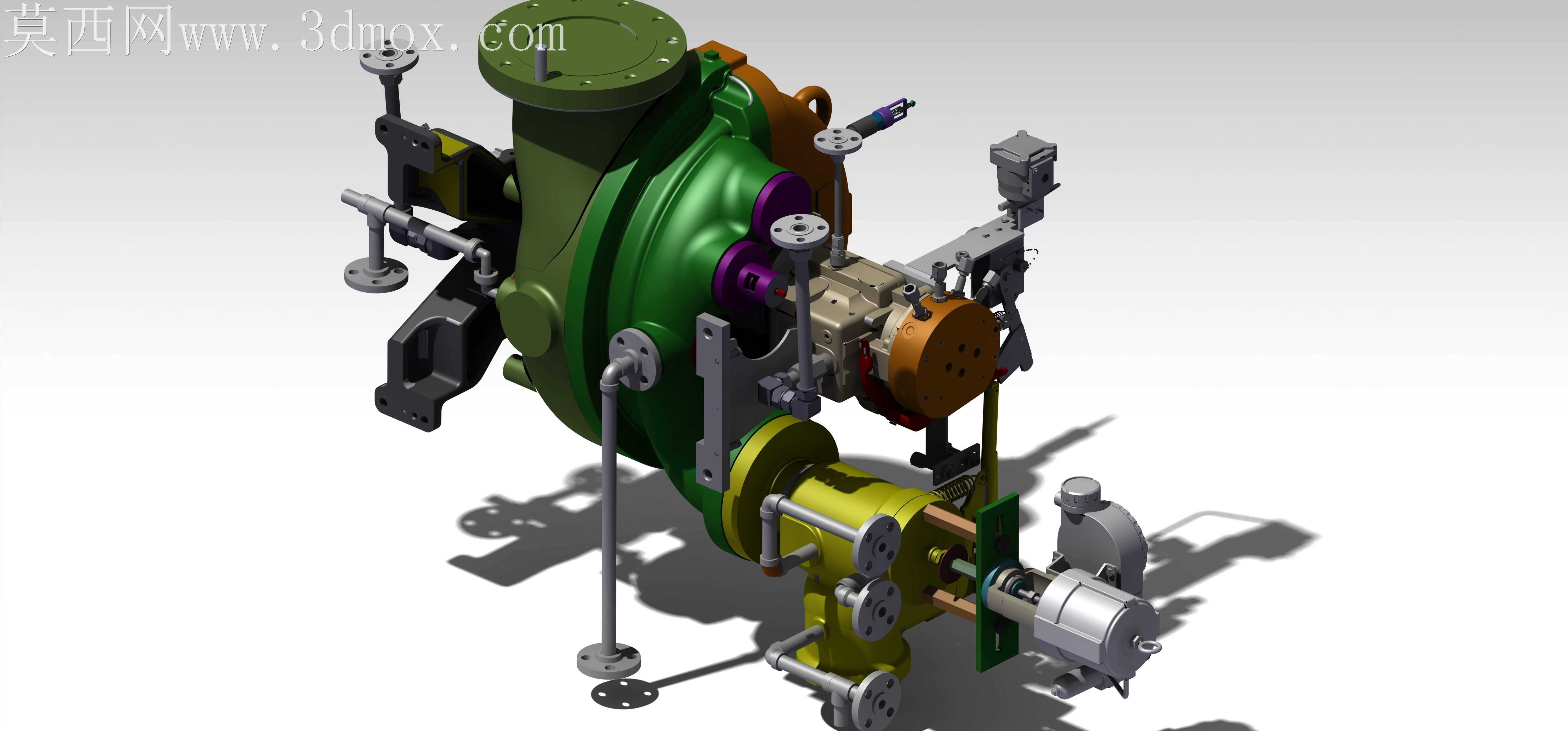

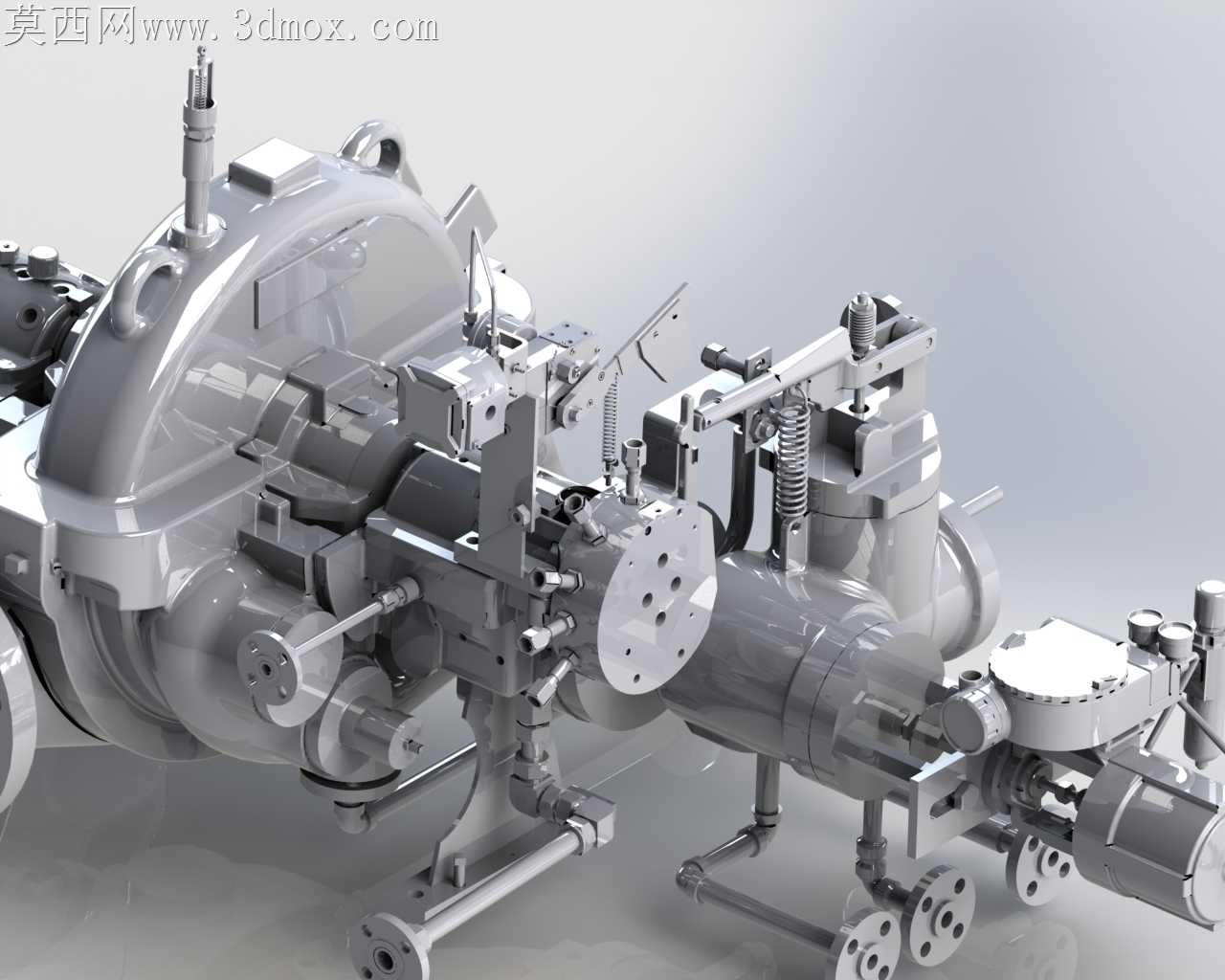

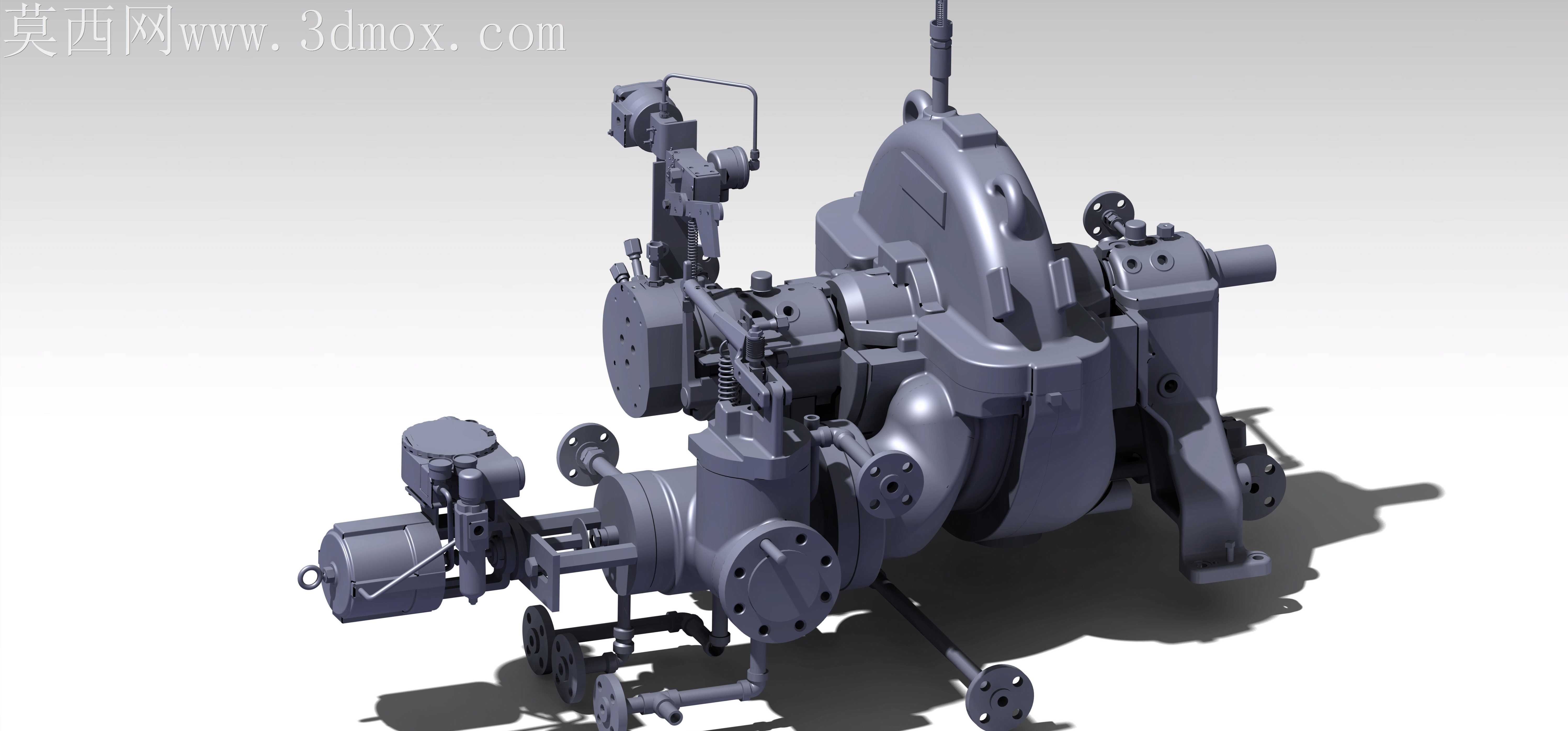

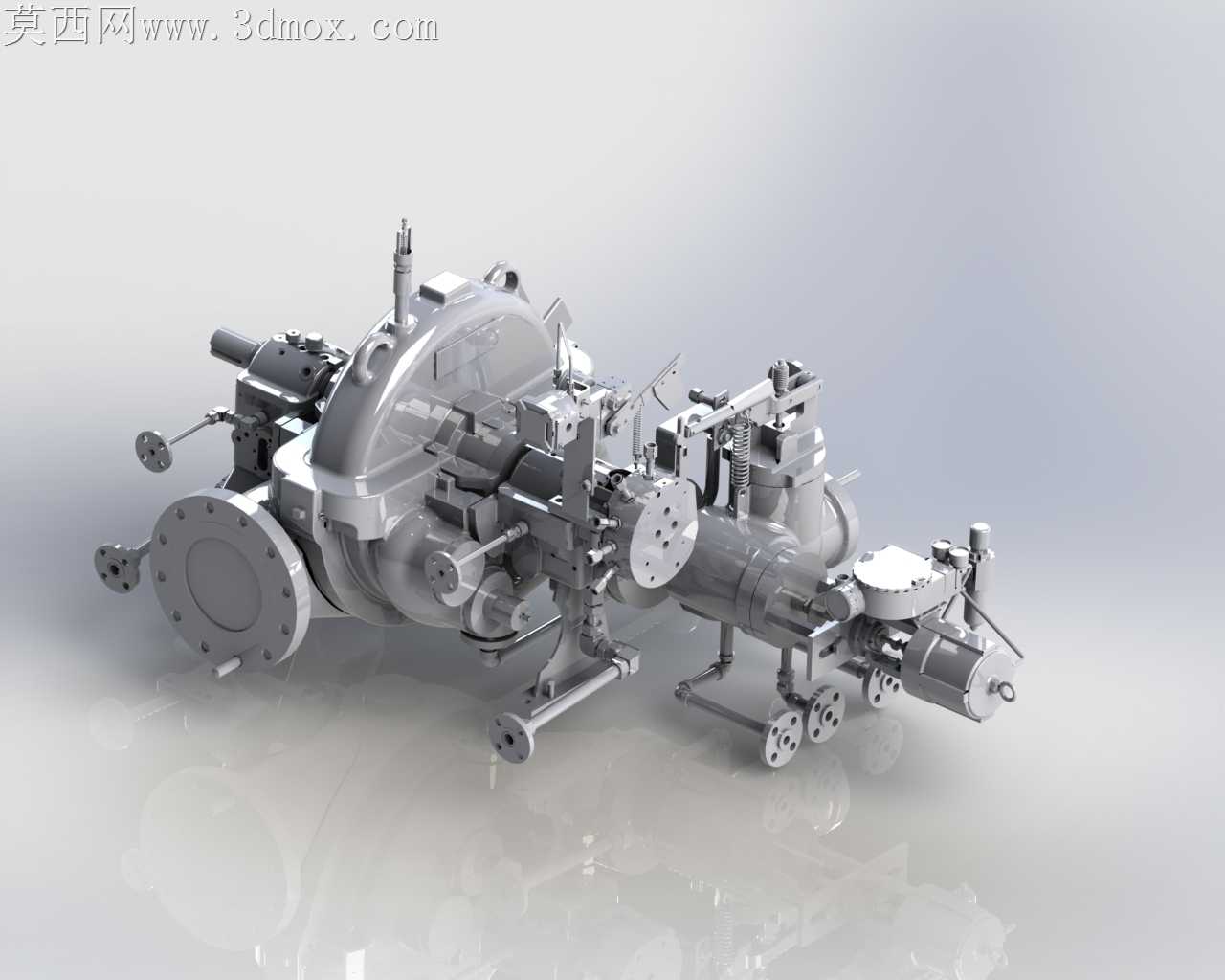

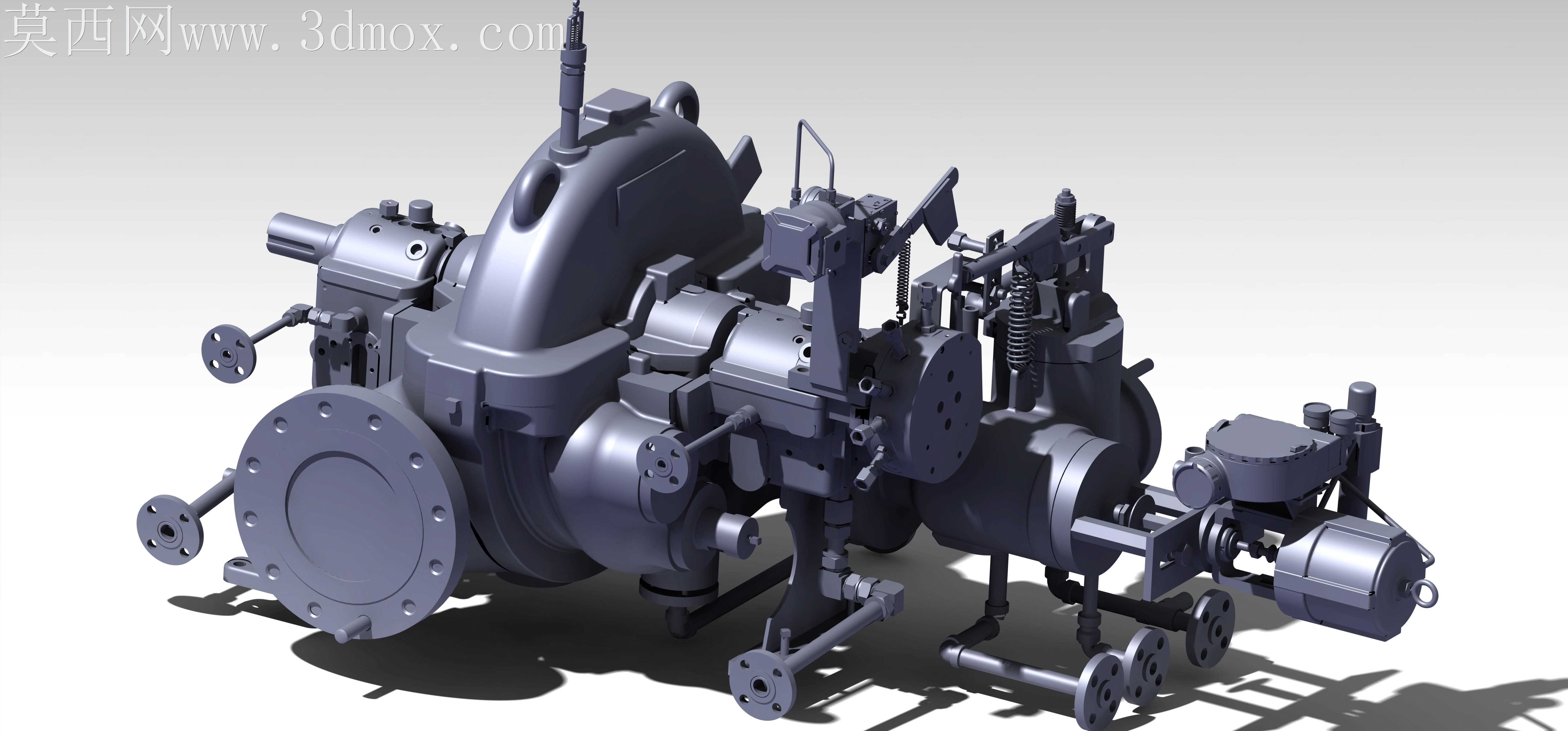

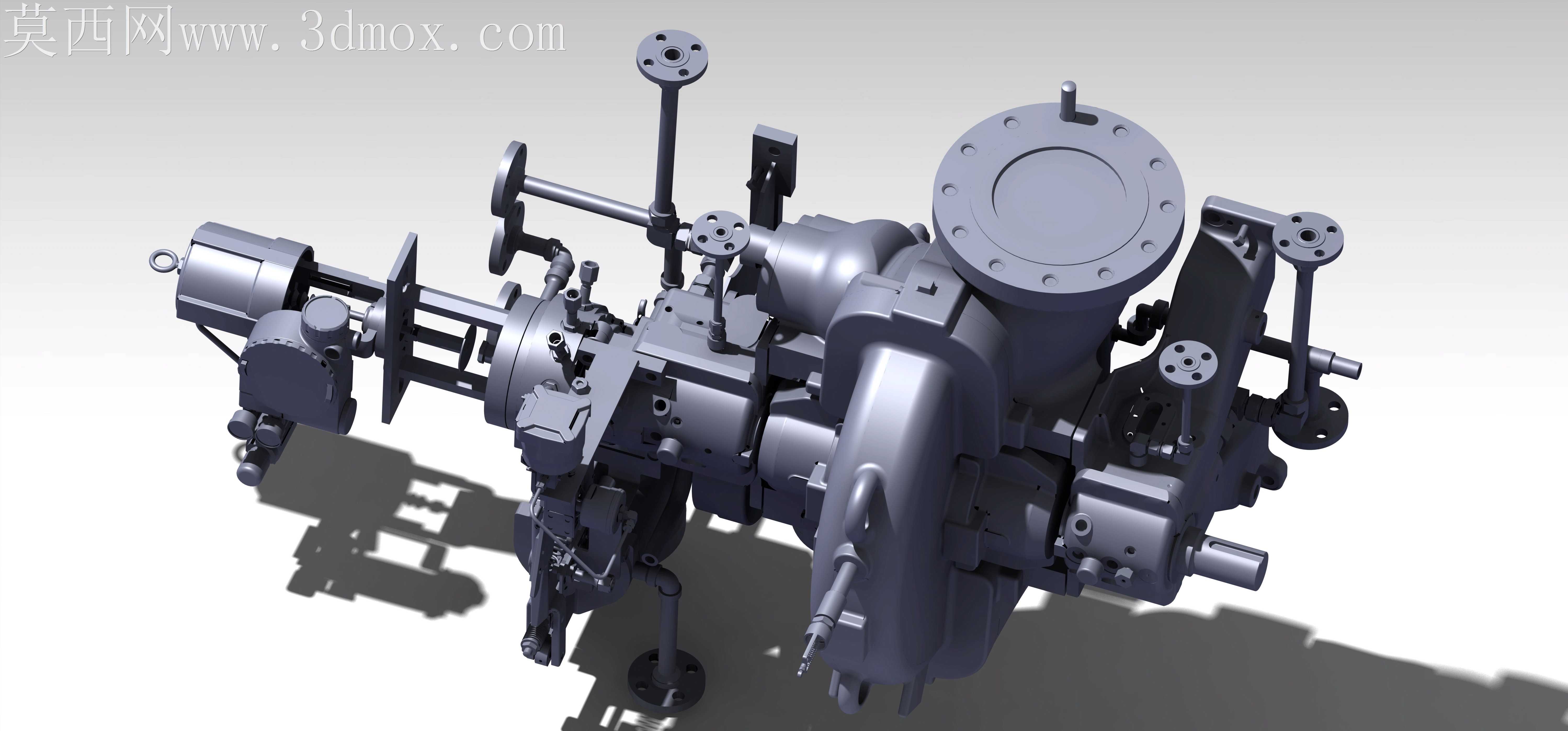

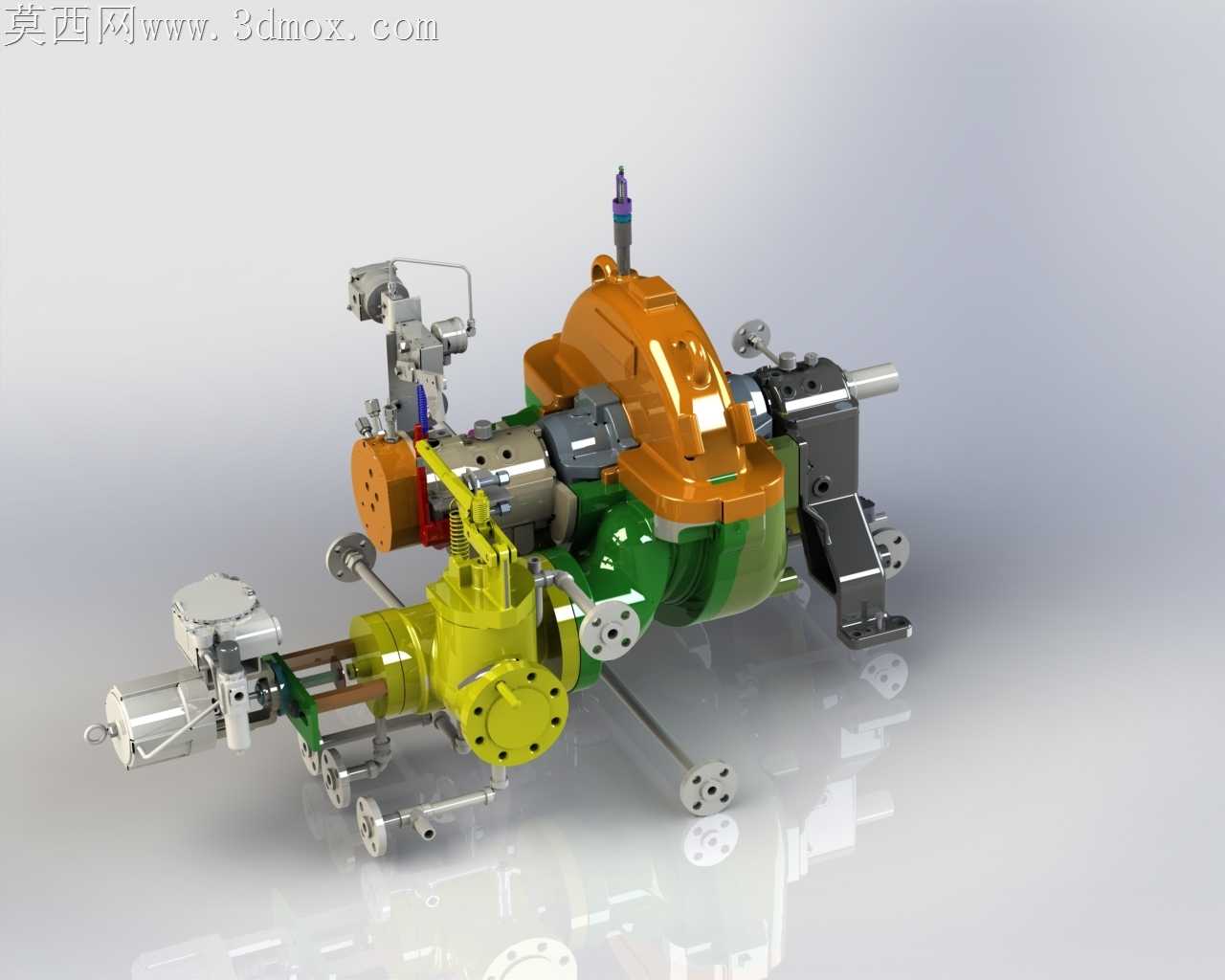

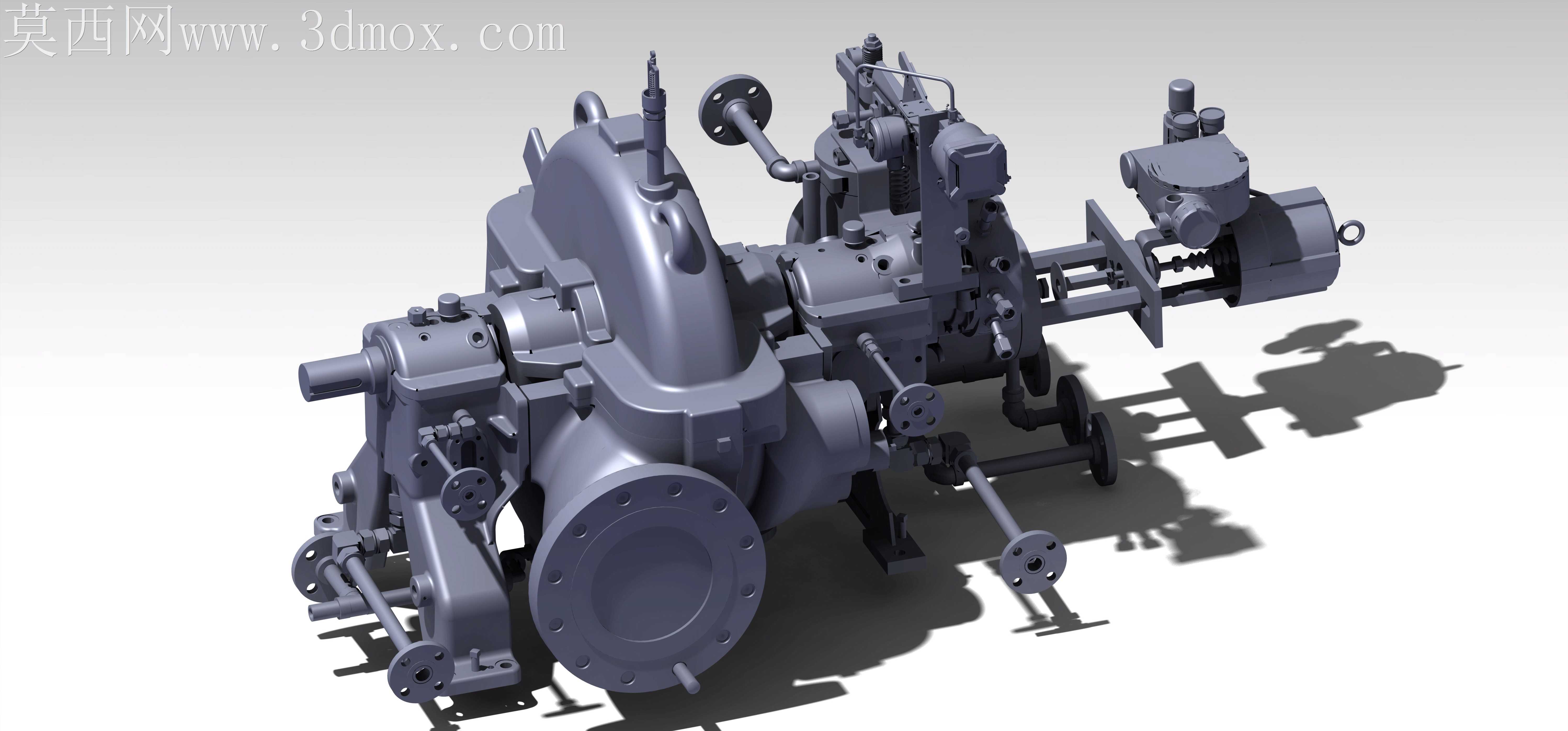

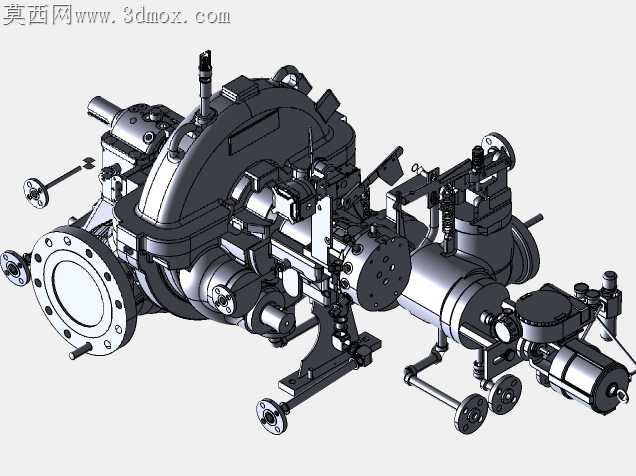

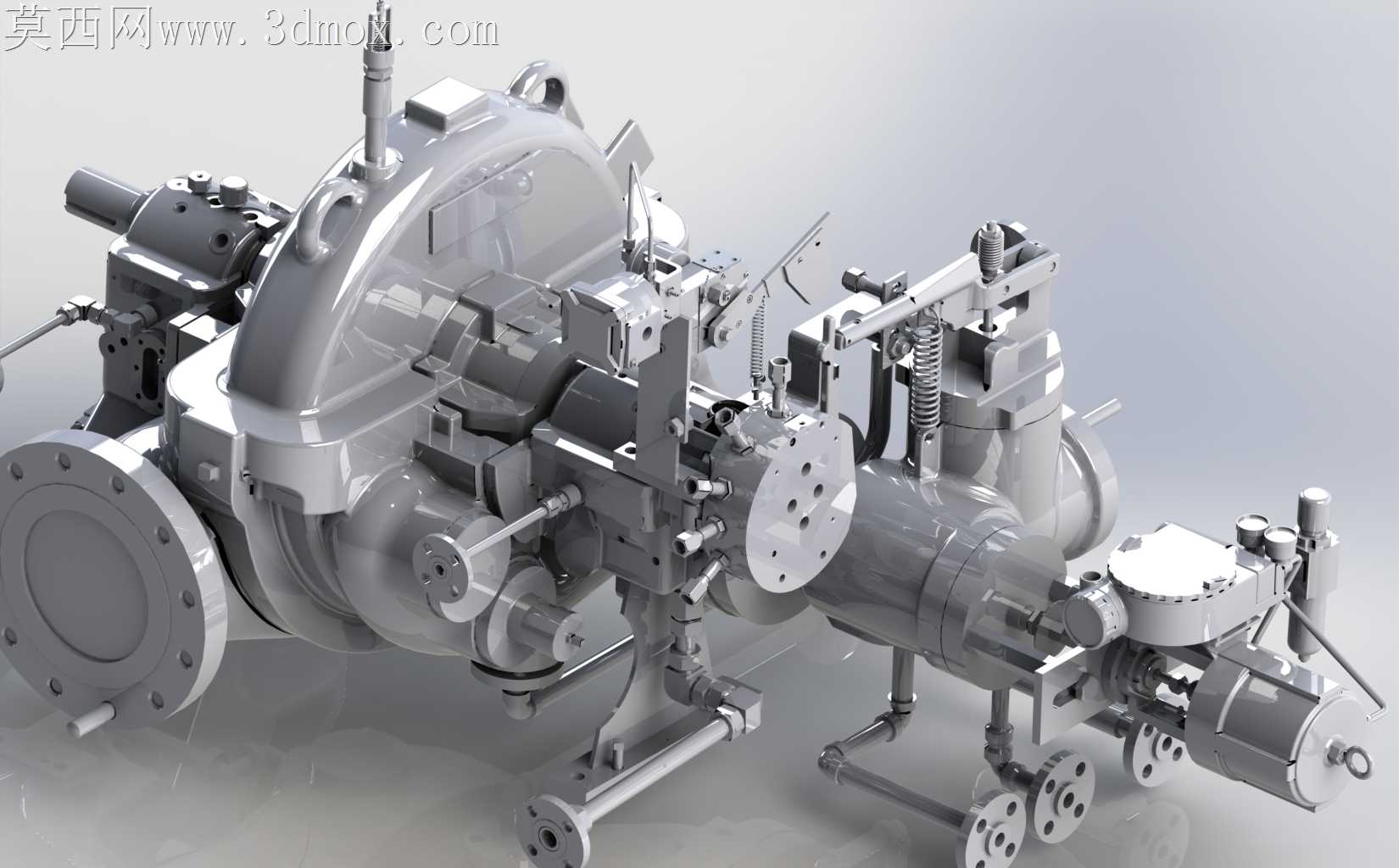

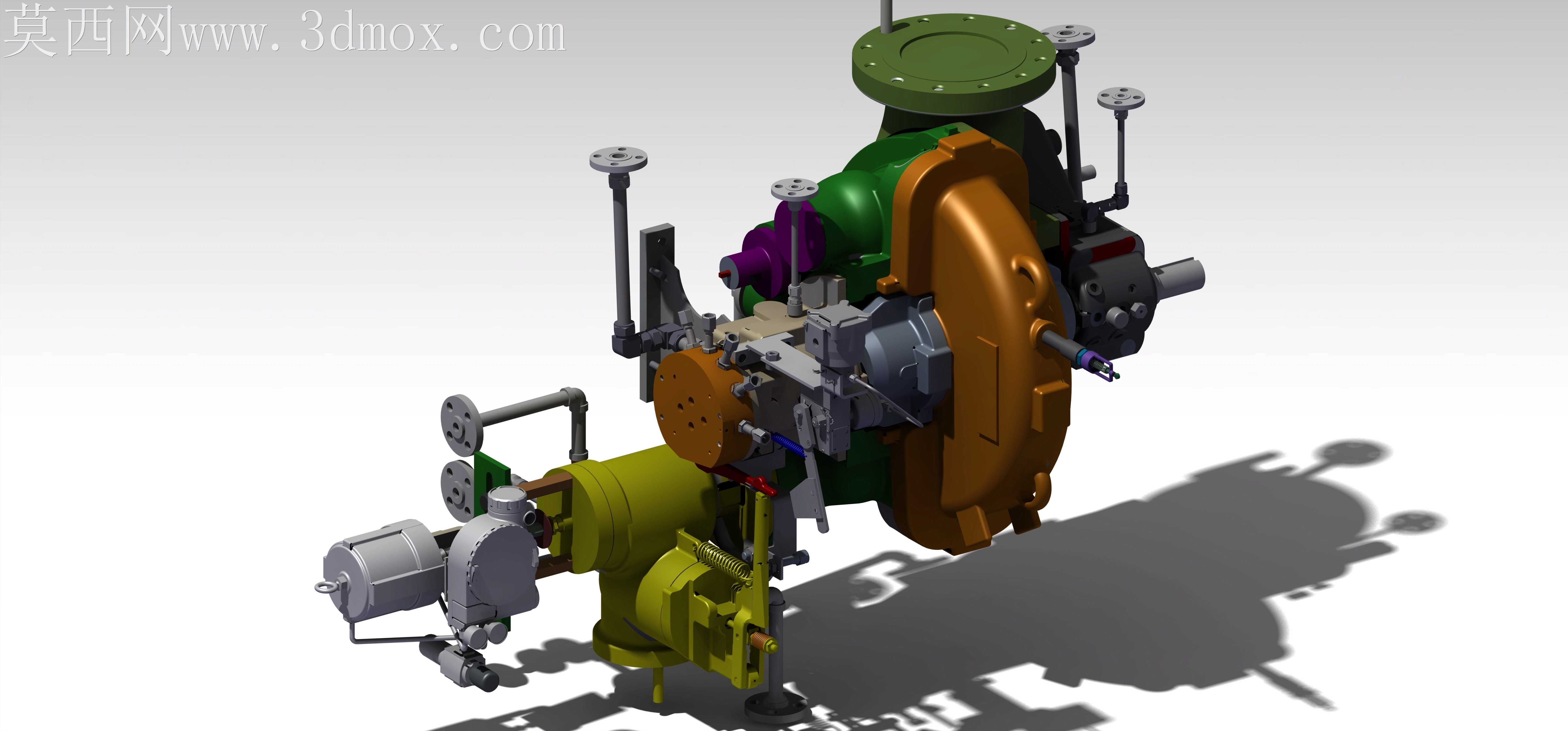

刚拿到这套涡轮除湿器的工况需求时，最先卡壳的是进汽压力波动区间的适配，现场反馈峰值能摸到9.27巴，常规密封结构在这种波动下很容易出现密封面啃蚀的毛刺，之前做同转速设备时吃过这个亏，1870转/分的运行转速下，哪怕0.02毫米的密封面错位，跑合三个班次就会出现蒸汽泄漏带水的问题。做结构排布的时候没按常规除湿器的同轴布局走，特意把调节机构和抽湿腔体做了侧置偏移，就是为了给中循环模式下的温度控制模块留出安装空间，毕竟要适配1530？不对，是1530毫米通径的中循环管路，腔体内部的导流叶片角度反复调了七次，最开始做的等距叶片在高转速下会出现局部涡流，带水蒸汽撞在腔壁上会形成二次夹带，反而降低除湿效率，最后把靠近进汽口的三片叶片做了3度的倾角差，才把出口蒸汽干度提上来。跨格式转档的时候踩了不少坑，不同软件里的弹簧预紧量算出来总有偏差，最开始转过去的模型里，调节弹簧的预压行程差了0.8毫米，实际装配的时候会导致调节阀在6巴工况下提前开启，达不到额定的除湿压力阈值，后来特意把弹簧座的配合公差从H7/g6调到了H6/h5，就是为了抵消转档带来的形位公差偏差。做量产结构取舍的时候，把原本一体铸造的腔体支架改成了分体螺栓连接，不是为了省加工成本，是现场安装空间局促，一体支架根本塞不进管路夹层，分体结构虽然多了八组连接螺栓，但安装时能先固定腔体再拼接支架，不用像之前那样整台设备吊进去对位。还有那个FRL接口的布局，最开始放在腔体顶部，现场运维说接气源的时候要爬两米多的操作平台，后来改到了侧下方45度位置，站在地面就能插拔气管，运维效率提了不少。整套模型里的紧固件都做了防松结构匹配，毕竟是高速旋转设备，普通平垫在长期振动下容易松脱，所有连接位置都配了止动垫圈，连调节杆的锁紧螺母都做了双螺母防松，就是怕运行中出现部件移位。之前做实训项目的时候见过学生把涡轮叶片的根部圆角做太小，高速运转下直接出现应力断裂，这次特意把所有叶片根部的圆角统一设成R2，既不影响导流效率，又能把应力集中系数降下来，算下来在额定转速下的疲劳寿命能提三倍多。
