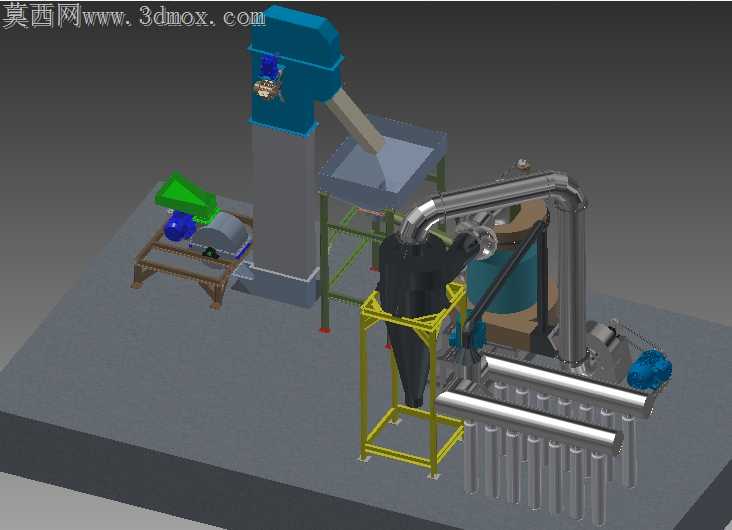

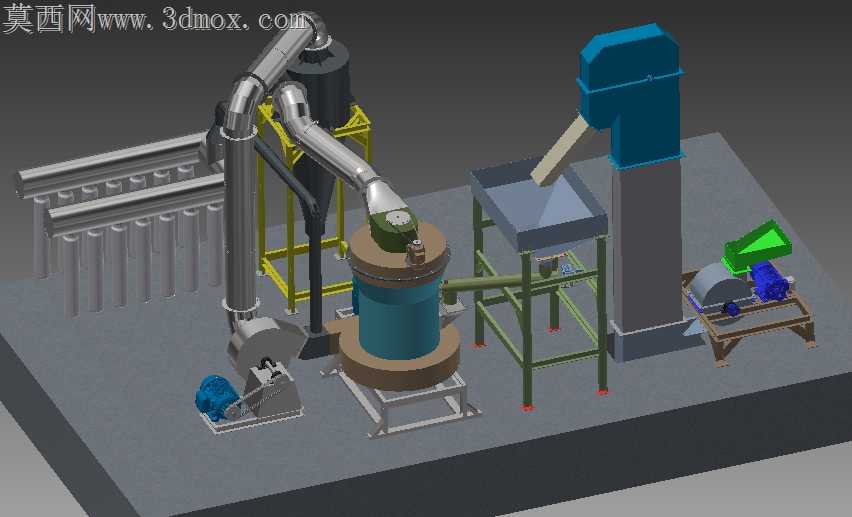

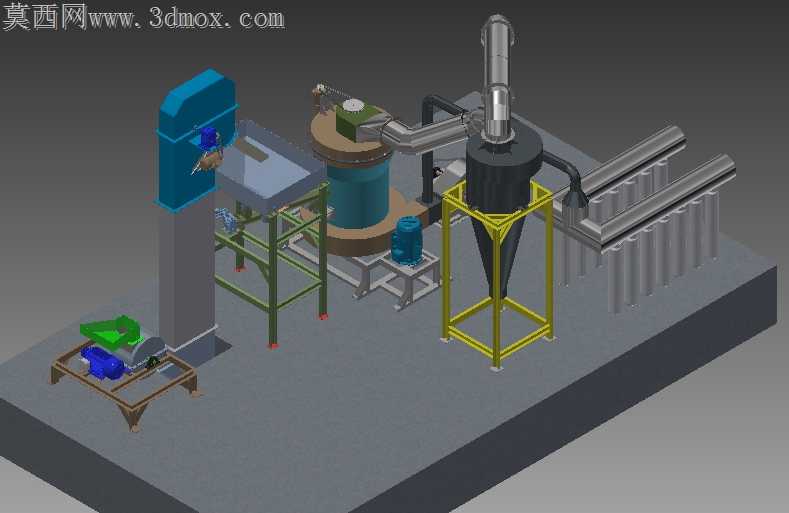

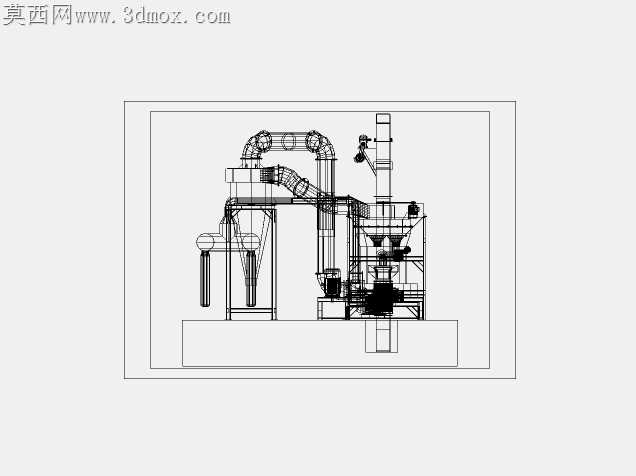

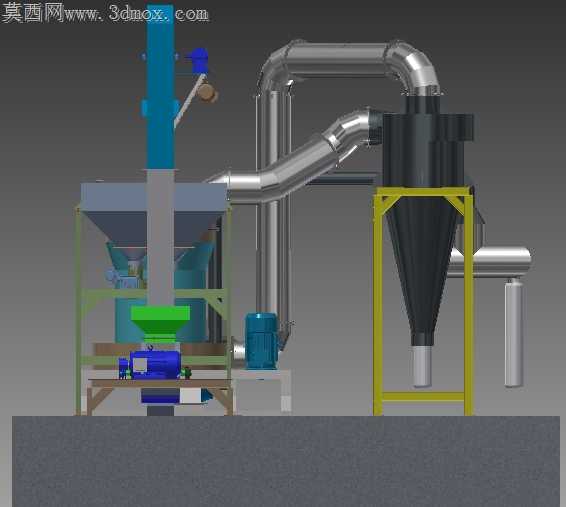

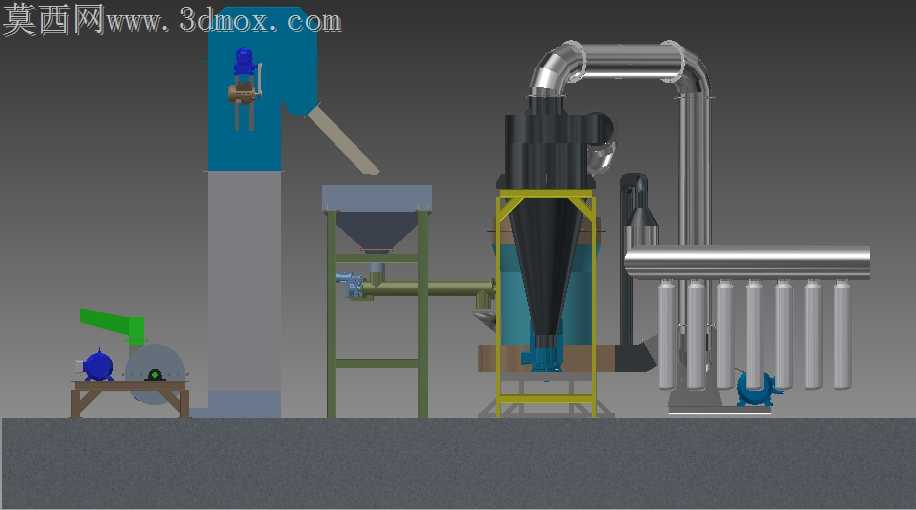

耐火材料生产用雷蒙磨粉产线结构设计

刚拿到耐火砂浆产线的工况需求时，最先卡壳的是进料段的扬尘问题，现场反馈原有设备运行时接料口的粉尘外溢量超标，磨腔周边的密封件三个月就会被硬质粘土颗粒磨出贯穿性划痕。做这套结构的时候特意把进料溜槽的倾角压到了37度，既不会让湿粘的粘土堵在溜槽内壁，又能让物料落料点刚好对准磨辊的碾磨区中心，避免偏磨导致的出料粒度不均。之前做同类型设备时踩过管道共振的坑，这次把风送管道的弯头曲率半径调到了管径的2.5倍，还在管道和旋风分离器的衔接处加了一段软连接，试装时测了下满负荷运行的振动值，比常规结构低了近40%。分析磨辊总成的装配公差时，特意把轴承座的同轴度公差收紧到了0.02mm，之前有客户反馈旧设备运行半年就出现轴承抱死，拆检后发现是同轴度偏差导致的偏载磨损，这次还在磨辊密封处加了两道防尘迷宫结构，就算有细粉窜过第一道密封，也会被第二道的回油槽带回到磨腔里，不会进到轴承润滑腔。配套的斗式提升机和给料机的衔接高度改了三次，一开始留的高度差太大，物料落料时会砸坏给料机的输送带，后来把高度差压到120mm，还在溜槽内壁贴了耐磨衬板，就算是硬度较高的火砖原料块落下来，也不会直接冲击输送带表面。做结构取舍的时候没选过于复杂的变频给料结构，耐火材料厂的车间维护人员大多对复杂电控不熟悉，就用了简单的重力式锁风给料结构，故障率低，日常维护只需要定期检查翻板的磨损情况就行。跨软件转档的时候发现管道衔接处有几处曲面破面，花了两个晚上把所有衔接面做了曲率连续处理，不会出现后期出工程图时剖面线错位的问题。图纸标注的时候特意把所有易损件的安装尺寸做了醒目标记，客户后期更换磨辊、磨环这些配件的时候，不用反复核对装配关系，照着标注尺寸就能快速完成更换。这套产线专门针对耐火砂浆和耐火砖行业的原料特性做了适配，磨腔内部的衬板用了高铬铸铁材质，比普通锰钢衬板的使用寿命长两倍以上，就算是磨蚀性强的粘土熟料，也能保证长期稳定运行。风选系统的调节风门做了刻度标识，操作人员可以根据出料细度要求快速调整风门开度，不用反复试机找参数。之前实训带学生做类似设计时，很多人会忽略收尘段的阻力匹配，这次把旋风分离器的进口风速控制在18m/s，既保证收尘效率，又不会让系统阻力过大导致风机能耗升高，满负荷运行时的出料粒度能稳定在要求的范围内，不会出现过磨或者粗颗粒混料的情况。
