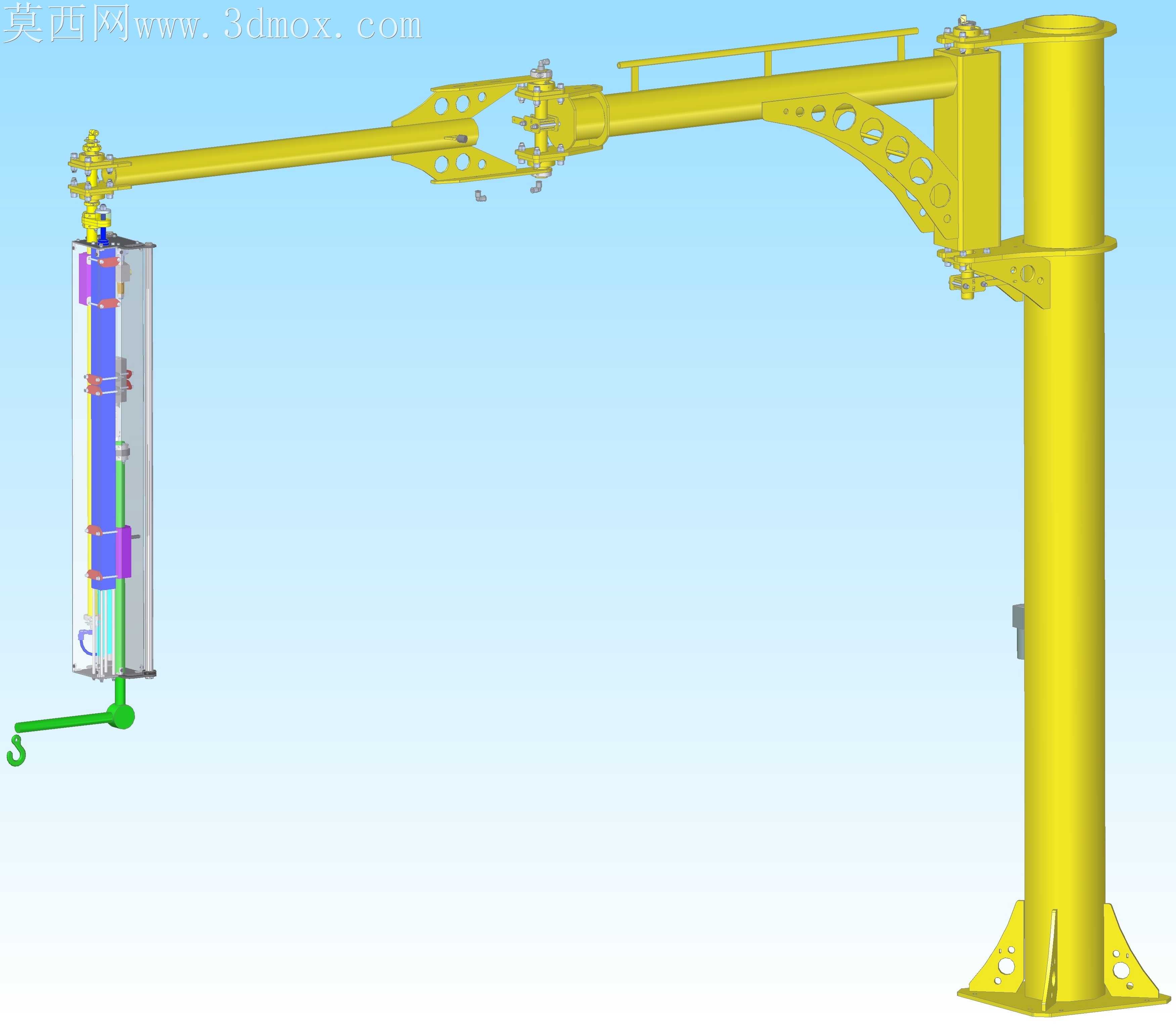

带重量检测功能的铰接式气动助力起重机械手

刚拿到车间反馈的工况需求时，最先要解决的就是立柱底座安装面的切削毛刺问题——之前试装的原型件因为底座法兰面留了0.2mm的铣削飞边，打膨胀螺栓固定时立柱垂直度偏了1.2度，悬臂伸到最大行程时末端抖得厉害，连吸附工件的真空吸盘都晃得吸不稳。后来调整了底座加强筋的焊接坡口角度，把筋板和立柱筒体的焊缝从连续角焊改成断续段焊，既减少了焊接热变形带来的立柱扭曲，也没降低整体的结构强度，毕竟车间里每天要吊上百次150kg以内的工件，焊缝疲劳开裂是必须提前规避的隐患。

做这套结构的时候特意把重量检测模块嵌在了平衡器的输出端，没有像常规方案那样把传感器装在抓取夹具上——之前做过的同类设备把传感器装在末端，每次换不同的夹具都要重新校准零点，产线工人嫌麻烦经常跳过校准步骤，最后重量检测功能直接成了摆设。现在把检测点放在平衡器输出侧，不管前端换真空吸盘、夹爪还是吊钩，传感器采集的都是末端负载的真实重量，超过设定阈值就会锁死悬臂的回转动作，避免超重起吊带来的侧翻风险。

跨软件转档的时候踩过不少坑，最初用中间格式导文件时，悬臂上的减重镂空孔面出现了碎面褶皱，拿到加工中心编程时识别出来的刀路乱跳，后来把这些镂空结构的圆角统一调整成R5标准值，既避免了转档时的曲面破面问题，也让激光切割下料时不用频繁换刀，加工效率提了近三成。直线导轨的安装基准面特意留了0.1mm的刮研余量，装配时不用靠塞垫片调平行度，推着手柄沿导轨走全程都没有卡滞点，工人操作时能明显感觉到手感更顺，不会像之前的旧设备那样走到导轨中段就发涩。

铰接关节处的阻尼调节结构也做了取舍，原本想加个数控阻尼阀根据负载自动调节回转阻力，后来考虑到车间粉尘大，电控阀的阀芯容易卡滞，换成了手动调节的摩擦片结构，日常维护只需要定期紧一下调节螺母就行，不用拆检阀件。平衡器的气动回路加了个小型储气罐，就算车间临时断气，悬臂也不会突然下坠，能稳稳停在当前位置，避免砸伤工件或者操作人员。之前做实训项目时见过学生因为没加断气保护，模型吊着重物直接掉下来砸坏了台架，这个细节从一开始画草图时就记在必须做的结构清单里。

末端的抓取接口做了快换设计，不同的夹具只要对准插销拧一个锁紧旋钮就能固定，不用拧一堆螺栓，产线换产时能省不少时间。整个悬臂的受力点都做了有限元校核，最大负载下的变形量控制在0.8mm以内，不会因为悬臂下弯导致导轨卡滞。
