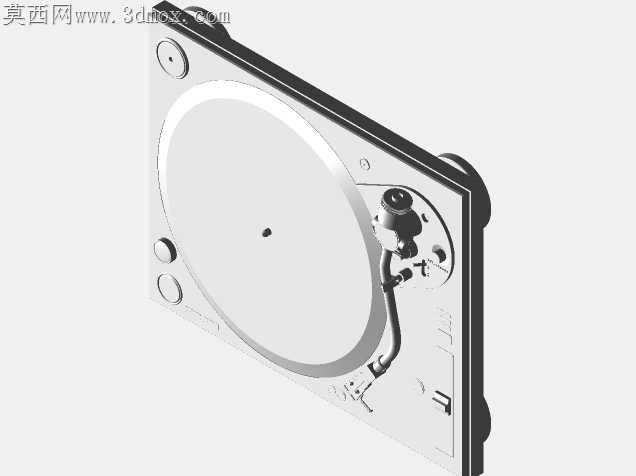

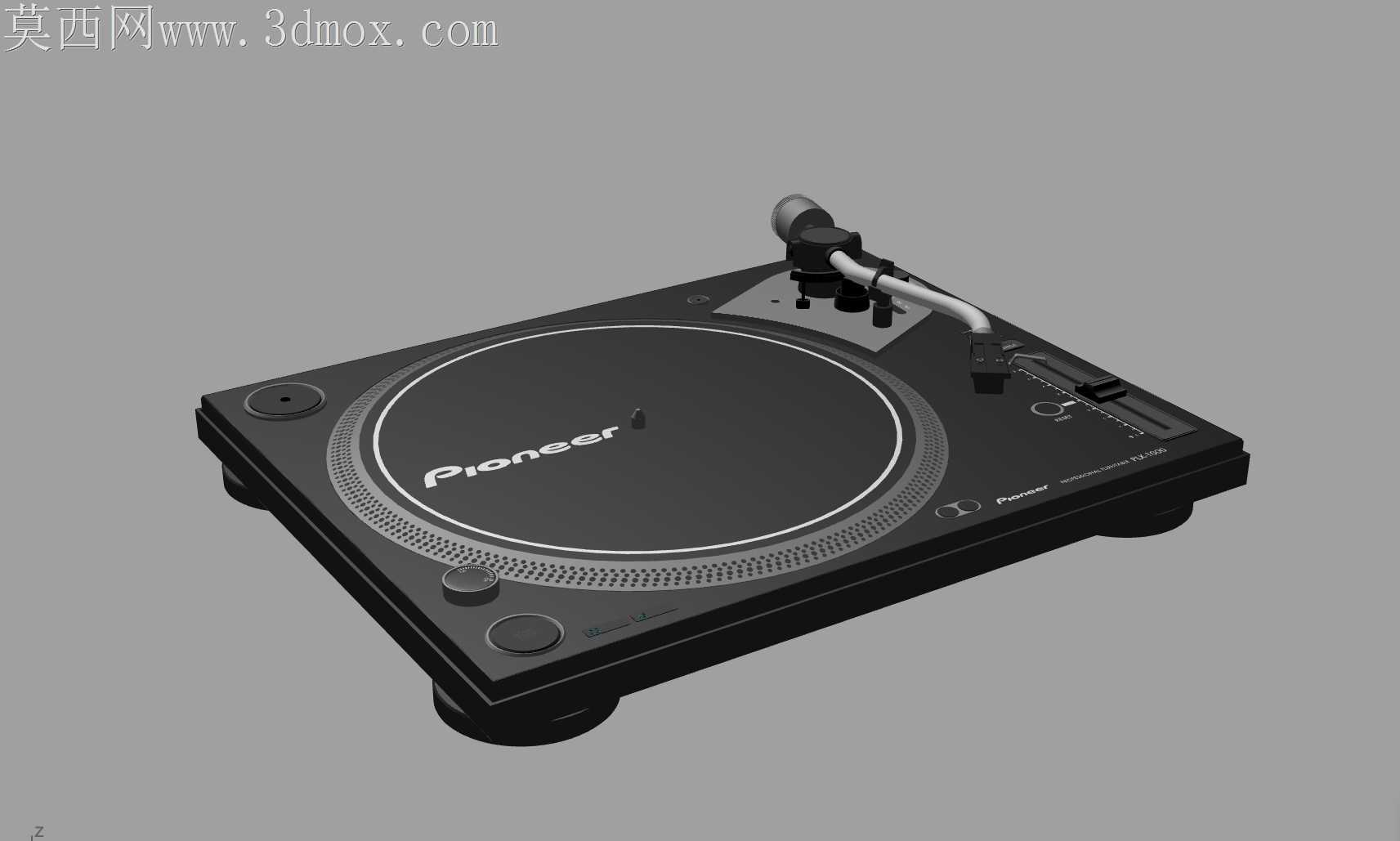

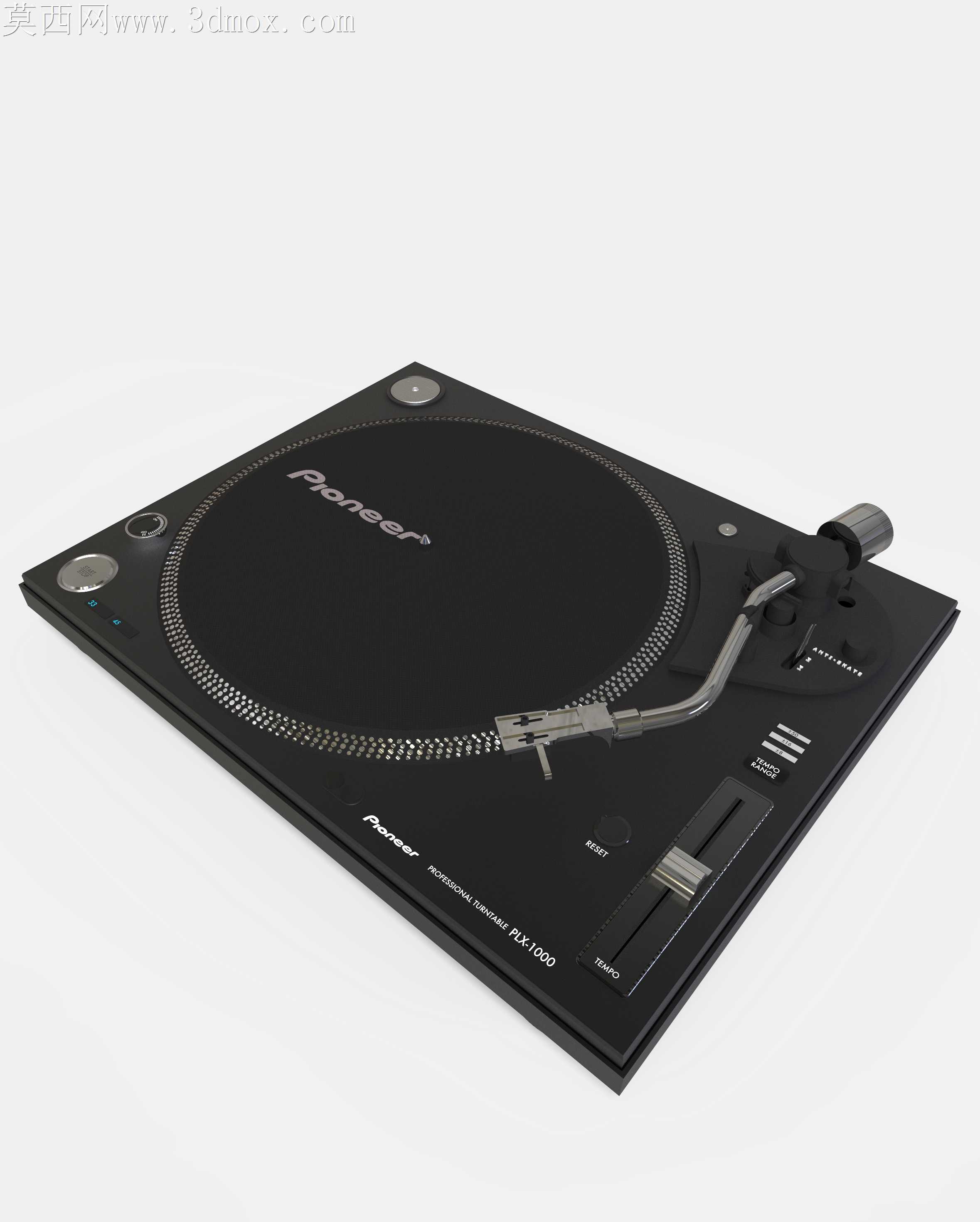

先锋PLX500黑胶唱机外观结构还原

刚拿到实物测绘数据的时候，最先注意到唱盘边缘的防滑胶圈和金属承托台的配合公差，之前帮朋友改入门唱机模型时没处理好这个位置的间隙，渲染出来胶圈像浮在台面上，这次特意在曲面贴合处留了0.12mm的过盈量，避免转档后出现面重叠的破面问题。唱臂的配重块是这次曲面设计花时间最多的部分，实物的配重块是带细微防滑滚花的圆柱，一开始用纹理贴图做，转成通用格式后滚花直接糊成一片，后来改用浅浮雕结构做微凸纹理，既保证不同软件打开都能看到细节，又不会让面数过高拖慢渲染速度。推子区域的刻度标识没直接用贴图，而是做了0.08mm的凹刻结构，之前做同类设备模型时用贴图，换个渲染环境刻度就会出现反光错位，凹刻结构不管调什么材质参数，刻度的阴影都能自然呈现。唱盘表面的品牌标识位置反复核对了三次实物比例，一开始把标识做的太靠唱臂侧，对照实拍图调整了三次偏移量，才和实物的视觉重心对齐。转盘下方的驱动结构没做完全简化，保留了轴承卡位的凸台结构，之前做展示模型把内部全掏空，有做改装的朋友拿去参考时找不到卡位尺寸，这次特意把经常改装调整的几个卡位结构都做了准确还原，不用再反复核对实物测量。机身侧边的散热槽做了不等深处理，靠近唱臂驱动电机的位置槽深0.8mm，边缘位置槽深0.5mm，和实物的散热结构逻辑一致，不是统一深度的装饰槽。面板上的功能按键做了细微的弧面凸起，不是平贴在面板上的薄片，按键边缘留了0.1mm的装配间隙，模拟真实按键的按压活动空间。脚钉的防滑橡胶垫做了分层结构，金属脚钉和橡胶垫的衔接处做了收边处理，不会出现两个部件硬接的生硬感。做跨格式转档测试时，发现唱臂的转轴位置如果用一体化曲面，转成STL后会出现法线翻转，特意把转轴拆成三个独立部件做装配约束，不管导入哪个渲染软件都不会出现面发黑的问题。整个模型的面数控制在合理区间，没有多余的碎面，做产品渲染或者结构参考都能直接用，不用再花时间清理破面。
