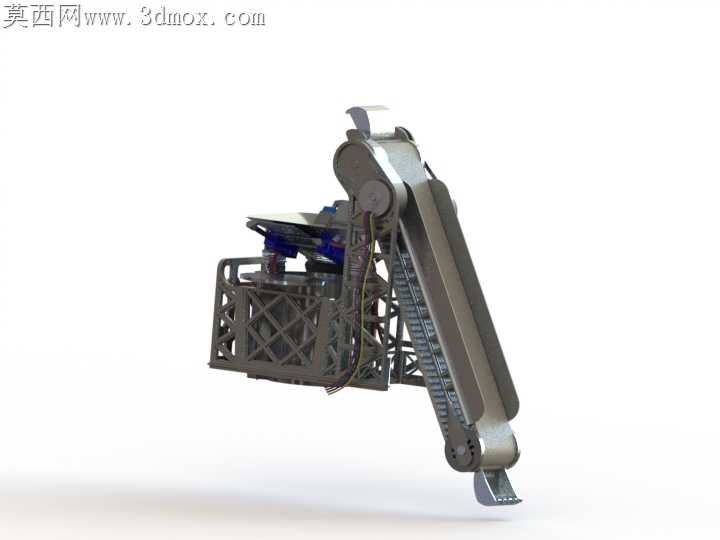

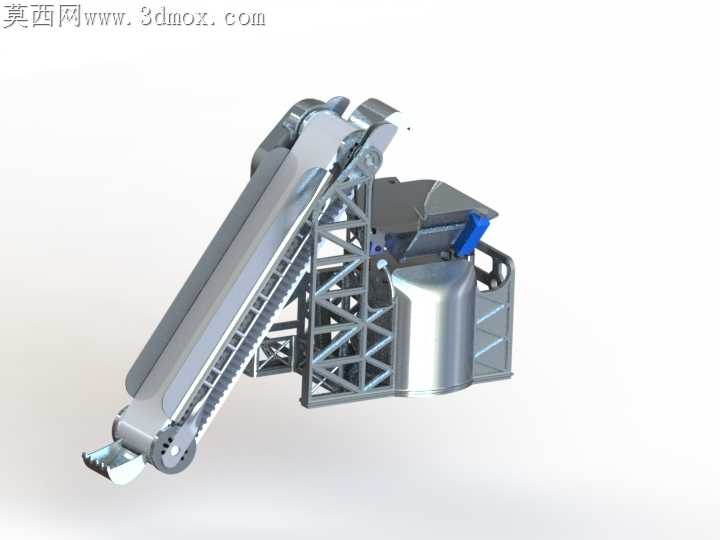

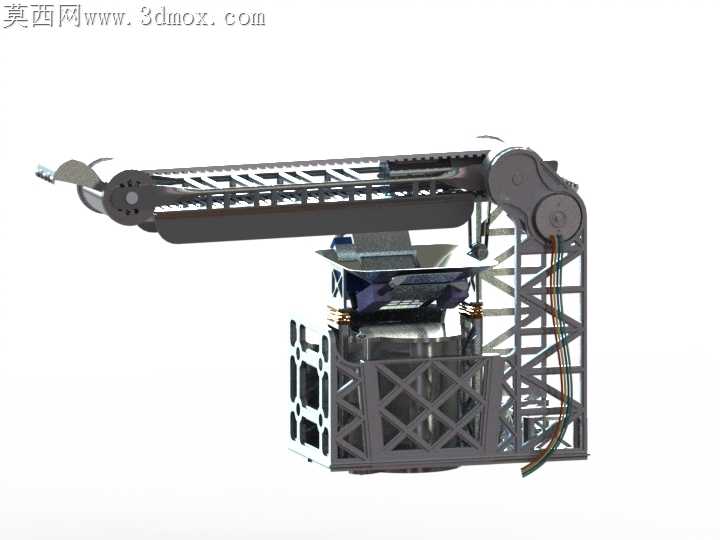

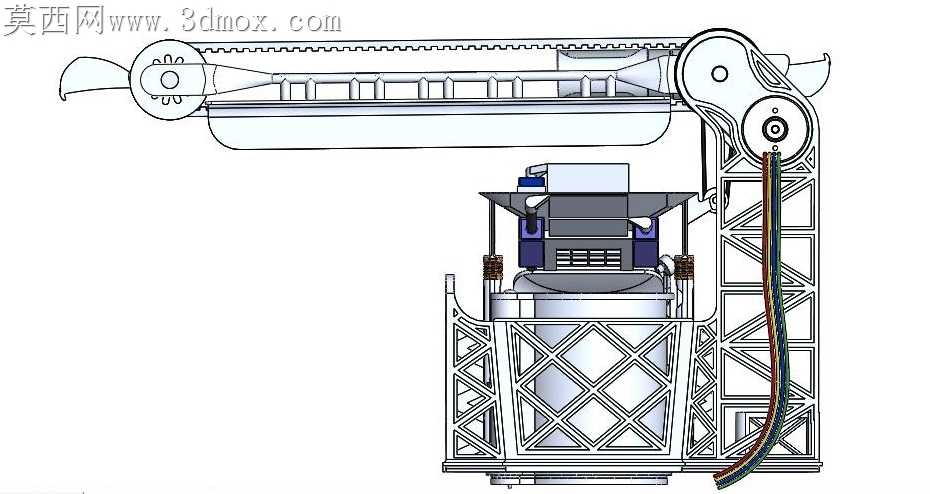

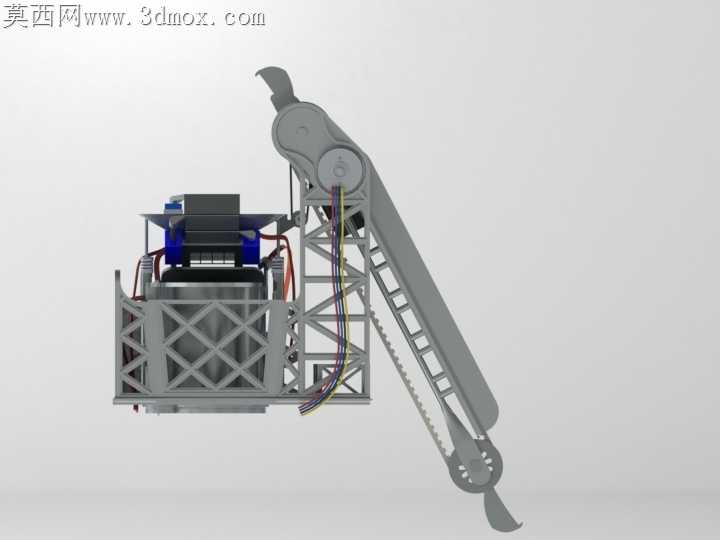

三岔岩月球表面样品采集装置

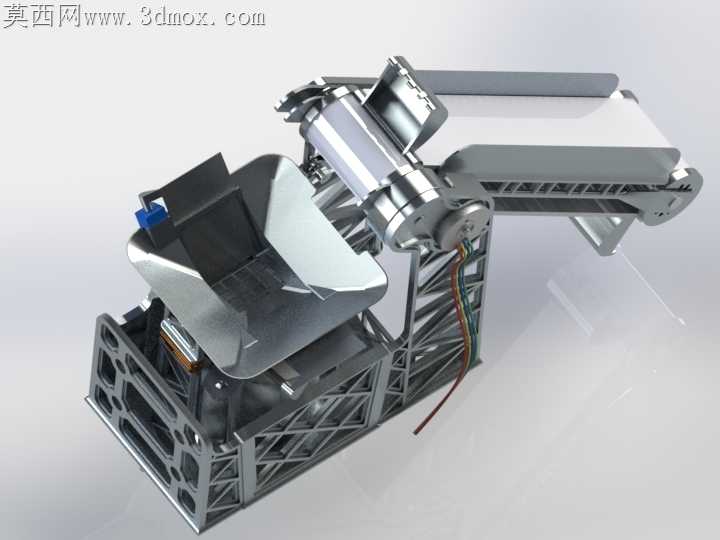

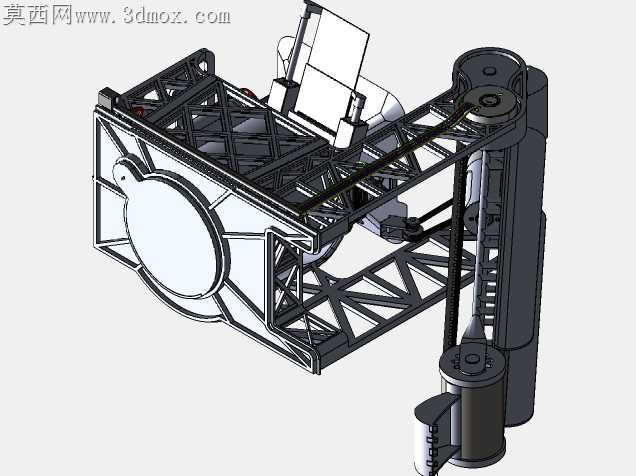

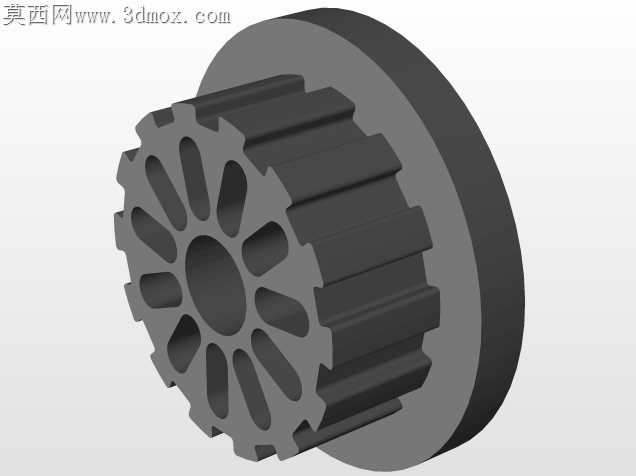

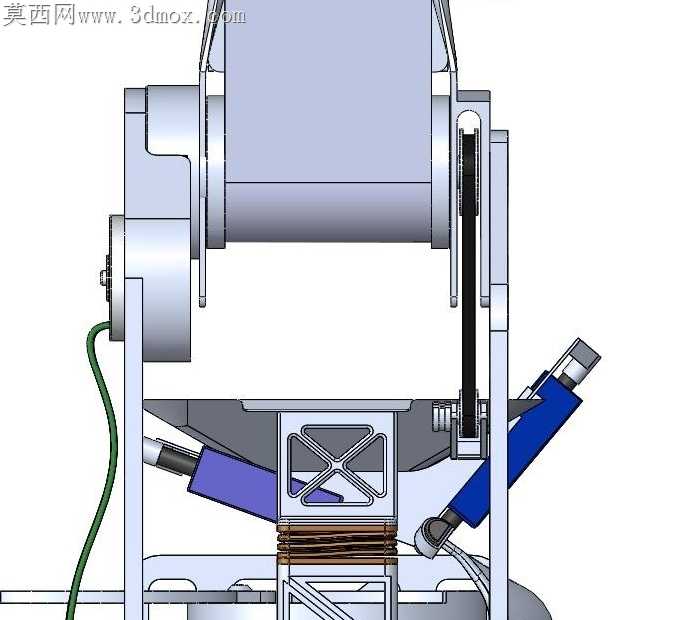

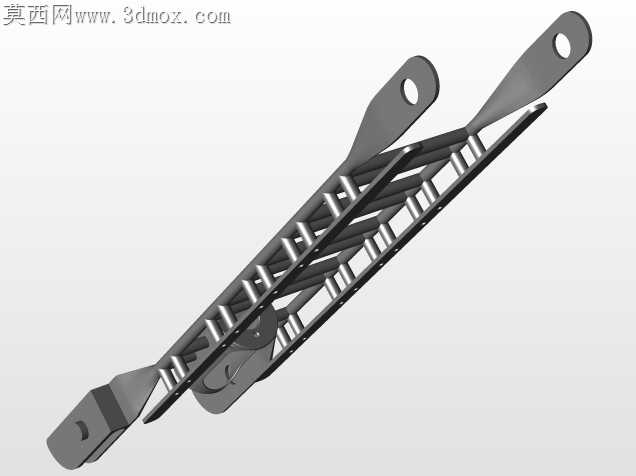

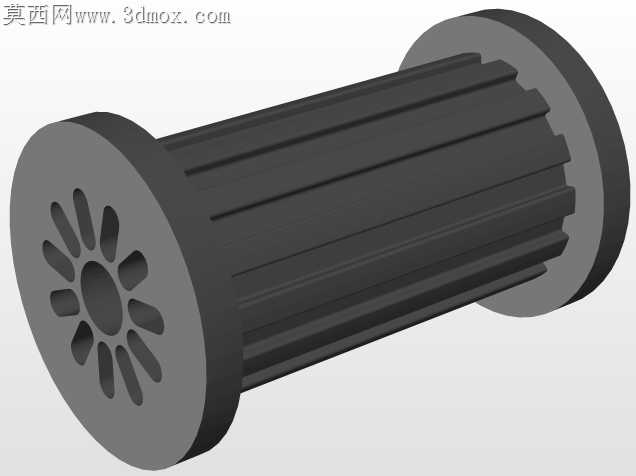

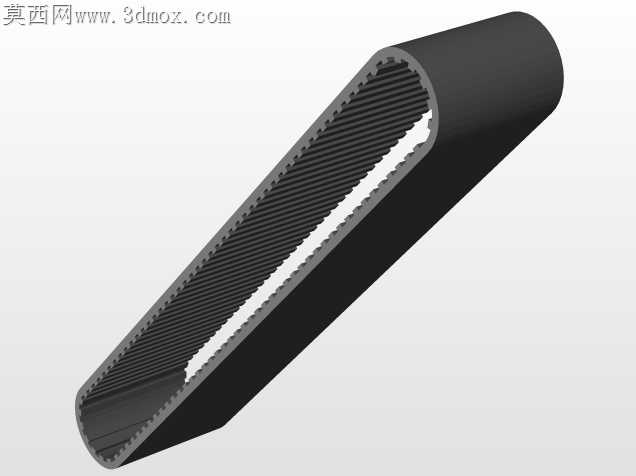

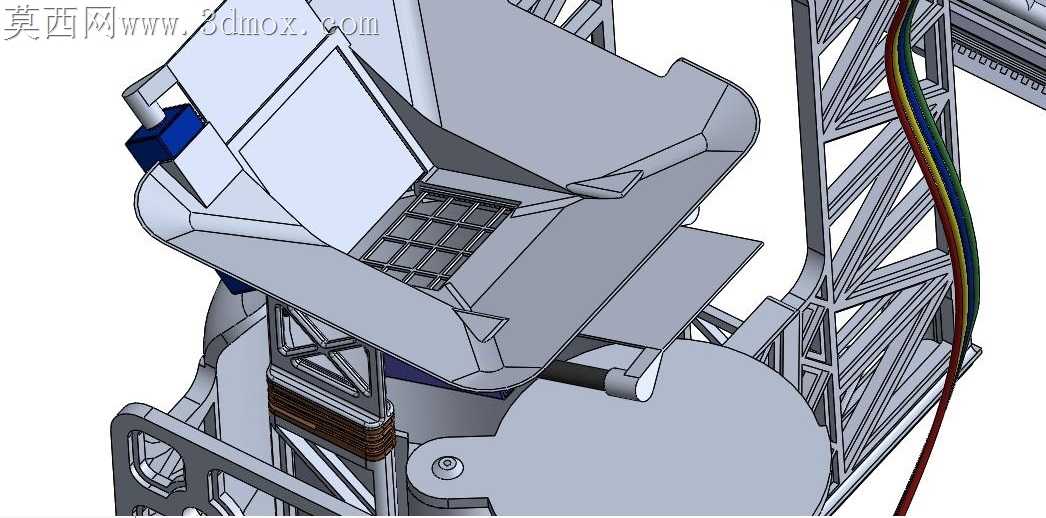

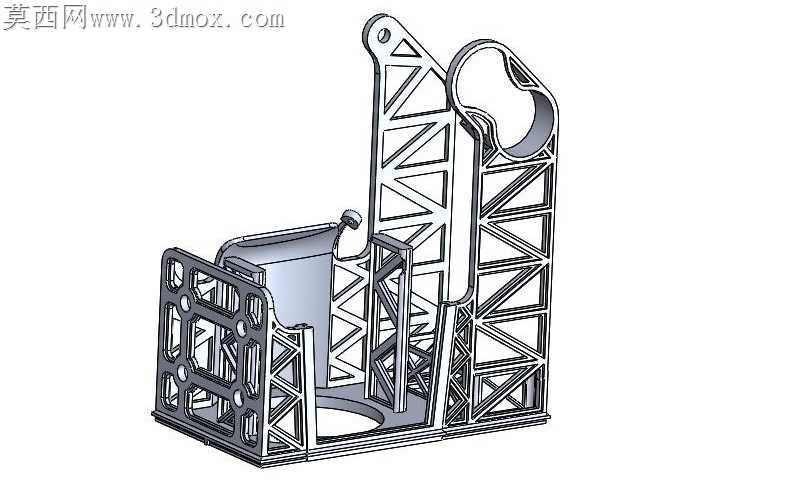

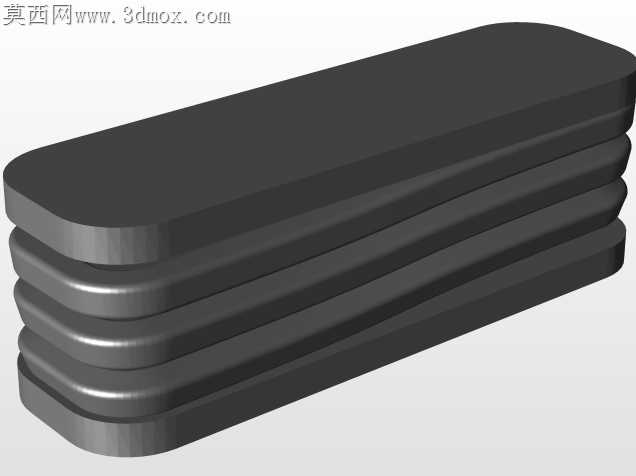

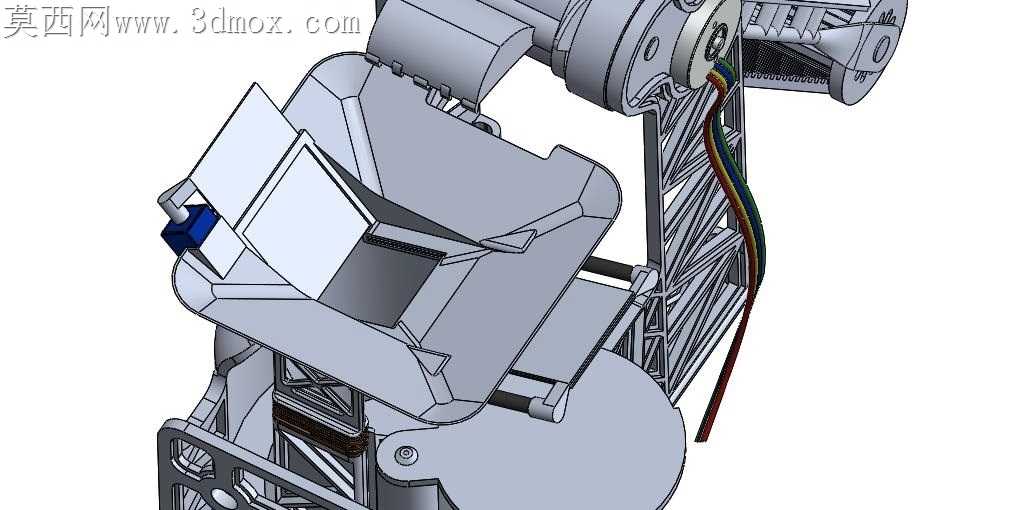

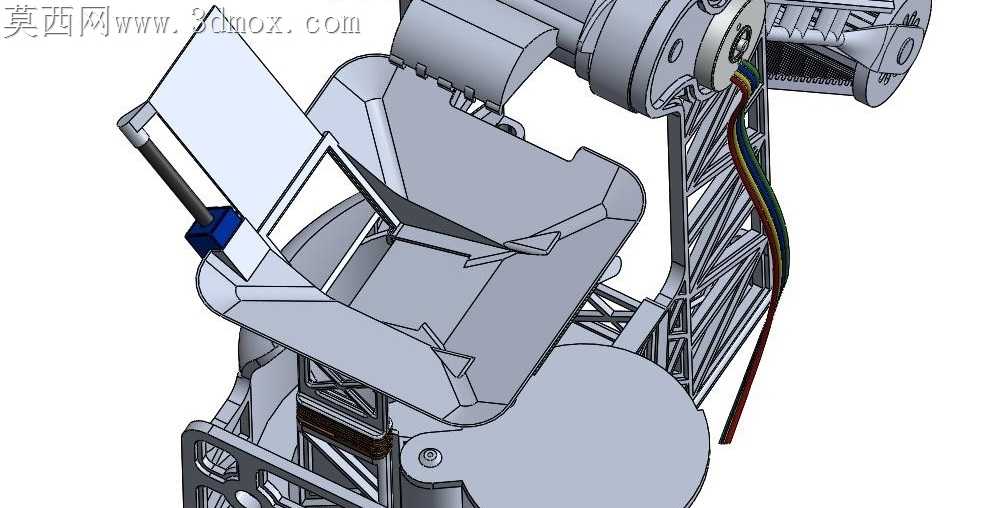

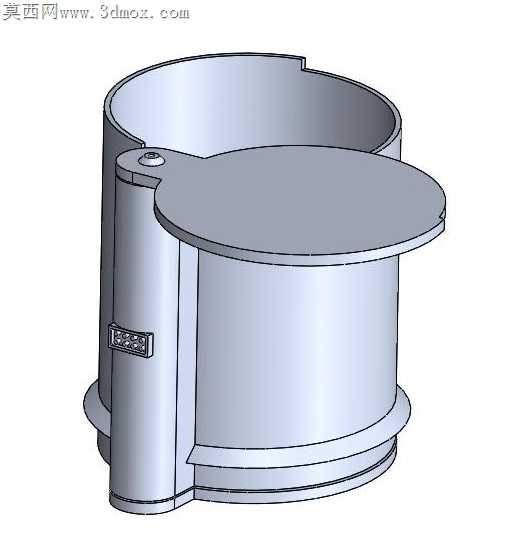

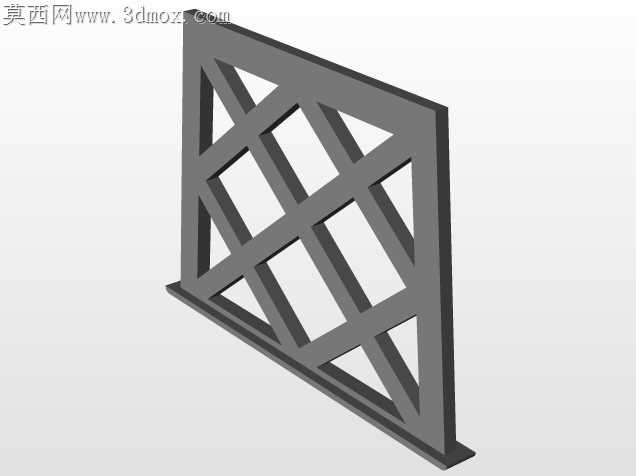

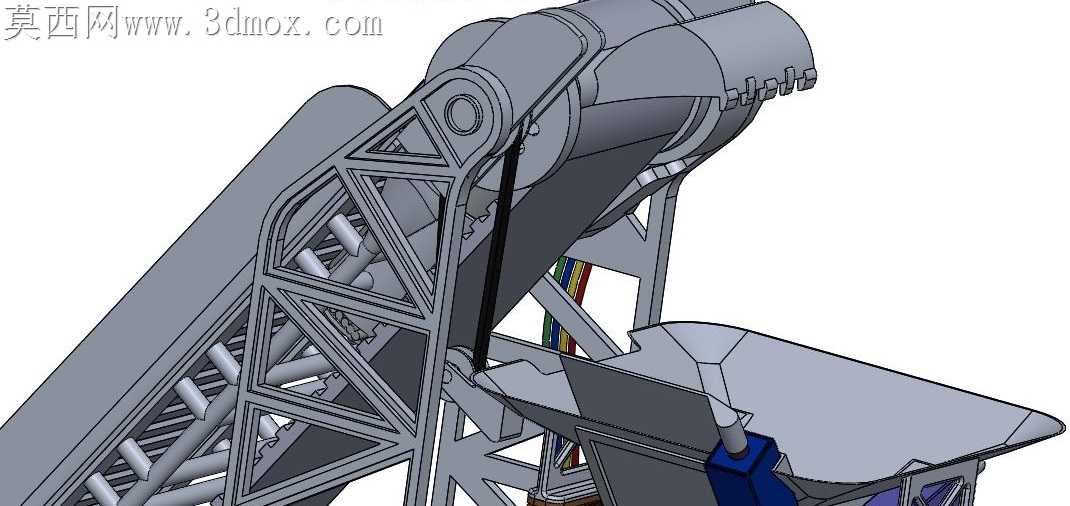

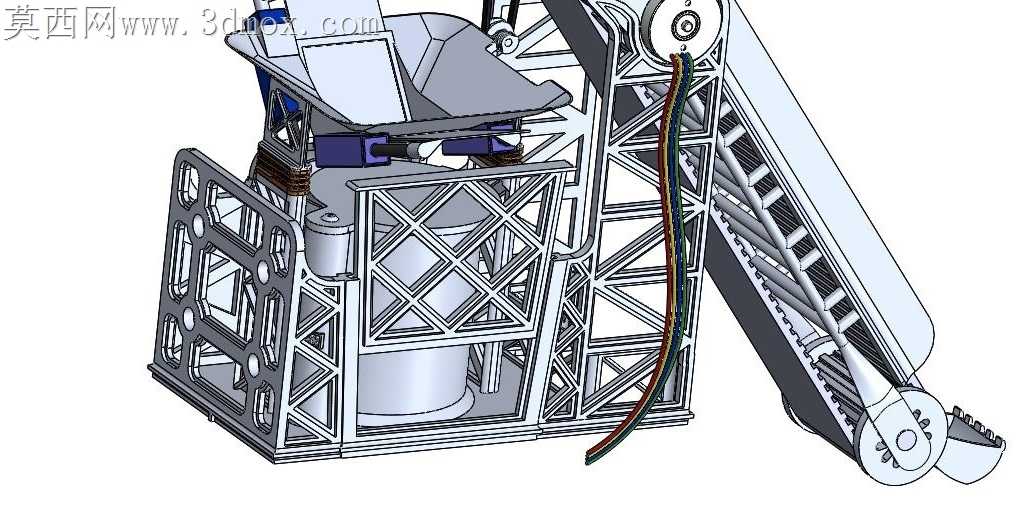

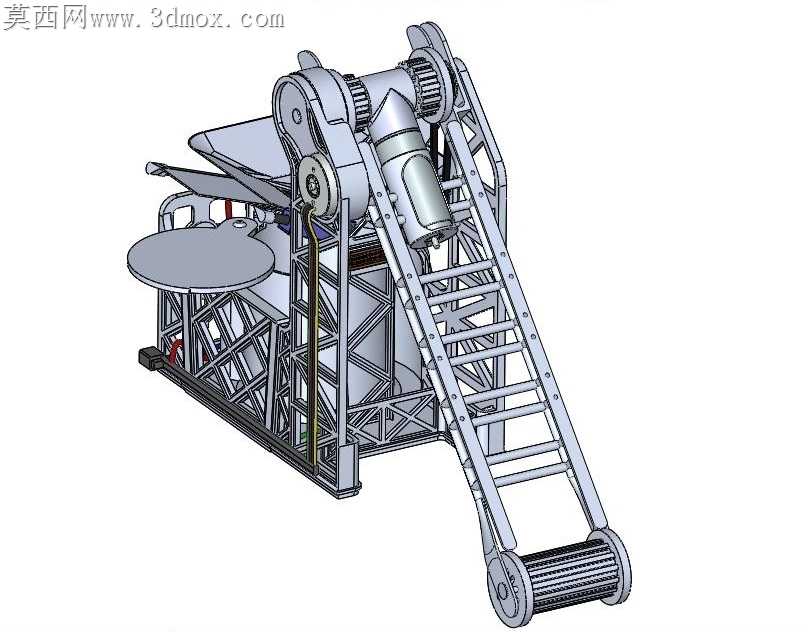

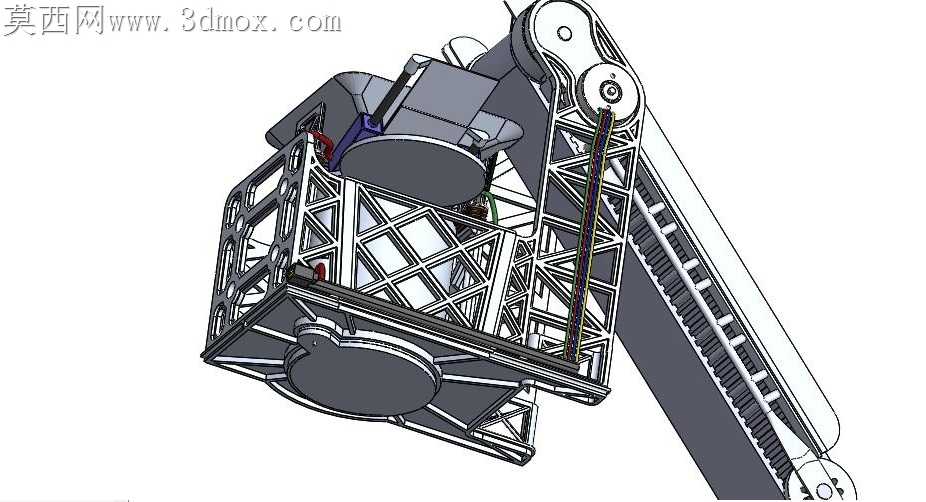

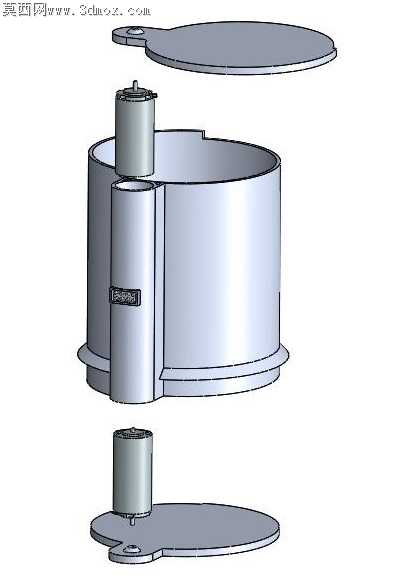

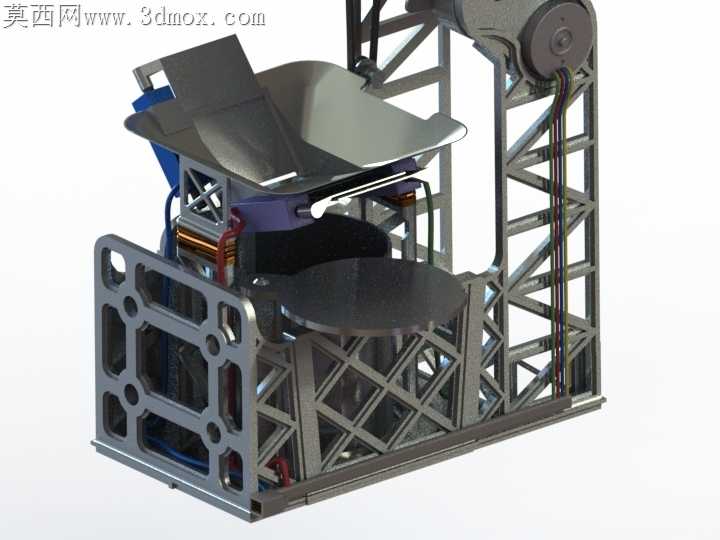

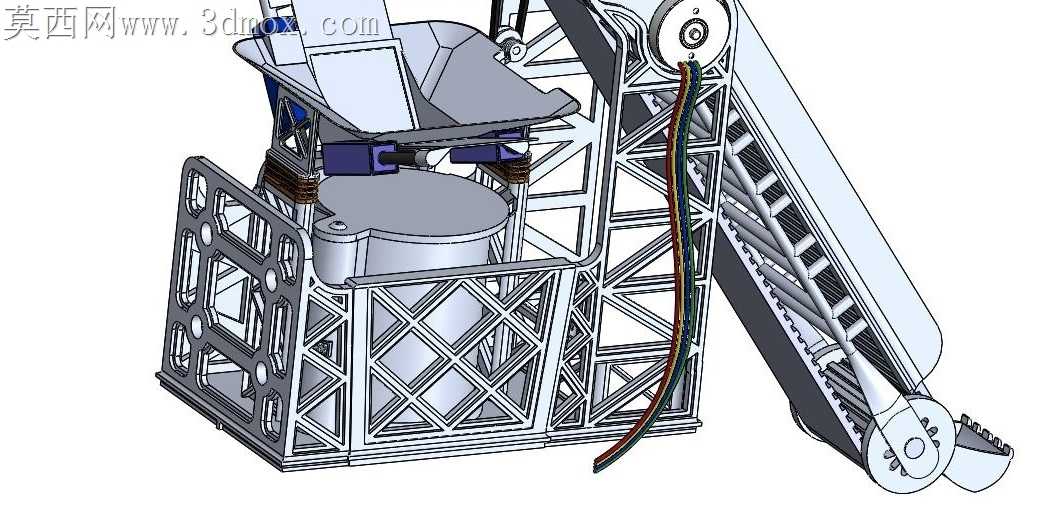

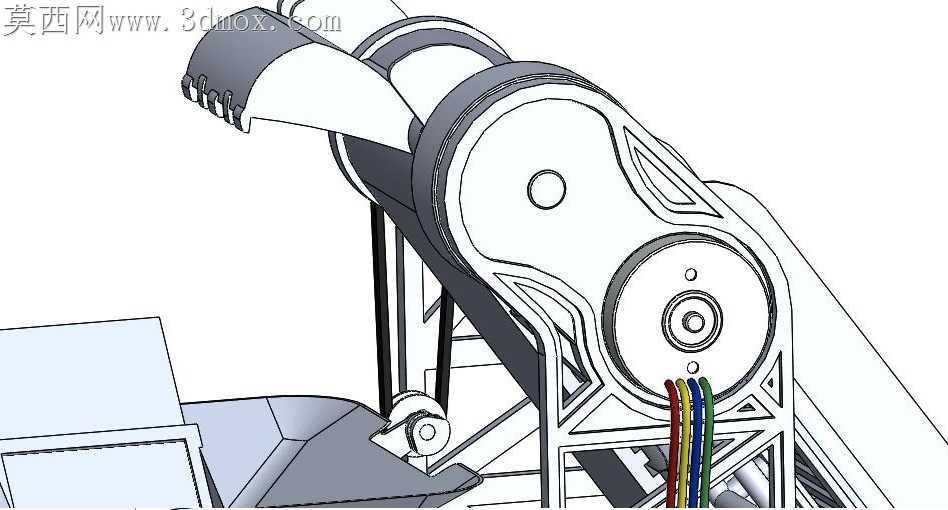

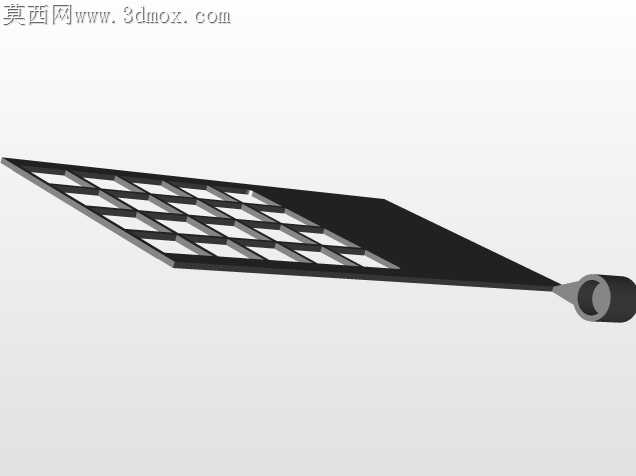

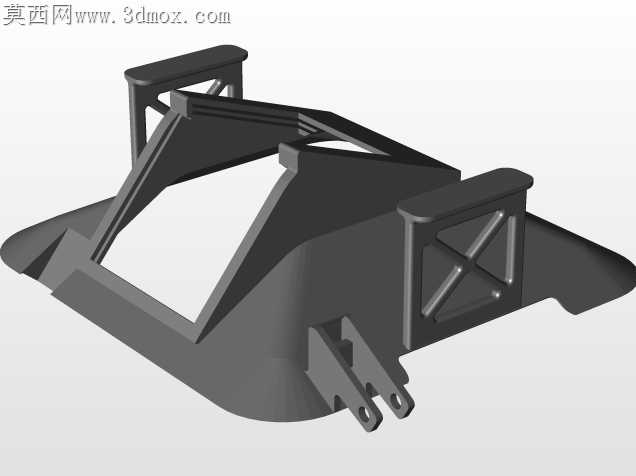

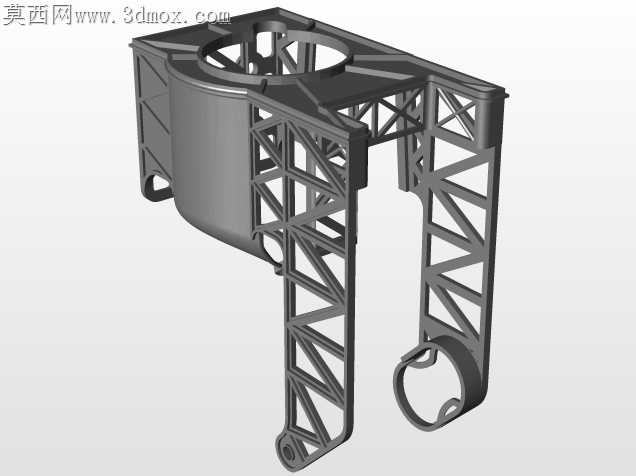

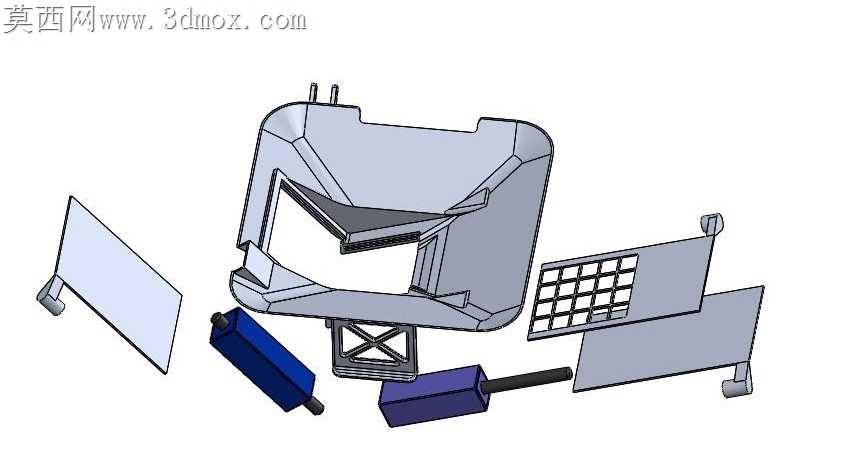

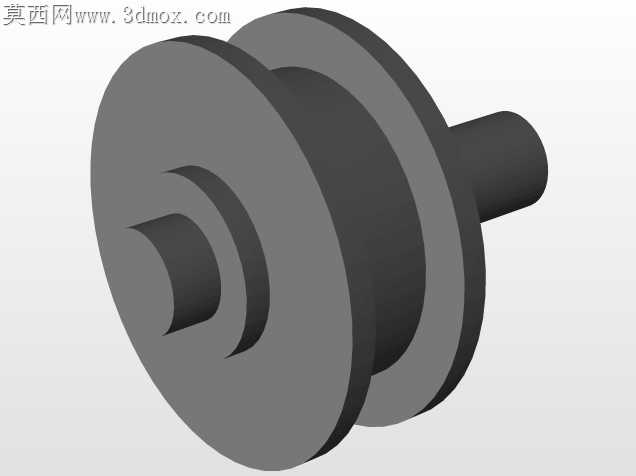

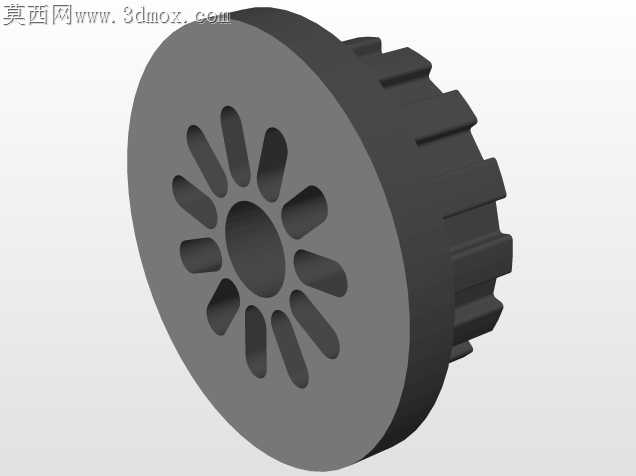

当初做这套采样模块的结构时，最先卡壳的是桁架部分的切削毛刺处理，7075铝型材铣削后棱边的飞边如果不做0.2mm的倒角钝化，太空环境里温差交变下很容易脱落形成多余物，污染采集到的月壤样本。皮带传动和底扣的配合公差我前后调了七版，最开始留0.1mm间隙的时候，低温环境下皮带收缩率达到1.2%，直接出现卡滞，后来把间隙放大到0.35mm，同时在底扣接触面加了特氟龙衬垫，才解决了-180℃到120℃温差下的动作顺畅度问题。漏斗和筛网的分离结构我没沿用传统航天设备的硬连接方案，特意做了快拆式的T形挂接，不管是装在漫游车还是机械臂末端，不需要额外工具就能完成模块换装，之前做实训项目的时候见过不少航天载荷因为接口通用性差，整机组装时要反复修配，这次特意把接口的形位公差控制在0.02mm以内，适配市面上绝大多数行星探测机器人的安装法兰。振动筛和偏心轮的配重我反复做了动平衡校正，最开始样机运转的时候整个模块的共振频率刚好和漫游车的行走频率重合，走起来筛网抖得根本没法正常分选样本，后来把偏心块的角度偏移12度，又在振动斗和主体框架之间加了硅橡胶减震垫，才把共振点错开。开底盖的密封结构我舍弃了常用的橡胶密封圈，改用金属硬密封加特氟龙涂层，毕竟月面的真空环境下橡胶会快速老化失效，硬密封结构虽然加工精度要求高，但是能保证反复开合上百次不会漏样。之前跨软件转档的时候，皮带轮的曲面一度出现破面，我重新在装配环境里做了曲面重构，把所有非安装面的壁厚都做了等比例减薄，整体重量比最初的设计方案轻了27%，完全满足航天载荷的重量约束。筛网的网孔尺寸我特意选了2mm的孔径，既能把不需要的大颗粒岩屑过滤掉，又不会漏掉有研究价值的细粒月壤，样本收集筒的内壁做了镜面抛光处理，避免样本粘附在内壁上导致采集量不足。走线槽的位置我特意避开了所有运动部件的行程范围，线缆外面套了铝箔屏蔽层，防止太空辐射干扰内部传感器的信号传输，整个模块的所有外露紧固件都做了防松处理，涂了低温防松胶，避免发射阶段的振动导致螺丝脱落。
