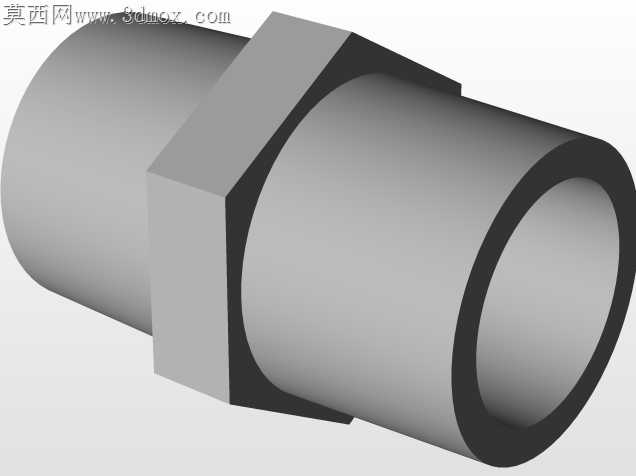

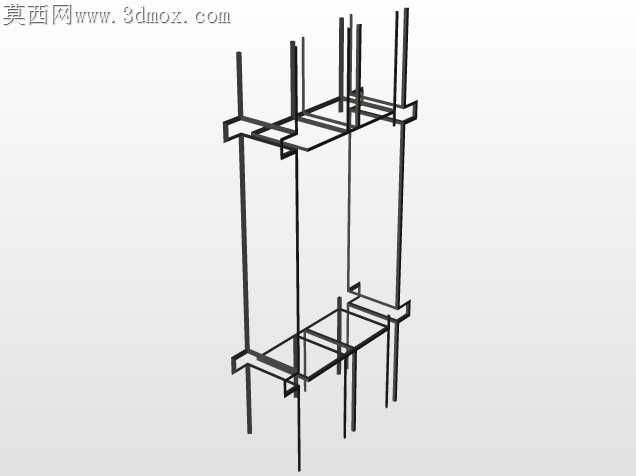

石油钻井用压力管重力式夹持机构

上次在井场做配套件适配时，亲眼见旧款管夹在起下钻工况下因为夹持力不足出现管串滑移，钳口磨损后咬合面打滑蹭出的铁屑混着泥浆卡进铰接缝，拆检的时候花了三个多小时才把嵌进去的磨屑清干净，那时候就打定主意要改这套重力夹持的结构。

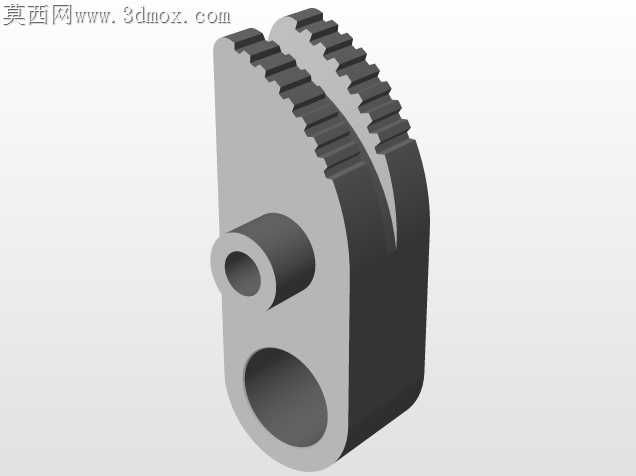

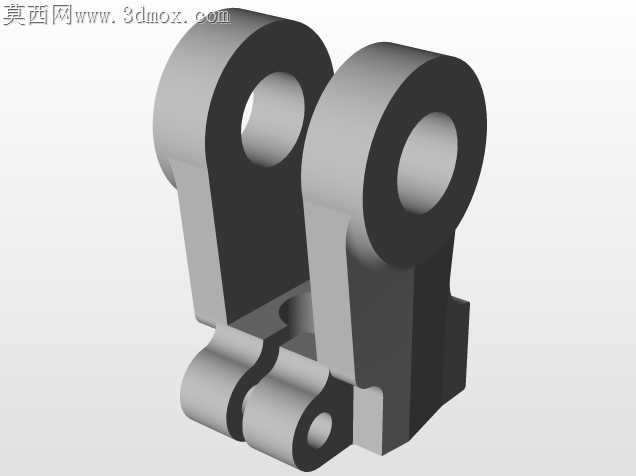

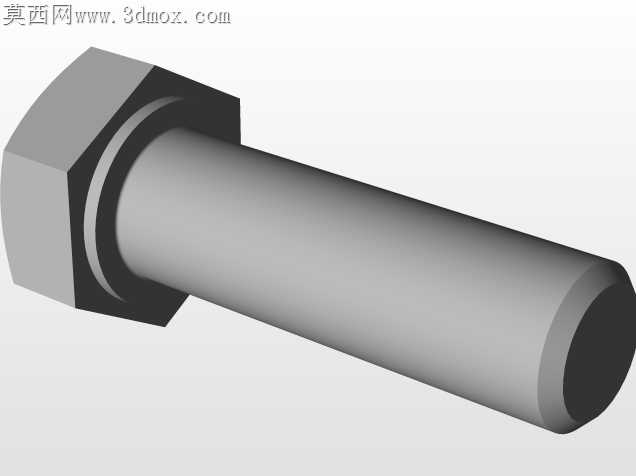

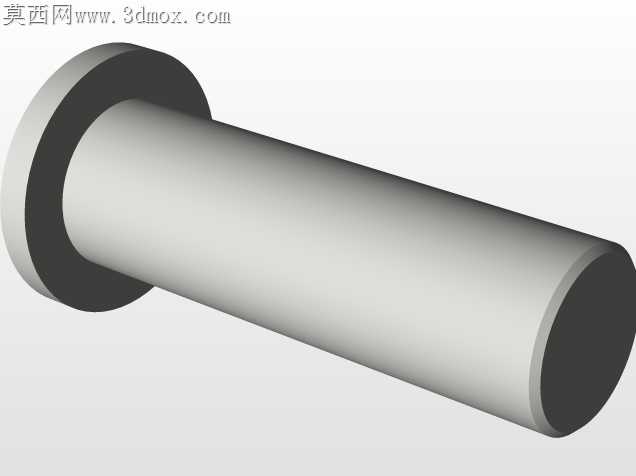

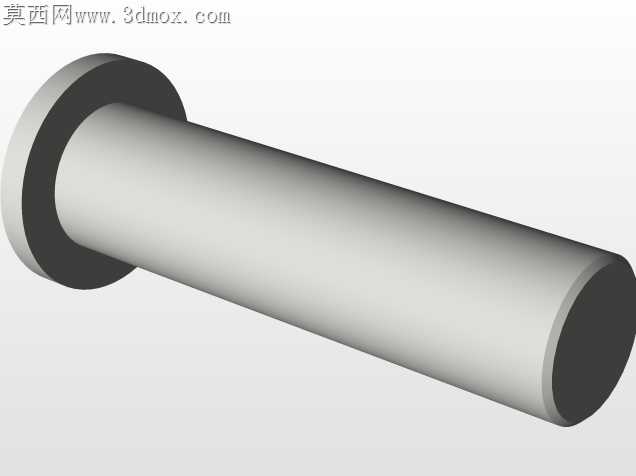

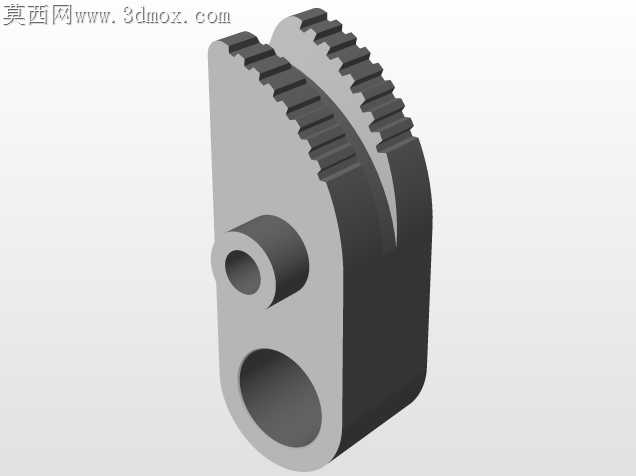

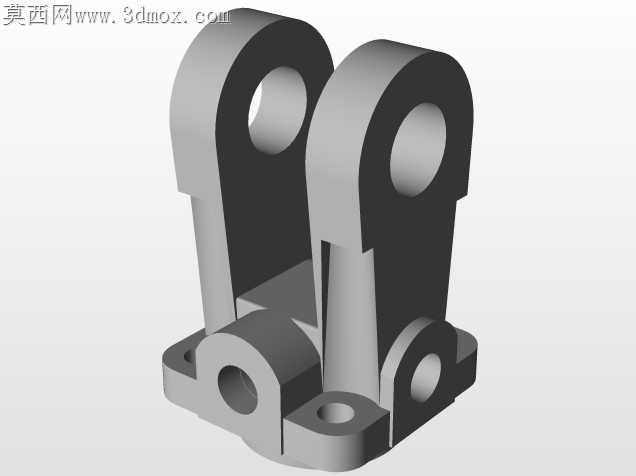

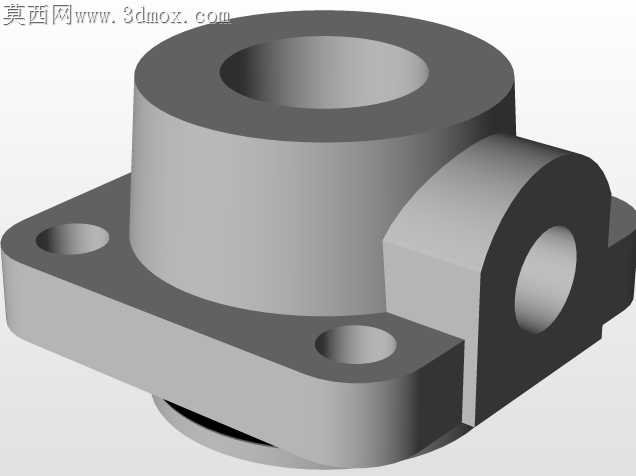

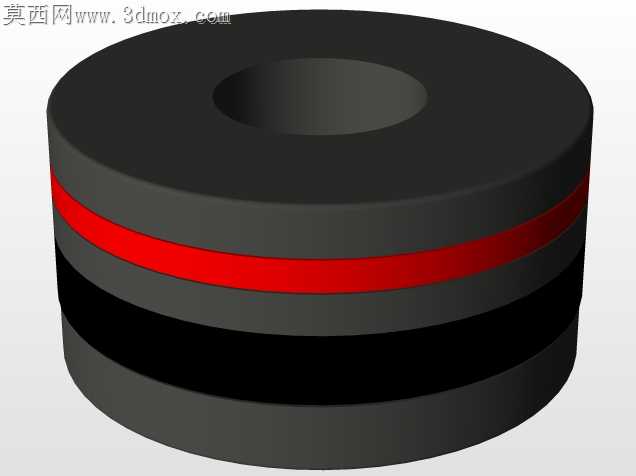

做这套结构的时候最先卡壳的是钳口齿形的咬合角度，一开始照搬常规管钳的60度齿，做受力模拟的时候发现管壁咬痕过深容易伤到钻杆本体，反复调了七次齿形倾角，最后把咬合齿改成带12度卸力倒角的渐开线齿形，既保证足够的静摩擦力扛住管串重力，又不会在管壁留下超过0.2mm的压痕，避免后续探伤的时候出现误判。铰接销轴的公差带选的时候也费了不少功夫，一开始选H7/g6的间隙配合，现场带泥浆工况下跑了两百次开合就出现卡滞，后来把销轴表面做了硬质阳极氧化，配合间隙调到H8/f7，特意在铰接端加了带骨架油封的防尘槽，就算泥浆溅到铰接位置也不会直接磨坏配合面。

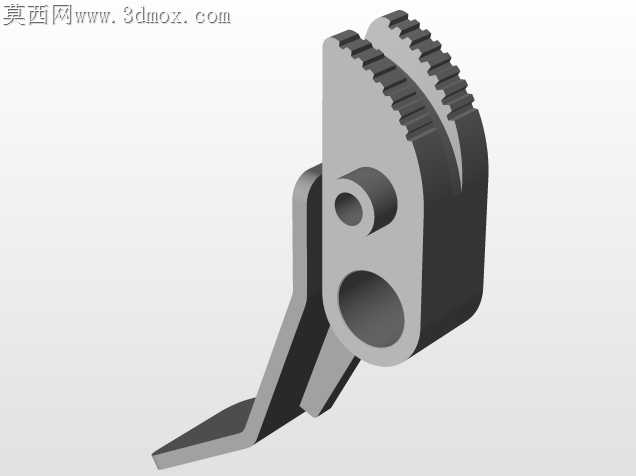

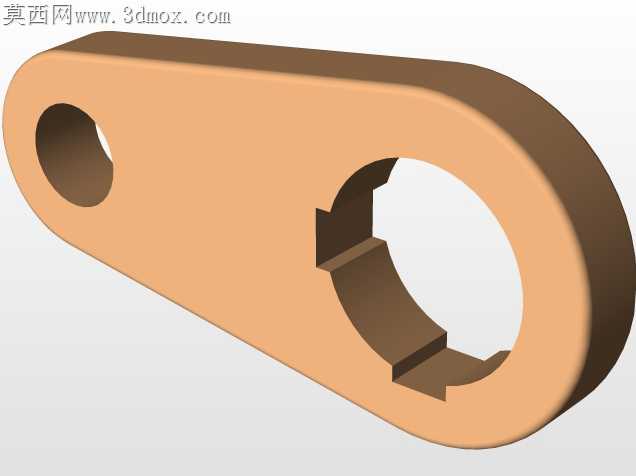

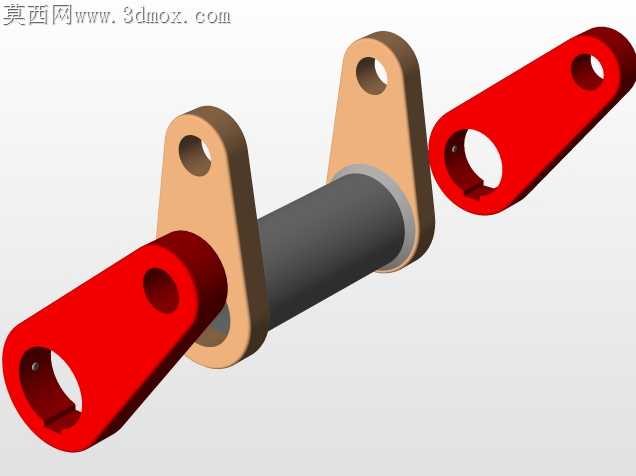

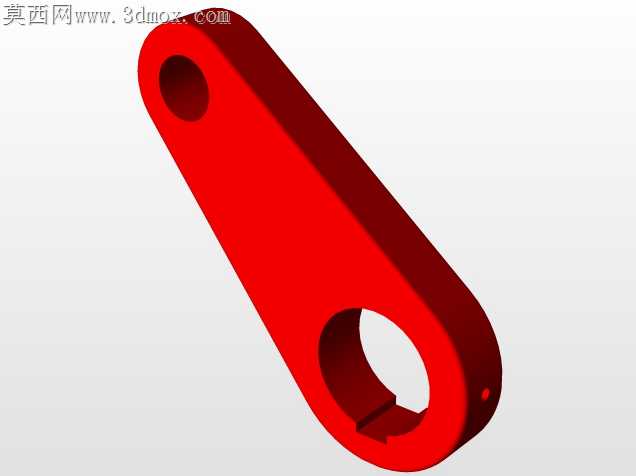

之前跨软件转结构的时候，连杆机构的运动仿真出过一次问题，导入后复位弹簧的预紧力参数丢了，模拟开合的时候钳口复位不到位，后来特意把弹簧安装座的定位尺寸做了双向公差标注，装配的时候不用反复修磨垫片就能调到合适的预紧量。重力自锁的触发逻辑也改了三次，最初的结构要管串下压15mm才能触发锁止，现场对中不好的时候容易卡不住，后来调整了锁止棘爪的触发摆角，只要管串靠上钳口产生5mm的下压量，棘爪就会卡进齿板锁止，就算作业的时候出现小幅振动也不会脱开。

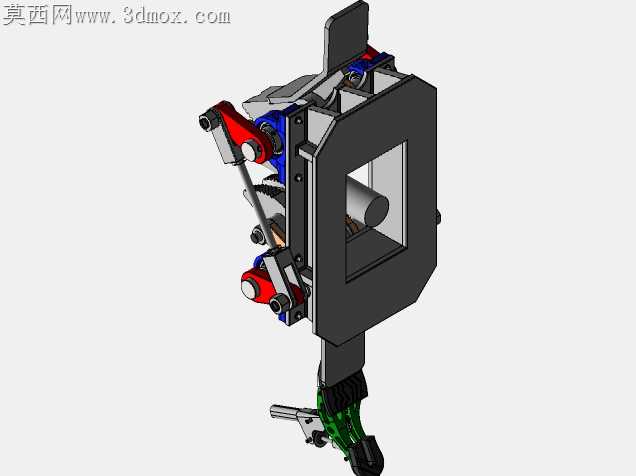

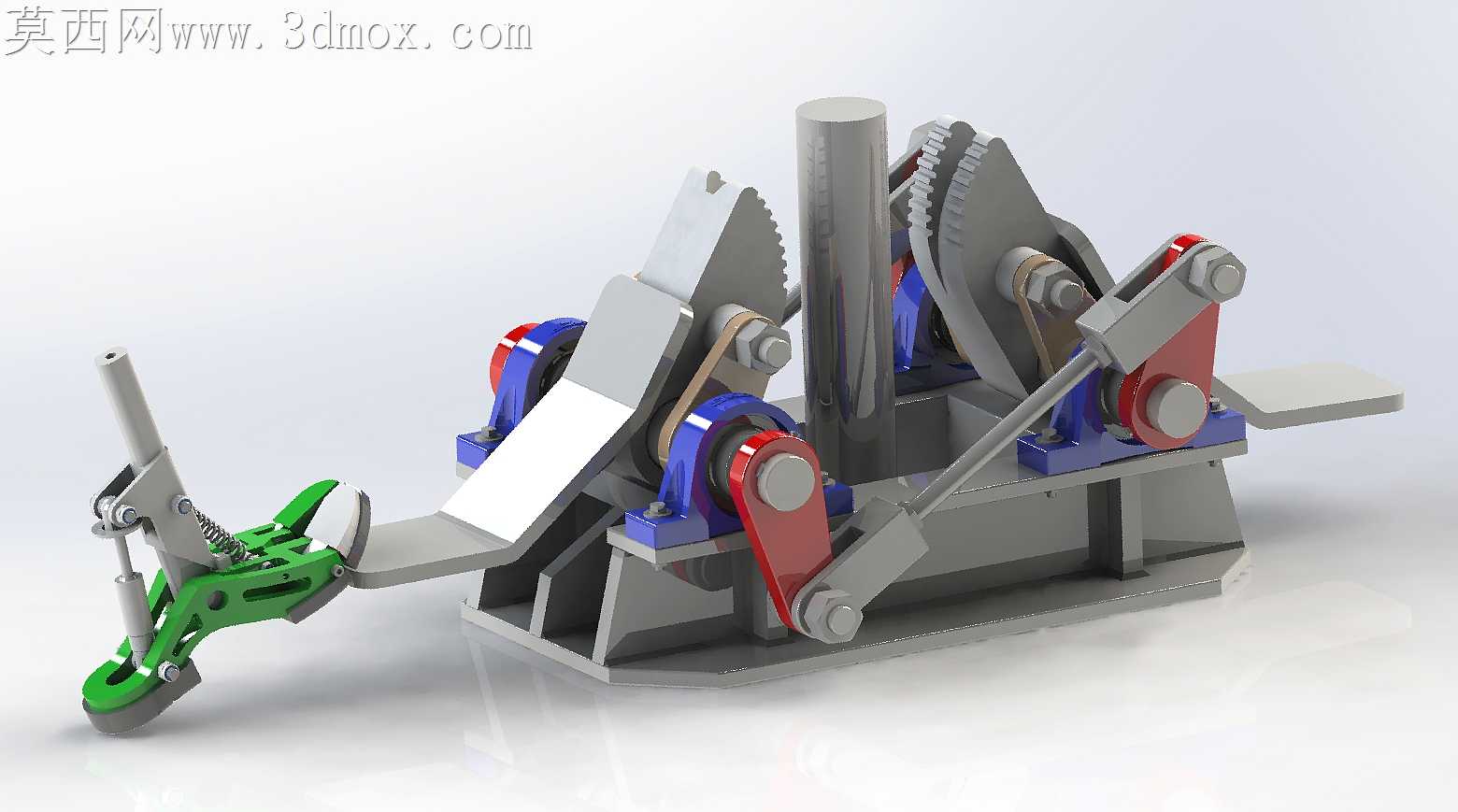

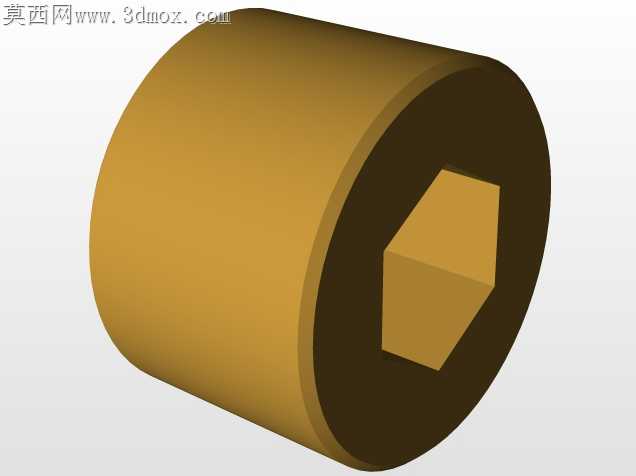

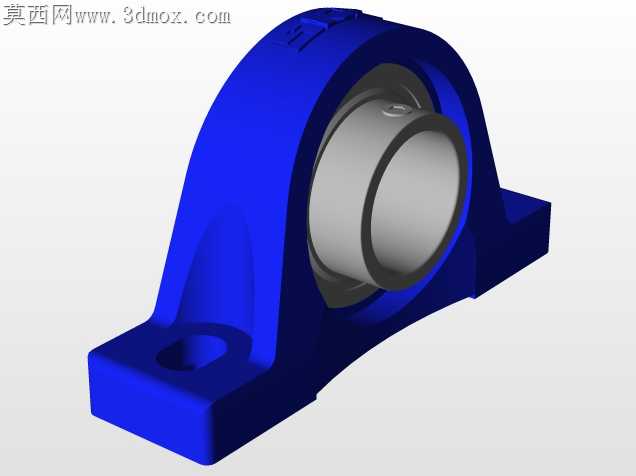

配色上特意把操作手柄做成醒目的绿色，和主体的灰、蓝、红结构件区分开，井场光线不好的时候操作人员一眼就能找到操作位，不会误碰其他铰接部件。钳口的可拆卸结构也做了优化，磨损后只要拆两个固定螺丝就能更换钳口块，不用把整个夹具体拆下来返工，现场维护能省不少时间。之前做实训演示的时候，有学员没搞懂重力自锁的受力方向，硬掰手柄把棘爪的定位销顶变形了，后来特意在棘爪侧边加了限位挡块，就算误操作也不会把棘爪顶过位，结构容错率高了不少。
