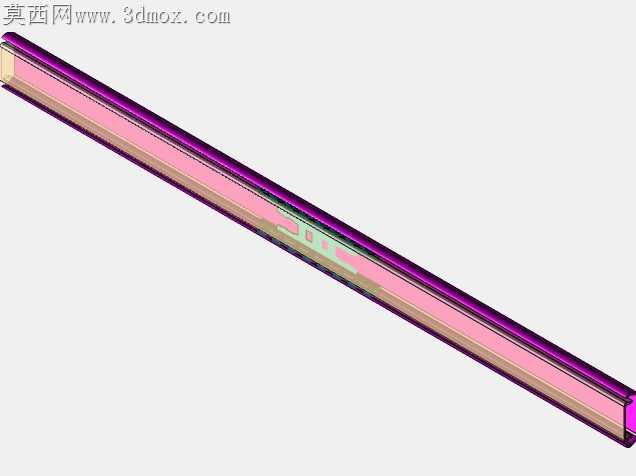

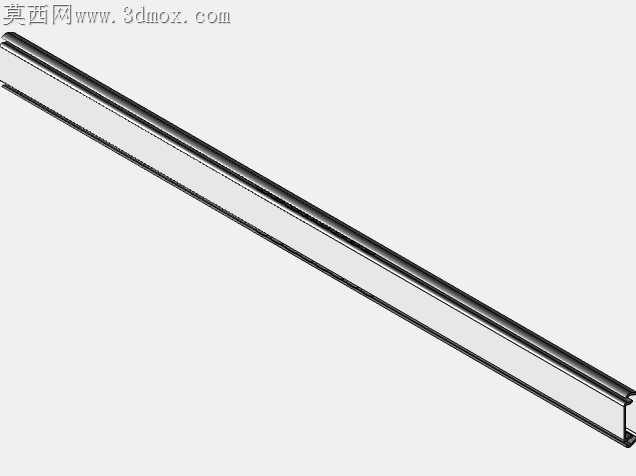

三节式钢珠伸缩滑轨滑块结构设计

上次给客户做抽屉滑轨适配测试时，第一批打样的滑块边缘冲压毛刺没处理干净，钢珠滚动到端部直接卡滞，拉到三分之二行程就顿住，拆下来看滚道边缘的铁屑把钢珠表面刮出了细微划痕，来回推拉几十次就出现了明显的阻滞感。这次做这套伸缩滑块结构的时候，特意把滚道的冲压圆角做了0.2mm的过渡，避免锐边切削钢珠表面的润滑层，同时把三节轨的配合间隙留了0.03mm的公差，既不会因为间隙太小在温度变化时出现胀死，也不会因为间隙太大导致推拉时晃量超标。

做结构的时候特意对比了市面上常见的滑轨结构，把钢珠保持架的定位卡扣做了加长处理，之前遇到过保持架在抽拉过程中移位，导致钢珠扎堆挤在轨道一端的问题，这次的卡扣刚好卡在中轨的定位槽里，满行程抽拉两千次都没出现保持架偏移的情况。跨软件转档的时候特意检查了曲面的连续性，之前把Catia文件转成STEP格式导入其他软件时，滚道的圆弧面偶尔会出现碎面，这次在转档前把所有滚道面做了缝合公差调整，转档后没有出现破面，装配时钢珠和滚道的接触面积刚好控制在设计要求的60%左右，不会因为接触面积太大导致滑动阻力过高，也不会因为接触太小出现压痕磨损。

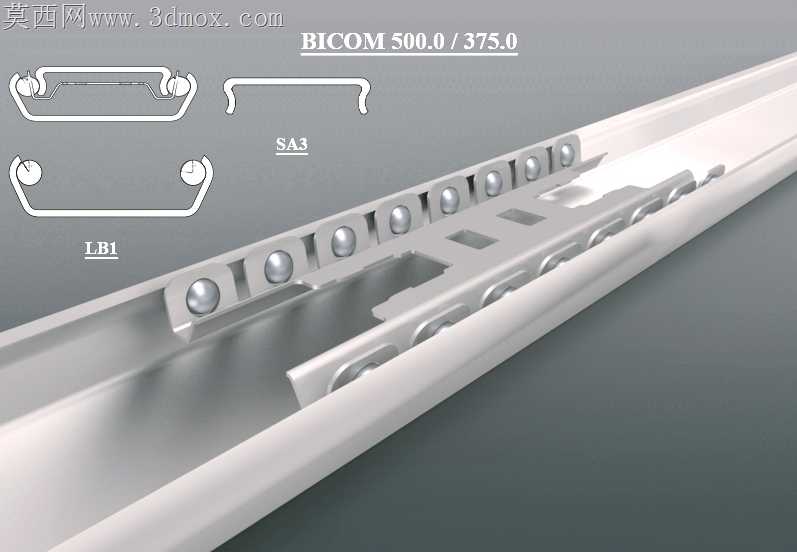

量产的时候特意把端部的限位块做了结构取舍，原本想做一体冲压的限位，后来考虑到安装时的容错率，改成了可拆卸的尼龙限位块，万一安装时轨道定位有细微偏差，还能通过调整限位块的位置来修正行程终点，不用整根滑轨报废。不同安装场景下的承重测试也做了对应调整，500mm长度的款额定承重做到了45kg，375mm的短款承重30kg，钢珠的排布密度做了差异化设计，长轨的钢珠数量比短轨多了8颗，避免长轨伸出后承重集中在前端出现下弯。

表面处理选了镀锌加钝化的工艺，之前做过一批发黑处理的滑轨，在潮湿环境下放了三个月就出现了锈点，镀锌层厚度控制在8μm以上，盐雾测试能过48小时不生锈，适合橱柜、设备抽屉、工业机柜这类不同的使用场景。装配的时候特意给钢珠预涂了低温润滑脂，在零下十度的环境下推拉也不会因为润滑脂凝固导致阻力变大，高温六十度的环境下也不会出现润滑脂流淌滴落的情况。
