直线驱动线性执行器结构设计

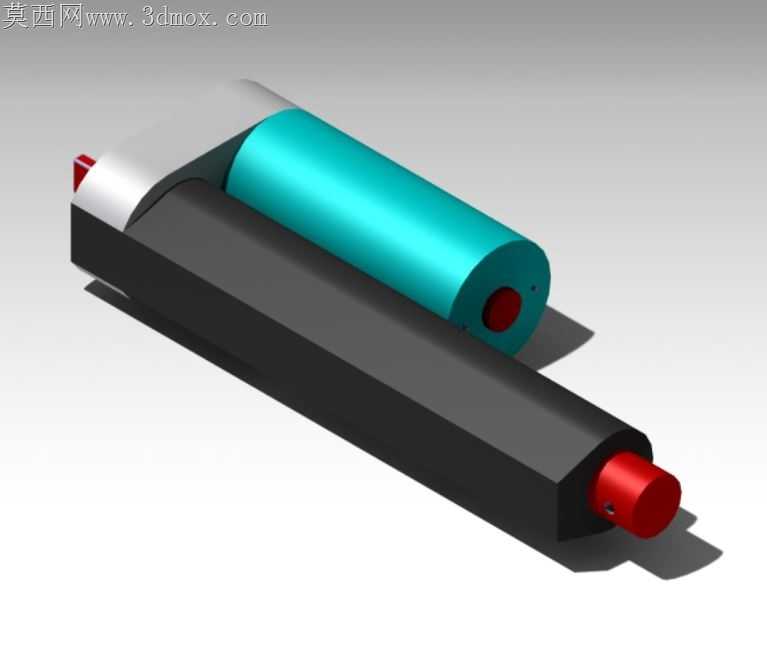

刚拿到外协加工回来的缸体样件时，端面进给刀纹留下的细微毛刺卡进了端盖密封槽，反复用金相砂纸打磨了三次才保证密封圈装配后不会被切边，毕竟这套执行器要适配户外工况，密封失效会直接导致内部传动件锈蚀卡滞。做结构的时候特意把动力输出端的红色端帽做了圆弧过渡，之前做同类结构时直角边在装配时容易刮伤安装人员的防护手套，甚至磕碰后掉漆影响防锈层完整性，这次把倒角半径调到了R1.2，既不影响输出轴的伸缩行程，又能避免尖锐棱边带来的装配隐患。跨软件转档的时候特意核对了三次同轴度，之前把CATIA格式的动力筒模型导入装配环境时，圆柱面的轴线偏移了0.07mm，要是直接按这个偏差做装配干涉检查，会误判输出轴和导向套之间存在过盈，反复调整转档时的精度公差，把曲面缝合误差控制在0.01mm以内，才保证后续装配模拟的结果准确。做量产结构取舍的时候，没有采用一体化压铸的外壳方案，而是把主体基座和动力安装座做成分体式连接，虽然多了两个定位销的装配工序，但后期如果动力模块需要更换不同功率的型号，不用重新开整套外壳模具，只需要调整动力安装座的适配尺寸就行，能省下不少开模成本，也方便终端用户后期维护更换部件。导向套的配合公差选了H7/g6的间隙配合，之前试装的时候选过更紧的配合，常温下装配手感刚好，但做高低温循环测试的时候，铝合金基座热胀后直接把输出轴抱死，反复调整了三次配合公差，才保证-20℃到60℃的工况区间内，输出轴都能顺畅伸缩，不会出现卡滞或者旷量过大的问题。输出轴端部的连接孔特意做了沉台设计，之前的方案连接螺栓突出端面，安装到设备上的时候容易和周边部件发生干涉，沉台深度刚好能把螺栓头完全藏进去，既保证连接强度，又不会额外占用安装空间。密封件选了双唇口的丁腈橡胶密封圈，之前用单唇口密封圈做寿命测试，三千次往复后就出现了渗油情况，双唇口结构能在往复运动时刮掉轴面附着的灰尘，同时保证内部润滑脂不会渗漏，实测能做到一万次往复无渗漏。
