数控加工用精密组合式老虎钳结构

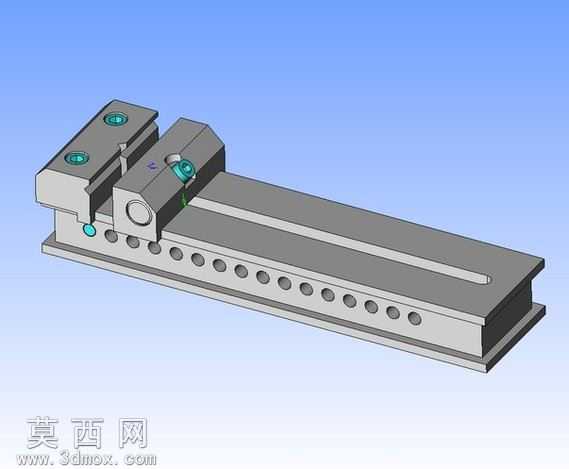

本作品为适配数控加工场景的精密老虎钳三维模型，整体采用模块化组合式结构设计，建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，通过三维建模软件完成全参数化的零件绘制与整机装配，各部件间的配合公差、活动行程均参考工业级虎钳的实际生产标准设定，可直观呈现虎钳的完整工作原理与结构细节。模型主体采用灰铸铁质感的金属材质渲染，固定钳身、活动钳块、锁紧组件等核心部件的表面做了精细的机加工纹理处理，钳身导轨面、定位孔位、锁紧螺栓的细节还原度高，固定钳身侧面等距排布的定位孔、长条形安装滑槽均按照实际工装的安装需求设计，可适配不同规格的机床工作台安装要求。活动钳块与固定钳身通过导轨副实现滑动配合，建模时精准还原了导轨的配合间隙与滑动行程，锁紧机构采用偏心轮与顶紧螺丝组合的结构，既可以实现快速开合调整夹持范围，也能通过锁紧螺丝提供足够的夹持力，满足数控加工过程中对工件装夹稳定性的要求。钳口部位做了可拆卸式的结构设计，预留了钳口板的安装螺丝孔位，可根据加工需求更换不同材质、不同齿形的钳口板，适配金属工件、非金属工件等不同材质的装夹场景。整体渲染采用工业产品常用的蓝白渐变背景，光线设置模拟车间自然光效果，金属部件的反光、倒角处的高光处理贴合实际金属材质的物理特性，各零件的装配关系清晰可见，无结构干涉、穿模等建模问题。设计思路围绕数控加工的实际装夹需求展开，在保证结构强度的前提下优化了钳身的重量分布，长行程的导轨设计可支持大尺寸工件的装夹，等距定位孔可实现夹持位置的快速定位，减少装夹调整时间，整体结构兼顾了装夹精度、操作便捷性与结构耐用性，可作为数控加工工装设计、机床附件教学演示的参考模型，也可用于虚拟加工场景的装夹仿真使用。
