加勒特GT45涡轮增压装置三维建模作品

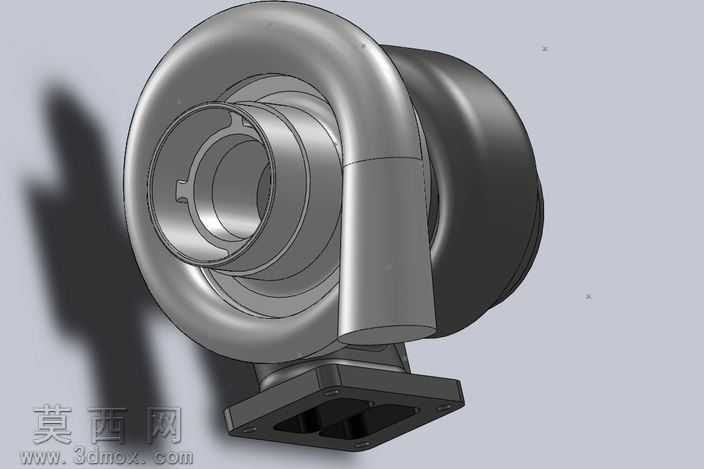

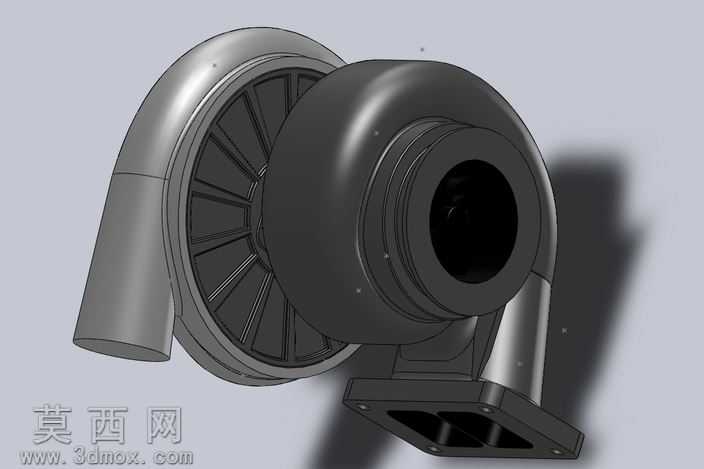

本作品为加勒特GT45涡轮增压装置的三维建模成果，建模过程依托三维设计软件完成全流程构建，首先基于该型号涡轮增压器的实际结构参数进行基准定位，梳理其核心组成部分的装配逻辑：包含压气机壳体、涡轮壳体、中间连接基座、进出气接口、安装固定法兰等核心结构模块。建模阶段采用实体建模与曲面建模结合的方式，针对压气机端的弧形蜗壳流道，通过多截面曲面扫掠、曲率连续过渡处理还原流道的顺滑内壁，保障流道曲面的G2连续，避免出现应力集中的棱角结构；涡轮端的轮盘叶片结构采用阵列特征完成均布排布，精准还原叶片的倾斜角度与叶型弧度，匹配实际产品的气动设计逻辑。中间连接基座的安装孔位采用参数化特征绘制，严格对齐实际安装的孔距、孔径与沉台尺寸，保障模型可直接用于后续的装配验证。材质渲染阶段，针对不同部件匹配对应材质属性：压气机与涡轮的金属壳体采用磨砂铸钢材质，调整金属粗糙度与反射参数还原铸件的哑光金属质感，进出气接口的金属管路采用抛光铝合金材质，通过环境贴图反射表现金属表面的细腻光泽，安装基座部分做了发黑处理的材质表现，区分不同部件的工艺差异。结构设计上完整还原了涡轮增压器的装配层级，各部件之间保留了合理的装配间隙，可通过软件的爆炸视图功能拆解展示内部的叶轮、轴承、密封结构等组件，模型整体比例精准，各曲面衔接自然无破面，既可以作为汽车动力系统教学的演示模型，也可用于改装场景的装配适配验证，建模过程中对关键受力部位做了结构加强的特征还原，匹配实际产品的结构强度设计，整体模型细节完整，曲面质量达标，能够满足渲染展示、结构分析、装配模拟等多场景的使用需求。
