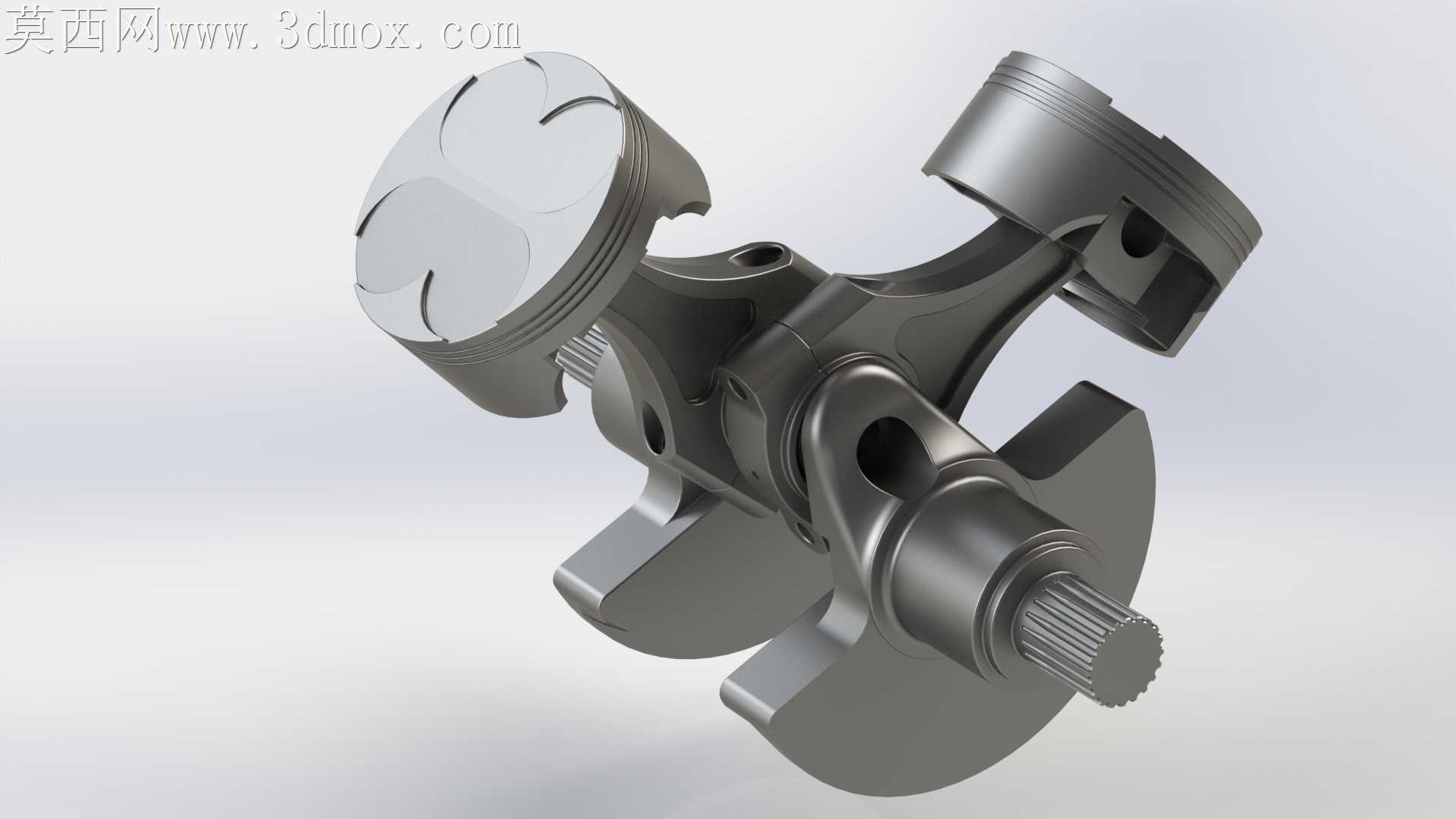

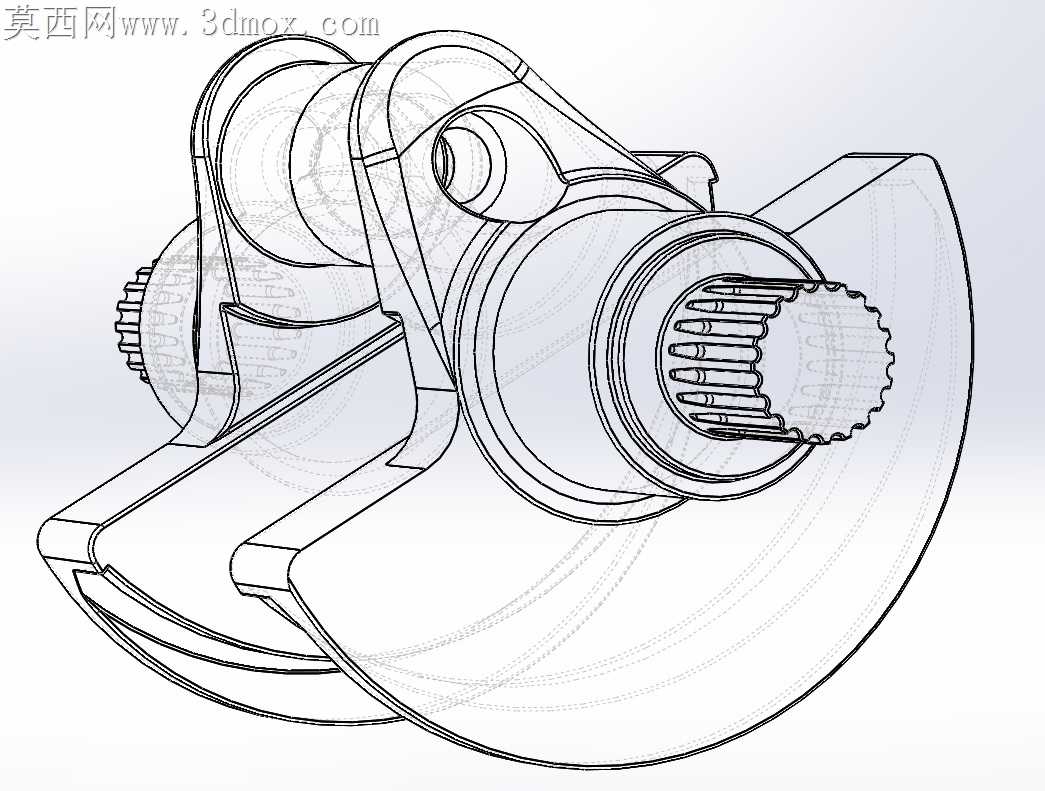

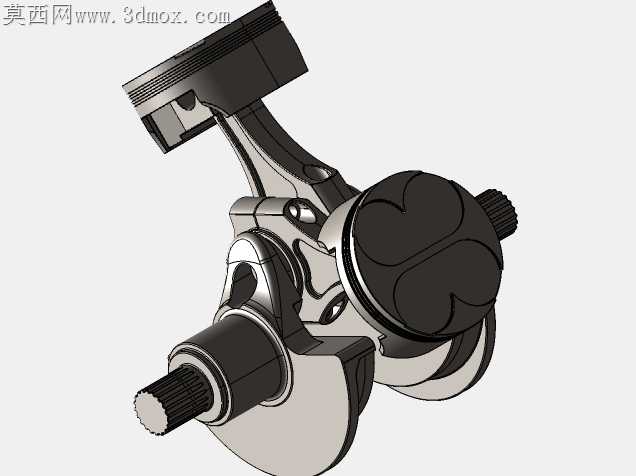

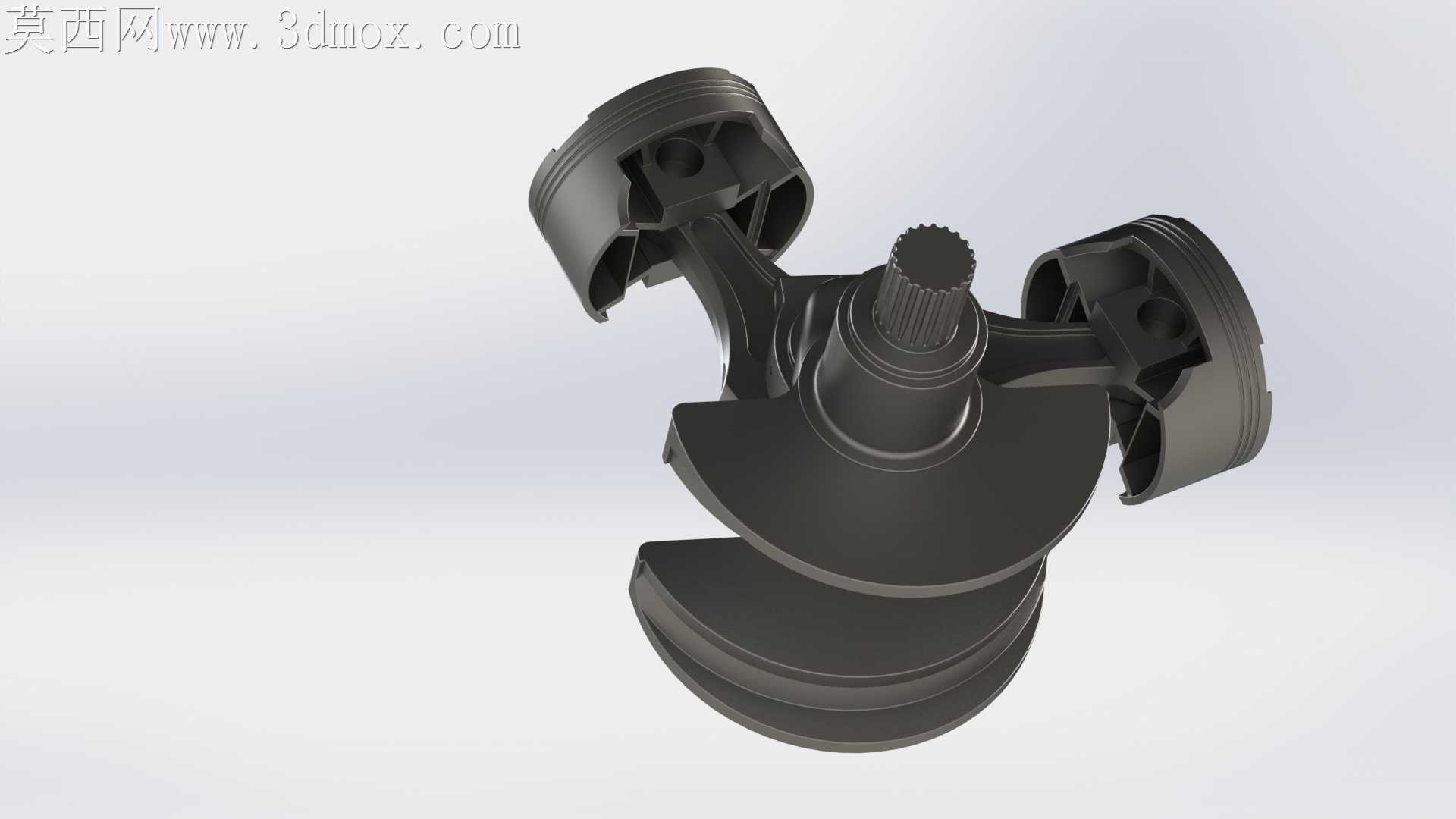

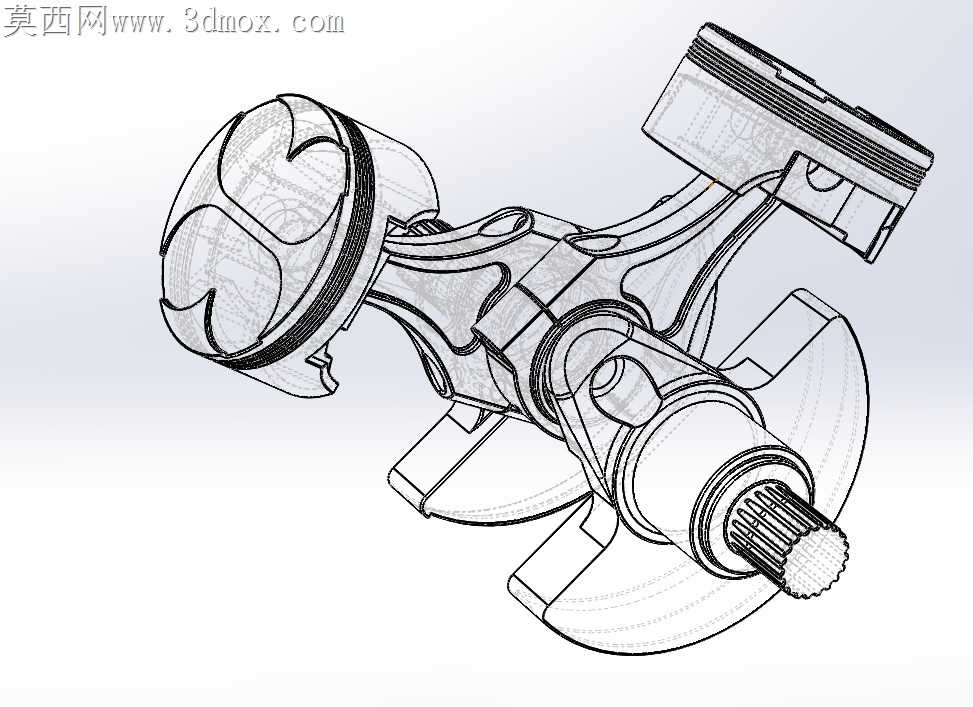

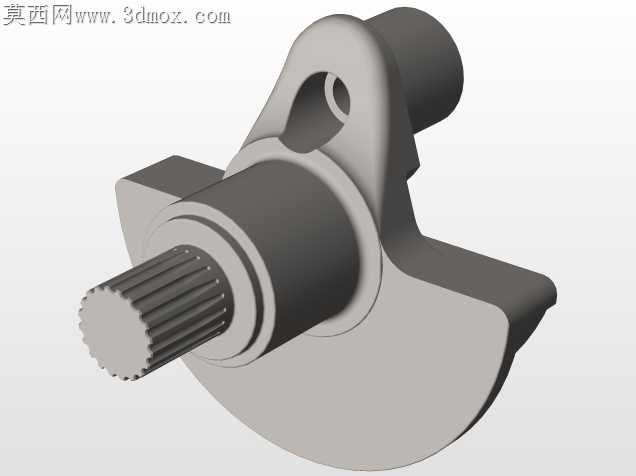

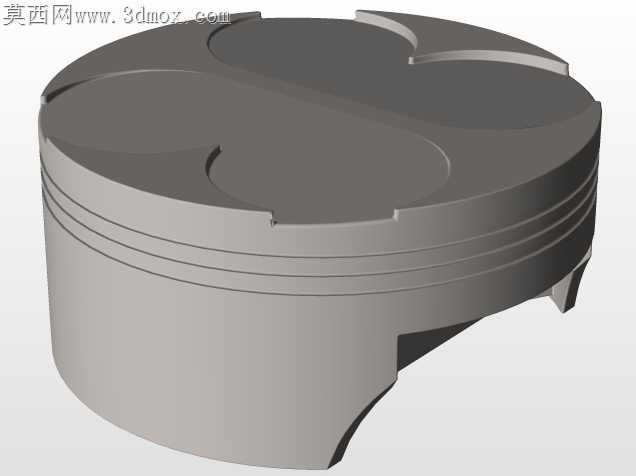

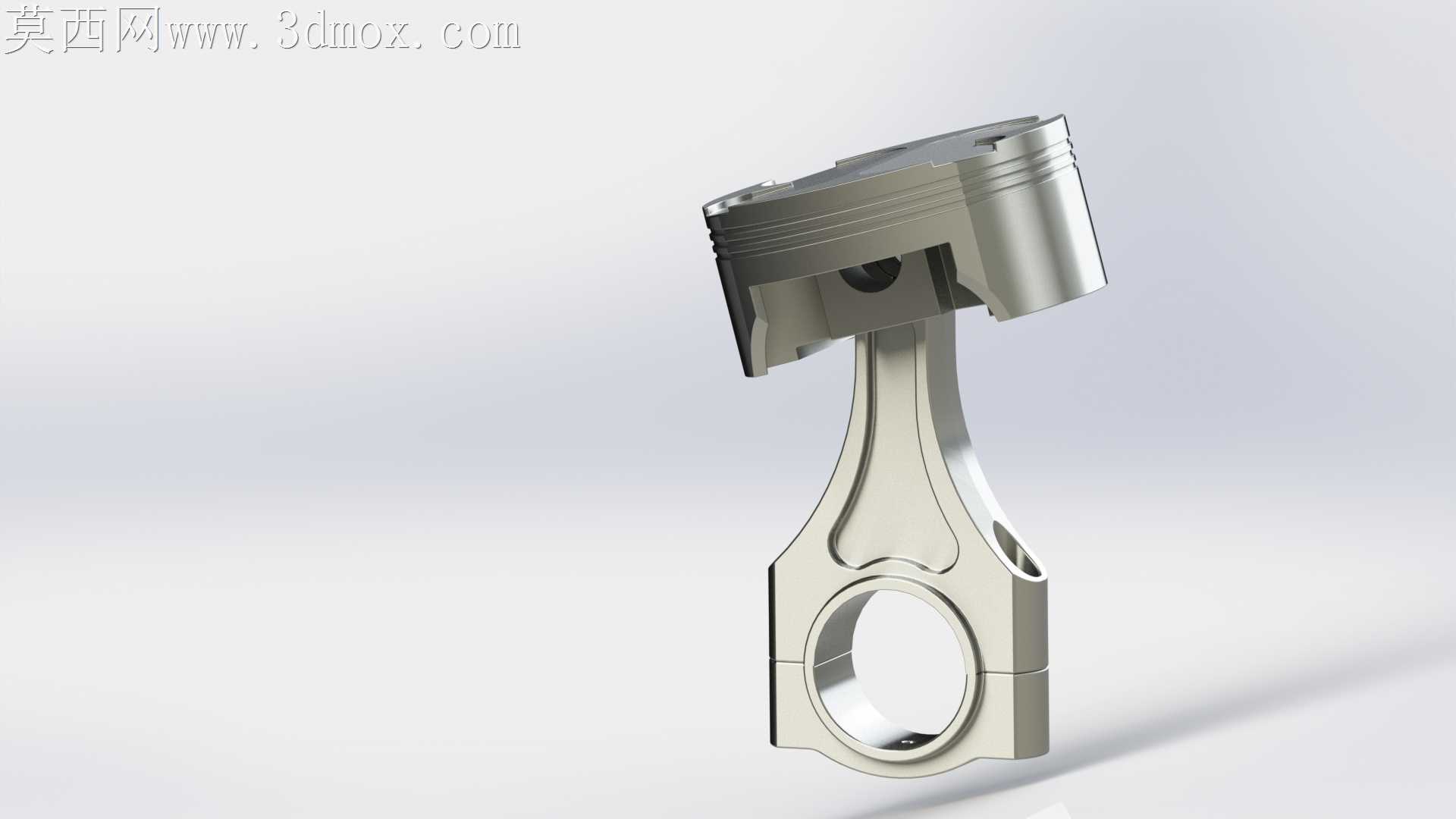

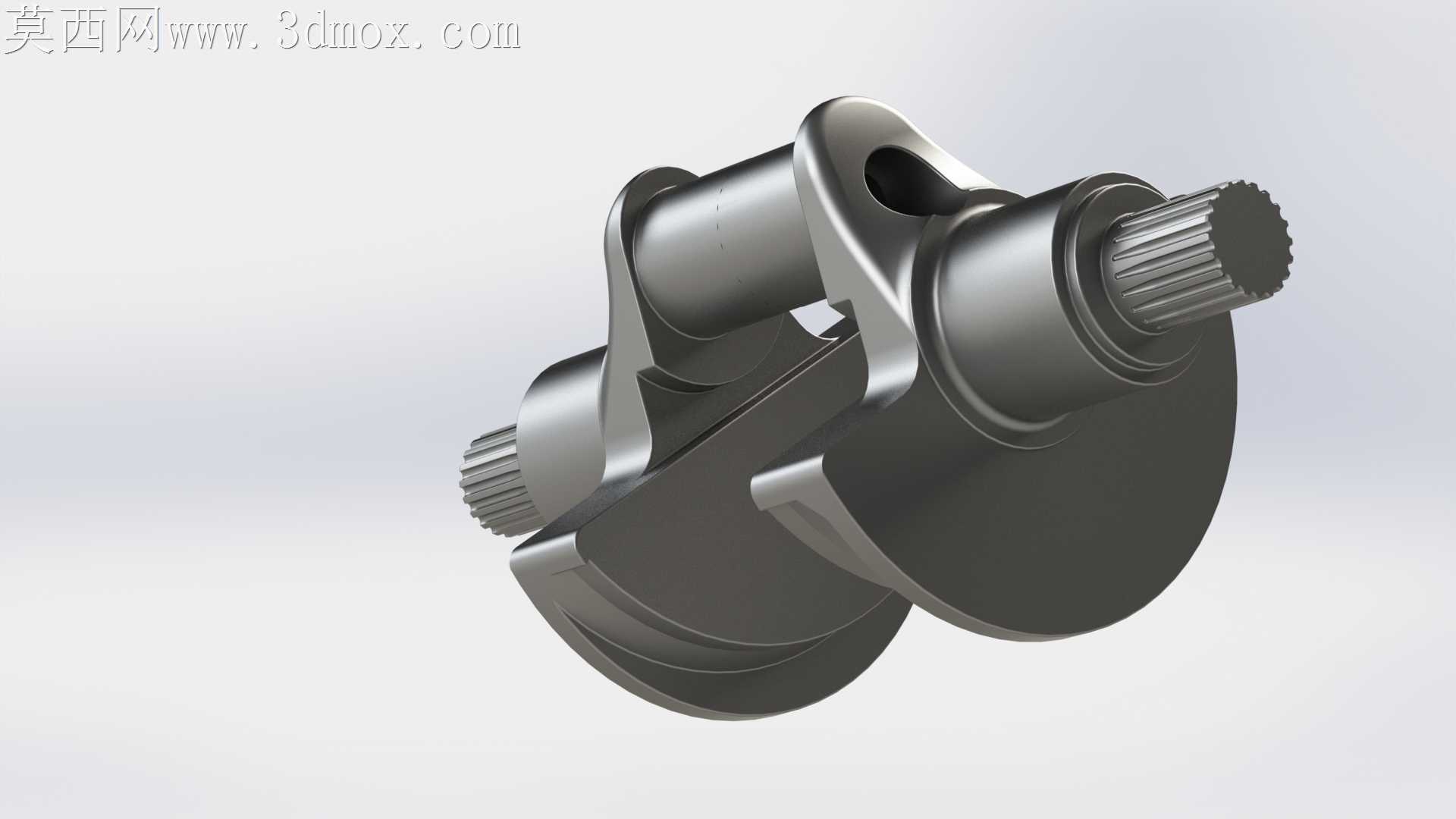

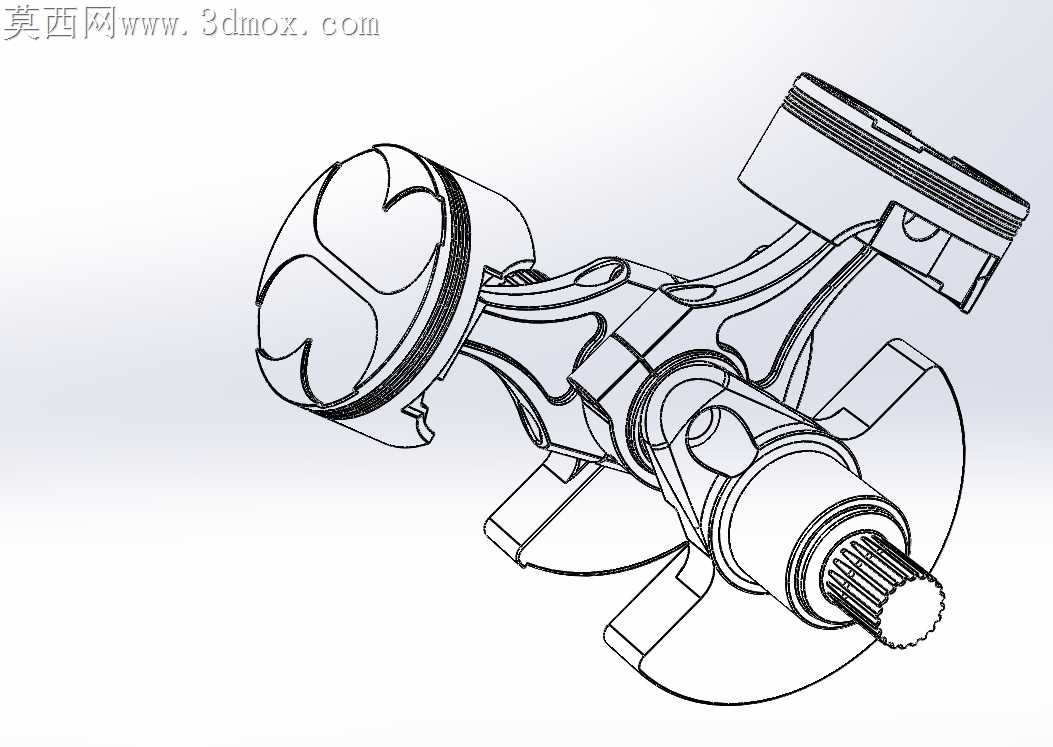

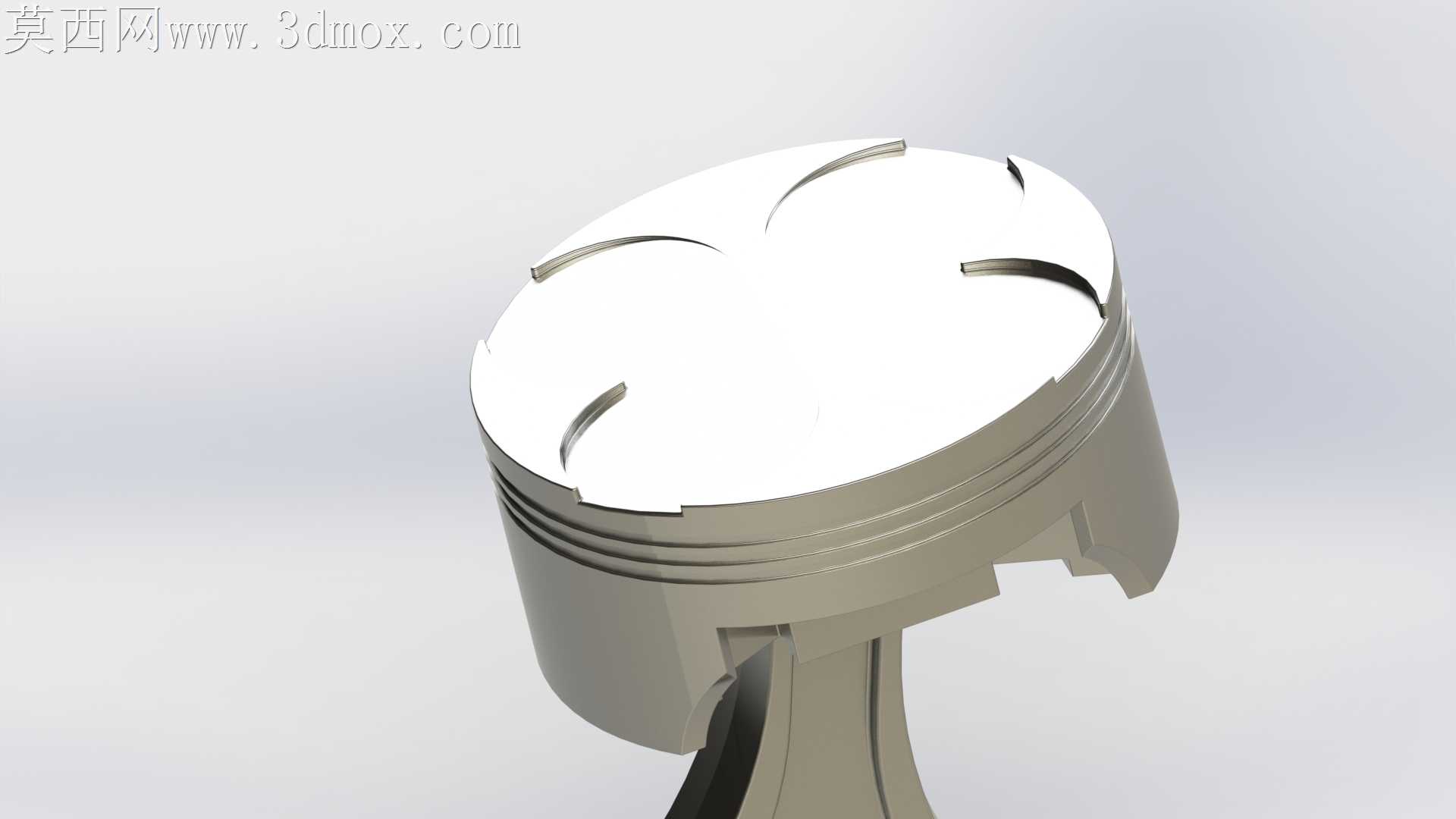

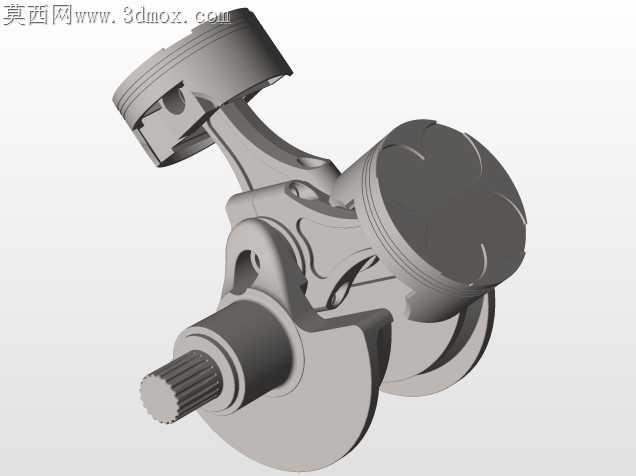

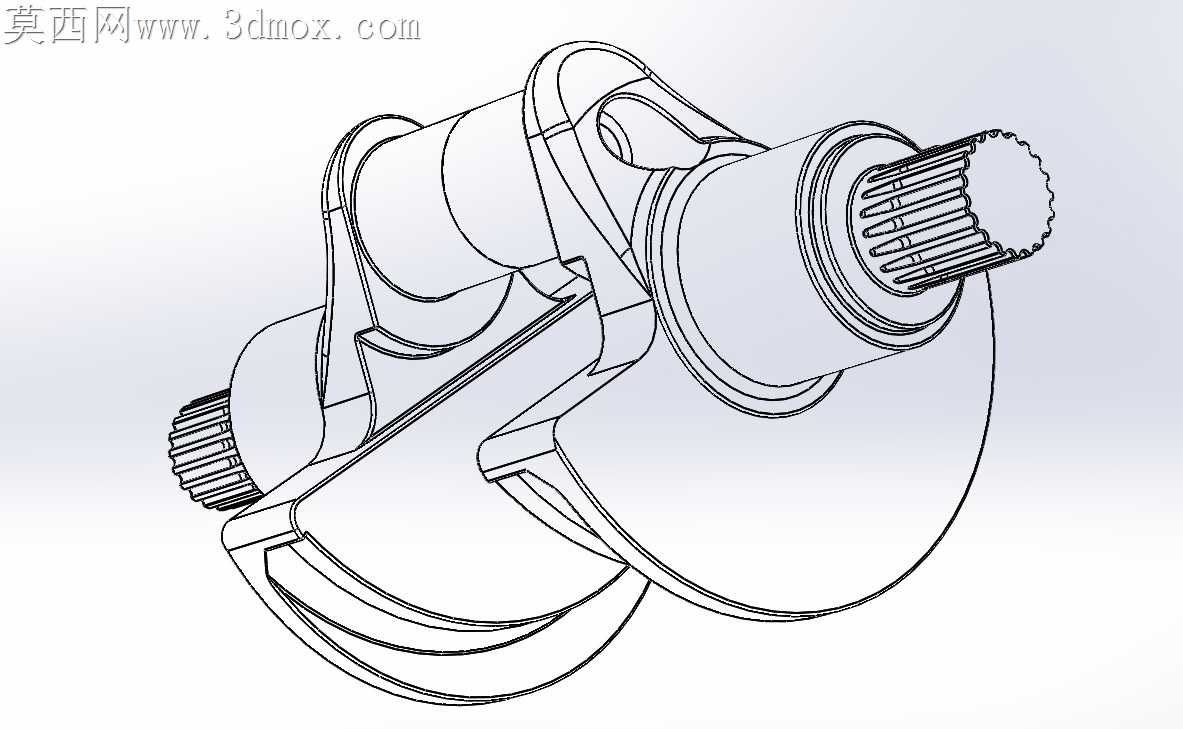

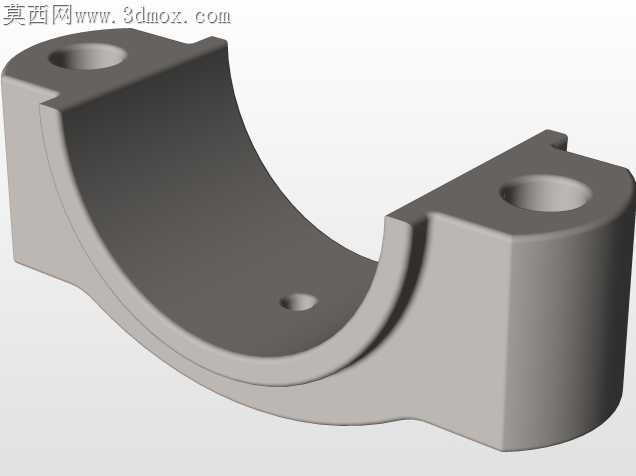

当初做这套结构的时候,最先踩的坑是曲轴配重块和活塞裙部的运动干涉,第一次算运动包络的时候留的0.2mm间隙,实际模拟到曲轴转角37度的时候,活塞下沿直接蹭到配重块的铸造圆角,后来把配重块的非配合面削掉1.2mm,才把动态间隙稳定在0.35mm以上,刚好满足量产铝活塞的热膨胀余量要求。做运动仿真的时候特意没加气门配气结构,就是想把活塞往复和曲轴旋转的联动逻辑拆得更清楚,之前给实训班的学生讲曲柄连杆原理,拿整机组的模型他们总盯着气门凸轮看,反而抓不住活塞上下止点的相位关系。跨格式转档的时候踩过好几次坑,最早导出的STEP文件把活塞环的开口间隙弄丢了,导入第三方软件后三个气环直接变成整圆环,后来特意把活塞环设成独立实体,转档前逐个检查实体拓扑关系,才避免了特征丢失。活塞顶部的凹坑造型是按照45度V缸的燃烧室匹配的,当初做曲面的时候反复调了三次曲率,要是凹坑深度差0.5mm,压缩比就会偏离设计值0.8个单位,直接影响整机的燃烧效率。连杆小头的铜套安装位特意留了0.02mm的过盈量,和活塞销的配合间隙控制在0.008mm,这个数值是之前做小排量发动机测试摸出来的,间隙大了冷启动会敲缸,间隙小了热机后活塞销抱死。曲轴输出端的花键齿形做了变位修正,之前按标准齿形做的时候,花键和传动齿轮的啮合侧隙太大,怠速的时候会有异响,变位后侧隙稳定在0.03mm,既不会卡滞也不会有敲击声。两个活塞的相位差是严格按照90度曲轴转角设置的,45度V缸的这个夹角搭配90度曲柄销偏置,能把一阶往复惯性力抵消掉七成,比直列双缸的振动小很多。做渲染的时候特意把金属材质的粗糙度调到0.15,还原铸铝壳体和锻钢曲轴的质感差异,不会像通用模型那样所有零件都是一个反光度。
