卧式斯特林发动机结构装配设计

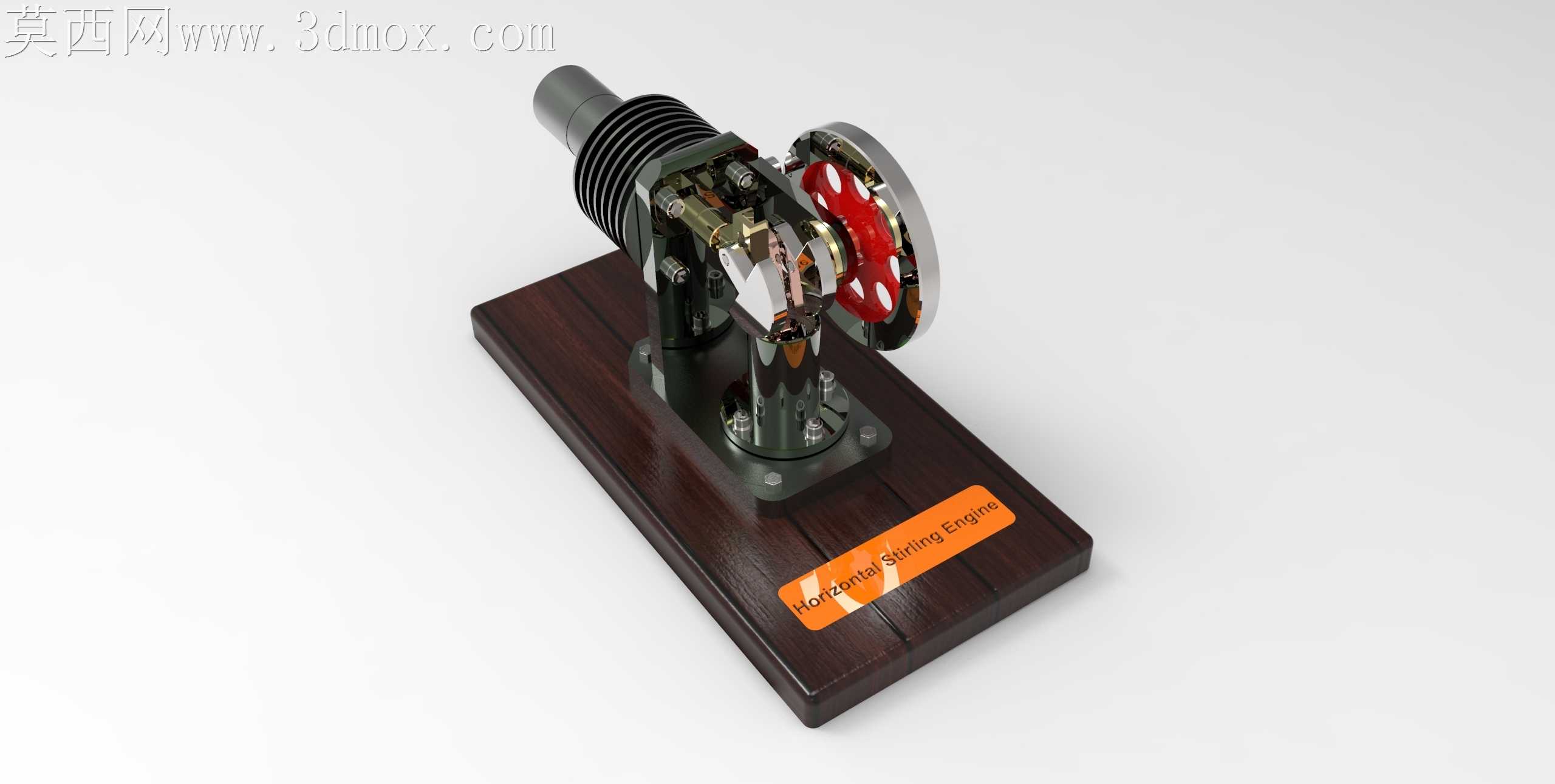

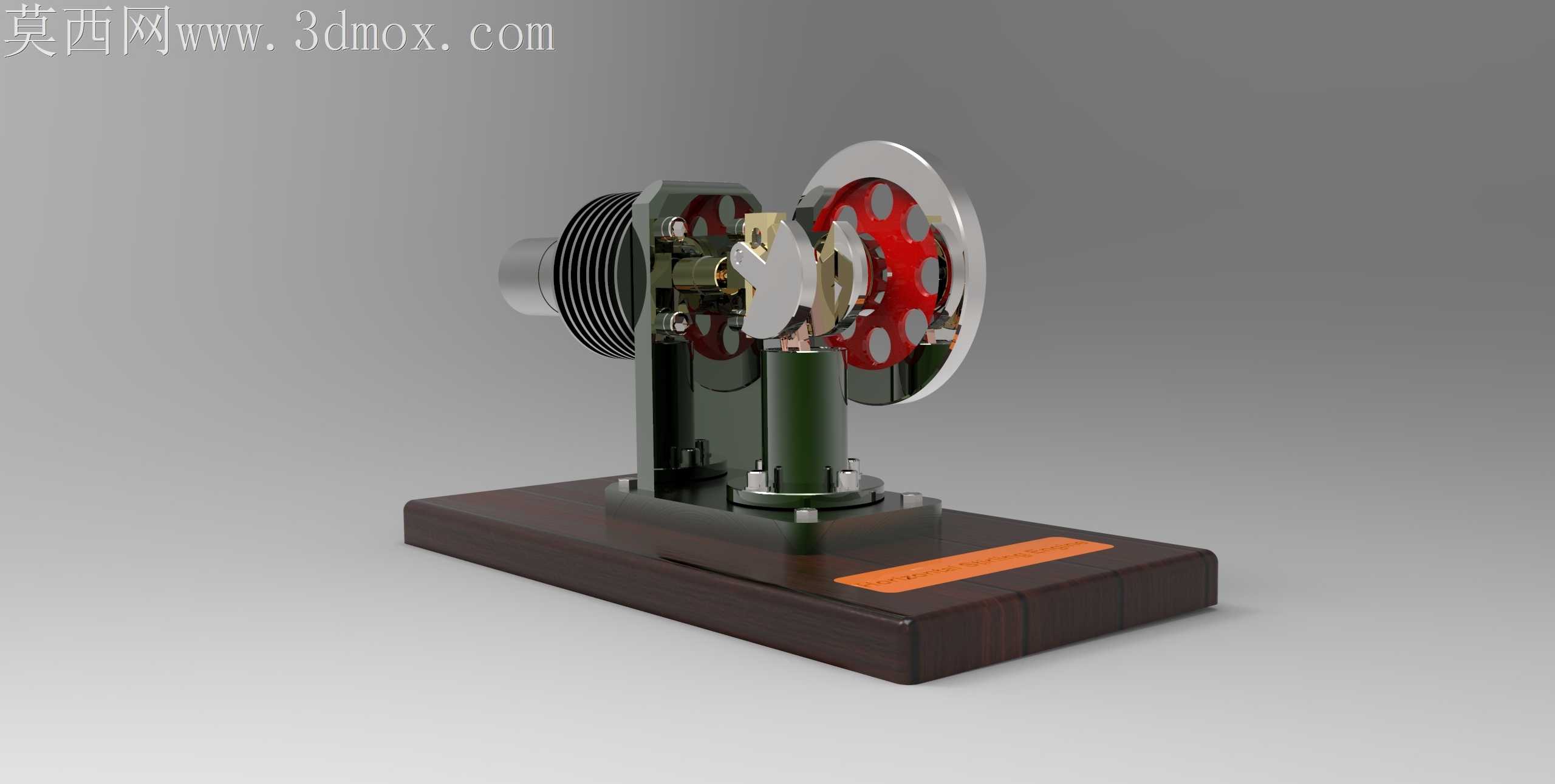

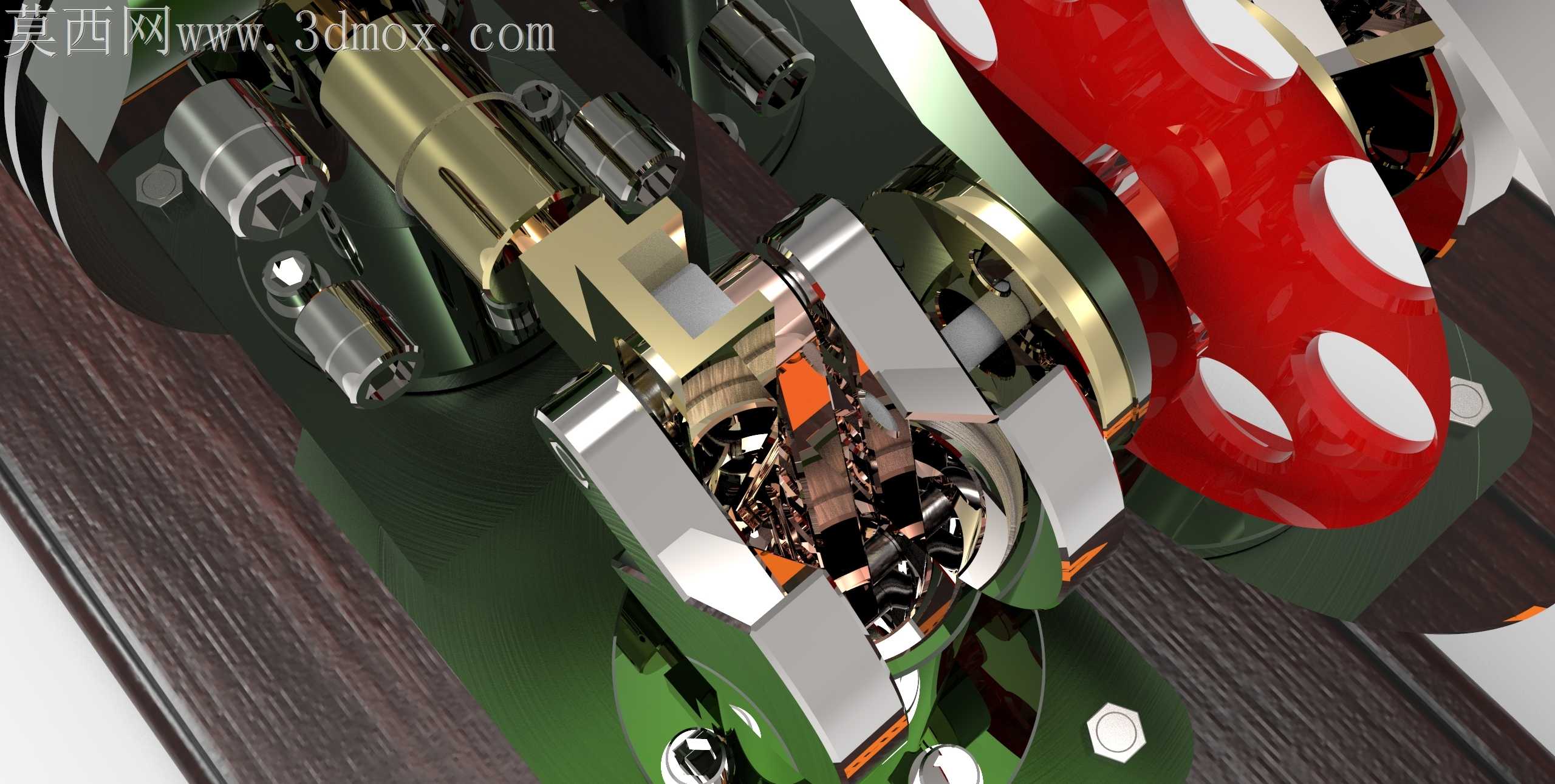

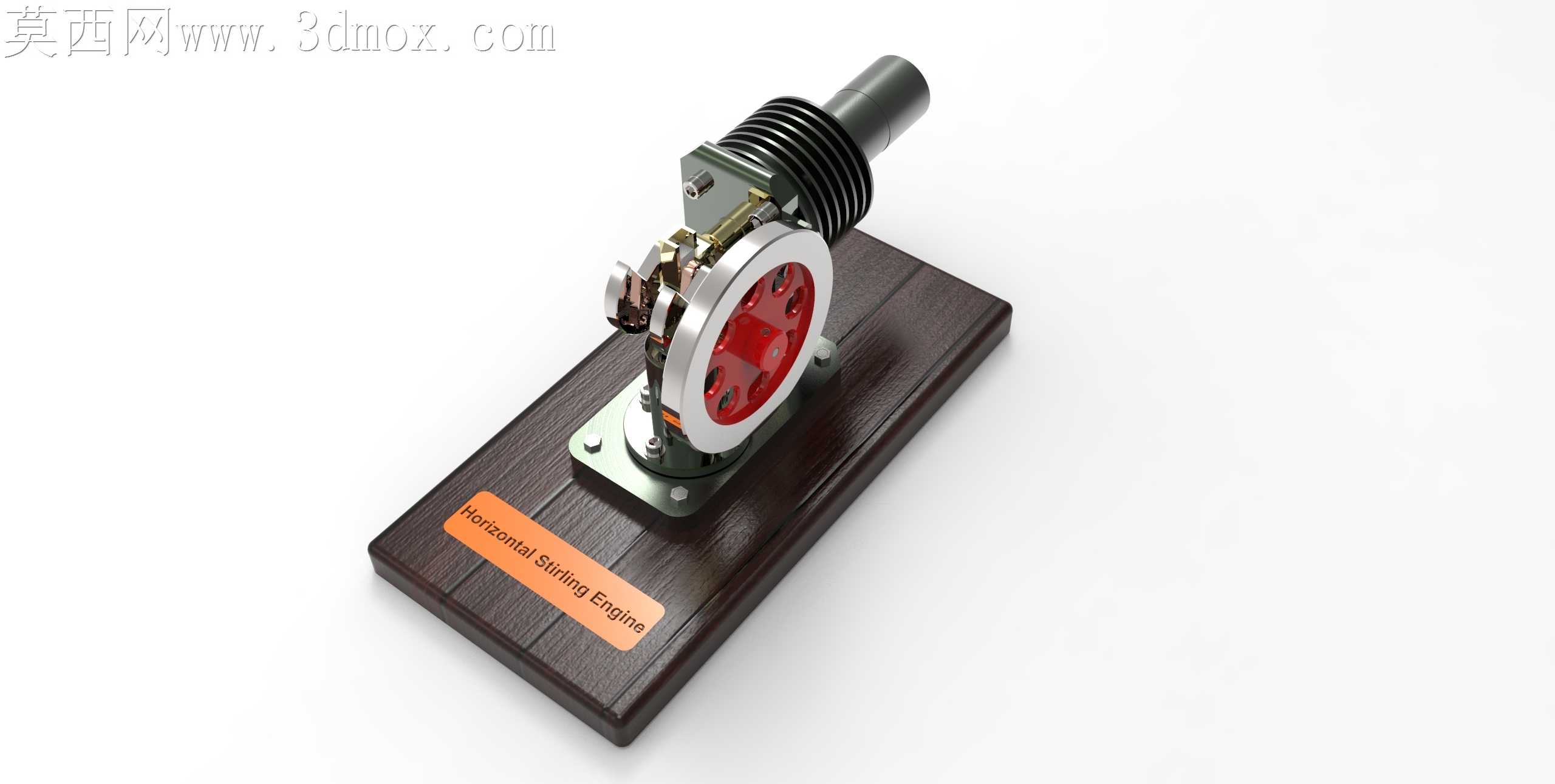

刚处理完配气活塞与气缸壁的配合公差问题，指尖还留着反复核对间隙时蹭到的金属切削碎屑触感，最初做这套结构的时候，总想着把换热气道的曲面做的极致顺滑，忽略了实际铣削加工时刀具的R角限制，第一次打样出来的气道转角处留了一圈没法完全去除的加工毛刺，反复调整了三次曲面拔模角度才适配常规立加的走刀路径。做动力曲轴与连杆的铰接位时，一开始把配合间隙留的太小，转档校验的时候发现冷态下转动卡滞，特意把铰接衬套的公差带放宽了0.02mm，既保证运转时没有多余旷量，也不会因为热胀出现抱死的情况。配气端的密封结构最初选的是硬密封方案，试装的时候发现活塞往复运动的阻力太大，后来换成了带微补偿的密封圈结构，反复调整了密封圈的沟槽深度，既保证气密性不会漏热损失效率，也不会因为摩擦过大拖慢整机转速。做渲染的时候特意把机身主体做了哑光军绿的金属质感，飞轮部分用了亮红带白色装饰点的烤漆效果，就是想还原老式教学演示用斯特林发动机的复古质感，渲染的时候调了三次金属粗糙度参数，才把金属件表面的细微切削纹理表现出来，不会像塑料件一样失真。跨软件转档的时候特意检查了所有小零件的曲面破面问题，尤其是换热片的薄壁结构，一开始转档后出现了好几处面丢失，重新补面后把所有薄壁件的厚度统一做了参数化关联，后续改参数的时候不会再出现壁厚不均的问题。整个装配逻辑完全按照实际拆装顺序排布，每个紧固件的位置都留够了扳手操作空间，不会出现设计上能装、实际装配时工具伸不进去的问题，连飞轮端的锁紧螺母都特意选了标准件规格，不用单独定制非标件。做这套结构的时候也参考了不少教学演示机型的成熟方案，把原本外露的管路都整合到了机身内部，外观更整洁的同时也减少了管路的热损失，实际运转的时候能更快达到额定转速。
