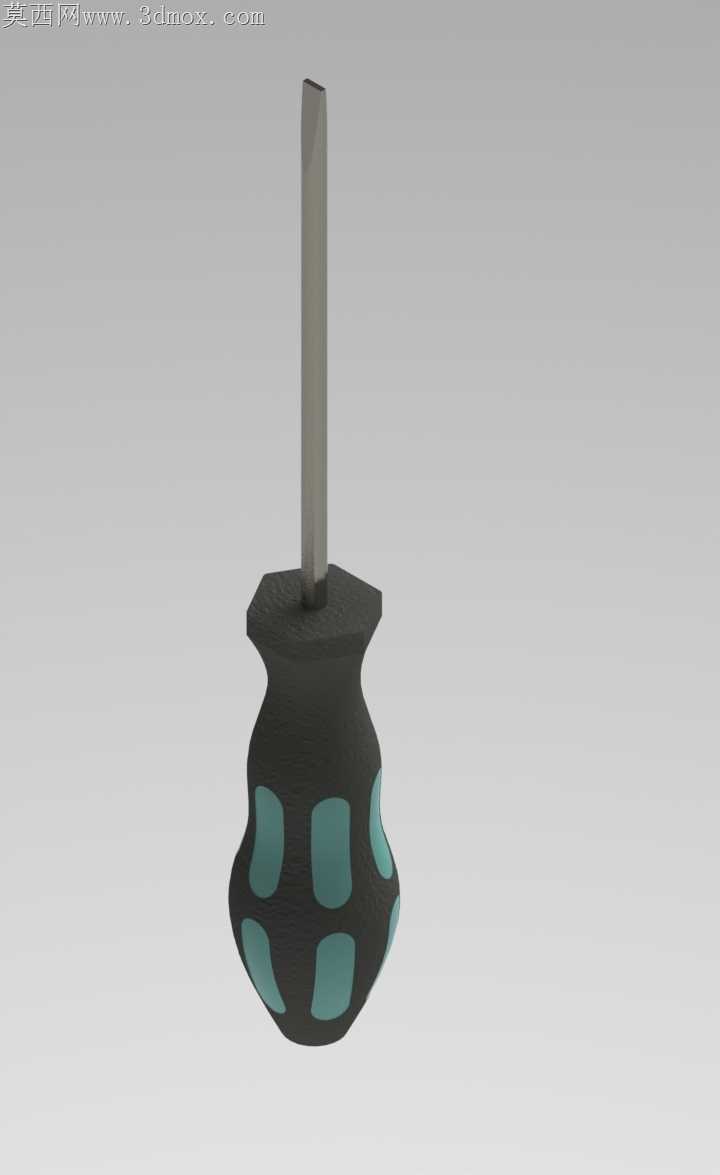

短柄防滑一字螺丝刀结构设计

上次在车间做小空间接线作业时，普通长柄螺丝刀伸不进端子排间隙，还因为握柄打滑拧花了接线端子的螺丝，当时就想着要做一款适配狭小空间作业的短柄螺丝刀。这次做这个模型的时候，最先考虑的是握柄和刀杆的装配公差，之前试做的版本刀杆和柄部过盈量留小了，模拟敲击尾部的时候刀杆会出现窜动，后来把嵌装槽的深度加了1.2mm，配合面做了细微的滚花纹理，就算尾部受轴向冲击力也不会出现松脱的问题。握柄的曲面是反复调整过的，一开始做的光面圆柱柄，模拟沾了少量电工润滑脂的工况下，拧动的时候扭矩稍大就会打滑，后来在握持区加了八处内凹的软胶贴合区，弧度完全贴合指腹的自然弯曲角度，就算手上有薄汗或者少量油污，也能稳稳吃住力，不会出现转不动的情况。刀杆部分特意选了一字批头的常用规格，批头的刃口做了微小的倒角处理，避免硬拧的时候刃口崩裂，也能更好地卡进螺丝槽里，不会轻易滑出刮花螺丝表面。跨软件转档的时候一开始没注意，软胶区域和硬塑柄部的贴合面出现了0.07mm的缝隙，后来调整了导出公差，把两个实体的配合面做了共面处理，转成通用格式的时候也不会出现破面或者重叠面的问题。做结构取舍的时候，本来想在柄尾加个可旋转的尾帽，方便指尖顶着快速拧动，但考虑到这款是针对狭小空间的大扭矩作业，尾帽结构会缩短刀杆的嵌装深度，反而降低整体结构强度，最后还是放弃了这个设计，把整个柄尾做了平整的硬化处理，必要的时候可以用小锤子轻敲尾部，辅助拧动锈死的小螺丝。握柄的软胶块没有做突出表面的设计，而是和硬塑部分保持齐平，这样在狭窄的缝隙里抽插的时候，不会被边角勾住，进出更顺畅。刀杆的长度特意控制得比较短，整体重心落在握柄的中心位置，拿在手里不会有头重脚轻的感觉，长时间单手操作也不容易累。之前做实训作业的时候见过不少同学做的螺丝刀模型，要么刀杆和柄部同轴度差，转起来晃得厉害，要么握柄的棱角太明显，握久了硌手，这次做的时候特意把所有硬塑部分的外边缘都做了R2以上的圆角，不管是正握还是反握，接触皮肤的地方都不会有尖锐的棱角。批头的厚度也做了适配，刚好匹配常用的M3到M5规格的一字螺丝，不会因为太厚卡不进螺丝槽，也不会因为太薄容易拧断。
