带安装耳230V16A品字电源输入插座

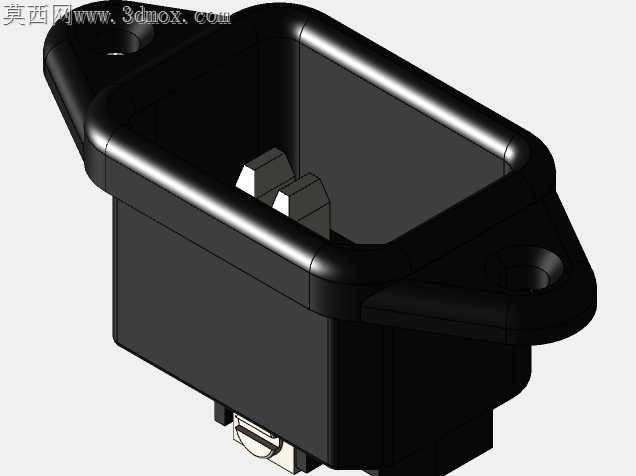

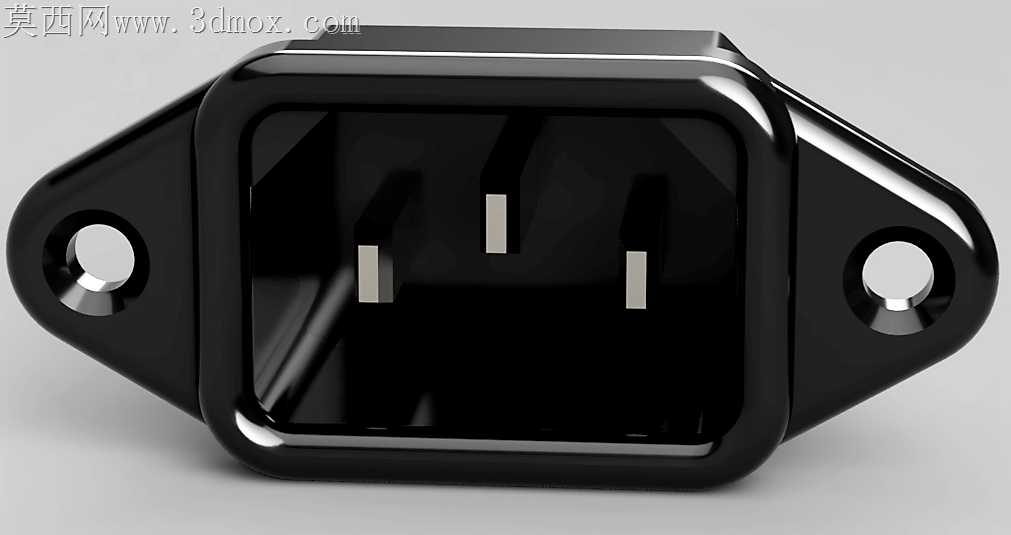

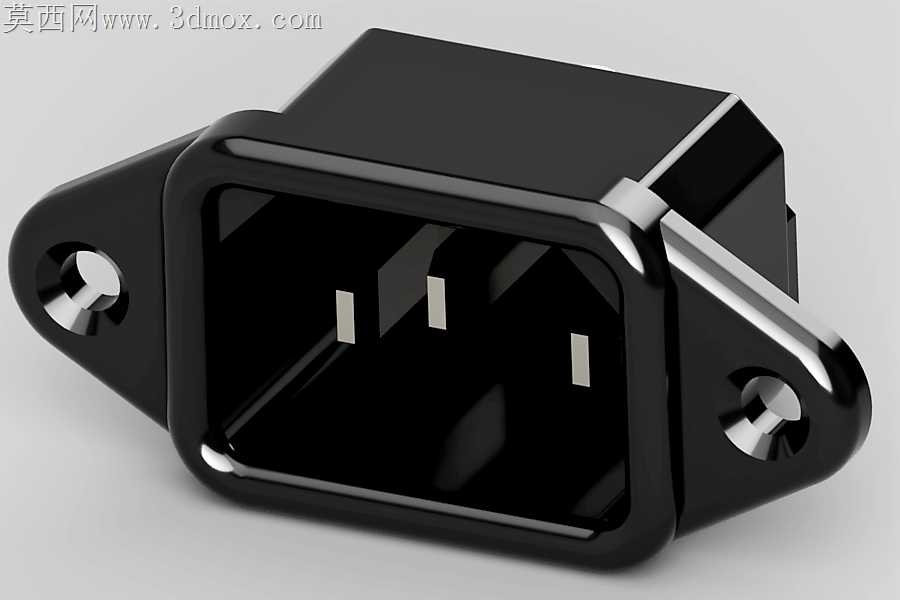

之前给工控设备做配套接插件选型时，踩过不少公模插座的坑：安装孔位公差飘了0.2mm，面板装配时硬拧螺丝把塑料基座撑出微裂纹，温箱里跑70度循环200小时就出现插片松动的问题，这次做这款插座结构时，先把这些量产踩过的坑都列在便签上挨个调整。两侧的安装耳没有做市面上常见的薄边设计，特意把耳片根部做了1.2mm的圆角过渡，避免注塑时冷却不均产生缩痕，同时锁螺丝的区域背面加了十字形的加强筋，不用额外嵌铜螺母，M3螺丝拧到1.2N·m的扭矩也不会把基座撑裂，之前测过同款薄耳结构，拧到0.8N·m就有发白的应力痕。插片的定位槽特意留了0.05mm的预紧余量，跨软件转档的时候一开始没注意插片和基座的配合间隙，导到渲染软件里出现插片浮在基座表面的穿模问题，反复调整了三次定位基准，把插片的压入段做了滚花结构的示意，实际量产时这个滚花能保证插片压入后抗拉力达到80N以上，不会出现插脚被插头带出来的失效问题。插座内部的挡尘筋没有做满整个内腔，特意在最下方留了0.8mm的排水缝隙，设备在凝露工况下，渗入的水汽能顺着缝隙流出去，不会积在腔体内造成插片间绝缘电阻下降。之前做实训项目时见过学员把插座装反，导致插头插不进去硬撬损坏基座，这次在模型的安装耳上做了极小的定位凸点标识，对应面板上的定位凹坑，装配时不用反复比对方向，凸点卡进去就说明装正了。外壳的曲面过渡没有做尖锐的直角，所有外露棱边都做了R0.3的倒角，既避免注塑时的飞边毛刺难以清理，也能防止装配时划手。插片的间距严格按安规要求留足了6.5mm的电气间隙，之前有款非标插座为了缩小体积把间隙压到5mm，耐压测试时1500V就出现飞弧，这次直接把间隙留足，不用额外加绝缘隔板就能满足230V等级的安规要求。转档的时候特意把渲染用的外观面和结构装配面做了分层，导出通用格式时不会出现曲面破碎的问题，之前帮朋友改模型时碰到过转档后圆角面碎成几十个小面片，重新补面花了整整一下午，这次建模时就把所有圆角面做了连续曲率处理，跨平台打开也不会出现破面。
