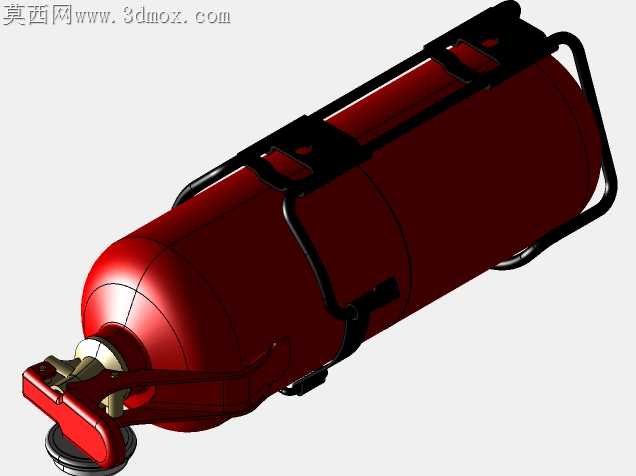

手提式R985便携消防灭火器结构设计

刚拿到手的冲压筒体样件边缘带着细微的切削毛刺，卡箍安装位的公差偏了0.2毫米，第一次试装的时候提手架卡进去就蹭掉了表面的喷塑层，反复调整了三次安装槽的让位角度才解决干涉问题。做这个R985款灭火器的时候最先考虑的是便携工况下的抗摔性能，筒体两端的圆弧过渡面没有直接用常规的回转面扫掠，特意在瓶肩位置加了1.5毫米的加厚筋，之前做同类型产品的时候见过跌落测试后瓶肩开裂的情况，这次把壁厚渐变的区间拉长了12毫米，避免应力集中在焊缝位置。跨格式转档的时候出过一次问题，最初的装配体导成通用格式时，压把的复位弹簧位置出现了面丢失，后来把弹簧的螺旋线分段重构，把相邻接触面的公差从0.01调到0.03才解决转档破面的问题，不会出现导入其他软件后零件缺失的情况。提手的弯折角度是反复核对过人体工学尺寸的，手握位置的弧度做了3度的外倾，冬天戴厚消防手套操作的时候也不会卡手，压把的触发行程控制在15毫米，按压力度调到了成年人单手握持刚好能压到底的程度，不会出现误触也不会因为太硬按不动。瓶身的固定卡箍没有用市面上常见的薄铁皮冲压件结构，特意加了内嵌的橡胶垫让位槽，实际装配的时候卡箍和筒体之间不会硬接触，运输过程中的震动不会磨掉瓶身的涂层，也不会因为长期卡紧出现筒体局部变形的问题。喷管的连接头位置做了防呆结构，不对准卡槽的话根本拧不进去，避免现场紧急使用的时候接歪漏粉。之前做实训作业的时候见过不少同学做的灭火器模型只做了外观，根本没考虑内部虹吸管的安装空间，这次特意在筒体内部留足了虹吸管的弯折余量，底部的进粉口位置做了斜切处理，哪怕瓶身倾斜一定角度也能顺利吸出灭火剂，不会出现喷到一半吸不上来的情况。量产的时候特意把瓶身的焊缝位置从正侧面移到了背向提手的位置，既不影响外观，焊接的时候也更容易定位，不会因为焊缝凸起影响卡箍的安装平整度。压把和阀体连接的销轴位置做了防脱卡槽，不用额外打开口销，装配的时候直接卡进去就不会掉，能减少一道装配工序，也避免长期使用后销轴锈蚀脱落的问题。
