星球大战X翼科幻战机外观造型设计

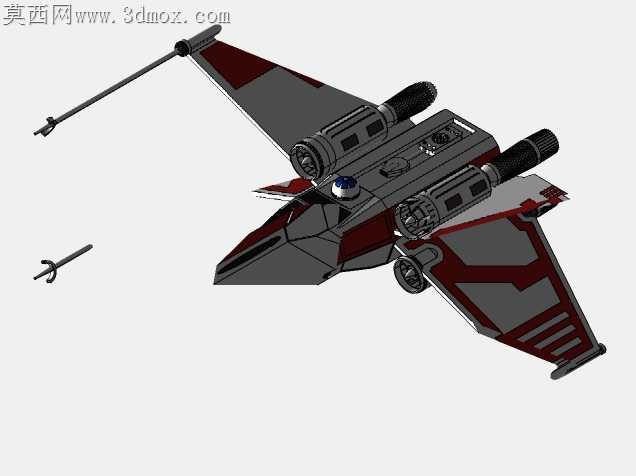

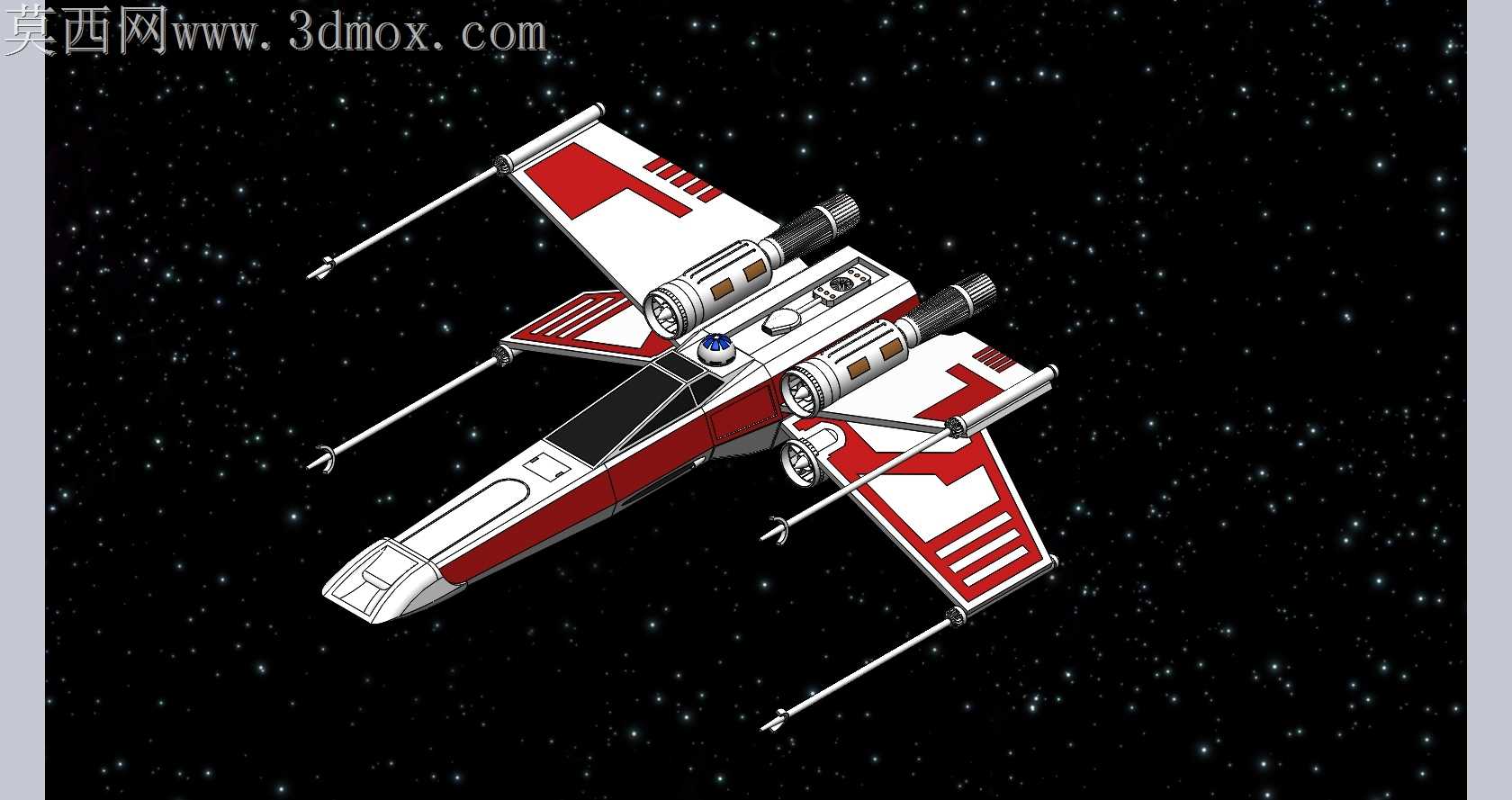

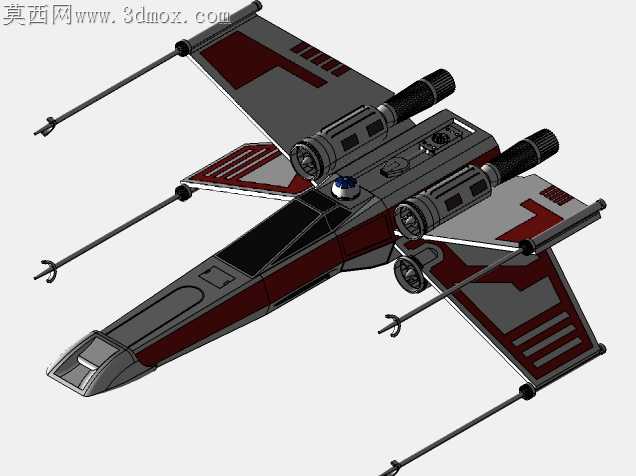

当初做这个X翼造型的时候，最先踩的坑是翼面展开结构的公差配合，一开始把翼根铰接处的间隙留小了，用光敏树脂打样试装的时候，翼面转到作战展开角度直接卡滞，边缘还蹭出不少细碎的树脂毛刺，磨了三次配合面才把转动阻尼调到顺手的程度。机身表面的红灰分色块一开始是直接在曲面上拉伸的，转档到渲染软件的时候好几次出现曲面破面，尤其是座舱盖边缘的过渡曲面，因为曲率变化太急，补面的时候反复调整了十几次控制点，才让分色边缘没有出现突兀的折角。四台引擎的喷口细节一开始做的太细碎，考虑到如果做小比例实体化的话，细小的散热格栅很容易在脱模的时候断裂，最后把格栅厚度从0.2mm调到了0.5mm，既保留了视觉上的层次感，也能适配后续的小批量复刻加工。翼尖的挂钩结构一开始是和翼身做的一体件，试装的时候发现挂钩处受力容易断，后来改成了嵌装结构，预留了0.1mm的粘接余量，组装的时候不用反复修配就能对齐位置。机身顶部的圆形传感器细节，一开始定位的时候偏了1.2mm，对照影视原作的截图反复核对了三次坐标，才把位置调到和原作一致的状态。做曲面的时候特意把机身侧部的刻线深度控制在0.15mm，太浅了上色之后刻线会被漆盖住，太深了又会让整体外观显得过于生硬。跨软件导文件的时候，一开始没把曲面做缝合处理，导到KeyCreator里的时候出现了二十多个游离面，花了快两个小时逐一检查缝合，才保证后续不管是做渲染还是结构拆分都不会出现几何错误。翼面的条纹标识一开始是贴的纹理贴图，后来为了方便实体加工的时候做分色，直接把条纹做成了浅浮雕结构，上色的时候不用额外做遮盖就能轻松分出色彩边界。起落架的收纳槽一开始做的深度不够，起落架收进去之后会突出机身表面2mm，后来调整了舱内的避让结构，把内部非外观面的筋位做了偏移，才让起落架能完全收进舱内，合上舱盖之后表面完全齐平。座舱盖的透明件部分特意做了0.3mm的壁厚，要是做太薄的话，加工抛光的时候很容易变形，太厚又会显得通透感不足，反复试了三次壁厚参数才找到最合适的数值。
