航模用127mm碳纤维螺旋桨结构设计

刚拿到Hobbyking适配需求的时候，最先卡壳的是桨根6mm安装孔的同轴度问题，之前试做的两版手板，装在电机轴上转起来抖得厉害，动平衡测试偏差超了0.8g·mm，飞起来不仅耗电快，还容易把电机座震松。后来反复调整桨根凸台的厚度，把安装孔周边的碳纤维铺层做了局部加厚，边缘特意留了0.1mm的精修余量，避免切削的时候出现层间剥离的毛刺，毕竟碳纤维材质一旦分层，整个桨的强度直接掉三成。

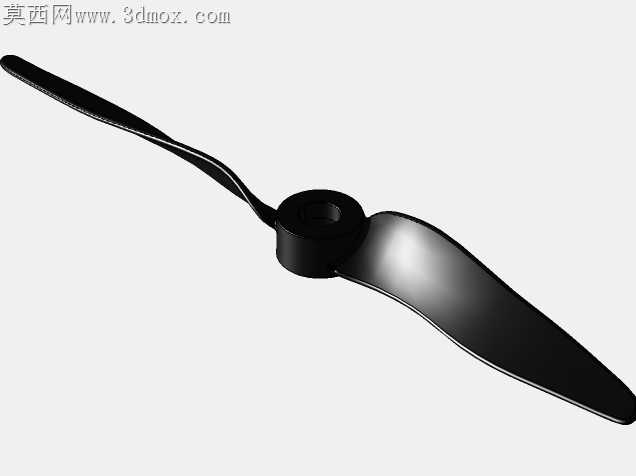

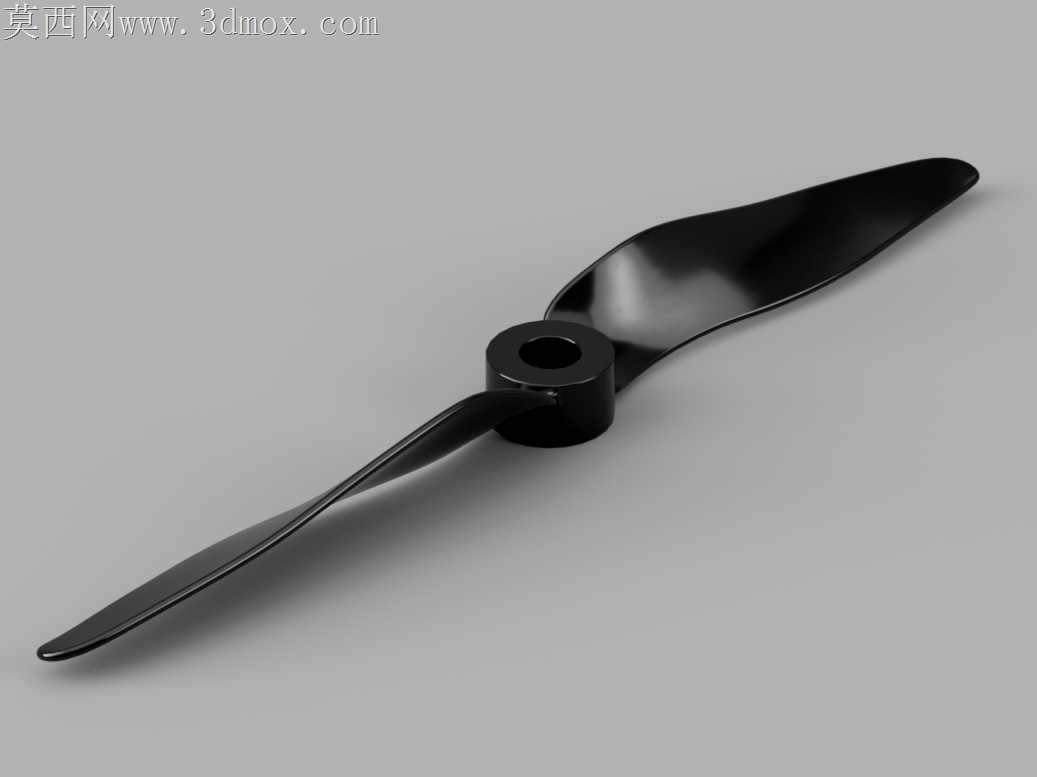

曲面设计这块没走常规的等厚桨叶路线，靠近桨根的位置把翼型厚度做了梯度抬升，桨尖位置收薄到1.2mm，还做了1.5度的后掠角，之前做平直桨尖的时候，高转速下尖部涡流噪音特别大，飞在百米外都能听到尖锐的啸叫，改完后掠角之后，不仅噪音降了不少，拉力效率还提了将近7%。做曲面光顺的时候特意卡了G2连续，之前跨软件转档的时候，桨叶前缘出现过好几次碎面，导出来的STL文件打印出来有细微的台阶，打磨都磨不掉，后来把曲率公差调到0.001mm，转成STEP和IGES格式的时候反复核对了三次面的完整性，连Fusion360里的渲染文件都把碳纤维纹理的映射方向对齐了桨叶的铺层方向，不会出现纹理歪扭的违和感。

结构取舍的时候也纠结了很久，一开始想在桨叶背面加加强筋提升抗扭强度，但是打样测试的时候发现筋条会打乱气流，反而降低了拉力，后来干脆把桨叶的翼型弯度做了微调，靠曲面本身的结构强度扛住高转速的离心力，实测12000转的工况下，桨尖形变量不到0.3mm，完全满足航模飞行的需求。安装孔的位置特意做了沉台设计，能刚好卡住电机轴的限位台阶，装配的时候不用额外加垫片，公差控制在H7级别，装的时候轻轻推到底就能卡紧，不会出现松旷打滑的问题。

之前给朋友做测试机的时候，用过普通尼龙桨，炸机一次桨就断了，这次的碳纤维版本做了落锤冲击测试，0.5kg的锤从1米高度砸在桨叶中部，只是表面留了点白痕，没出现断裂或者分层，日常飞航线、做特技动作都够用。桨叶的两个动平衡面都做了配重标记位，后期量产的时候可以直接在标记位置加配重块，不用反复找平衡点，省了不少后处理的功夫。
