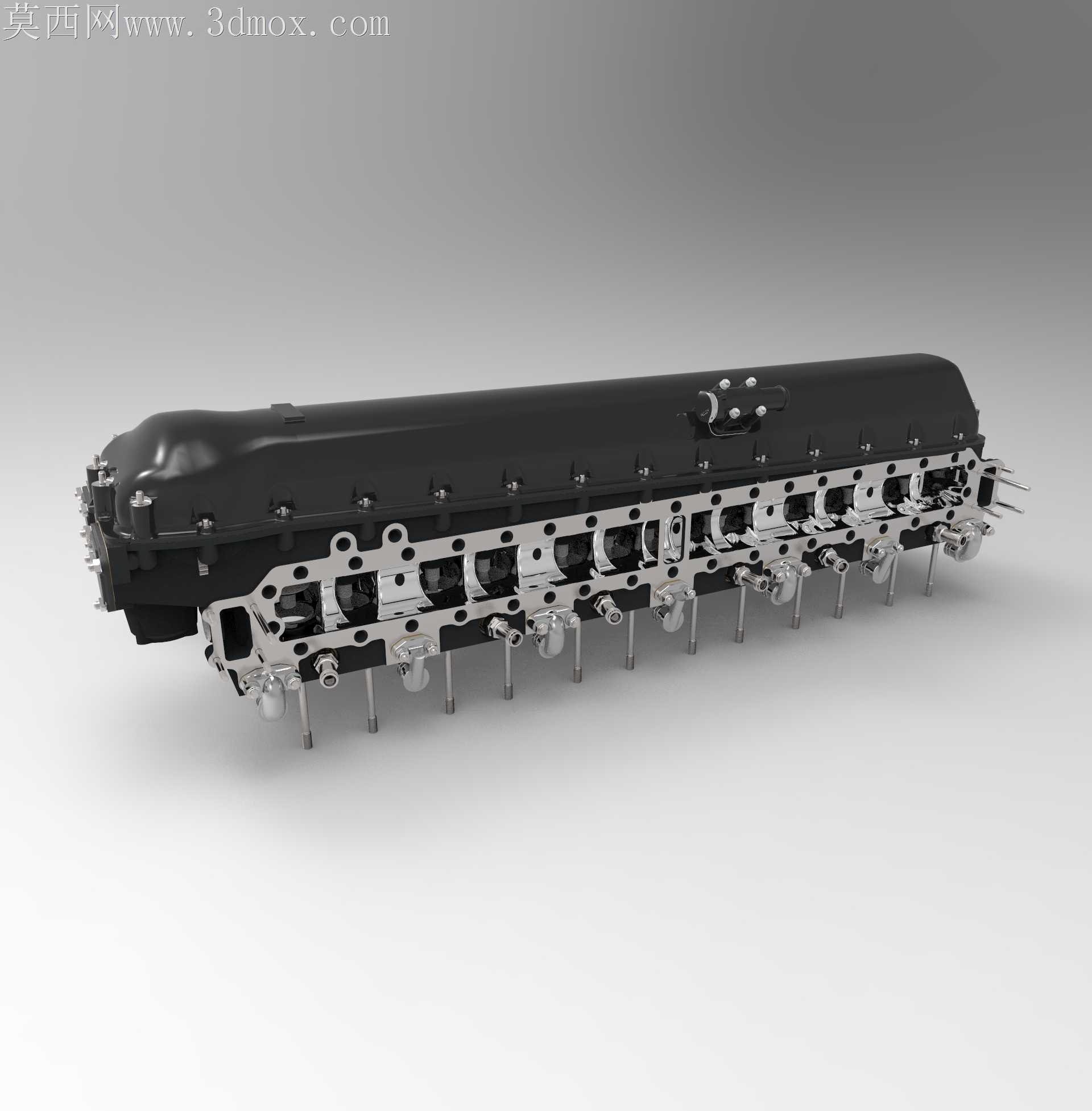

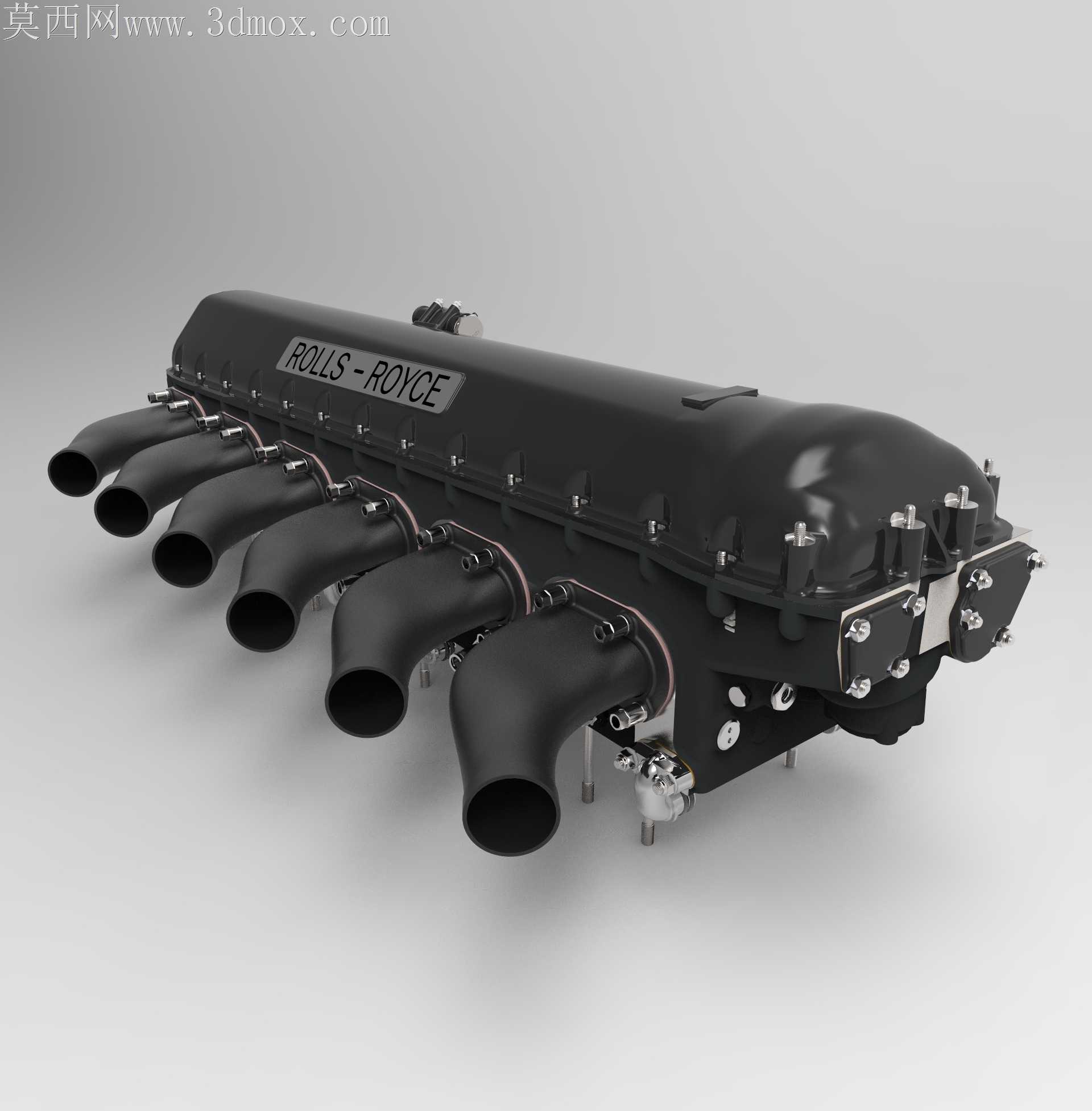

梅林直列发动机气缸盖总成结构展示

刚拆完旧件上的毛刺飞边时我就打定主意，这次做的气缸盖总成不能只做个摆看的外壳。之前做同类型航空引擎模型时，总有人说气门摇臂和凸轮轴的配合间隙留得太死，转起来卡滞，这次特意把每个摇臂枢轴的安装座都留了0.02mm的公差带，哪怕跨软件转档丢了部分曲面参数，装配时也能靠公差余量把部件顺进去。

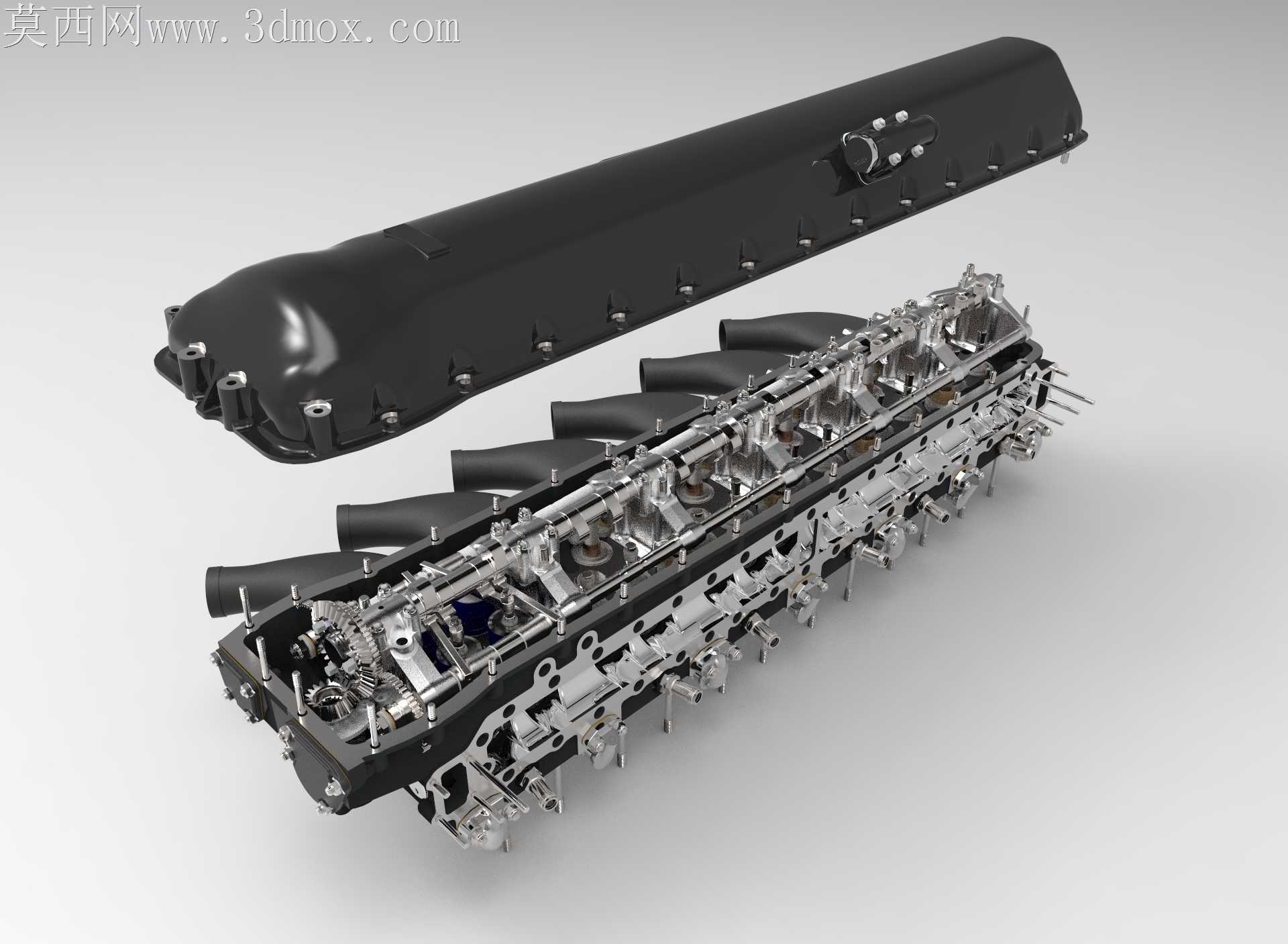

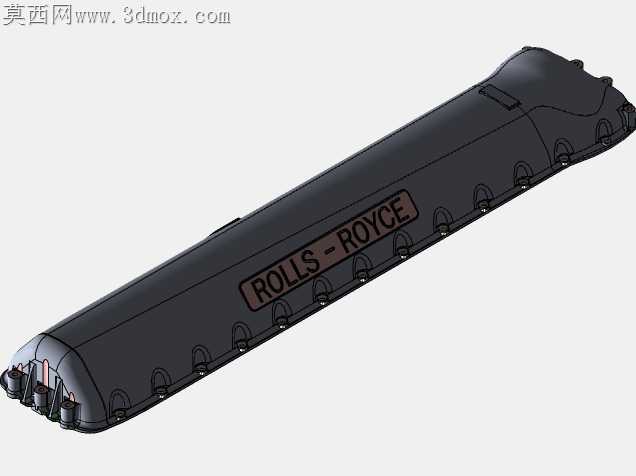

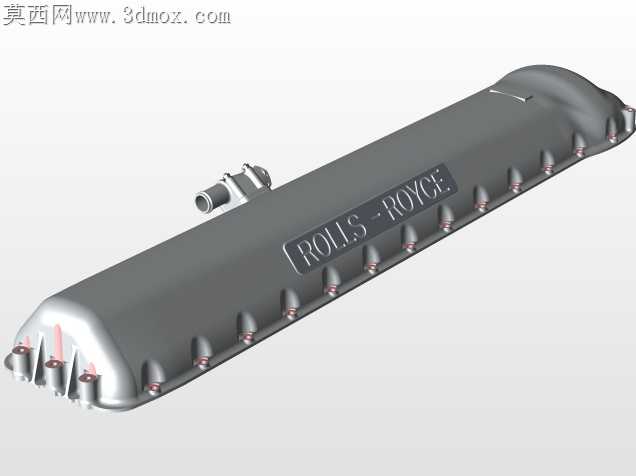

做气门室盖的时候特意没把所有螺栓孔都做满装饰特征，实际量产时过长的盖体压铸容易出现冷隔，边缘的安装凸台我特意做了1.5度的拔模斜度，之前打样时因为斜度不够，脱模时把边缘的密封槽扯变形了，返工浪费了三炉铝料。内部的凸轮轴轴承座我没有做成一体结构，拆分后的组件更方便后期做维护演示，每个轴承盖的定位销孔都做了错位防呆设计，装反了根本卡不进去，省得实训的学生拆完装回去总出问题。

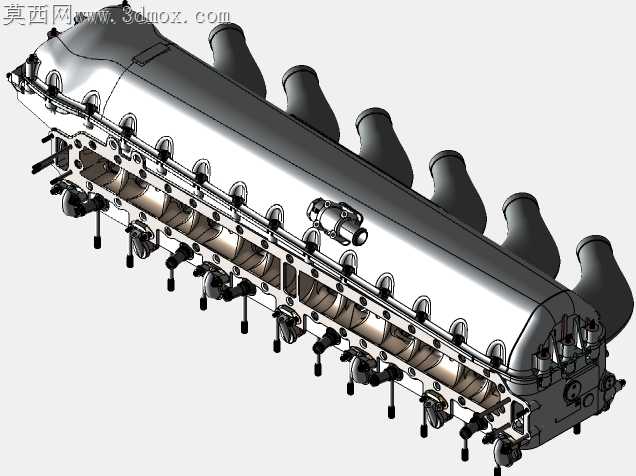

跨软件转格式的时候最容易出问题的就是气道曲面，我特意把进排气道的曲面做了加厚处理，之前转STEP格式时薄壁面经常出现破面，补面补到眼睛发花，这次加厚0.3mm之后，哪怕转成通用格式导入其他软件，也不会出现曲面丢失的情况。缸盖底部的燃烧室凹坑我没有做完全光滑的曲面，实际加工时铣刀走刀会留下细微的刀纹，我特意在曲面表面加了极浅的纹理特征，渲染出来更有真实金属加工的质感，不会像塑料玩具一样光得发假。

考虑到很多人拿这个模型做结构教学，我把内部的气门弹簧、挺柱都做了可拆分的独立零件，没有和缸盖主体合并，之前做的版本把弹簧和座圈做成一体，想做运动仿真的时候根本没法定义约束，这次每个运动部件都留了独立的装配基准，做配气机构运动仿真的时候直接给凸轮轴加旋转驱动就能跑，不用再重新拆分零件。缸盖侧面的燃油喷嘴安装座我特意做了密封锥面，实际装配时这个位置是渗漏高发区，模型里把锥面的角度做的和原厂维修手册完全一致，哪怕拿这个模型做密封结构分析也能直接用，不用再重新修正角度参数。
