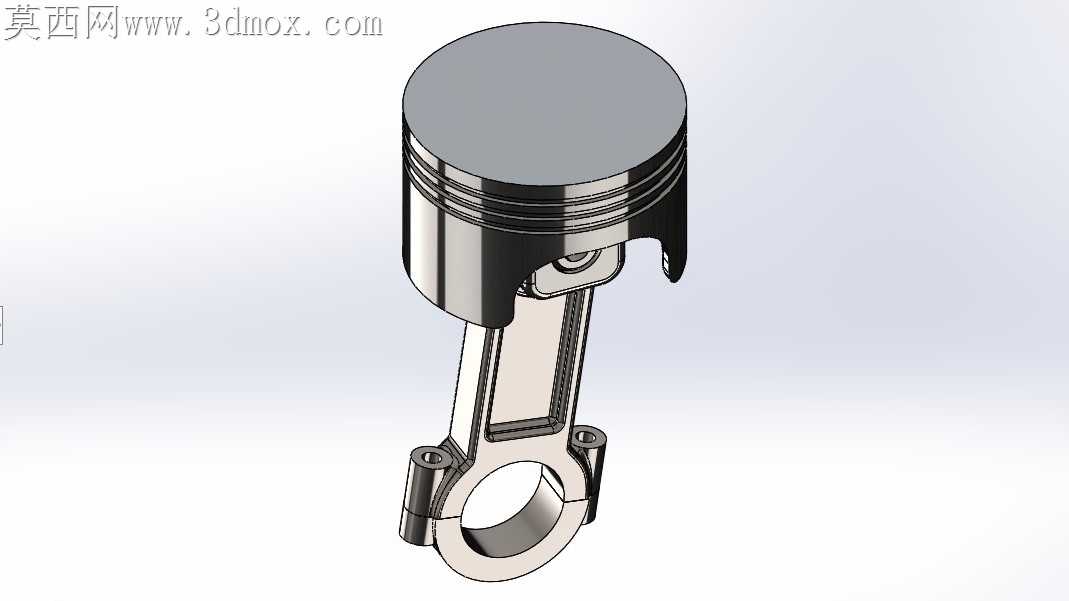

汽车发动机活塞连杆组高精度结构

刚拿到车间返回来的活塞样件时，裙部边缘的切削毛刺卡了我三次塞尺，那时候就打定主意要把这套往复组件的配合间隙做准。之前跨软件转档的时候，活塞销孔的同轴度标注总飘，反复核对了三次销座的倒角尺寸，才把连杆小头衬套的压装余量留到0.02毫米，不会出现衬套压入后销孔失圆的问题。

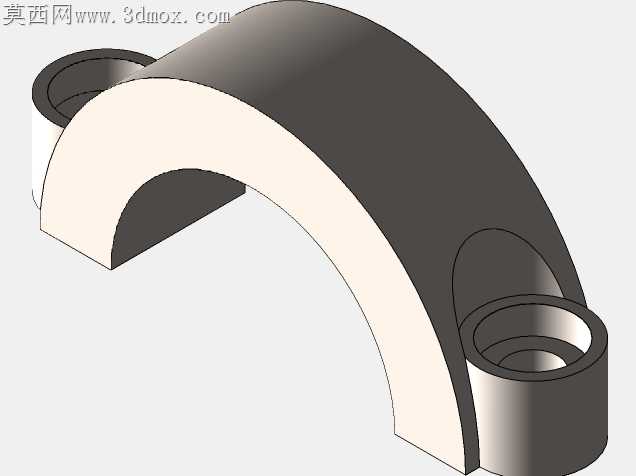

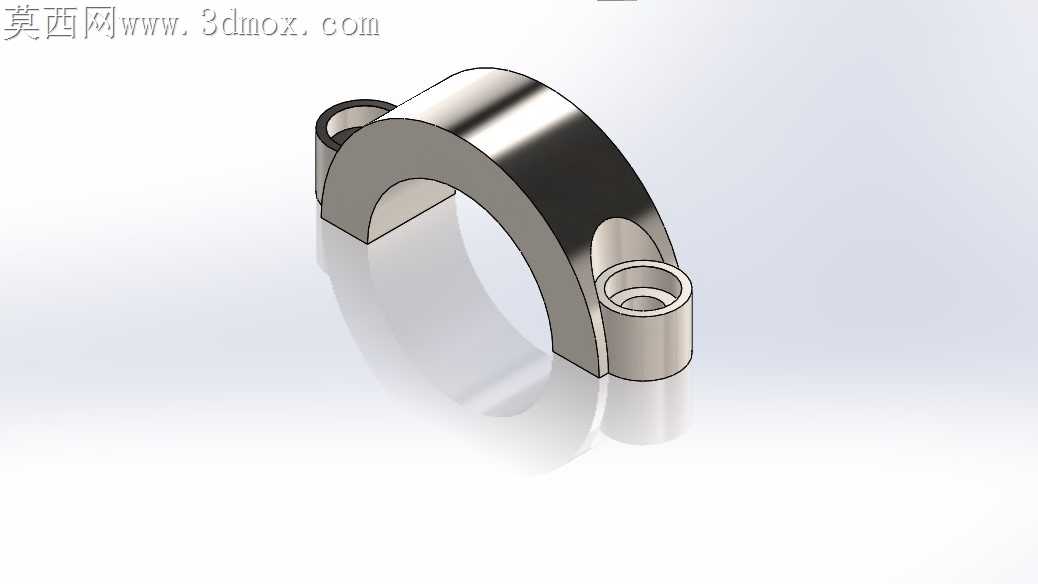

做活塞环槽结构的时候特意调整了槽宽的公差带，气环的侧隙留了0.04毫米，油环的回油孔位置避开了活塞销座的加强筋，之前做实训项目的时候就踩过坑，回油孔对着加强筋的话，高速工况下机油刮不干净容易窜烧。连杆大头的剖分面做了锯齿形定位结构，不用额外加定位销就能保证盖和杆的对位精度，量产的时候能省一道定位销压装的工序，也避免了销子松动带来的异响问题。

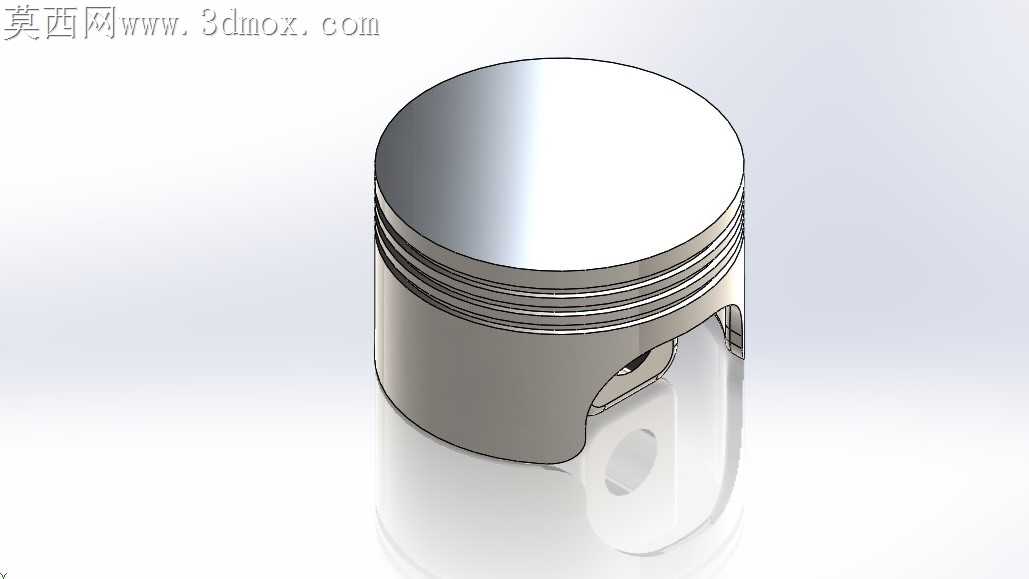

活塞顶部的燃烧室凹坑弧度调整了两次，最初的曲面过渡太陡，铣加工的时候刀具容易颤，留下振纹影响压缩比精度，把过渡圆角从R2调到R3.5之后，走刀路径顺了很多，曲面粗糙度能稳定到Ra1.6，不用后续额外抛光。裙部的型线做了中凸变椭圆处理，冷态下裙部和缸壁的间隙留了0.03毫米，热膨胀之后刚好能贴合缸壁，不会出现冷敲缸或者热拉缸的问题，之前帮车队改赛用活塞的时候就吃过型线没做对的亏，跑了三圈就拉缸抱轴。

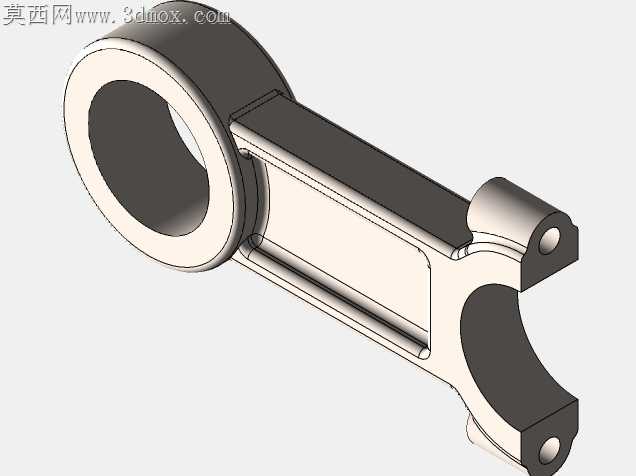

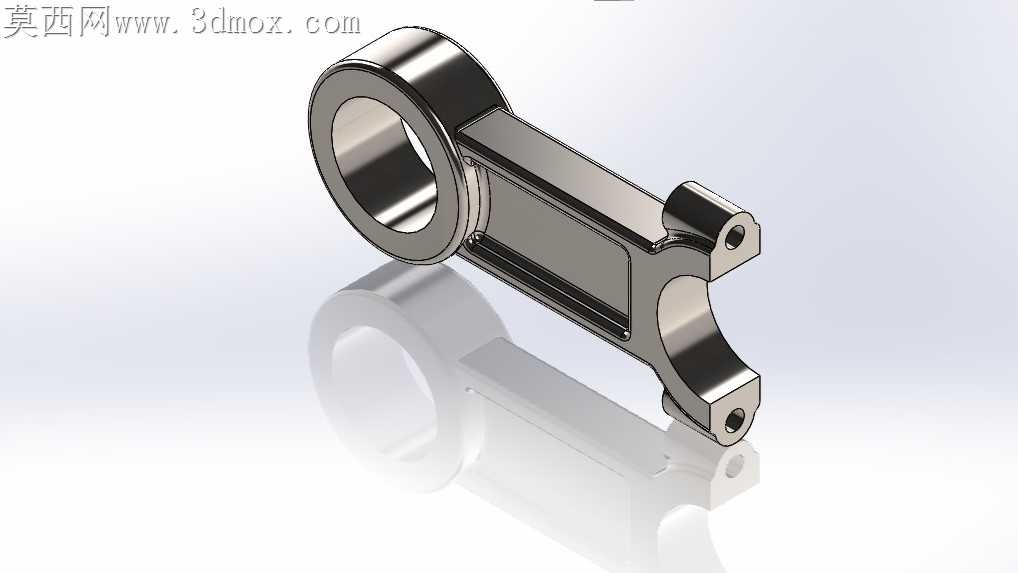

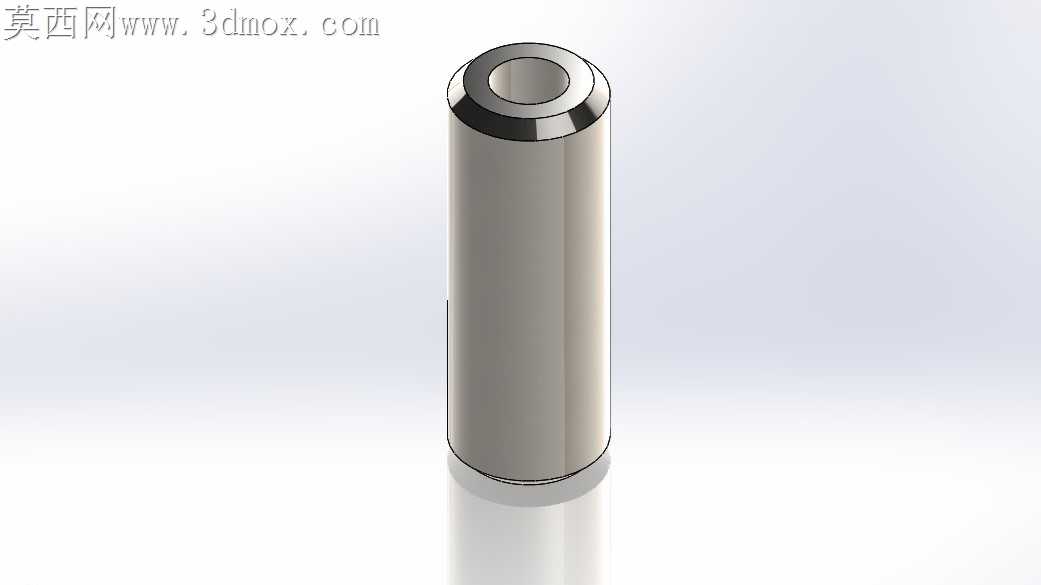

连杆杆身做了工字形截面，比等截面的圆杆轻了17%，往复惯性力降下来之后，曲轴的平衡块配重也能相应减小，整个动力总成的震动会小很多。活塞销采用了全浮式设计，两端的卡环槽深度留了0.8毫米，卡环装进去之后不会因为高速往复窜出来打坏缸壁，之前拆故障机的时候见过卡环脱出来把缸壁拉成深沟的情况，这个细节特意核对了五次尺寸。

油环的刮片刃口做了0.1毫米的微倒角，不会像锋利刃口那样刮掉缸壁上的润滑油膜，也能把多余的机油刮干净，减少机油消耗量。活塞内部的冷却油道入口对准了连杆小头的喷油孔，机油能顺着油道流到活塞顶部内侧，把燃烧室传下来的热量带走，高负荷工况下活塞顶的温度能降20多度，不会出现材料热疲劳开裂的问题。

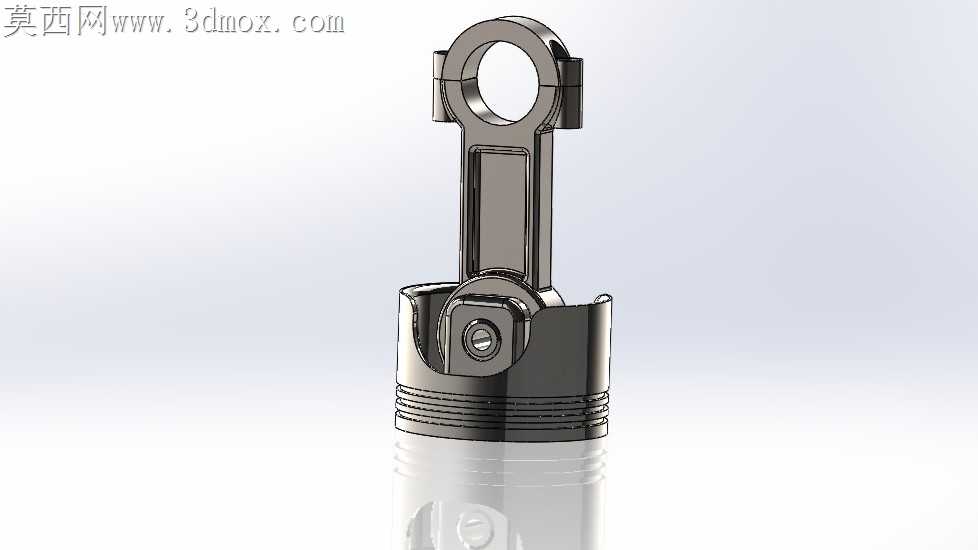

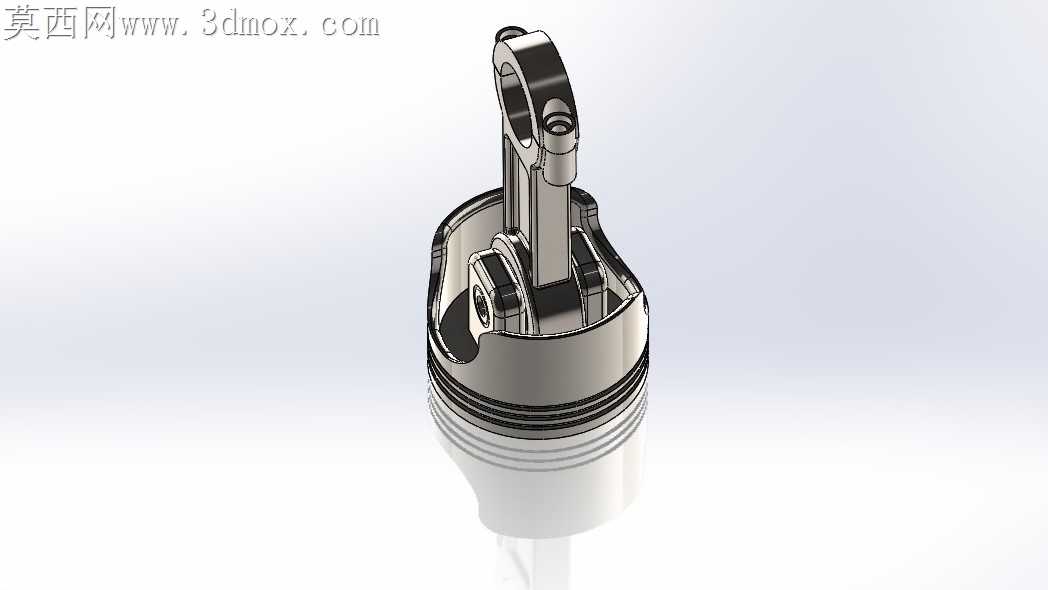

整个组件装配的时候，活塞环的开口位置特意错开了120度，没有对准活塞销方向和侧推力方向，避免漏气窜油。连杆螺栓的预紧力矩标注了转角法工艺，先拧到25牛米再转90度，不会因为力矩不够出现连杆盖松动，也不会因为力矩过大把螺栓拉长断裂。
