A网A8Y型皮带可调张紧装置

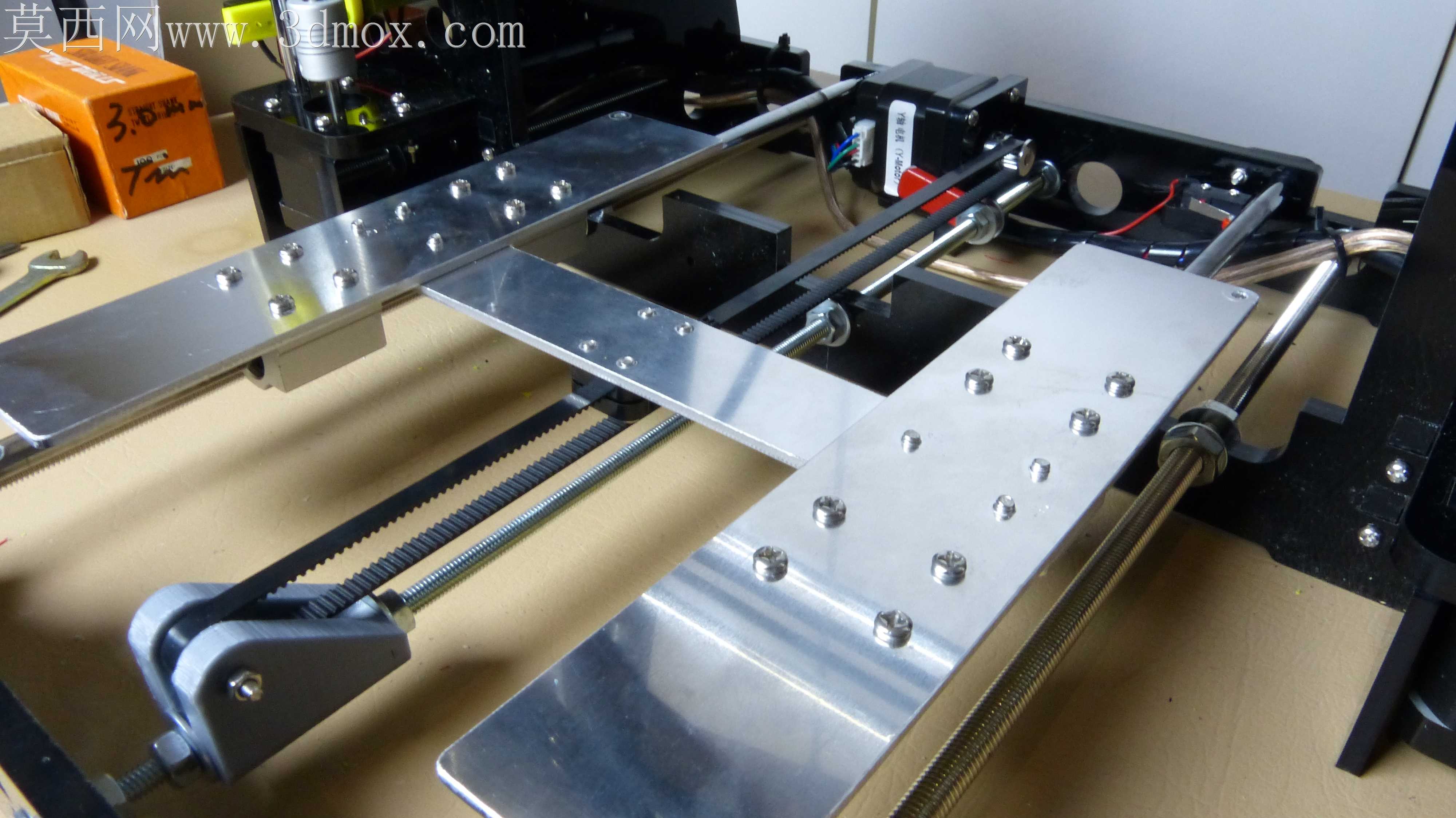

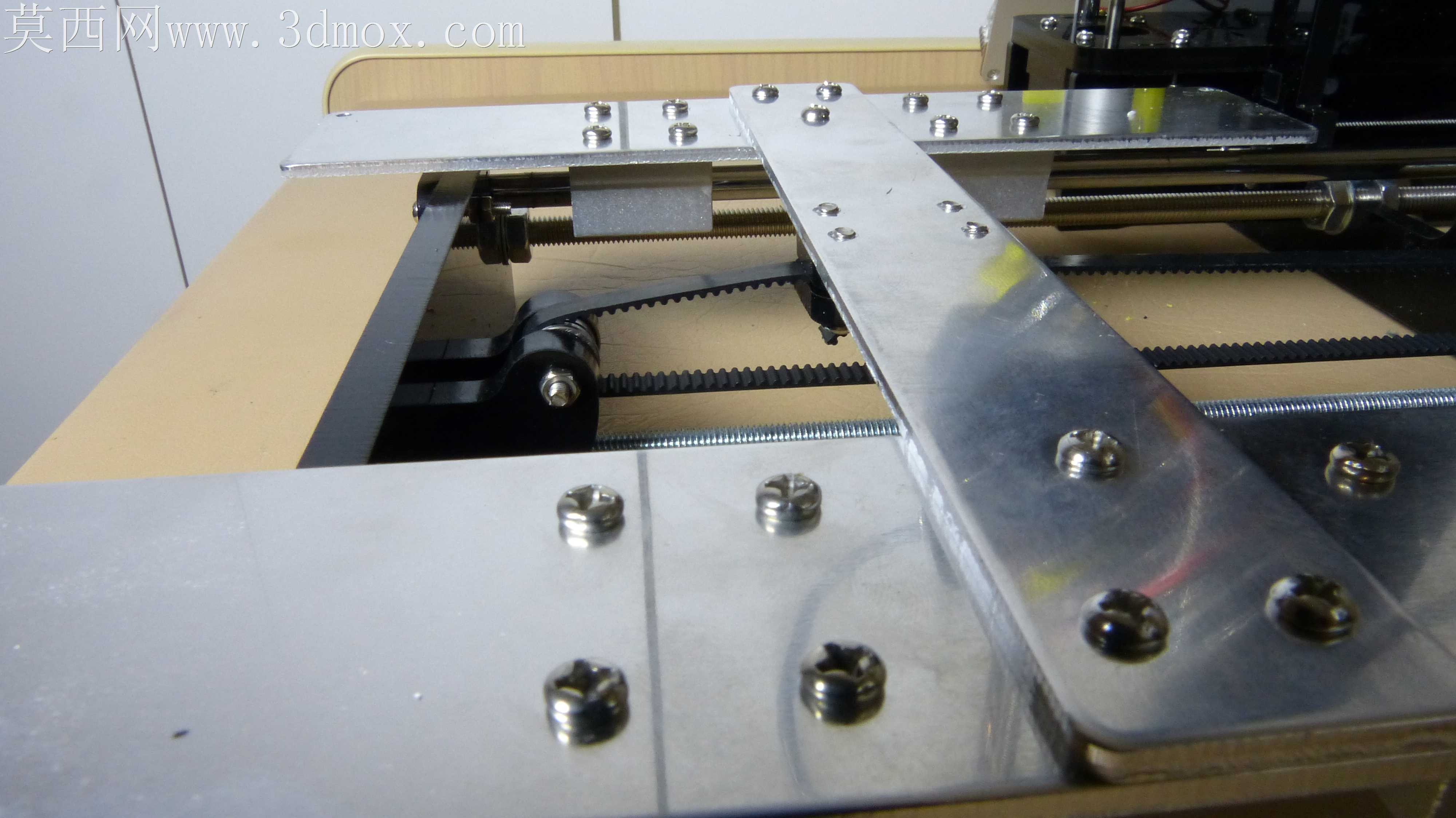

设备连续运行满一个月时，Y向进给突然出现层错位，拆检外护板后才发现根源是Y形皮带长期受交变拉力出现松弛，加上皮带本身的不对称结构特性，运行中带身逐步偏移带轮中心，才导致进给精度失准。之前照着公开的组装视频装加热床H板时，完全没注意到H板的安装朝向要求，直到同好提醒才知道原厂设计里H板朝上才是正确装配位，这个朝向刚好能给Y形皮带提供完美的对齐基准，之前装反的状态下，皮带从一开始就存在偏磨隐患。

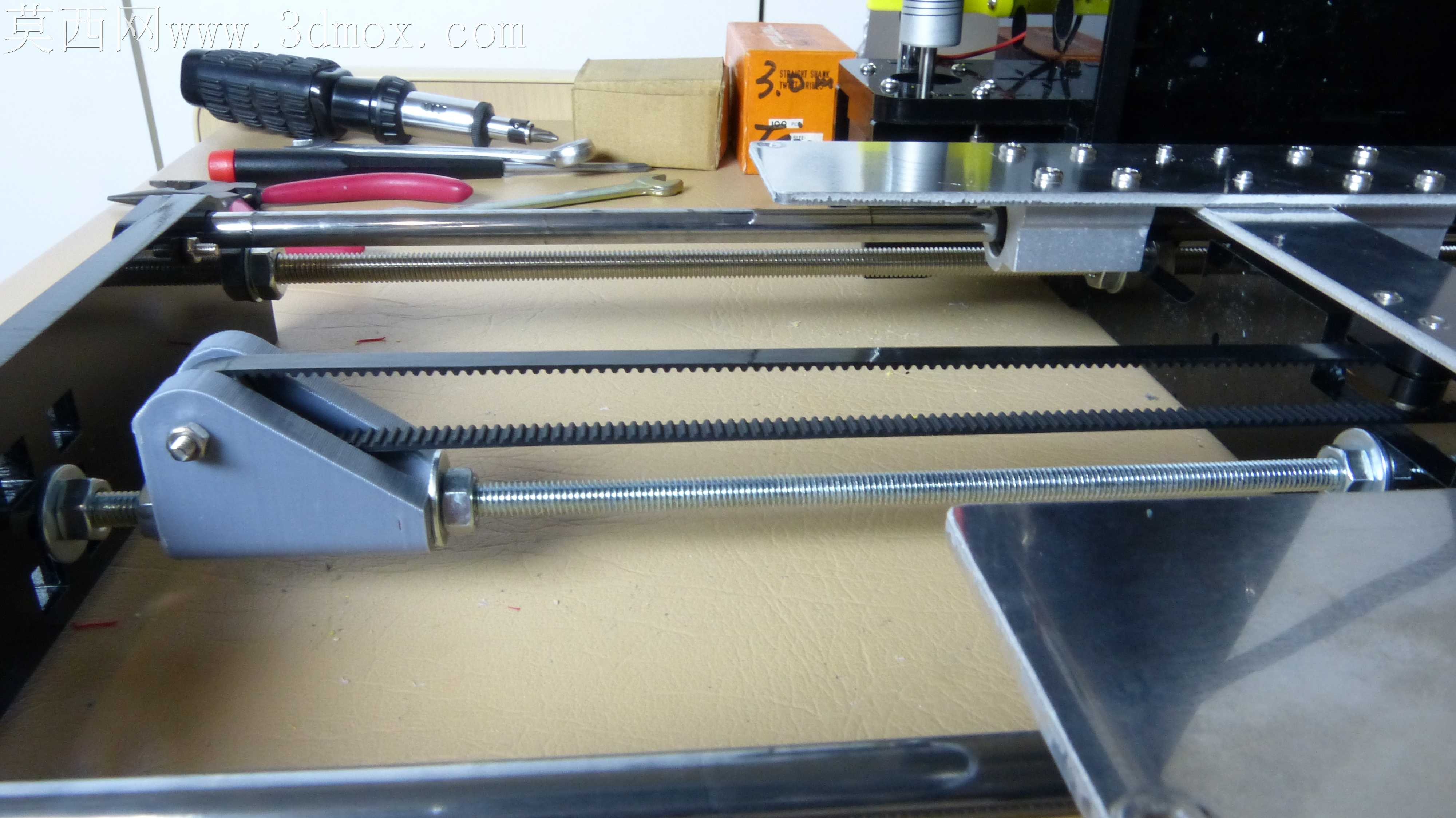

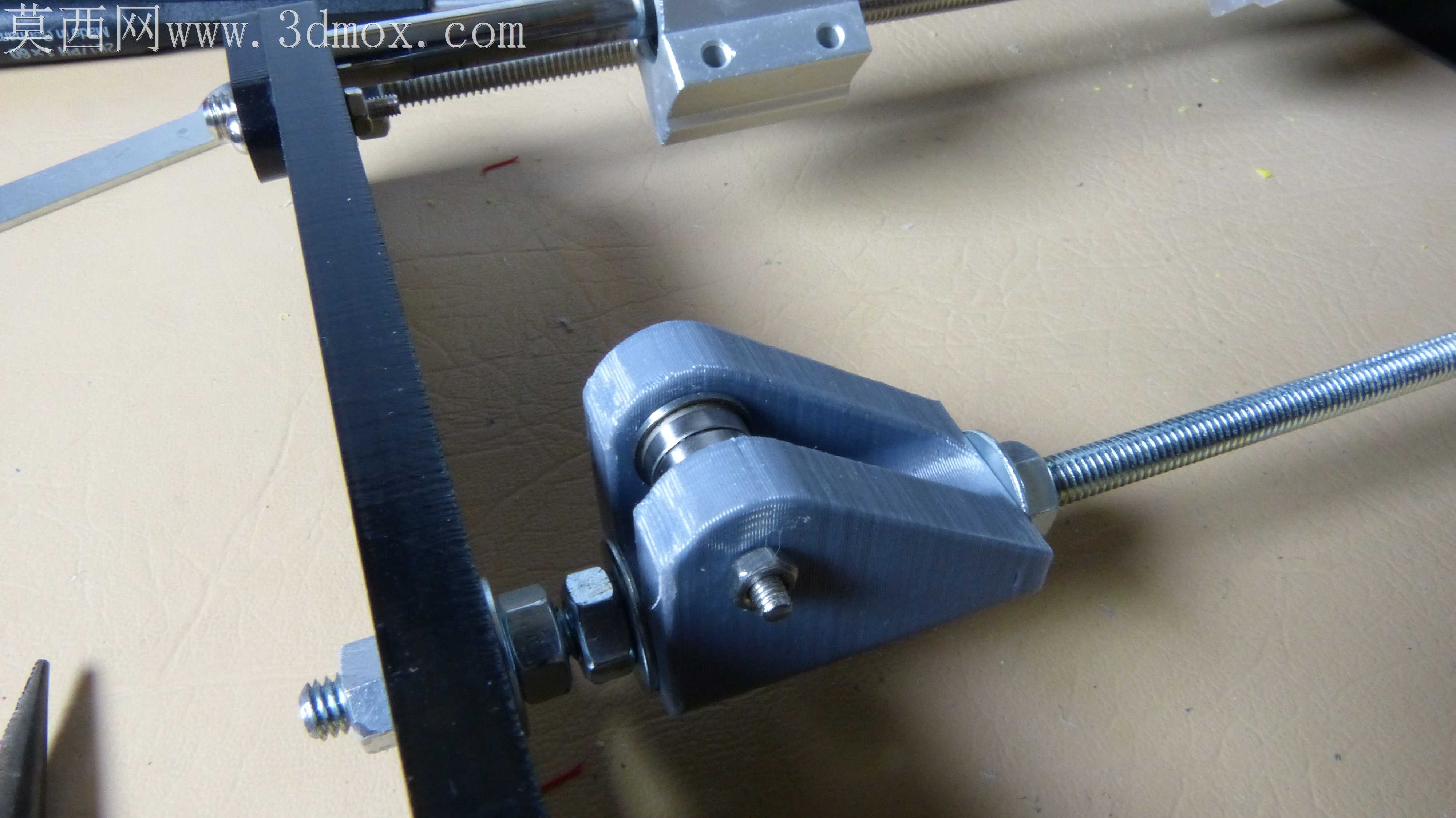

这次做张紧器没打算改动原有设备的主体安装位，特意选了市面上极易采购的6毫米全螺纹螺杆作为核心调节件，不用额外定制非标杆，后续用户自己维护时随便找五金店就能买到替换件。3D打印的张紧座特意做了分体夹式结构，夹槽内径刚好卡合轴承外圈，打印时特意把层厚设到0.15毫米，内壁预留0.2毫米的装配余量，装轴承时不用使劲敲，轻轻压入就能保证轴承转动无卡滞，不会因为过盈量太大导致轴承内圈憋劲、转动阻力陡增。

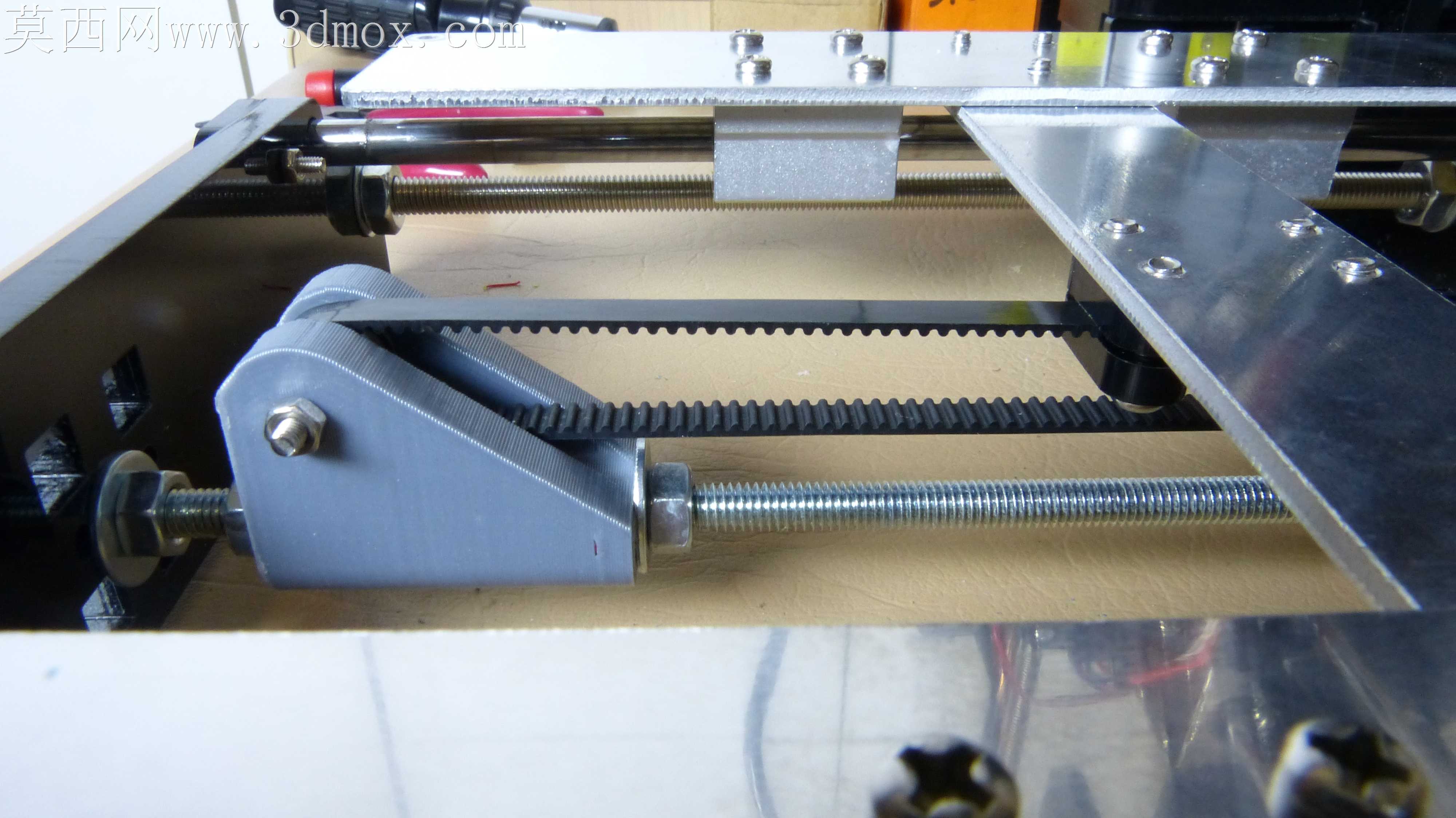

调节端做了双螺母防松结构，拧动外侧螺母就能精准拉动张紧座沿螺杆轴向移动，调整到皮带按压下沉量在2到3毫米的合适张力后，把内侧锁紧螺母拧死贴住张紧座端面，就算设备长时间高频往复运动，螺母也不会因为振动松退，不用隔三差五拆开护板重新调皮带松紧。整个张紧器完全依托原有设备的安装孔位固定，不用在型材上额外打孔攻丝，也不用裁切原有皮带，把原来的固定轮座替换成这个可调张紧组件就行，装完后特意连续跑了72小时的满幅打印测试，Y向的层纹对齐度完全回到新机状态，之前因为皮带松导致的边角错层、圆弧面振纹问题全消，甚至高速进给时的皮带异响也跟着没了。
