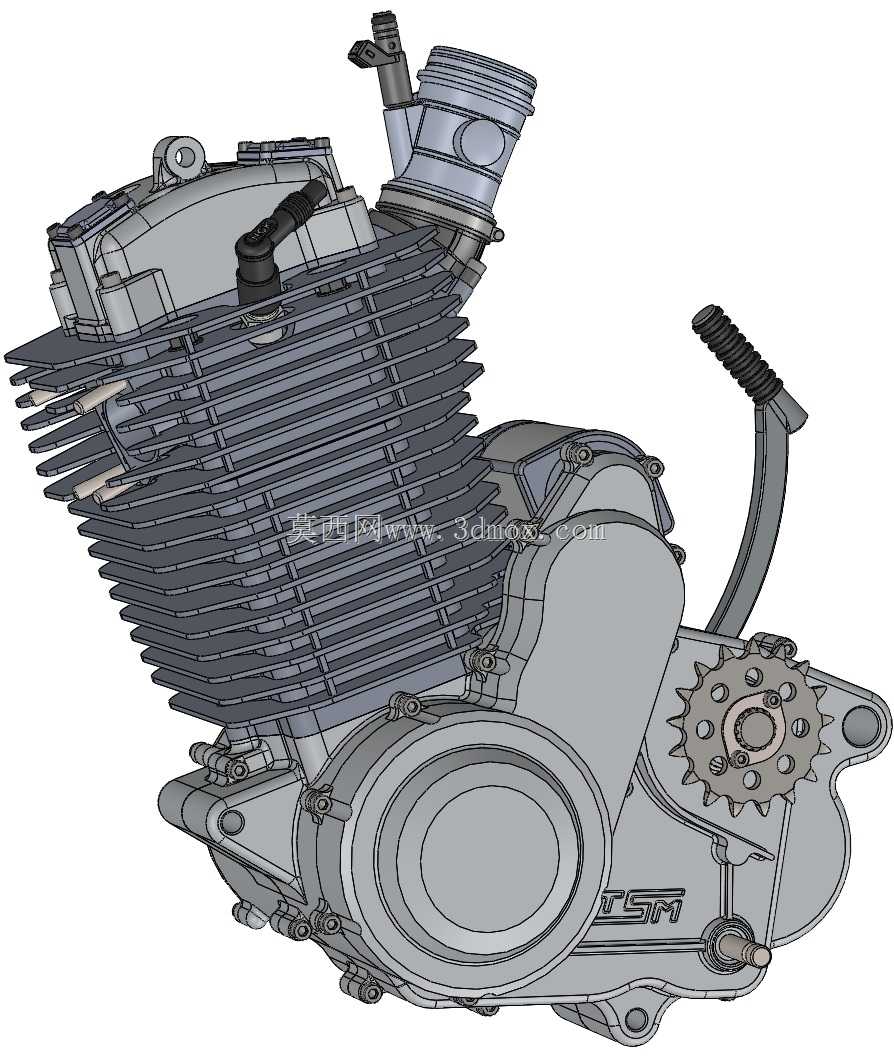

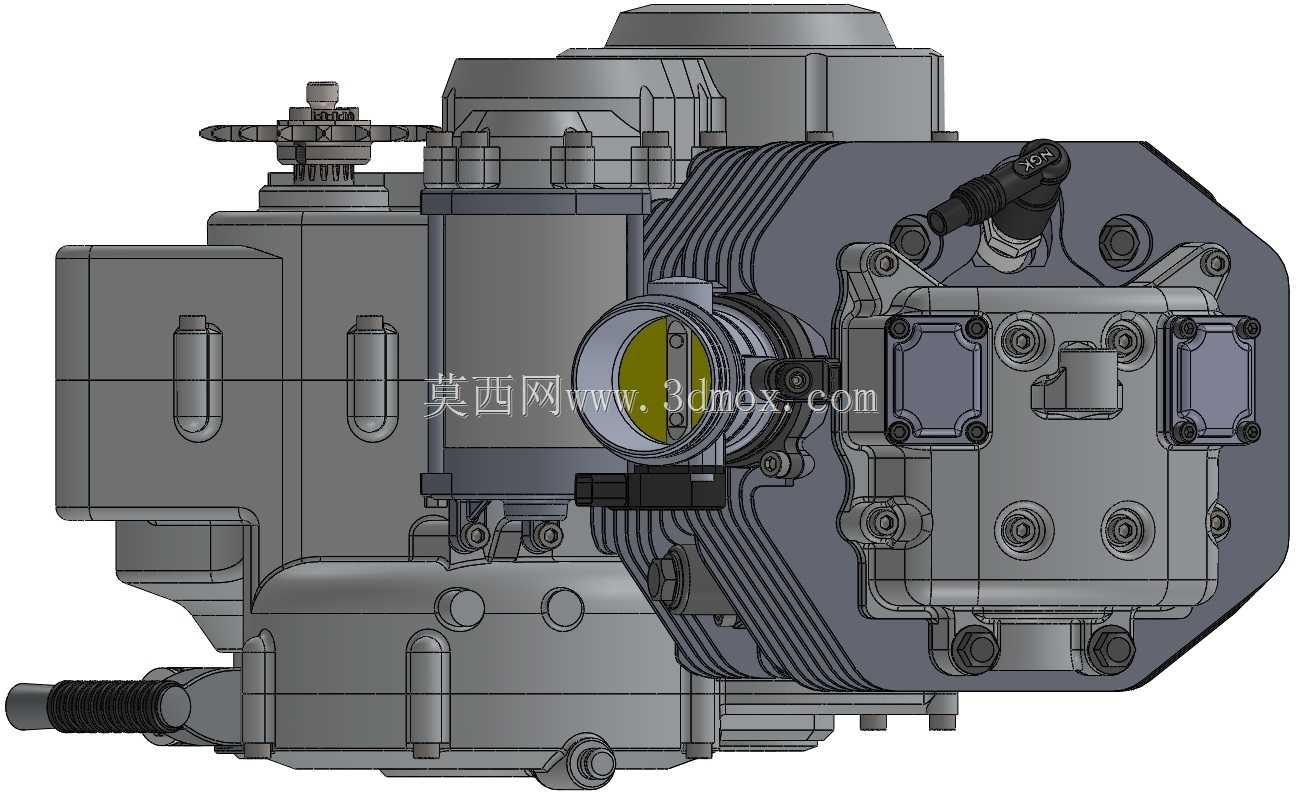

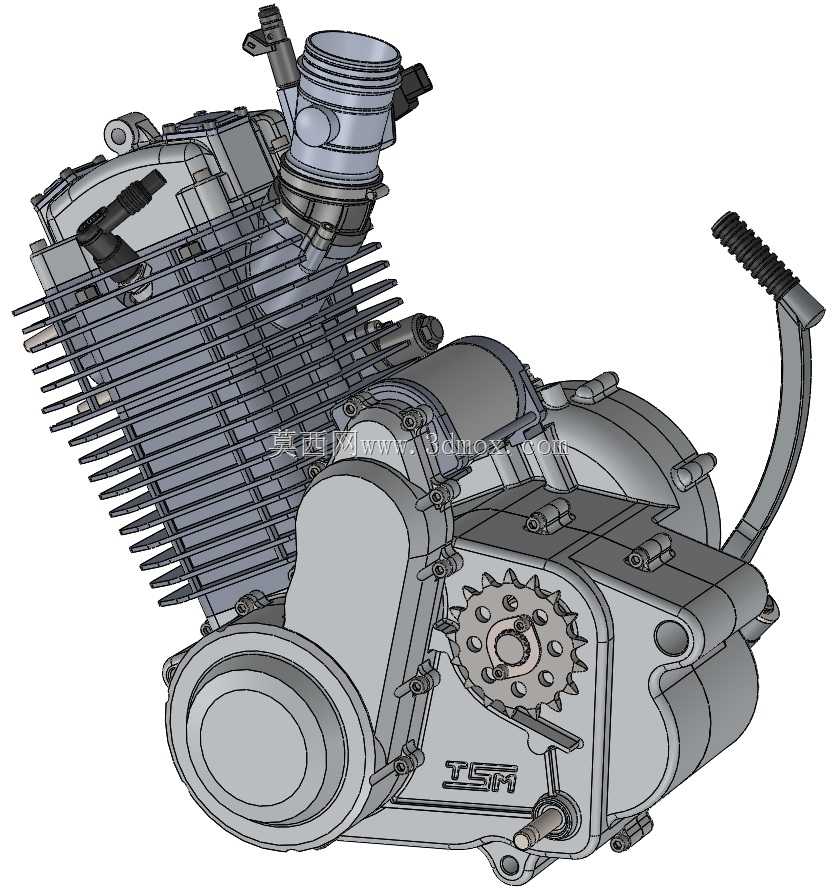

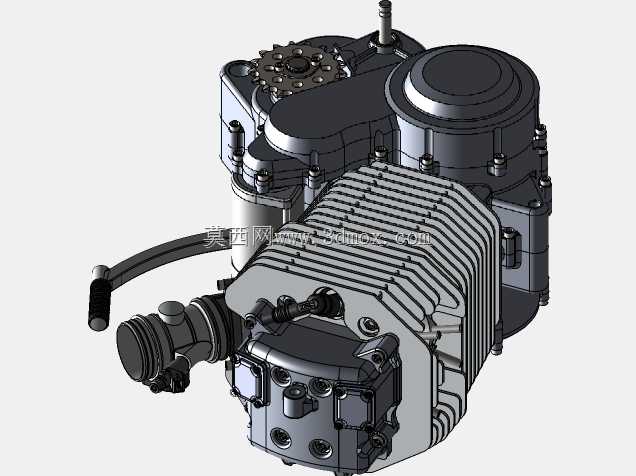

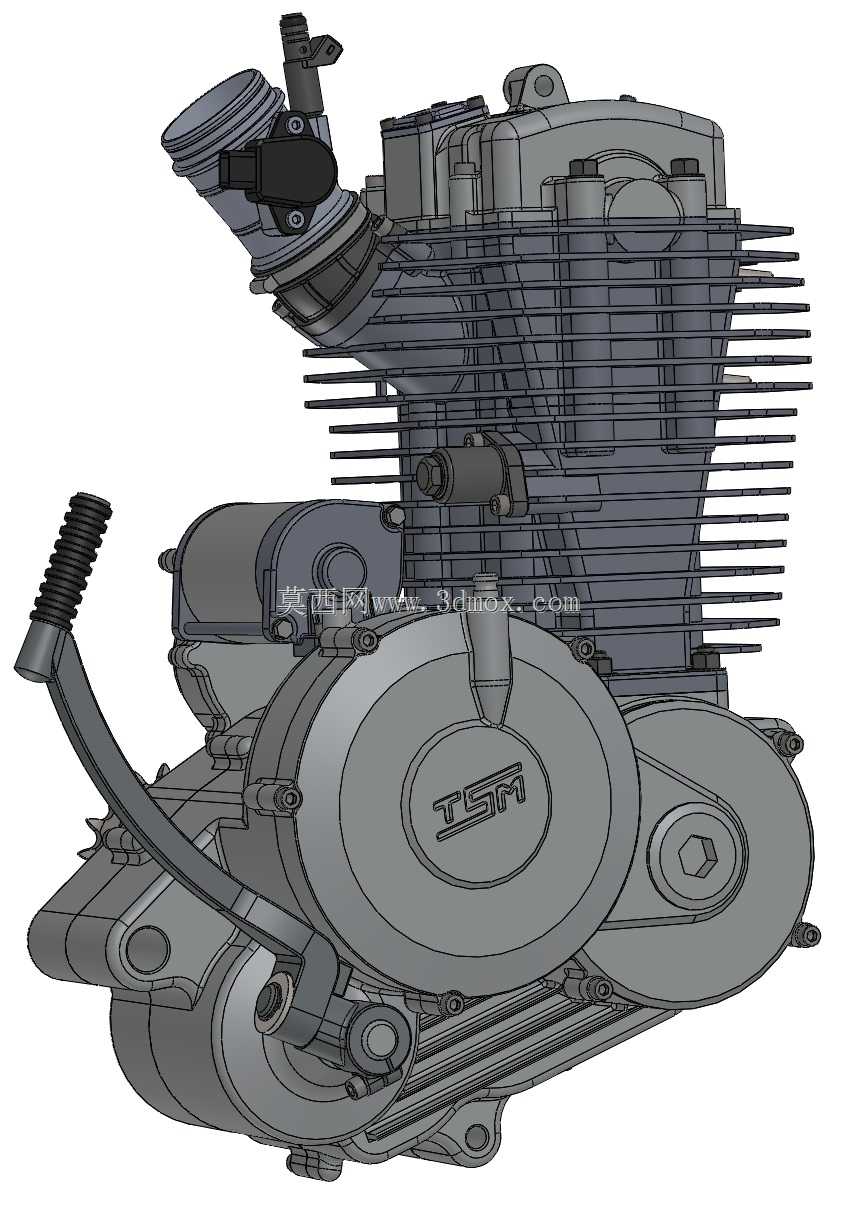

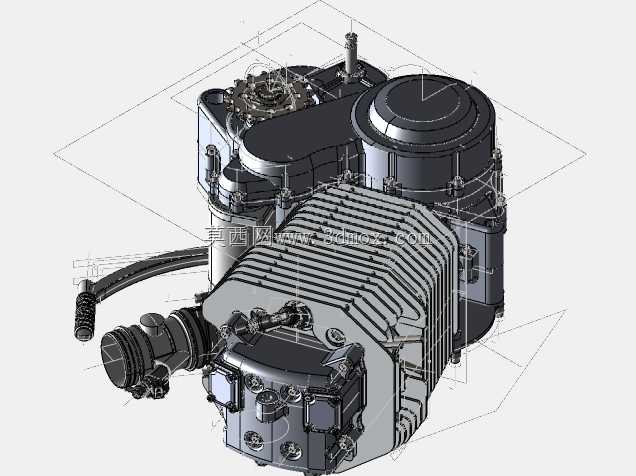

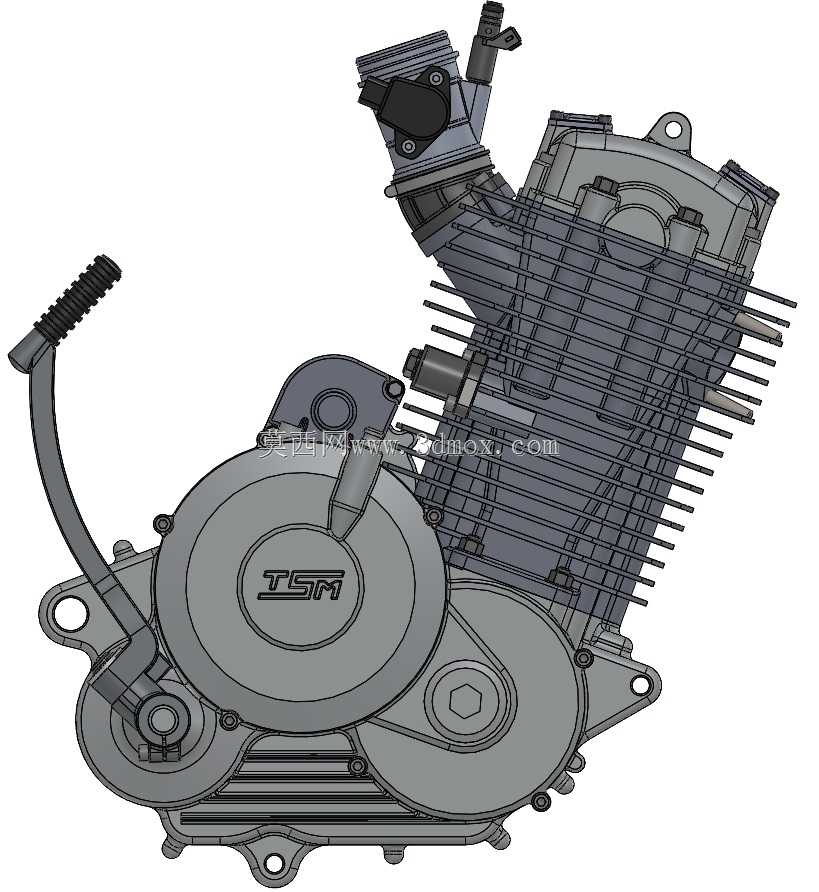

复古风冷单缸摩托车动力总成结构设计

当初做这个模型的初衷，是帮玩复古摩托改装的朋友搭一个适配定制车架的动力参考，最开始拿市售CG125的缸体扫描点云做底，改大缸径的时候没算准散热片的拔模斜度，第一次打样的树脂件散热片边缘留了0.2mm的加工毛刺，装到模拟车架上才发现和加强筋位置干涉，磨了三次边角才把间隙调到1.5mm的安全值。

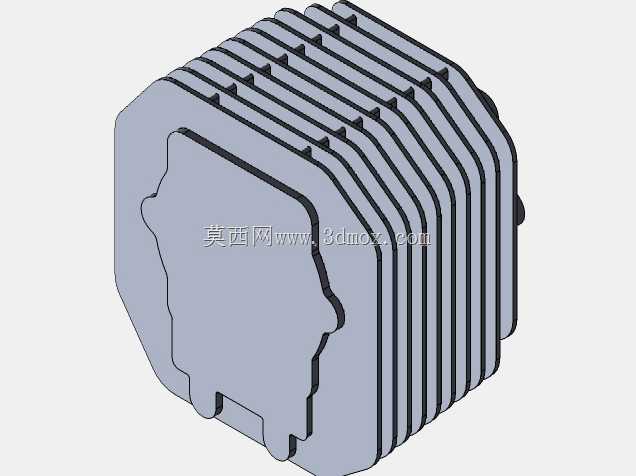

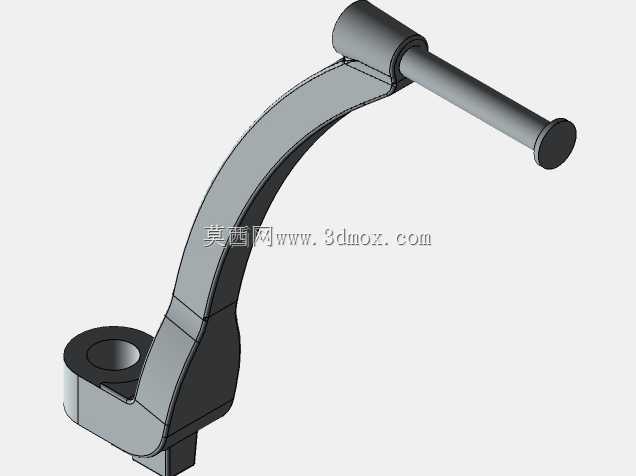

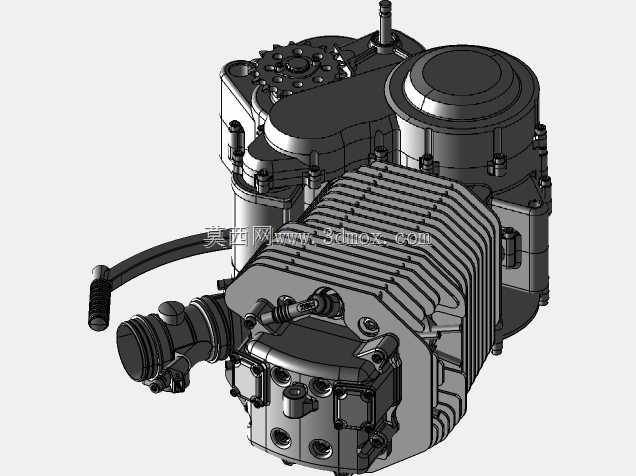

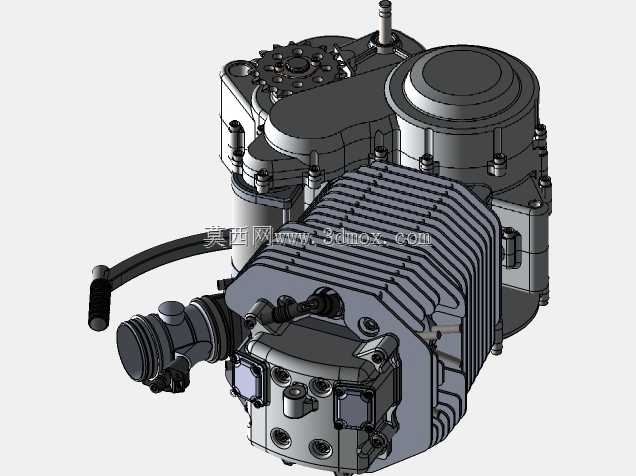

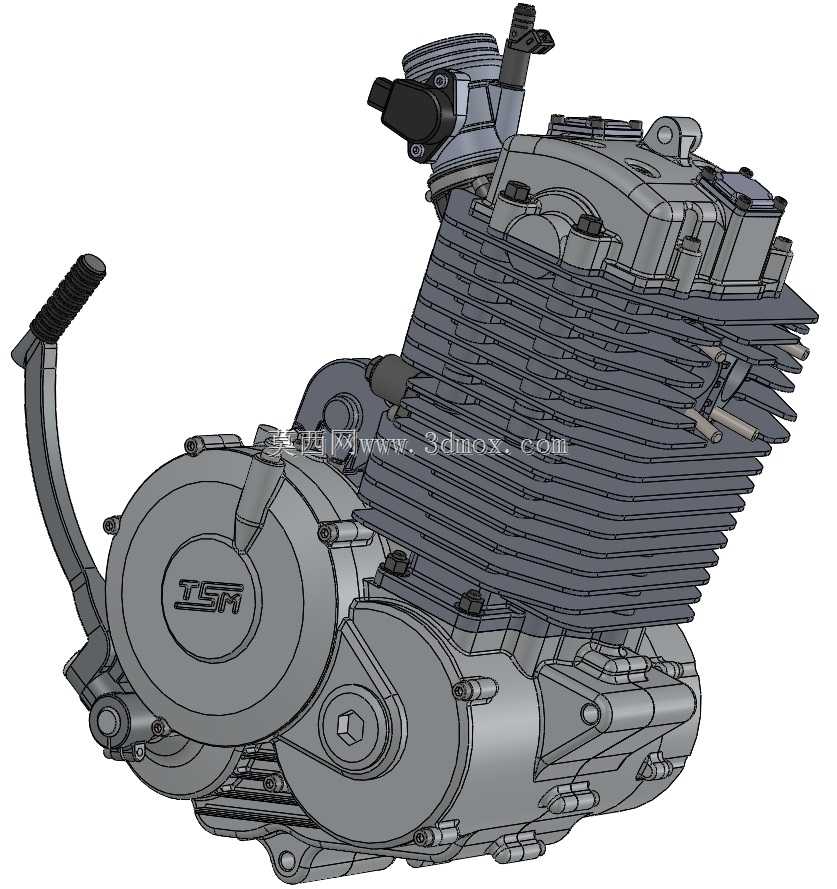

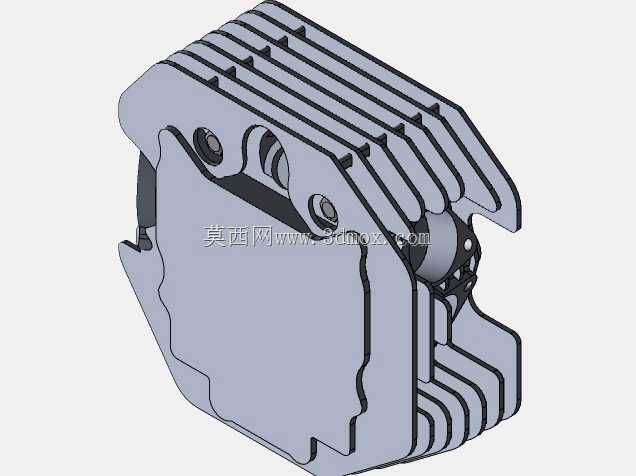

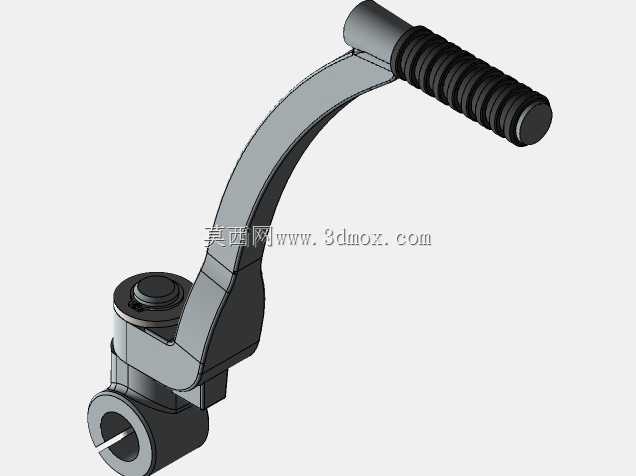

脚启动杆的回位扭簧安装位我改了三次角度，最开始照搬原厂的23度倾角，朋友试装的时候说穿骑行靴踩启动杆会卡鞋帮，后来把安装座往箱体外侧挪了4mm，倾角调到27度，脚感刚好不蹭靴面，还不会因为角度太大导致启动杆回弹打箱体。缸头的散热片我特意做了不等距排布，靠近排气口的位置片距缩到6mm，进风侧留到8mm，之前做等距散热片的版本跑模拟工况的时候，排气侧温度比进气侧高27度，不等距排布后温差压到11度，刚好满足长途巡航的散热需求。

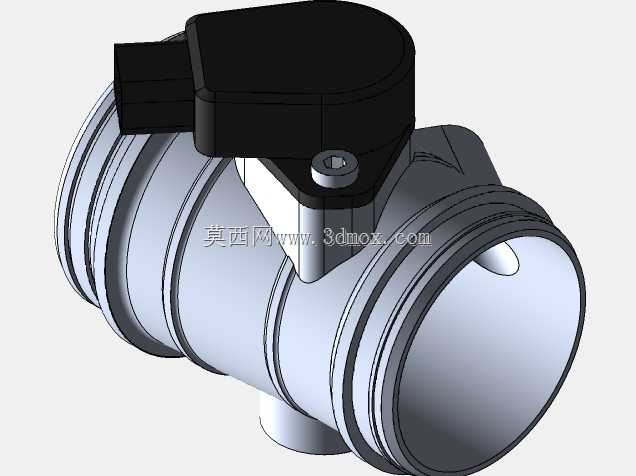

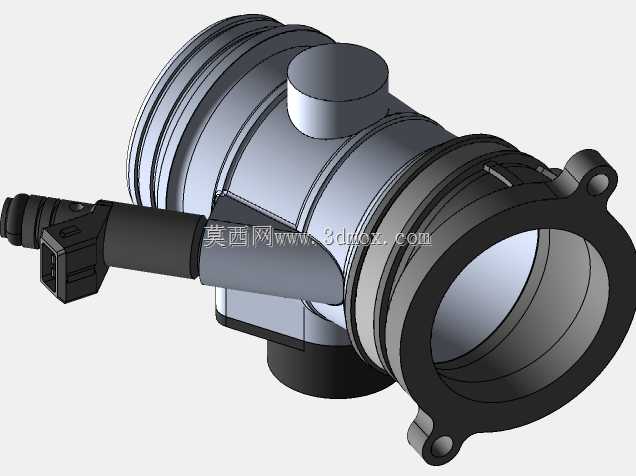

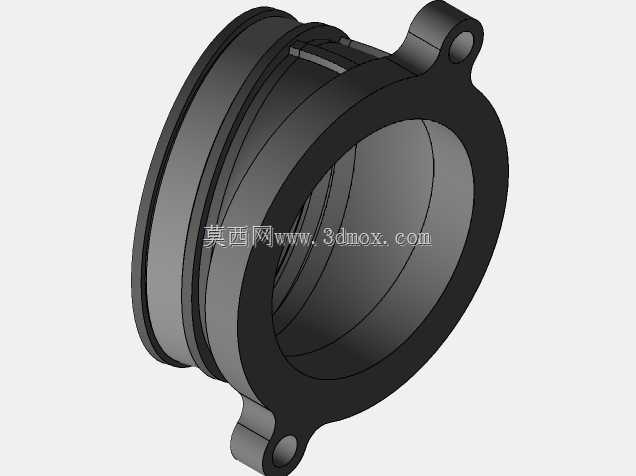

跨软件转格式的时候踩过坑，最开始把SolidWorks的装配体直接导STEP，缸头和箱体结合面的密封胶槽特征丢了一圈，后来改成先存Parasolid格式再转IGES补面，反复核对了三次密封槽的0.8mm深度公差，才保证转档后没有破面缺特征。电喷节气门的安装座我特意留了通用的法兰孔距，不管是装原厂口径的节流阀还是改装大口径的，都能直接对位不用重新打孔，省了改装的时候重新铣安装面的麻烦。

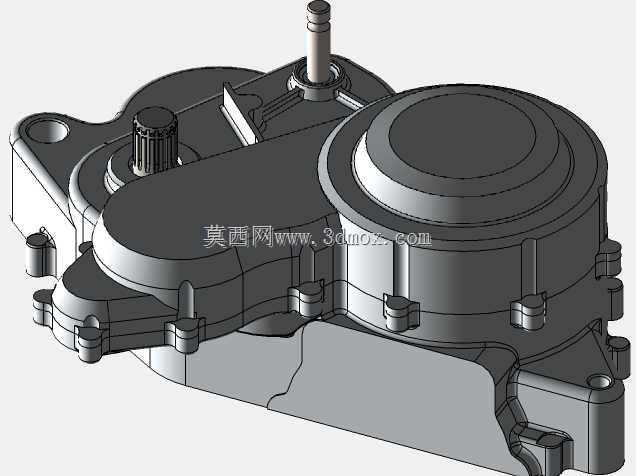

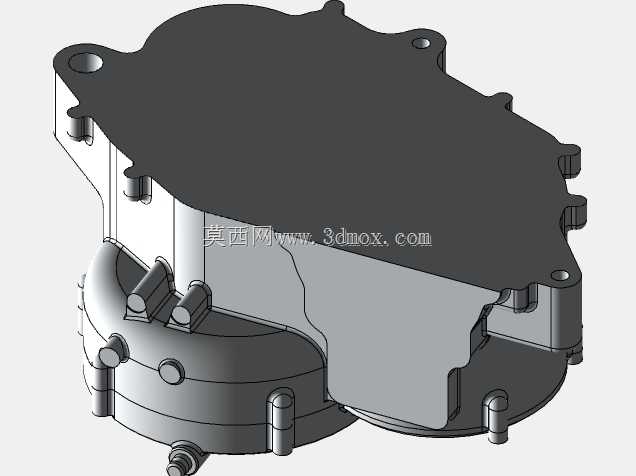

整个模型我没做内部的活塞连杆气门这些细碎零件，本来就是给改装车架做布局参考用的，做太细反而拖慢装配预览的速度，外部的安装吊耳、螺丝孔位、走线卡扣我全按1:1的实装尺寸留的，朋友拿这个模型导去做车架焊接工装的时候，一次就把发动机吊耳的位置焊对了，没像之前改车那样反复切割调整吊耳位置。离合器边盖上的标识我做了下沉0.3mm的刻字特征，要是做金属打印的成品直接就能填漆做标识，不用后续再激光打标。
