蜗杆蜗轮减速传动组件三维建模作品

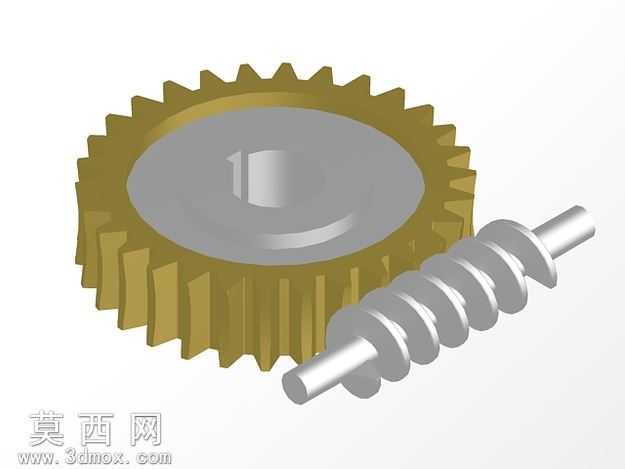

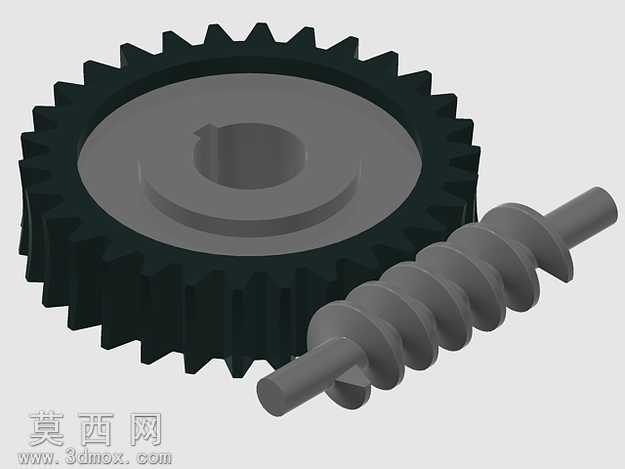

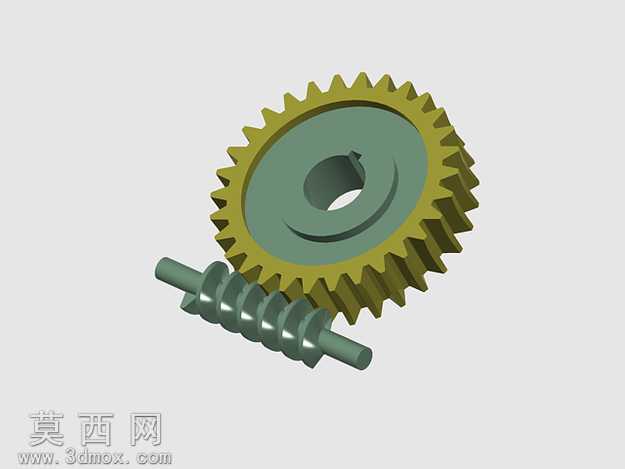

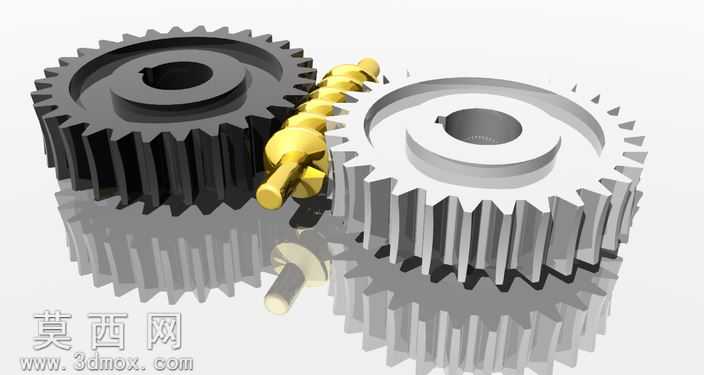

本作品为蜗杆蜗轮减速传动组件的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路搭建，确保各部件尺寸符合机械传动设计规范，可直接用于后续装配验证、工程图导出或运动仿真场景。建模阶段首先针对蜗杆部件进行特征构建，先绘制蜗杆轴的基准回转轮廓，通过螺旋线扫描切除生成连续的螺旋齿结构，对轴端的装配定位段、退刀槽等细节特征逐一进行倒角、圆角处理，保证结构符合实际加工工艺要求，蜗杆主体采用金属质感材质渲染，还原钢制传动件的哑光金属光泽，齿面部分做细微的粗糙度纹理处理，体现机加工零件的真实质感。蜗轮部件建模时先构建轮坯基体，通过齿形放样阵列生成周向均匀分布的轮齿结构，针对轮齿与蜗杆啮合的接触面做齿廓修形处理，保证啮合传动时的接触精度，轮芯部分设计有带键槽的中心安装孔，可与输出轴实现周向固定，蜗轮轮缘部分采用铜合金质感材质，还原实际应用中蜗轮常用耐磨铜材的视觉效果，轮芯与轮缘的装配贴合面做清晰的分界处理，清晰呈现不同材质部件的装配关系。整体装配阶段严格按照蜗杆蜗轮的中心距、啮合角参数进行配合约束，保证蜗杆螺旋齿与蜗轮轮齿处于正确的啮合位置，无干涉错位问题。渲染阶段采用柔和的工业产品打光方案，通过多光源布置消除结构死角的阴影，清晰展现齿形细节、轴段台阶、安装孔位等结构特征，整体模型结构完整，各部件的几何特征、装配关系完全符合蜗杆蜗轮减速机构的实际设计逻辑，可用于机械原理教学演示、减速箱产品设计参考、传动机构运动仿真等多种场景，模型细节处理到位，未出现几何破面、特征缺失等建模问题，能够直观呈现蜗杆蜗轮传动的典型结构特点。
