德维尔比斯眼镜蛇机器人喷涂枪结构设计

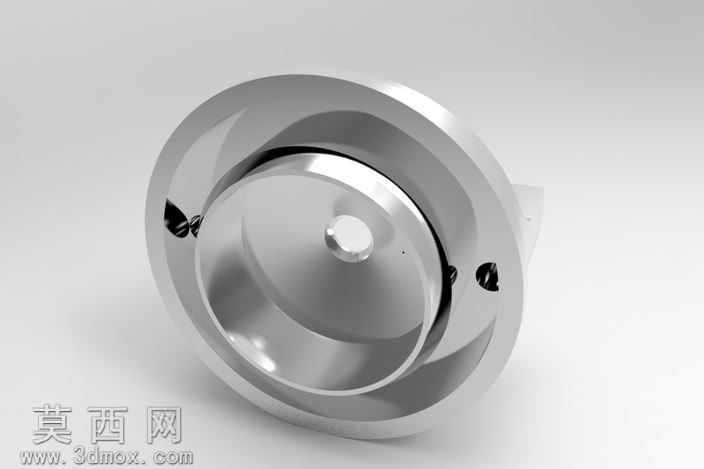

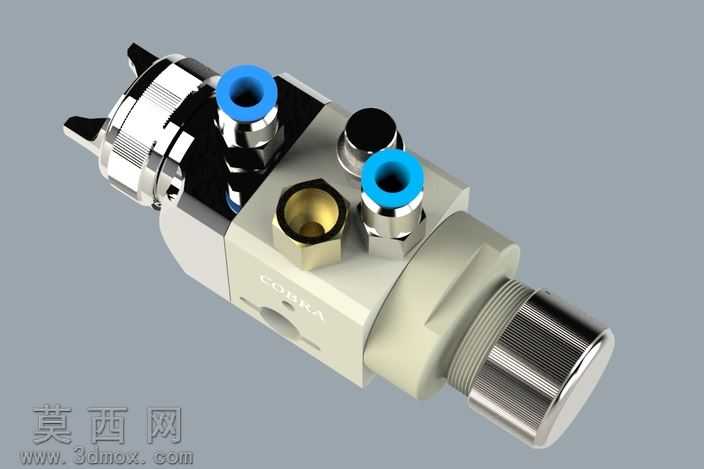

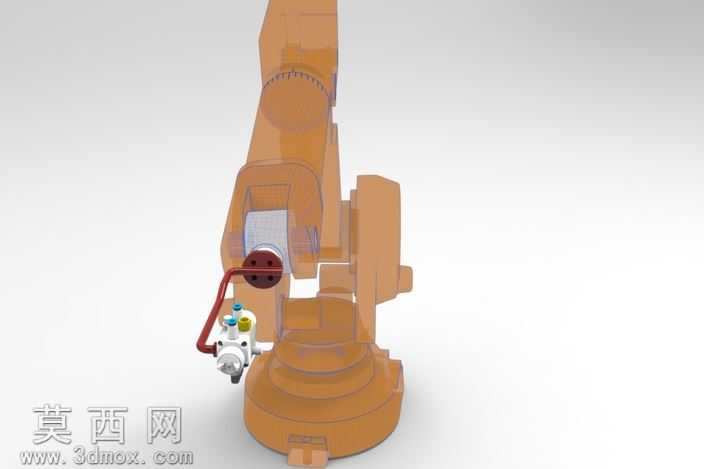

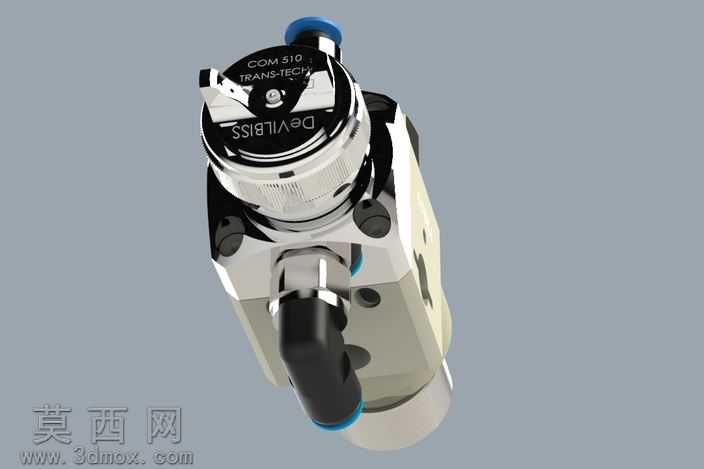

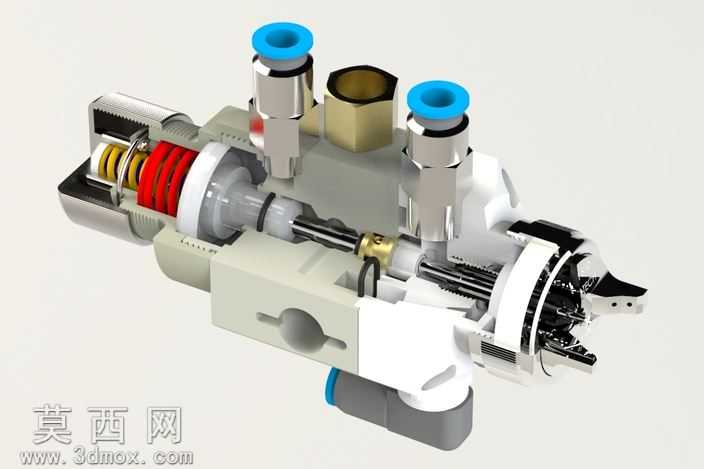

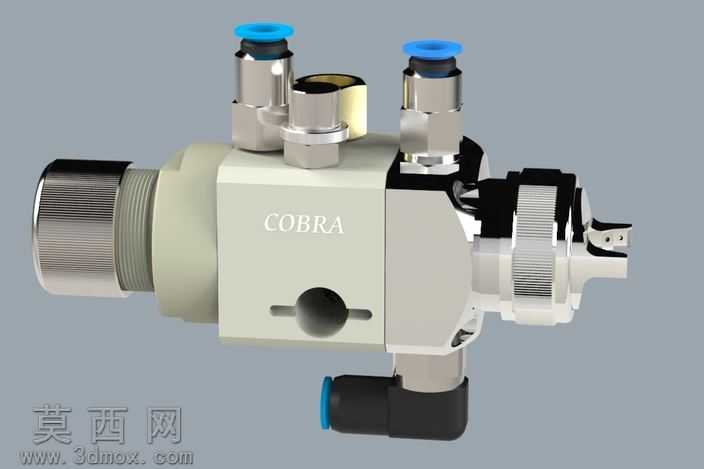

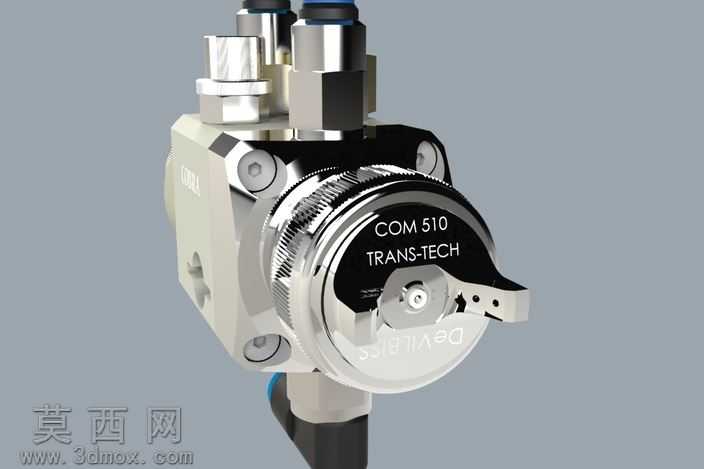

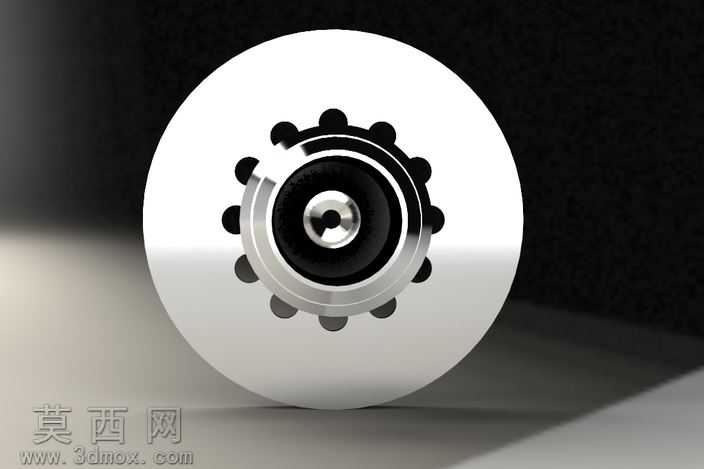

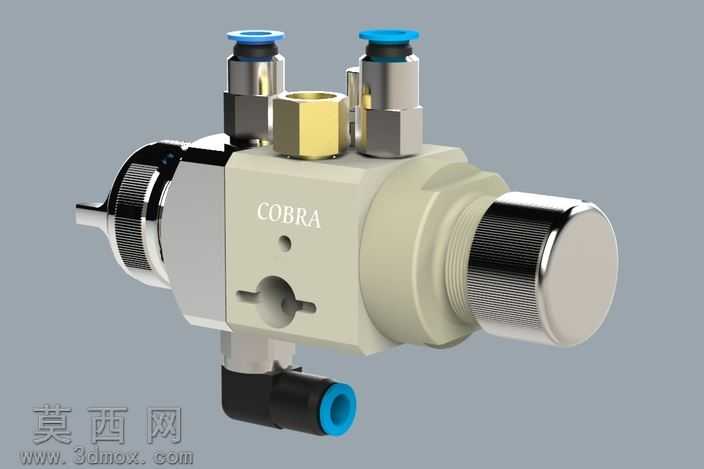

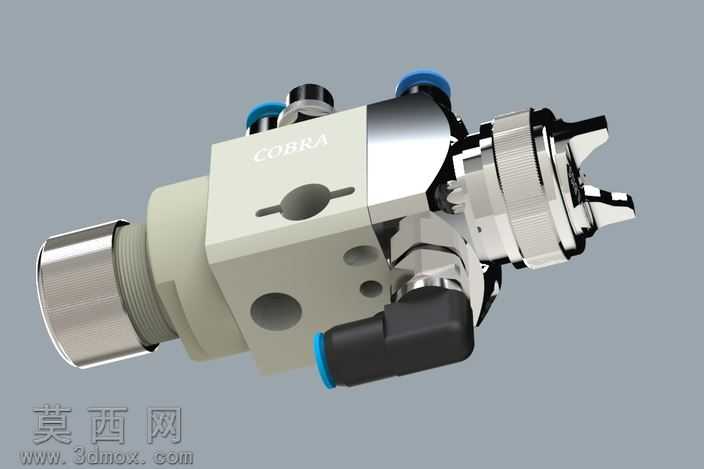

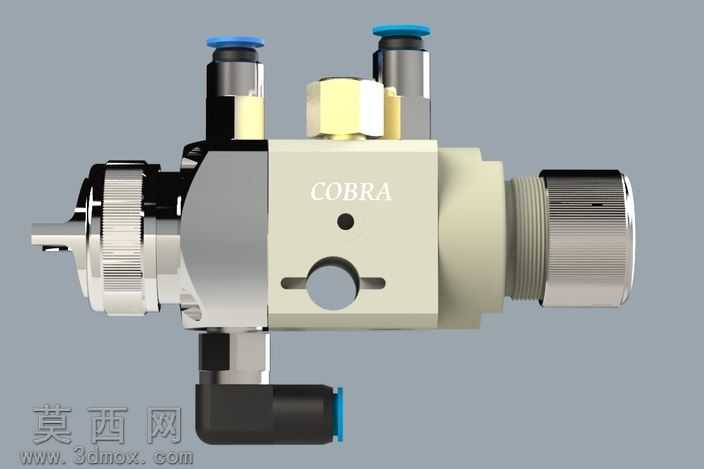

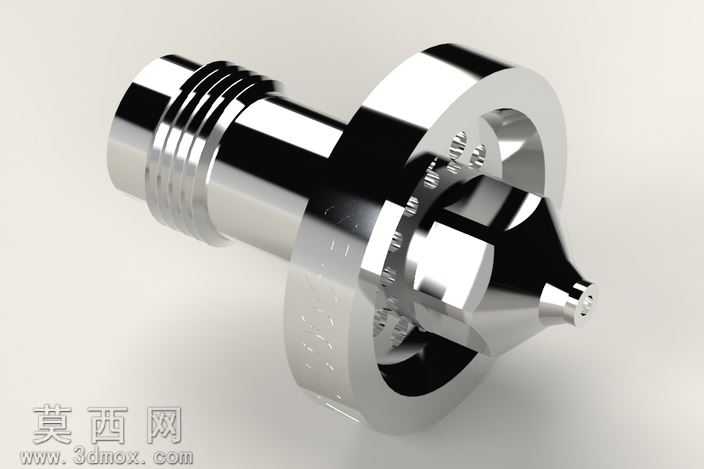

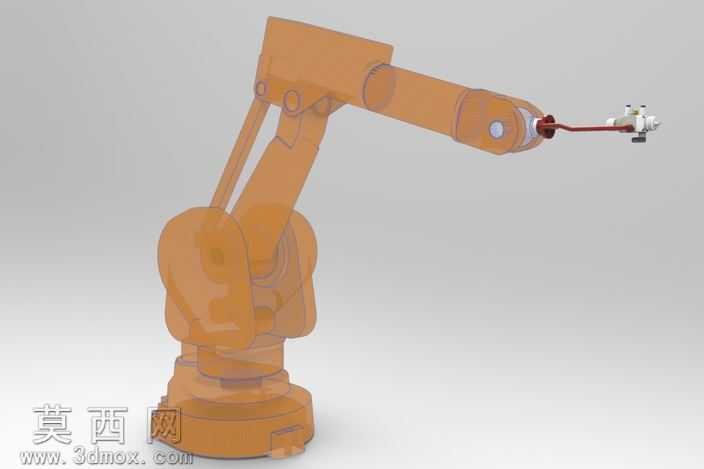

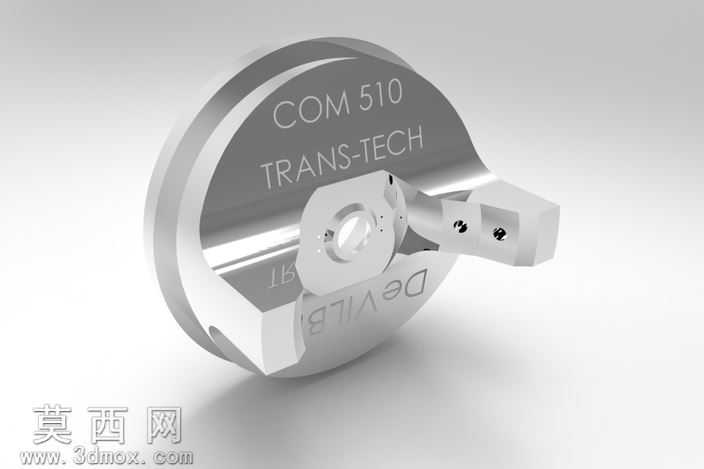

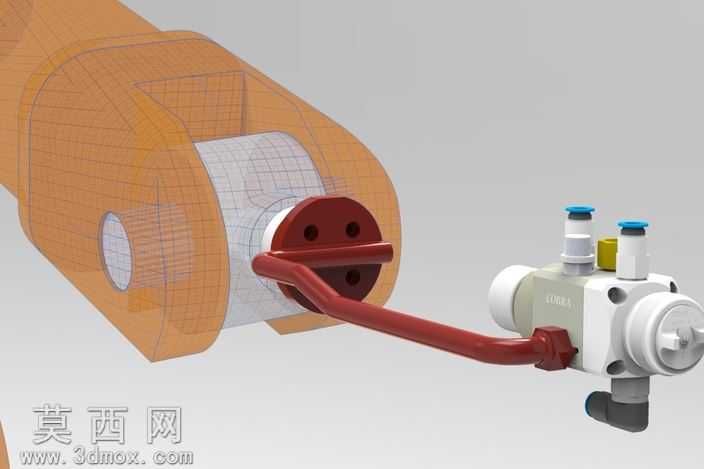

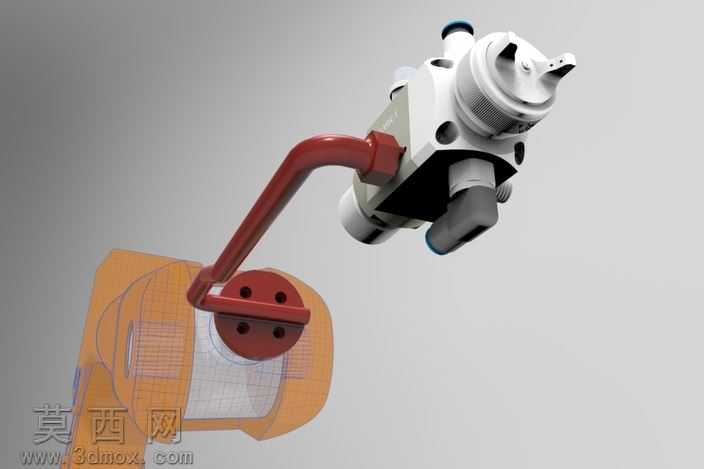

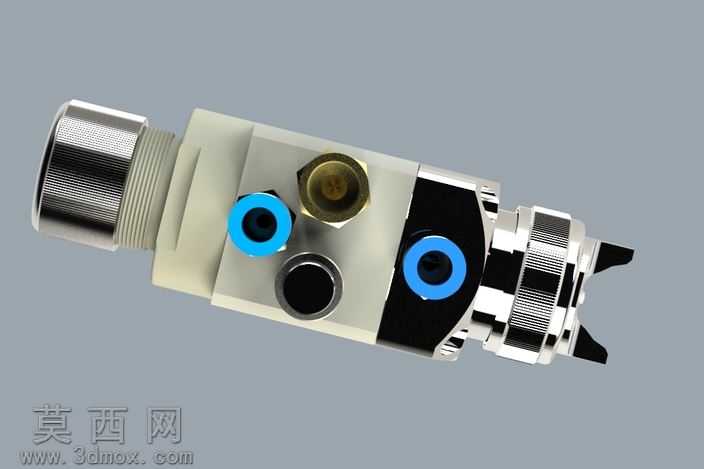

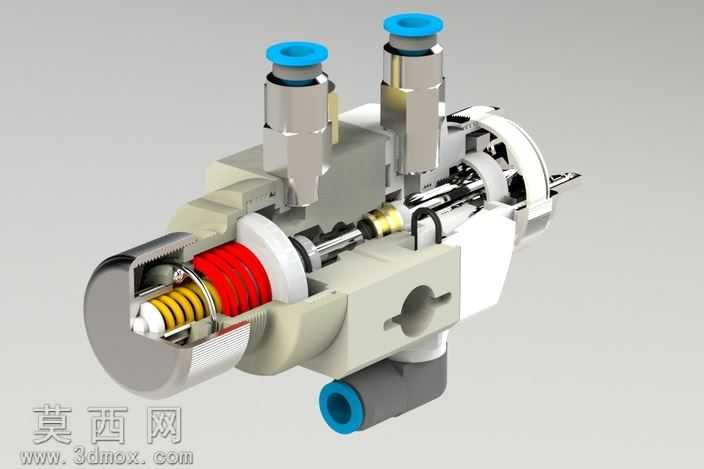

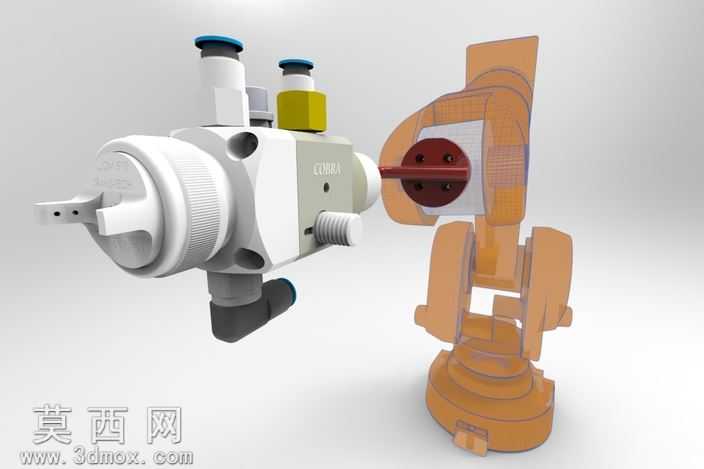

本模型为机器人配套喷涂枪的全剖视三维结构设计，建模过程中采用自顶向下的装配设计思路，先完成整体功能模块的划分，再逐一细化各零件的结构细节，完整还原了喷涂枪的内部构造与外部接口布局。模型通过剖切展示的方式，清晰呈现了枪体内部的气路通道、涂料通路、活塞复位组件、喷嘴雾化结构的装配关系：其中复位弹簧采用螺旋扫描特征完成建模，还原了弹簧的节距、线径与两端并圈磨平的工艺细节；气路接头采用标准快插接口结构建模，还原了接头的密封槽、卡簧卡位与蓝色防尘帽的细节特征；枪体主壳体采用多实体建模结合布尔运算完成，精准还原了壳体上的安装孔位、气路开孔与定位凸台的结构；内部阀芯组件做了同轴度配合的装配约束，还原了阀芯往复运动的行程空间与密封件的安装位置；前端雾化组件拆分了空气帽、涂料喷嘴、针阀等独立零件，清晰展示了雾化气流与涂料喷出的交汇结构。材质渲染阶段，针对不同零件做了区分：金属壳体采用哑光银灰色金属材质，还原铝合金机加工后的表面质感；弹簧采用发黑处理的弹簧钢材质，呈现深灰带细微反光的金属效果；密封件采用黑色丁腈橡胶材质，还原橡胶的哑光漫反射质感；快插接头的蓝色端盖采用亮面蓝色塑料材质，区分不同功能部件；内部黄铜材质的接头零件做了黄铜金属的暖金色反光效果，提升模型的辨识度。建模过程中对所有配合面做了间隙校验，确保各运动部件不存在干涉问题，所有标准接口的尺寸均参考行业通用规格设定，完整还原了该款喷涂枪紧凑的集成式结构设计，清晰展示了气动控制涂料通断、高压气流辅助雾化的工作原理，直观呈现了机器人末端喷涂执行部件的内部构造逻辑。
