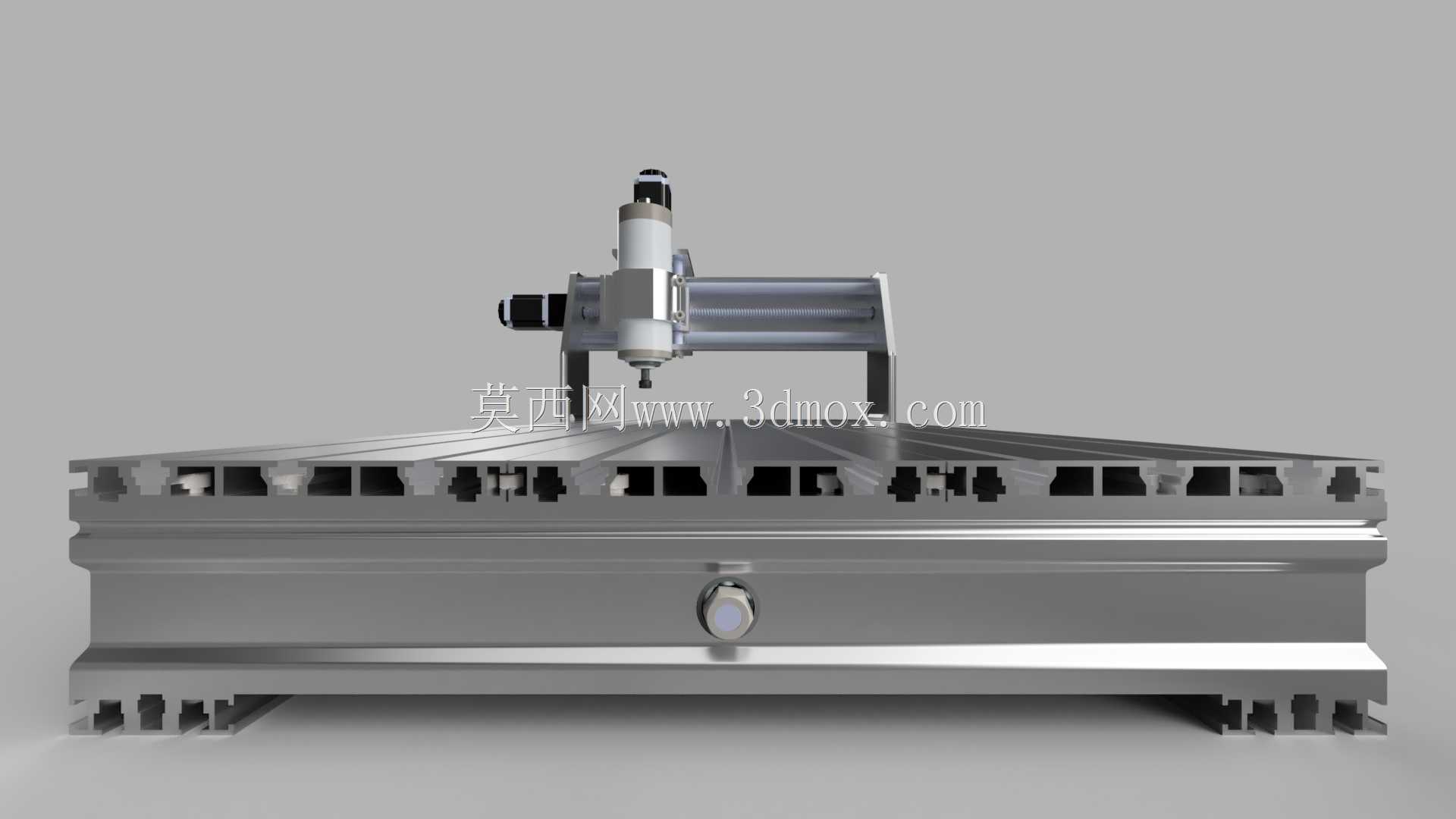

当初改这套结构的时候,最先碰到的问题是原参考模型的Z轴装配公差留得太死,实际装ER11夹头的时候,主轴套筒和安装座的配合面容易因为铝件加工后的毛刺卡滞,来回拆了三次才把配合间隙调到0.02mm的合理区间,既不会晃刀也不会装拆费劲。最早参考的开源6040结构在限位开关安装位上留了空缺,实际加工的时候X轴走到极限位置容易撞坏丝杠联轴器,我特意在三个轴的两端都加了凸台安装位,不用额外打孔攻丝,直接拧M3螺丝就能固定微动开关,走线槽也顺着铝型材的槽位留了空位,不会出现线缆拖到导轨上被滑块磨破的问题。

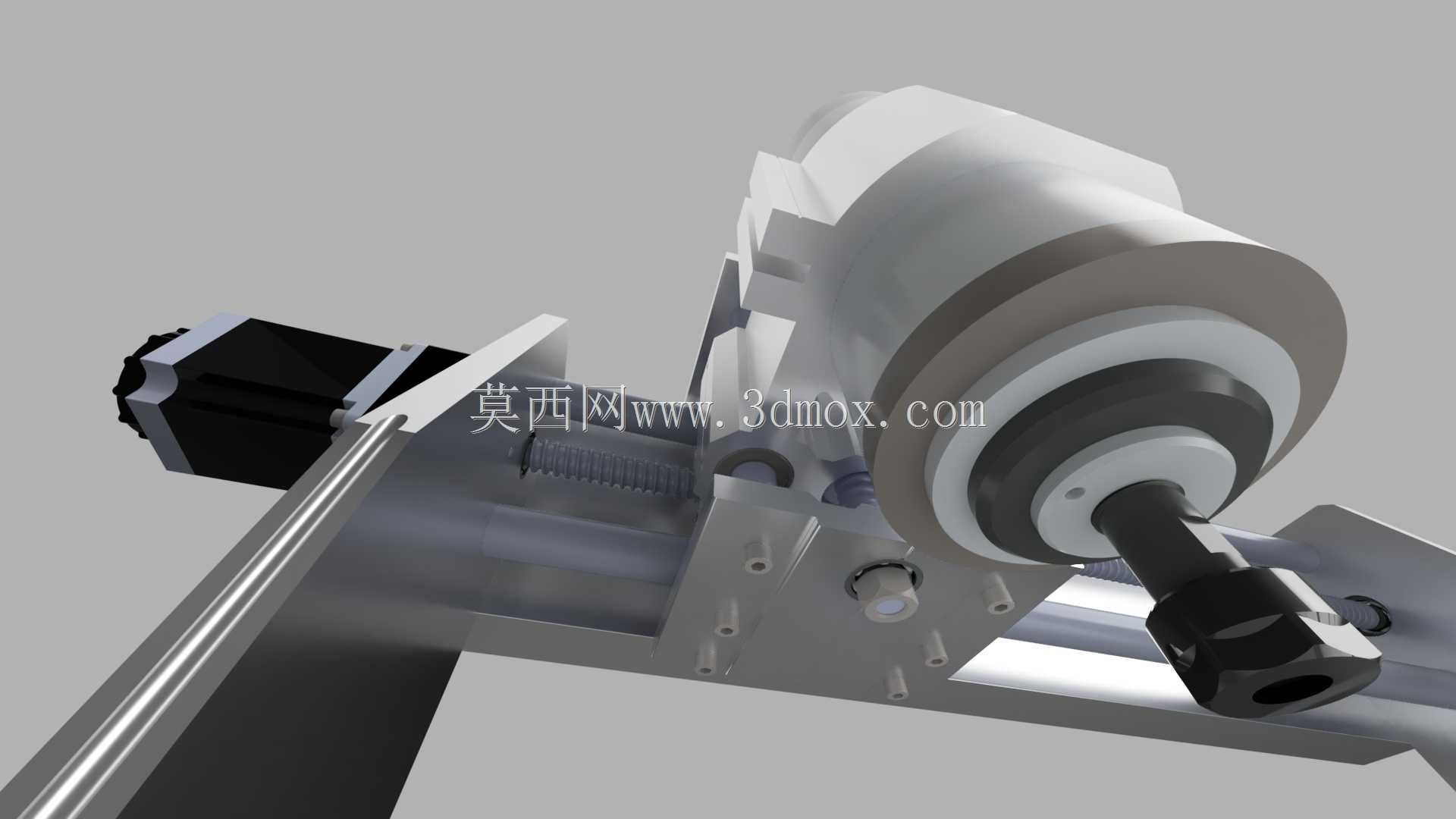

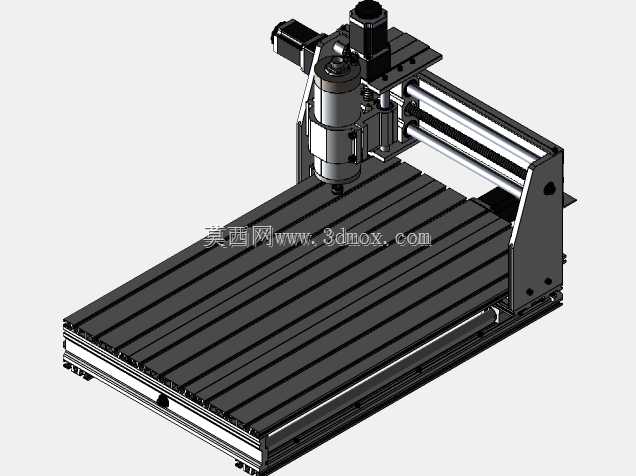

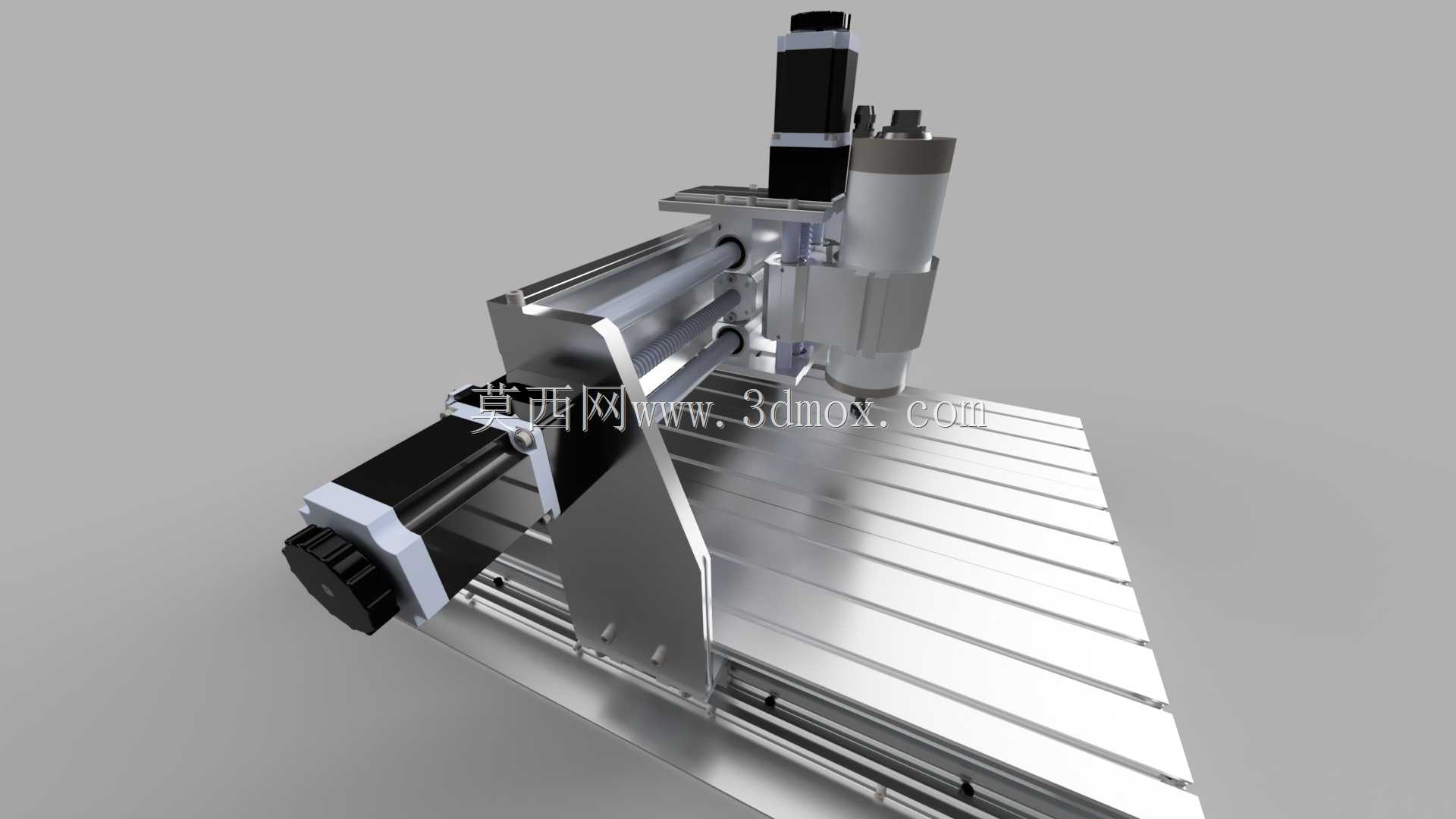

主轴替换成1.5kW的80直径款之后,原来的安装抱箍尺寸完全对不上,我重新调整了抱箍的抱紧弧度,还在侧面加了两个紧定螺丝孔,防止高速切削的时候主轴因为切削力下沉。原来的Nema23步进电机安装座和电机轴的同轴度偏差有点大,跑快了会有明显的共振,我把安装座的定位止口重新做了公差匹配,连轴器的安装位也留了足够的伸缩余量,就算电机安装的时候有一点点偏差,也不会把轴向力传到电机轴承上。

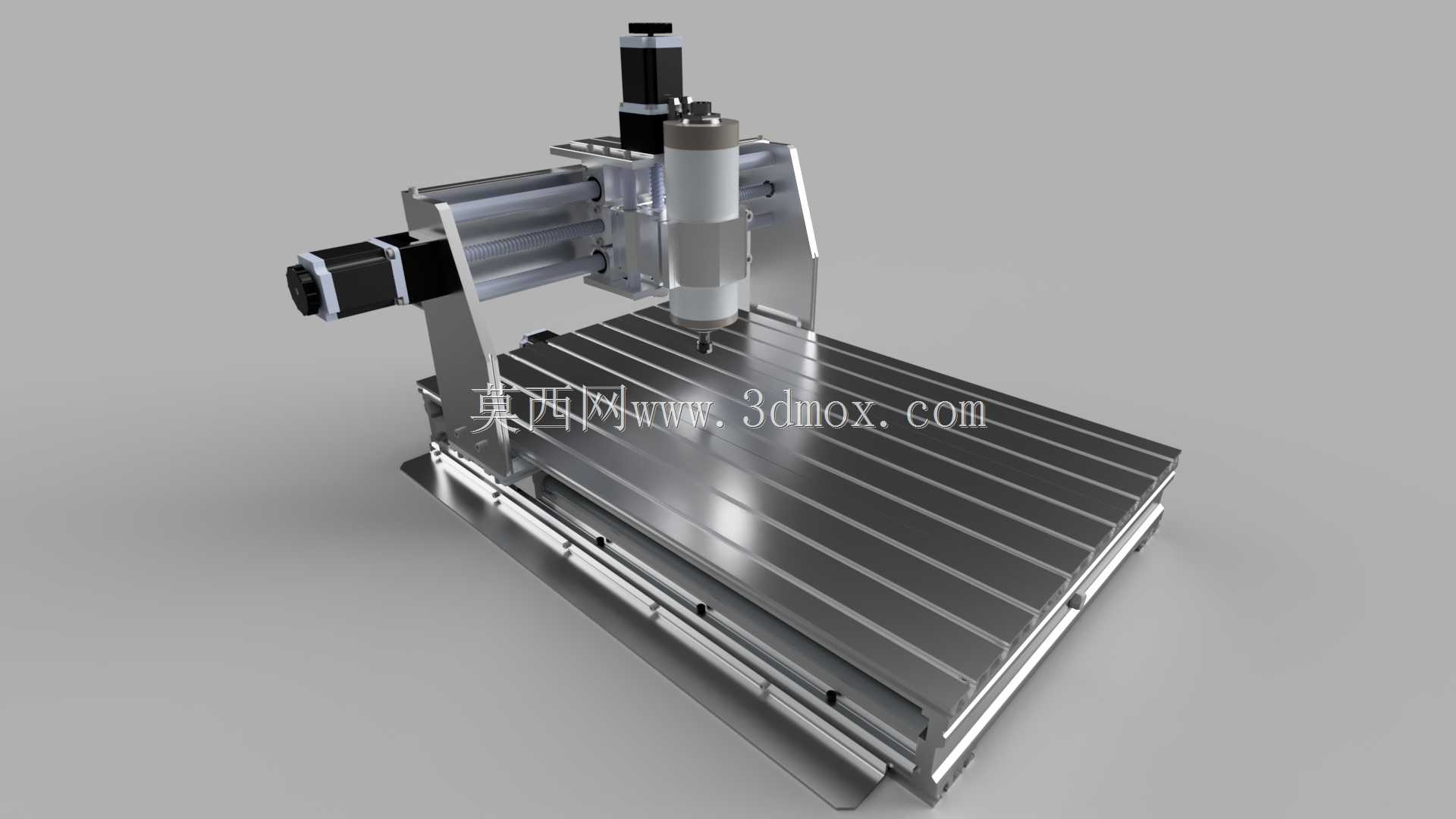

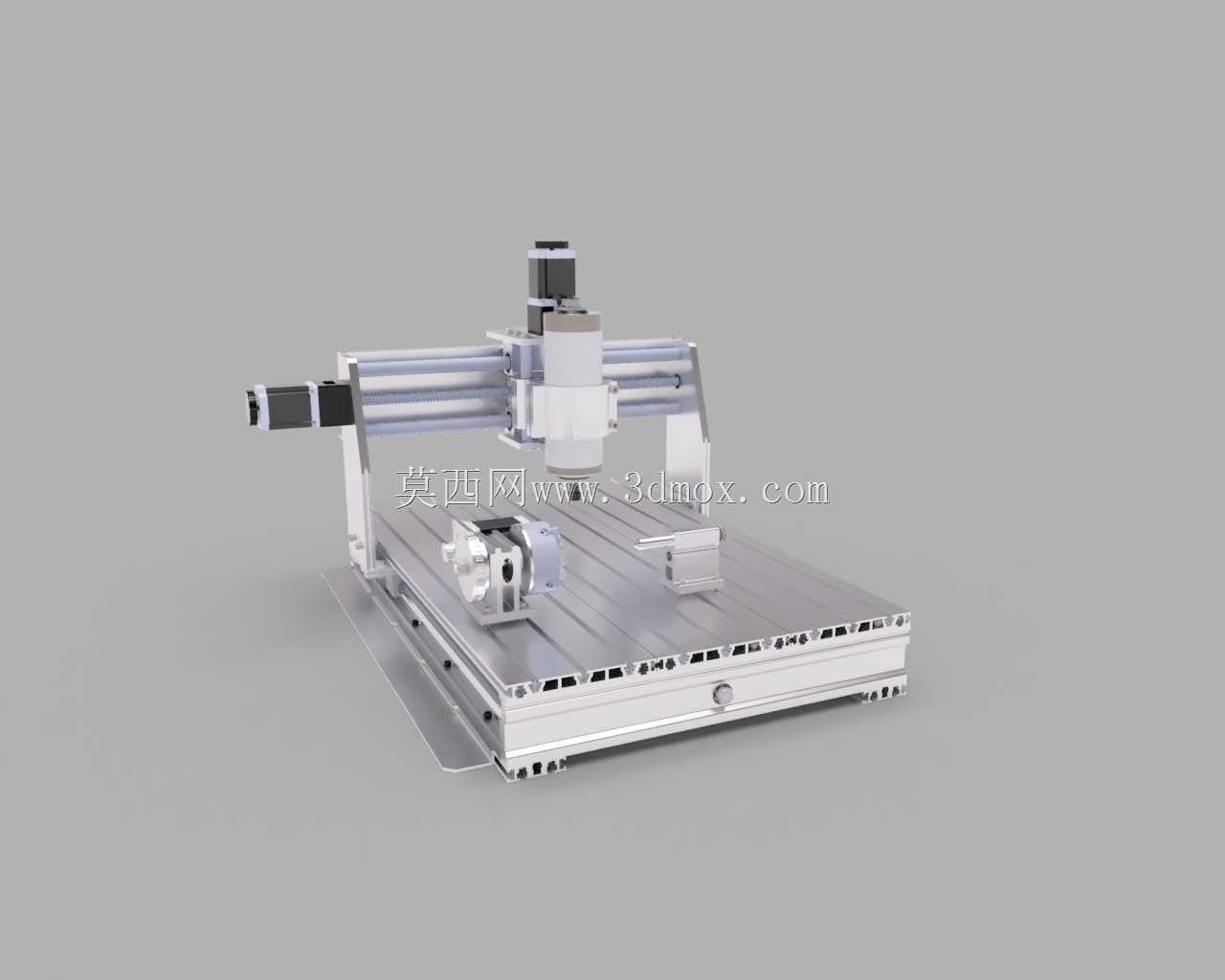

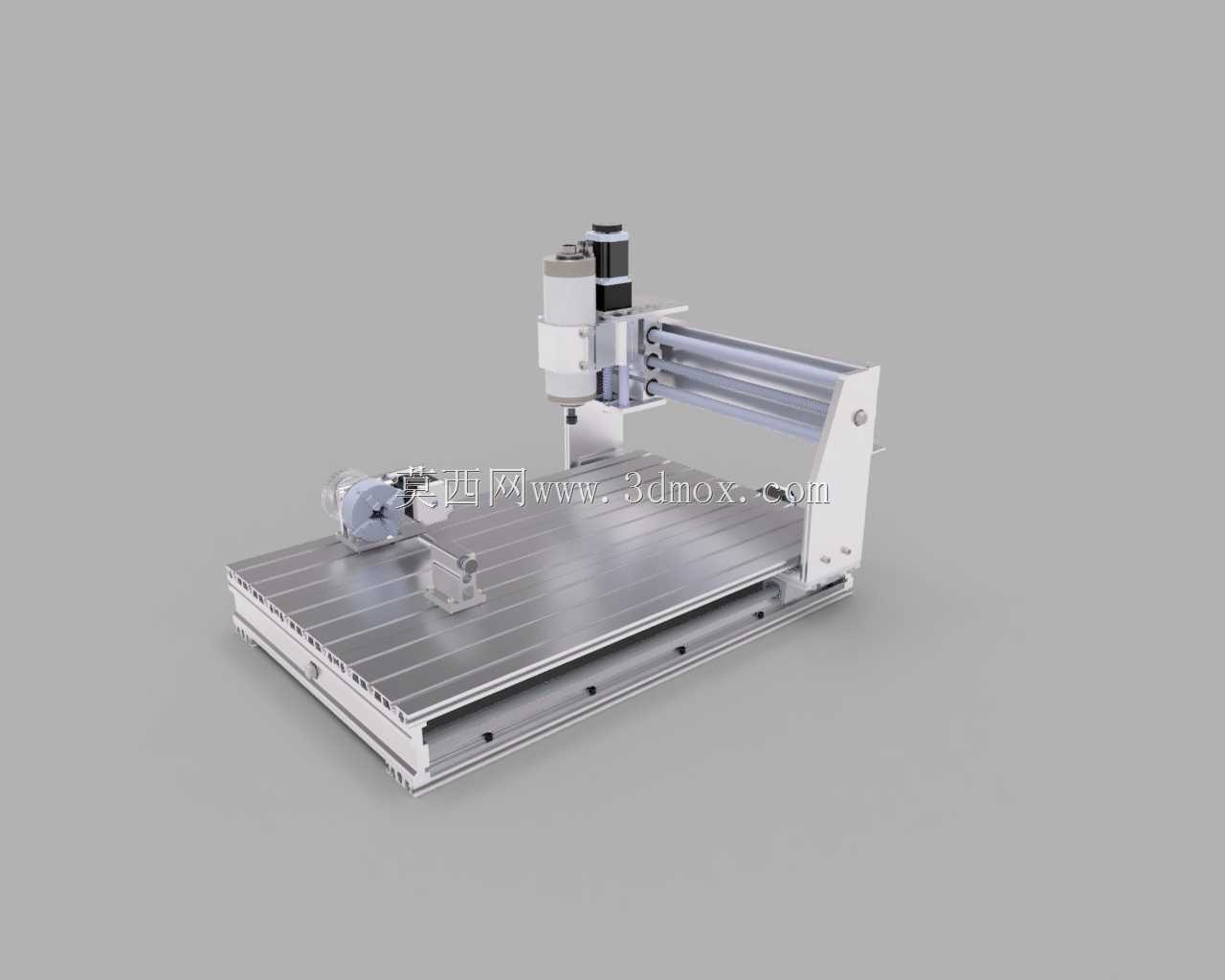

跨软件转STEP格式的时候,一开始没注意螺纹孔的曲面碎面问题,导进渲染软件的时候好多面都是破的,花了快两个小时把所有安装孔的破面补好,还把所有棱边都做了0.5mm的倒角,实际加工的时候不会割手,渲染出来的金属质感也更贴近真实的铝件氧化效果。工作台的T型槽我特意调整了槽间距,和市面上通用的6040机型夹具完全适配,不用自己重新做压块就能直接固定工件,三个轴的导轨安装面都留了刮研余量,真要做实物的话,刮完研就能保证导轨的直线度,不会出现跑起来卡顿的问题。

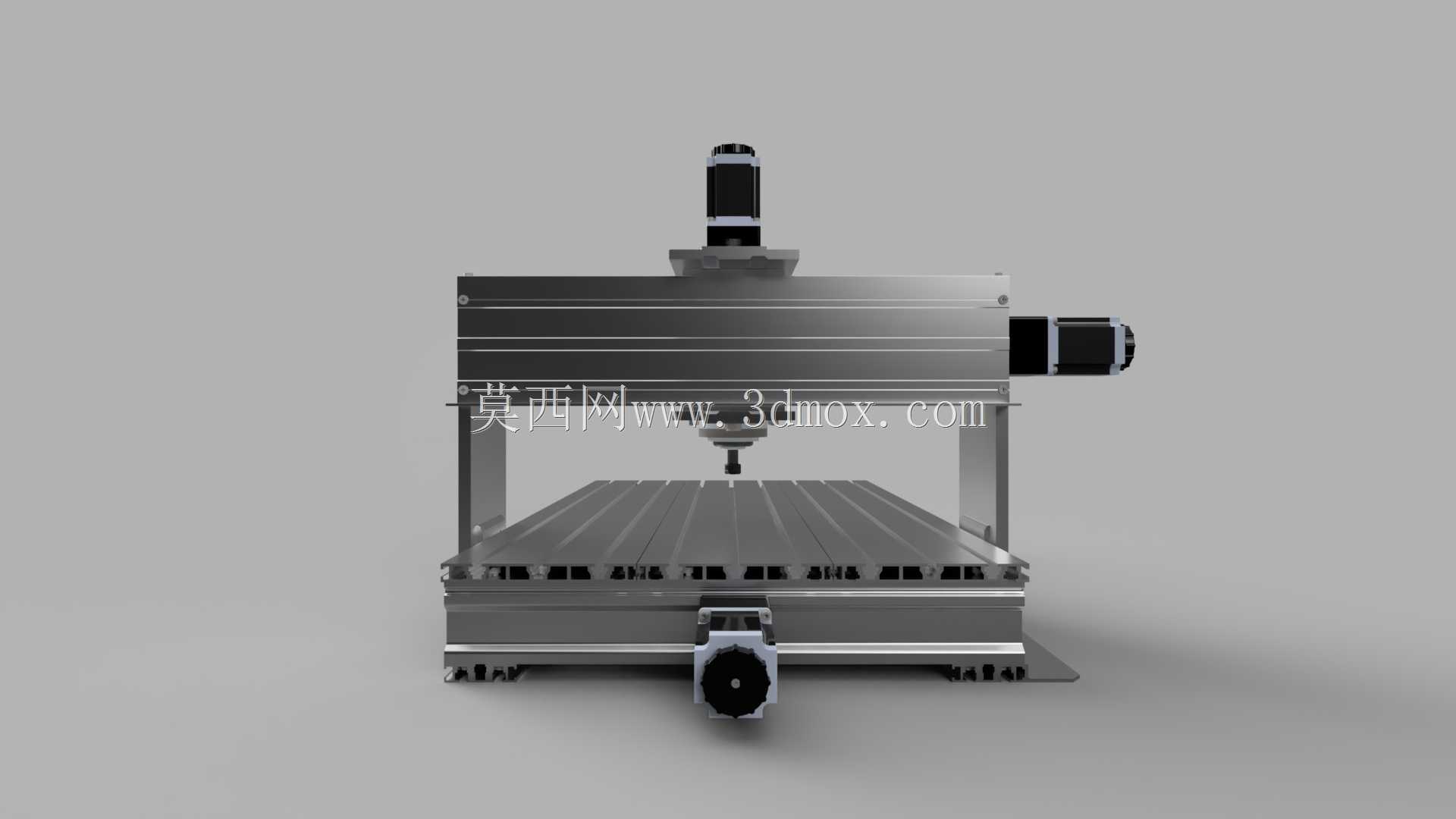

之前试做第一版样机的时候,Y轴的拖链安装位太靠外,Y轴走到最前端的时候拖链会蹭到工作台边缘,我把拖链安装座往内挪了12mm,还在拖链两端加了缓冲垫,来回移动的时候不会有硬碰撞的异响。所有的接线接头我都在模型上留了标准的航空插头安装位,不用把线剪了重新接,拆装的时候直接拔插头就行,维修换件特别方便。之前有朋友做同款机型的时候,因为主轴水冷管的走线没留位置,管子弯死了水流量不够烧了主轴,我特意在Z轴滑台侧面留了管夹位,水管顺着走不会有死弯,冷却水循环顺畅才能保证长时间加工的稳定性。
