户外移动式带置物台木炭烧烤架设计

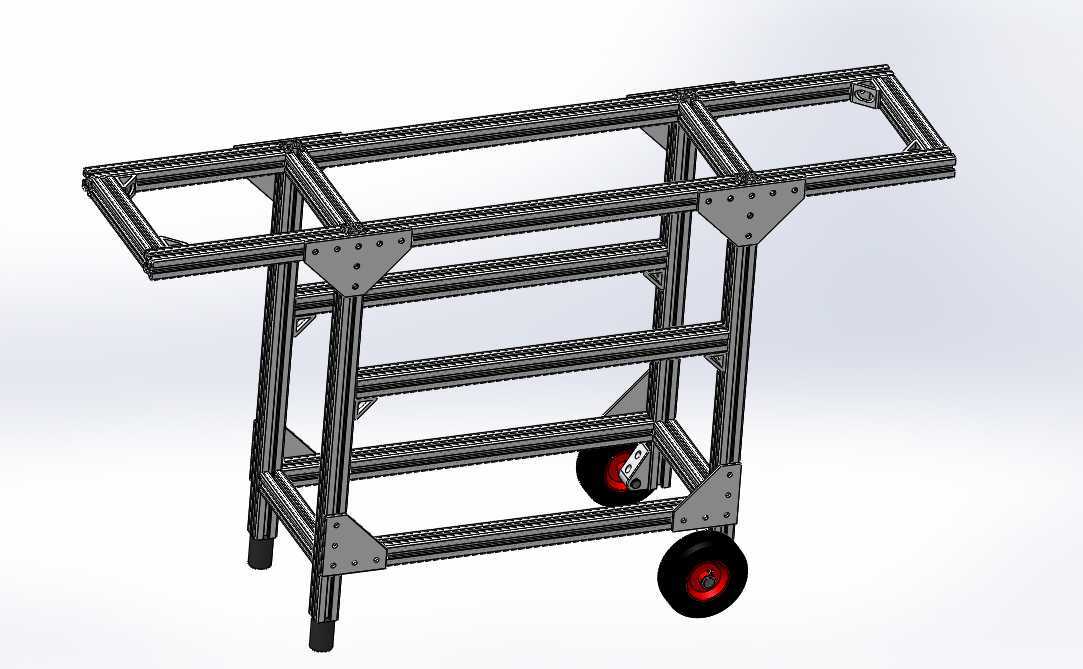

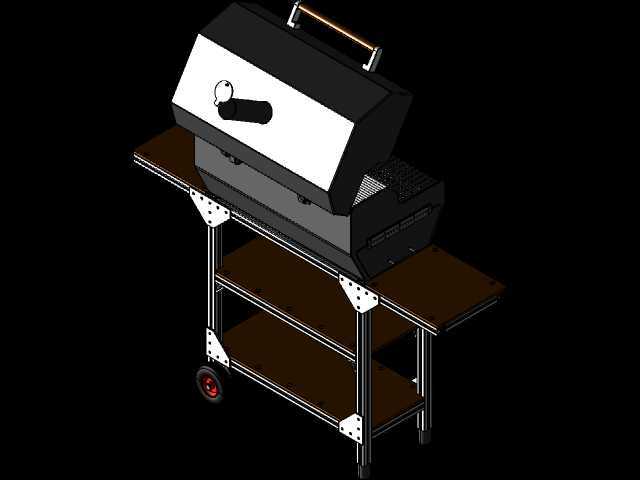

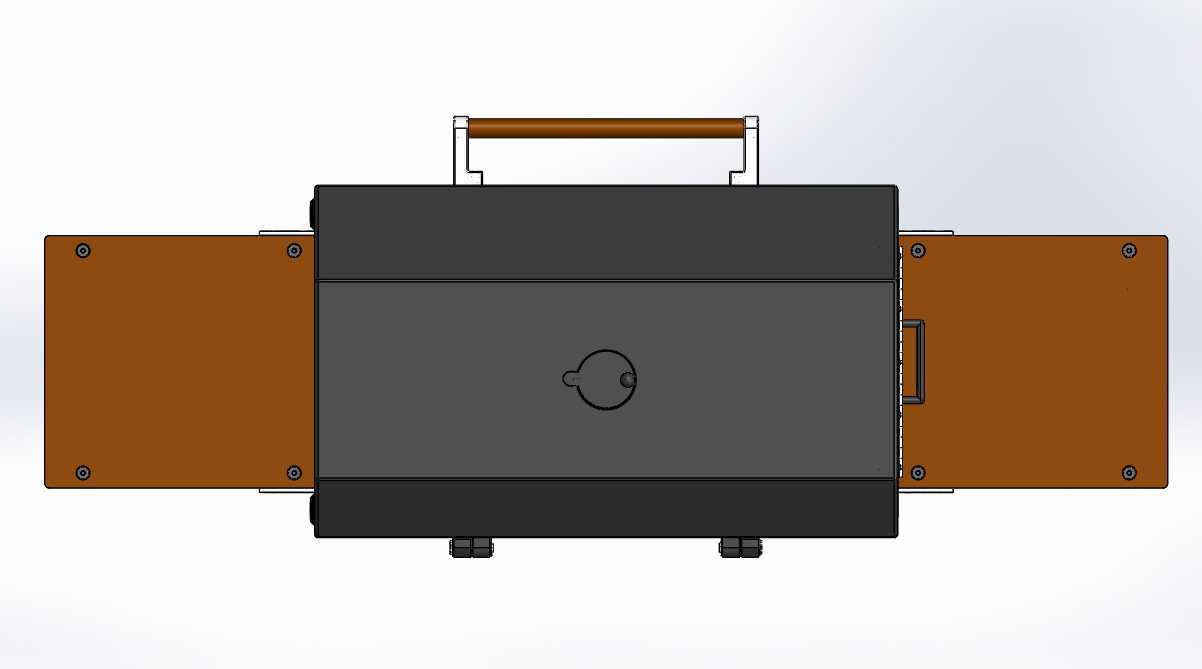

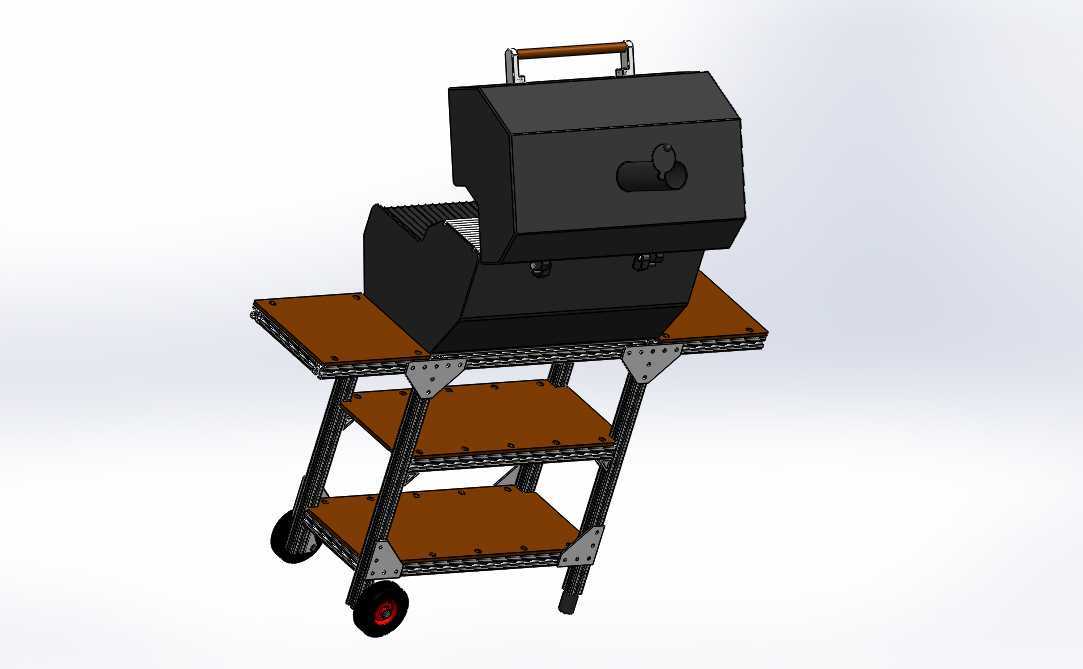

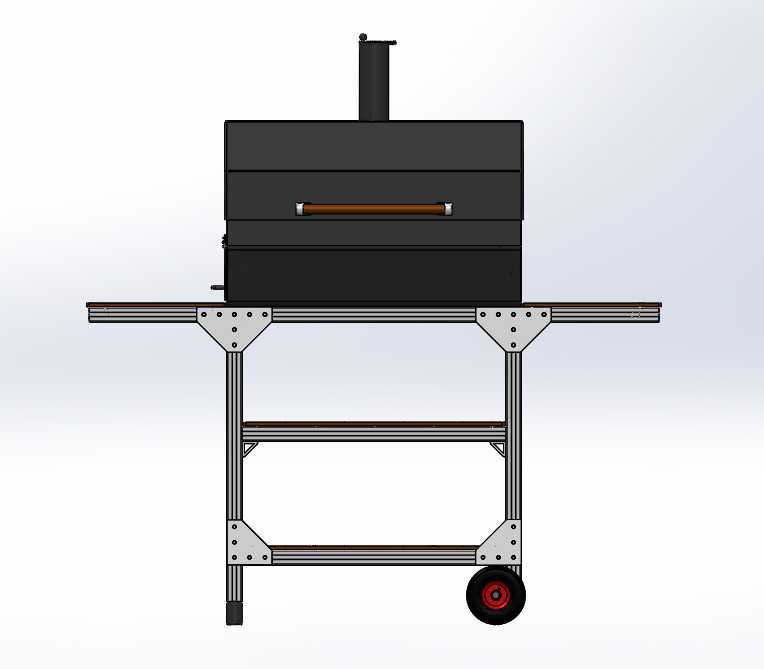

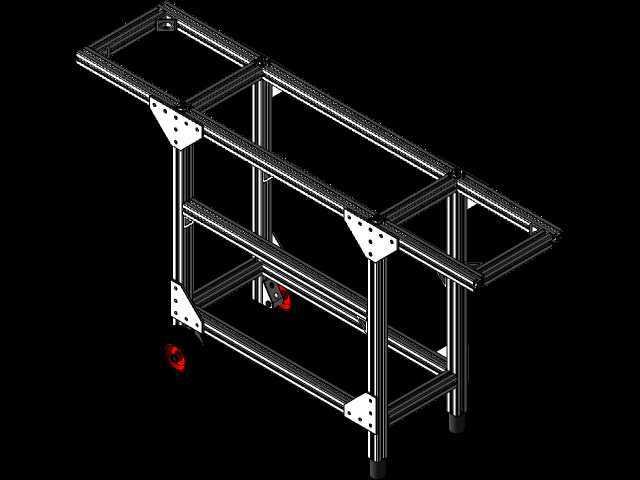

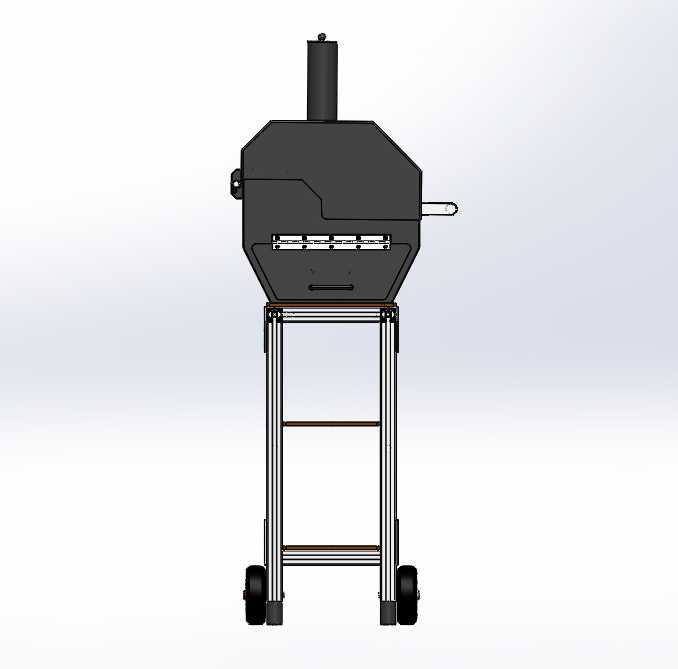

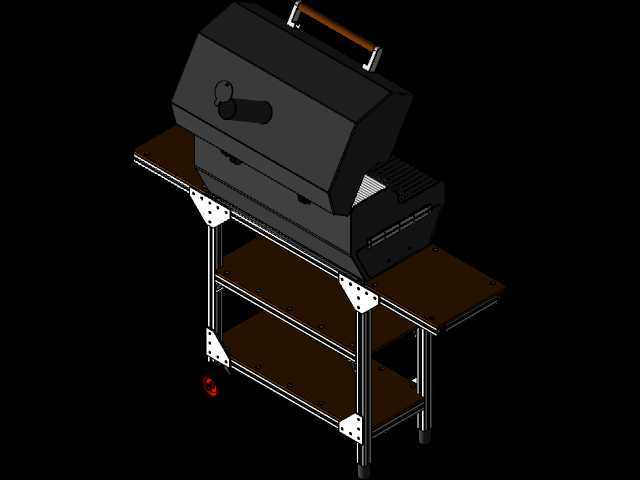

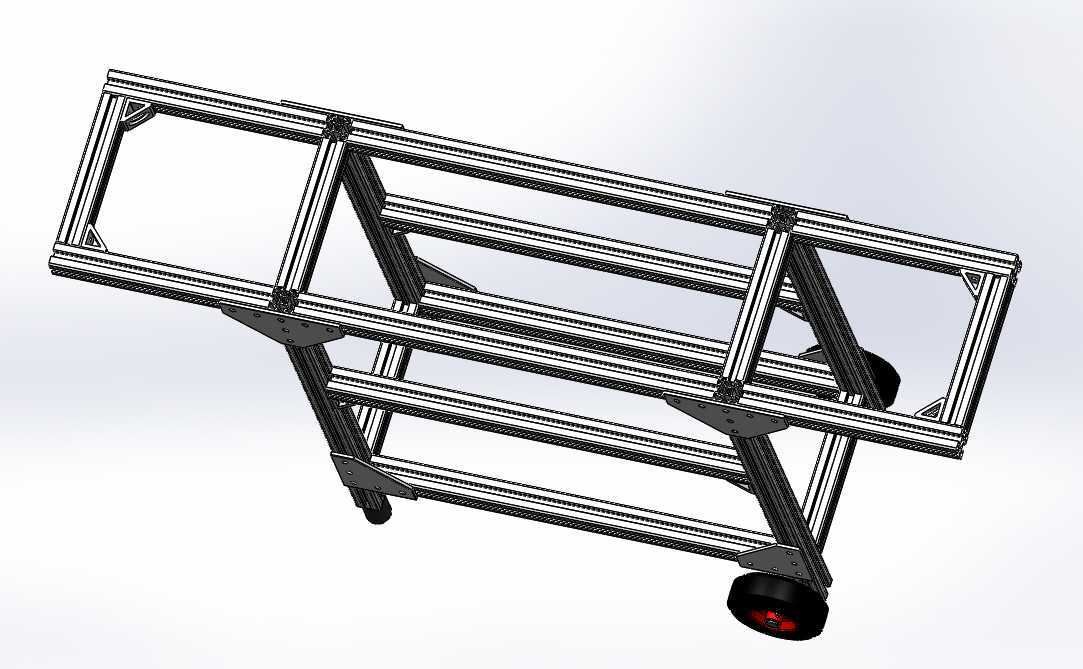

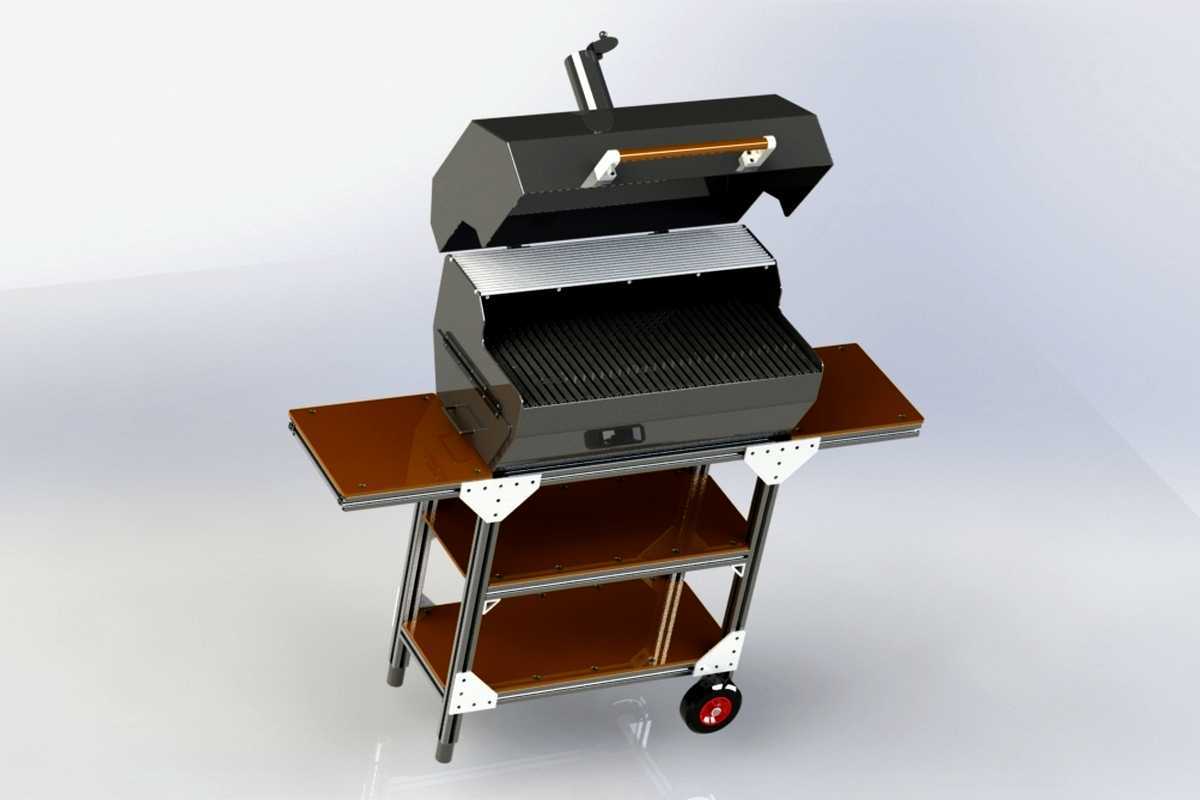

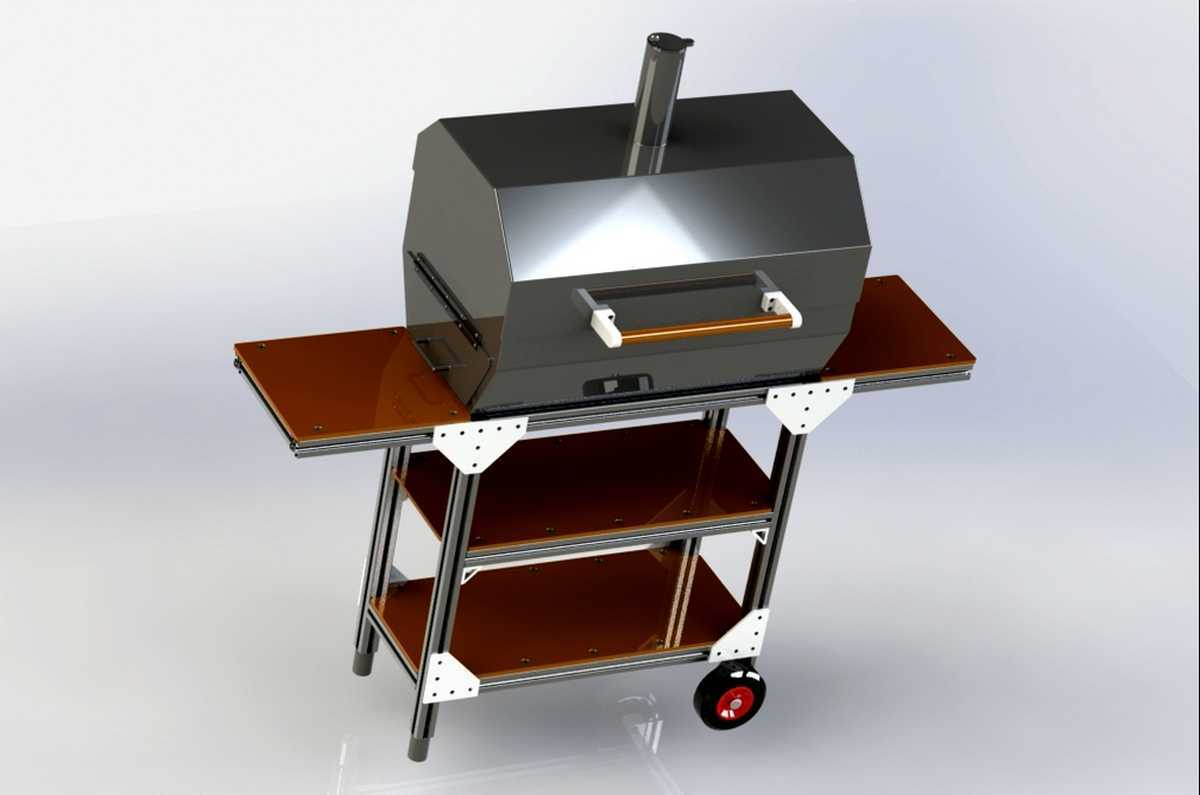

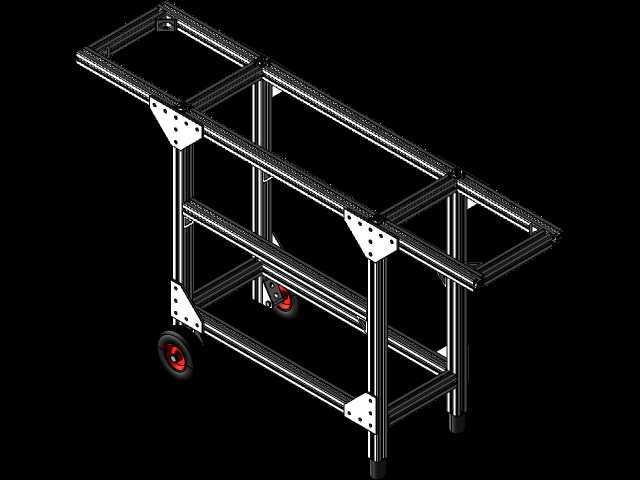

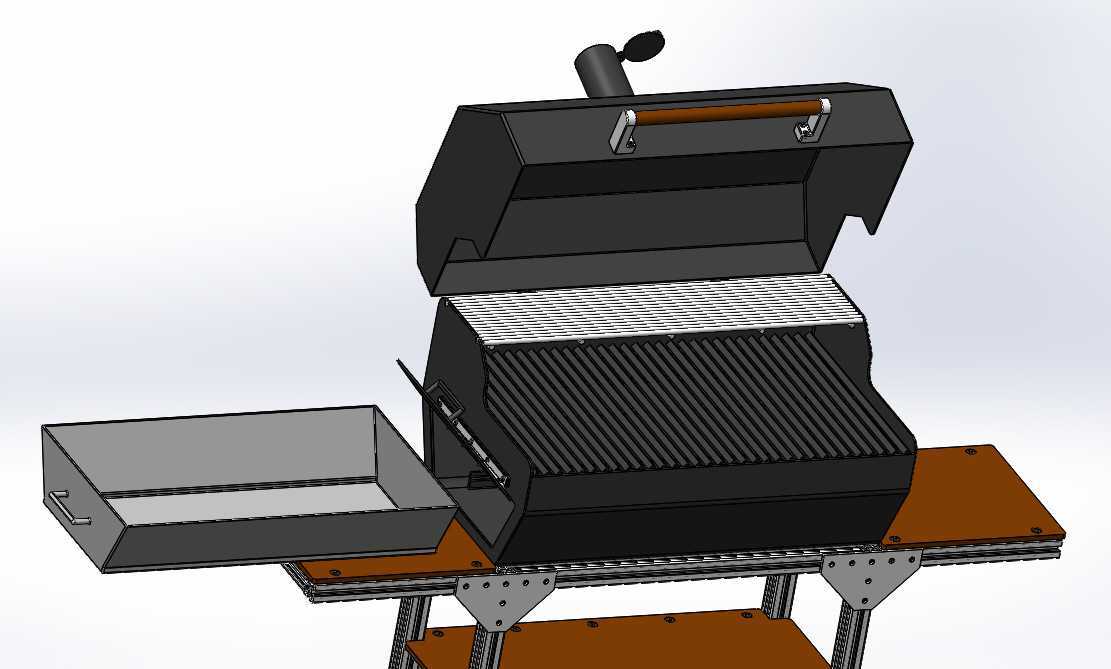

当初做这个烧烤架的结构，最先要解决的是水射流切割3/16钢板时的挂渣问题，一开始切出来的边角毛刺没处理干净，装合页的时候盖体开合总是卡滞，后来调整了切割进给速度，把边缘做了0.5mm的倒角倒钝，才解决了开合剐蹭的问题。整个架体用8020工业铝型材做支撑框架的时候，特意选了带槽的标准件，不用额外打孔攻丝，侧板和置物台的木纹饰面板直接用角码卡在型材槽里，省了不少装配调整的时间，一开始算公差的时候把型材的装配间隙留了0.2mm，实际装的时候发现热胀冷缩会让木质层板变形，后来把间隙调到0.8mm，哪怕夏天户外高温暴晒，层板也不会因为膨胀顶起框架。炉腔内部的烤网支撑做了三档高度调节，最开始只做了两档，试装的时候发现烤整鸡和烤串需要的炭火距离差太多，又在侧壁补冲了两个定位孔，不用额外焊接凸点，直接用不锈钢销钉卡位，调整的时候不用工具，徒手就能拔插换位。侧边的两个折叠置物台最开始想做全金属的，拿在手里试了下重量太沉，推的时候整个架子容易侧翻，后来换成了密度板贴防火皮，重量减了三分之二，折叠合页选了带阻尼的，放调料瓶的时候不会因为轻微碰撞就塌下来。底部的脚轮一开始选了两个万向轮两个定向轮，推过小区草坪的时候万向轮总是卡草屑，后来把其中一个万向轮换了带刹车的，停在坡地的时候踩下刹车就不会溜车，三层置物架的层板间距特意留了22cm，最下层能放整箱的木炭，中间层放烤夹、锡纸这些工具，拿取的时候不用弯腰翻找。炉盖的温度计安装位一开始开在正中间，试烧的时候发现烟气直吹温度计，测出来的温度比实际炉腔高了近80度，后来把安装位挪到了靠近把手的侧边，避开烟气直吹的区域，温度读数误差控制在10度以内。焊接的时候所有的连接角码都做了满焊再打磨抛光，一开始只做了点焊，推的时候晃动感特别明显，满焊之后整个架体的刚性提上来，哪怕放满食材推起来也不会吱呀异响。跨软件转档的时候，一开始把SolidWorks里的模型导成STEP格式，曲面部分出现了破面，尤其是炉盖的弧形翻边位置，后来先导成IGES格式再补面修复，渲染的时候把金属架的反光度调到0.3，木质层板的纹理做了轻微的磨损做旧，更贴近户外使用的真实质感，没有做那种亮得晃眼的全新质感，毕竟这类器具用几次就会有炭火熏烤的痕迹，做太新反而不真实。
