工业物流周转用带箱体承载托盘结构

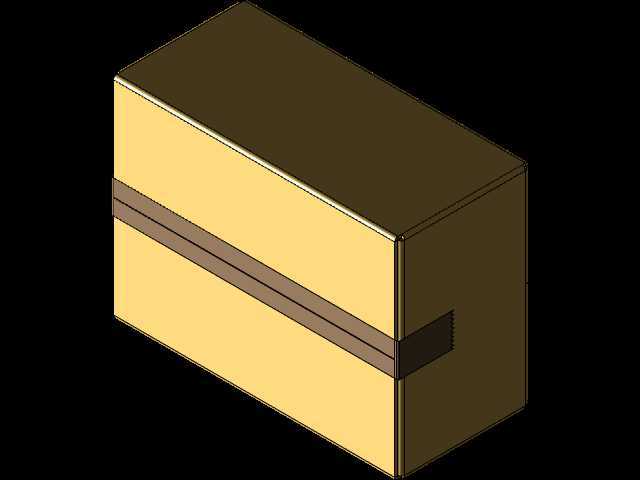

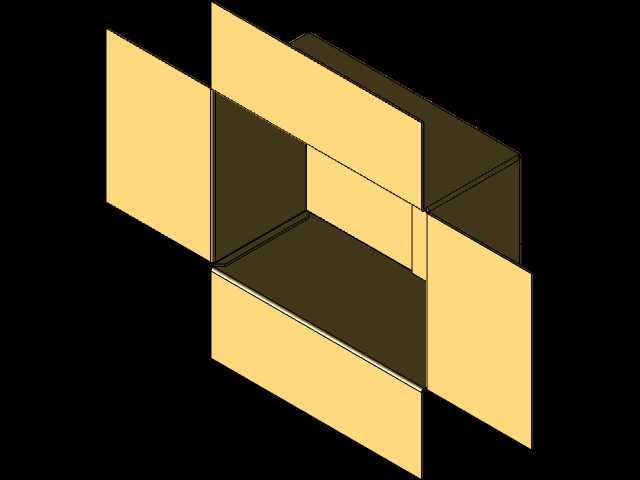

上次给车间做周转工位适配的时候，铣削托盘边框毛刺没控制好，箱体放上去总卡滞，来回调了三次安装间隙才顺，这次做这套结构特意把边框的导向倒角留了1.5mm的余量，避免切削后刃口残留影响箱体落座。之前跨软件转档的时候，托盘面的防滑筋条总出现破面，反复核对了三次曲面缝合公差，把筋条和托盘主体的结合处做了0.2mm的圆角过渡，既解决了转档后的几何缺陷，也避免了应力集中导致的承重开裂。箱体和托盘的定位柱没有做过盈配合，特意留了0.3mm的装配公差，车间工人徒手就能完成箱体安放，不用额外敲击工装，适配日常周转的快装快拆需求。做结构取舍的时候，本来想在托盘底部加整面的加强筋，后来考虑到量产时的注塑冷却效率，把整面筋改成了交错式的短筋排布，承重测试下来每平米承重没掉多少，冷却周期反而缩了近二十秒，批量生产的良率能提上来。箱体的侧边把手位置特意做了内凹的避让槽，之前做的样件把手突出，叠放的时候总刮到上层托盘的底部，这次把避让深度调到刚好容下把手的厚度，叠放三层也不会出现刮蹭掉漆的问题。托盘底部的脚位适配标准的叉车叉距，不用额外做转换工装，不管是手动液压车还是电动叉车都能直接叉取，适配车间和仓储之间的转运工况。图纸标注的时候，把所有配合面的公差单独列了出来，非配合面的粗糙度要求放宽，减少不必要的加工成本，毕竟周转件不需要太高的表面精度，耐用抗造才是核心。之前实训带学生做类似结构的时候，好多人把箱体和托盘做成一体结构，实际用的时候箱体脏了没法单独更换，这套结构把箱体做成可分离式，哪个部件坏了单独换就行，后期维护成本能降不少。
