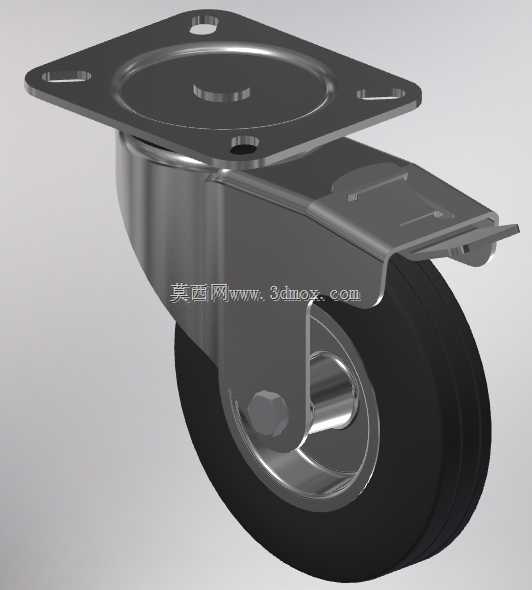

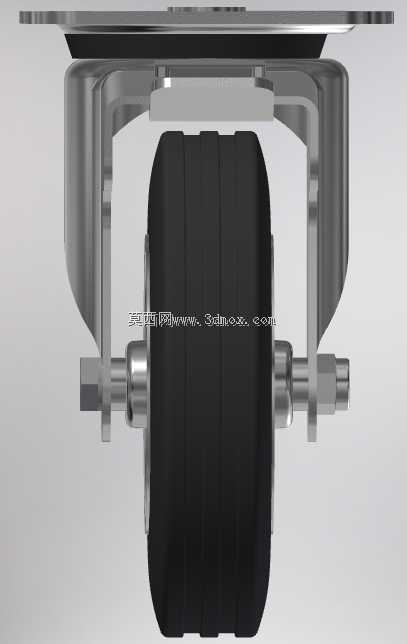

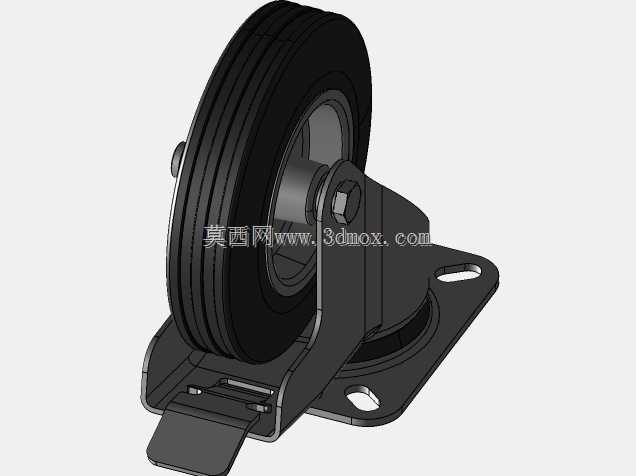

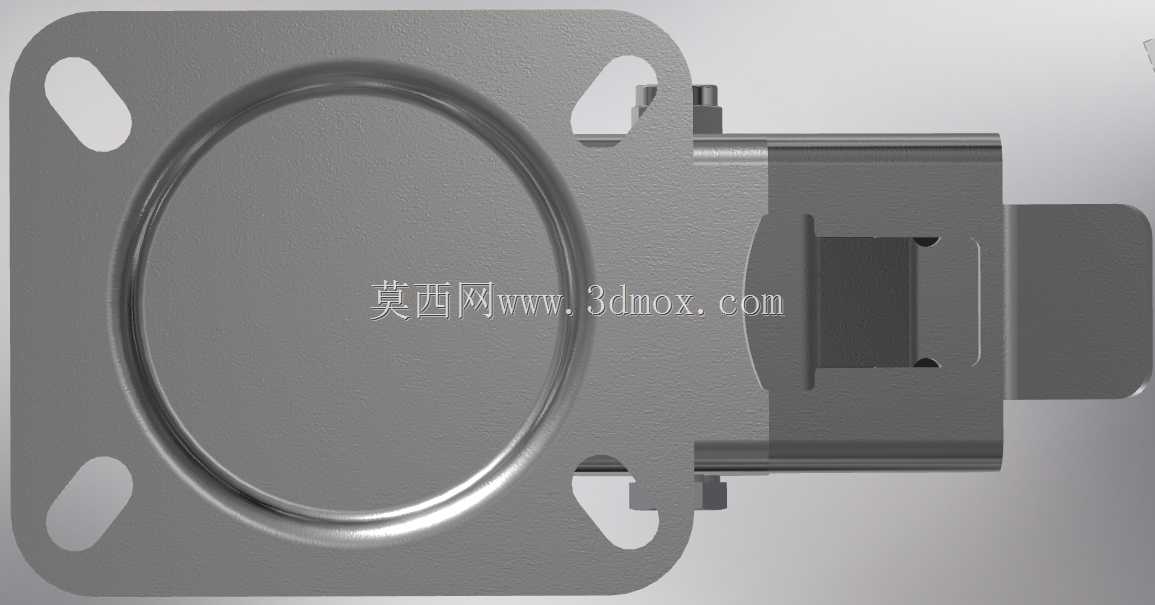

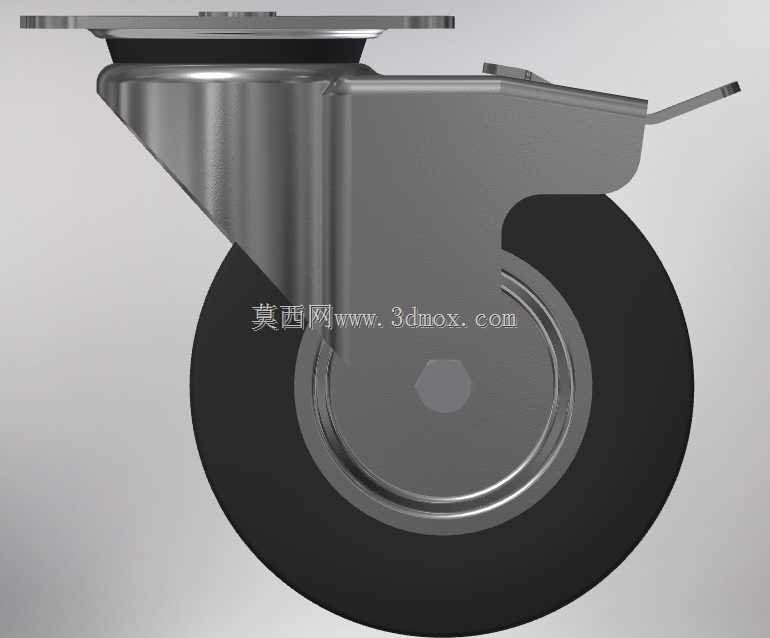

带刹车125mm万向平板脚轮结构设计

这款带刹车功能的平板式万向脚轮，是工业移动载具领域应用极为广泛的基础支撑移动部件，常见于工业推车、设备周转架、轻型移动工作台、商用展架、医疗辅助设备以及仓储物流笼车等场景，承担着承载设备重量、实现灵活转向移动、按需锁止固定的核心作用，是保障移动类设备操作便利性与停放安全性的关键五金构件。从功能特性来看，这款脚轮同时具备自由万向旋转与定向锁止双重功能，轮体直径为125mm，整体安装完成后的总高度为153mm，适配绝大多数常规轻型到中型载具的安装高度需求。顶部采用方形平板安装结构，平板上预留了对应规格的安装孔位，安装时只需通过螺栓将平板与设备底部的安装基面锁紧固定即可，安装流程简便，连接稳固可靠，能够适配多种不同材质的设备基面，无论是金属型材框架、木质柜体还是塑料设备底座都能完成牢固装配。转向结构采用内置回转支承的设计，可实现360度无死角水平旋转，推行过程中转向顺滑无卡顿，能够灵活适配狭小空间内的转向移动需求，即使在满载状态下也能轻松调整行进方向，大幅降低移动操作时的人力消耗。配套的刹车结构采用一体式金属拨片设计，踩下拨片后即可同时锁止轮体转动与万向转向结构，让设备能够稳固停放在指定位置，不会受地面坡度、外力触碰影响出现滑移移位，松开拨片即可恢复移动与转向功能，操作便捷，锁止可靠性强。设计过程中充分考虑了实际使用的耐用性需求，轮架采用加厚金属板材冲压成型后做表面防锈处理，结构强度充足，能够承受额定范围内的垂直载荷与行进过程中的侧向冲击力，不易出现变形、断裂问题；轮体采用高弹性耐磨橡胶材质搭配金属轮毂，滚动过程中噪音低，对地面损伤小，同时具备良好的防滑性能，即使在略有油污、轻微潮湿的车间地面也能保持稳定的滚动状态，不会出现打滑问题。整体结构没有冗余设计，各个部件的配合间隙经过精准调校，既保证了活动部件的运转顺滑，又避免了间隙过大导致的晃动问题，安装边界清晰，适配性强，能够满足多场景下的移动支撑需求。
