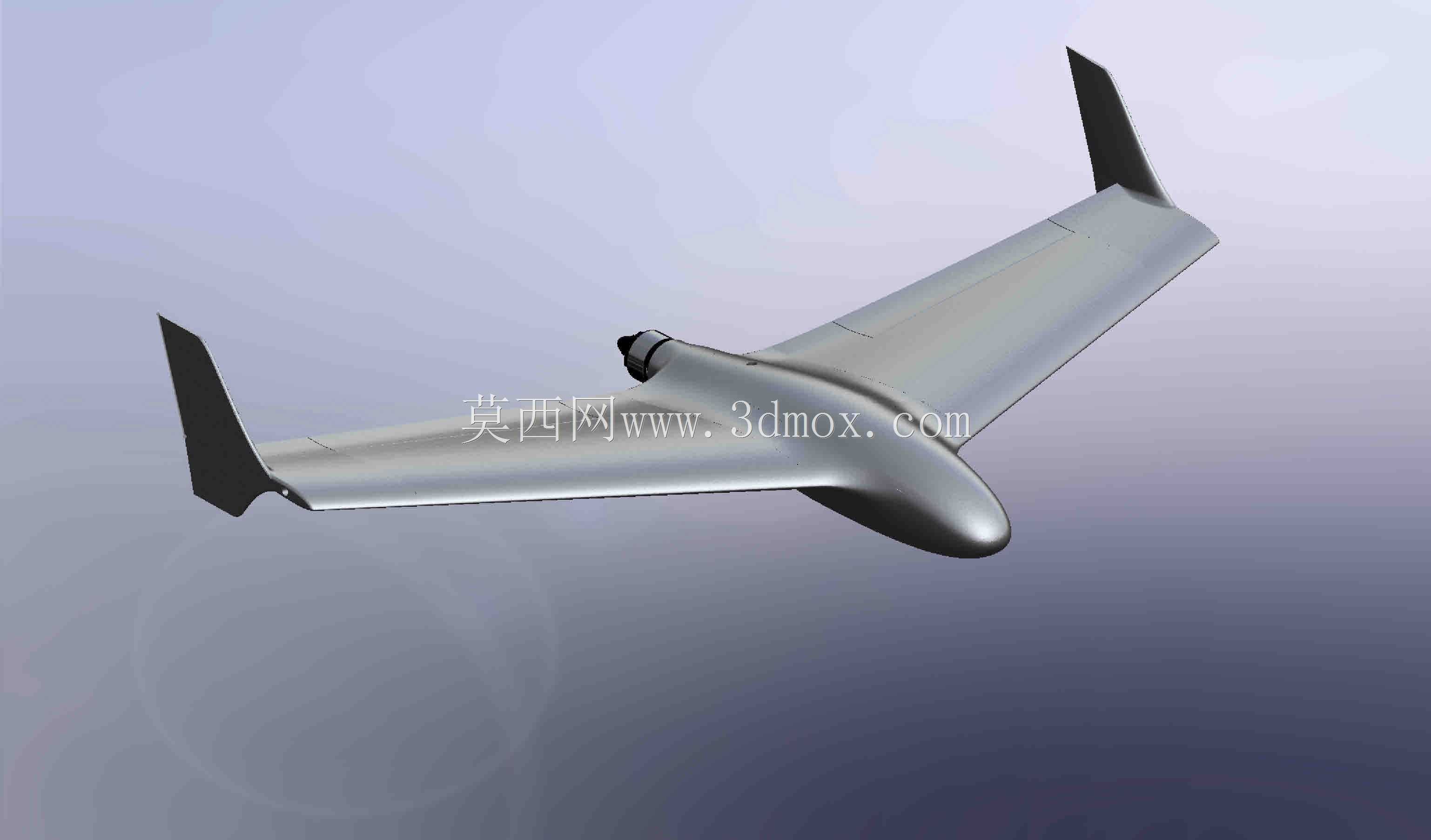

适配FPV场景的VH尾翼飞翼无人机构型

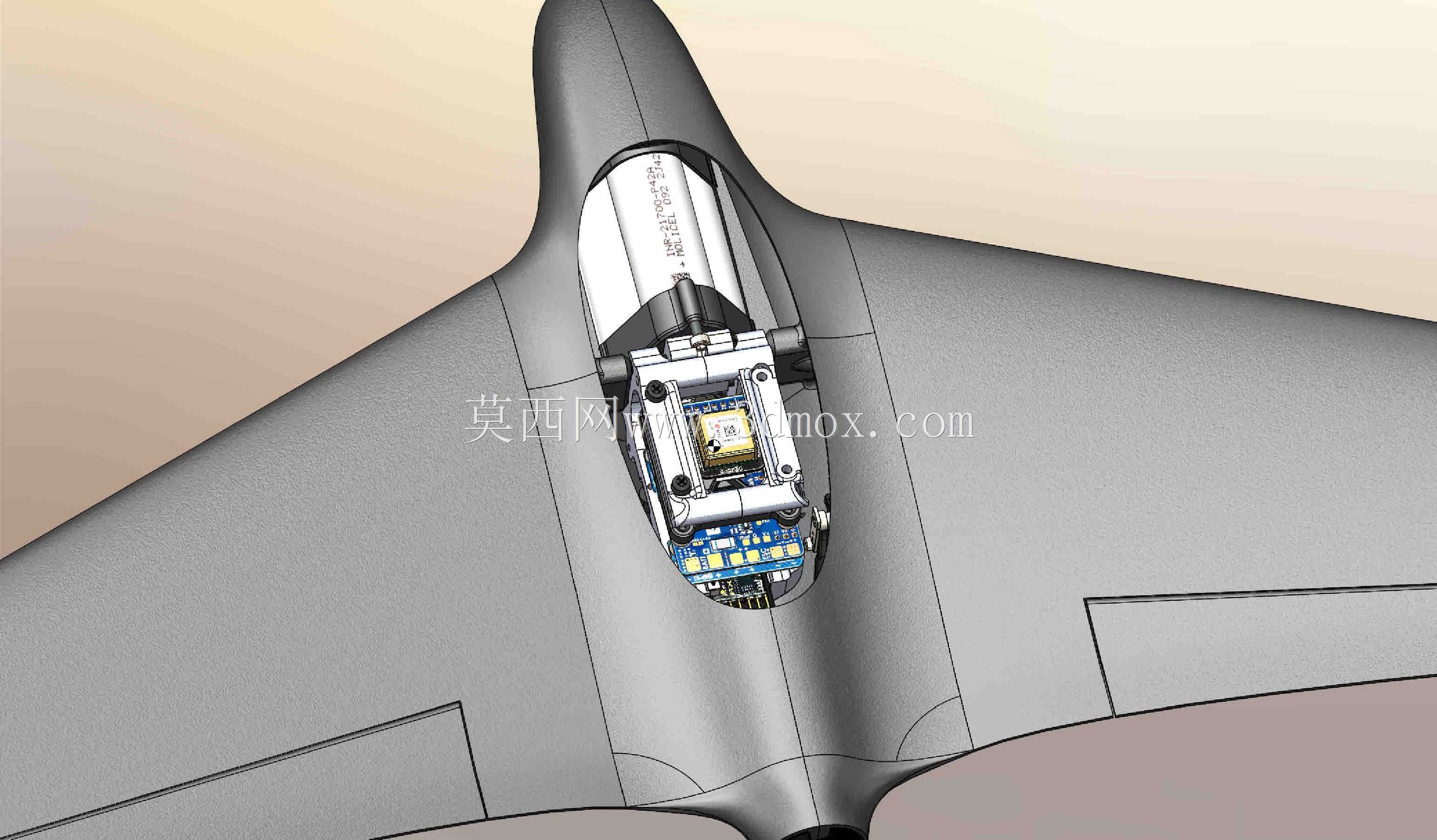

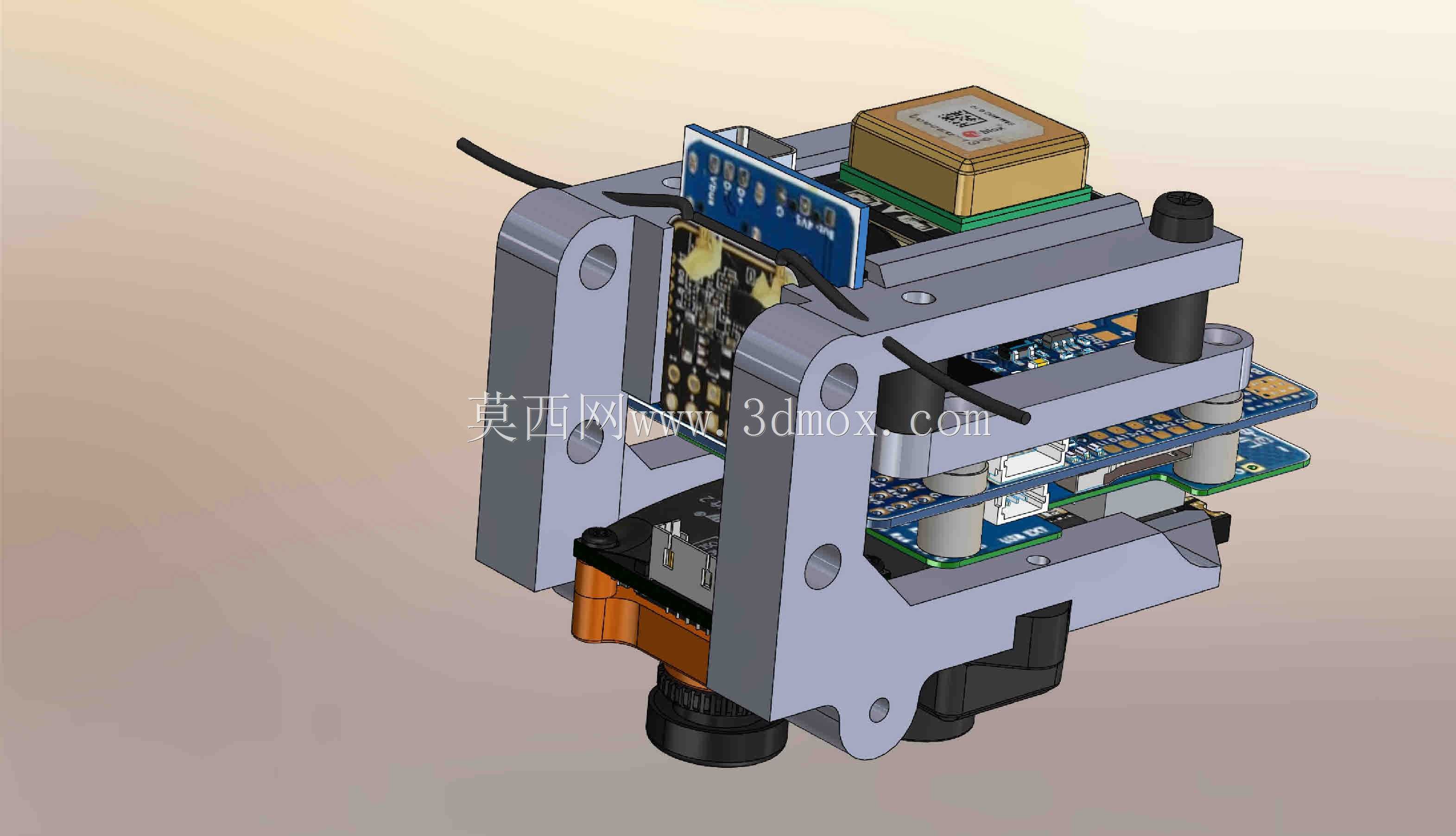

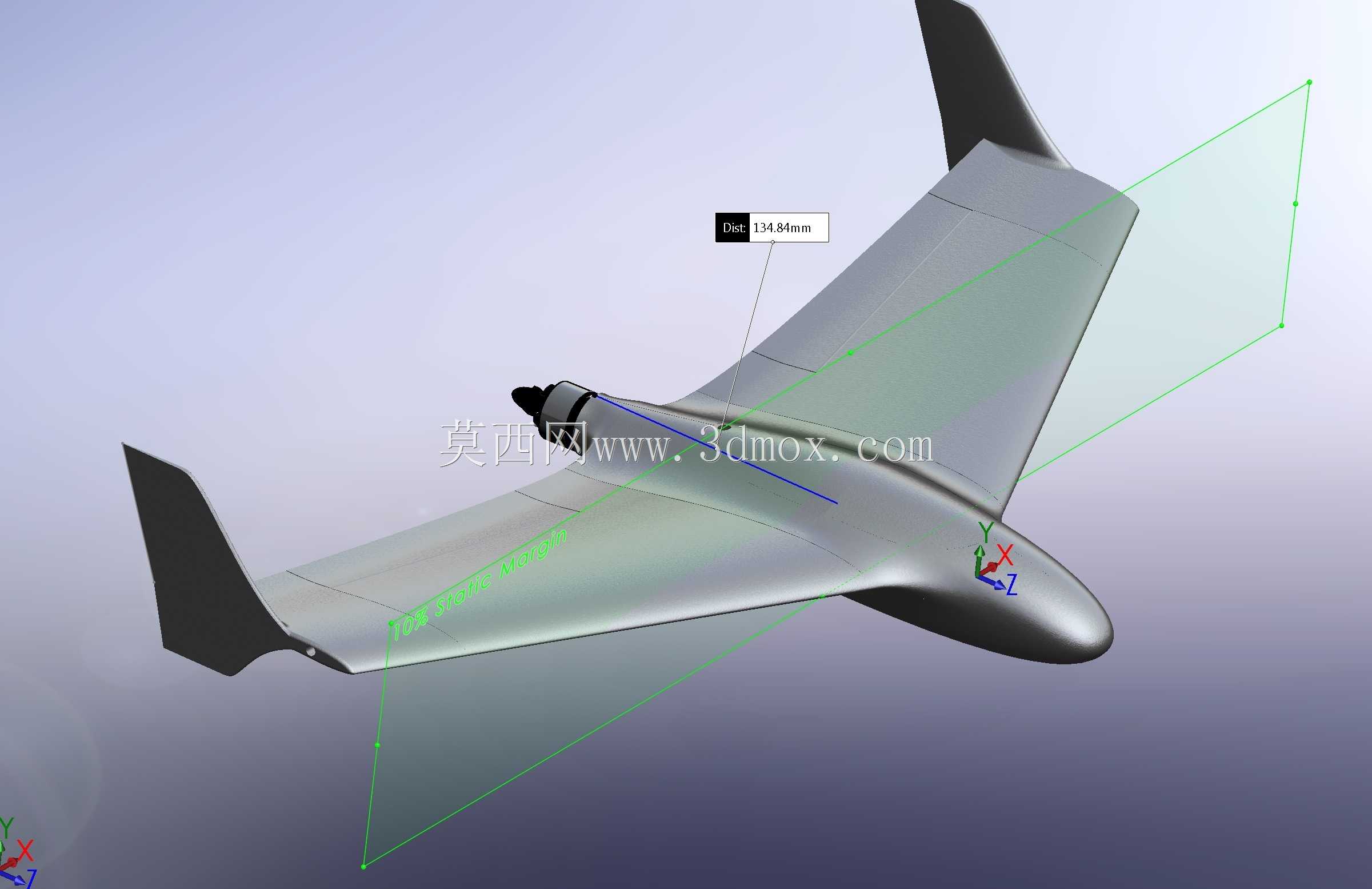

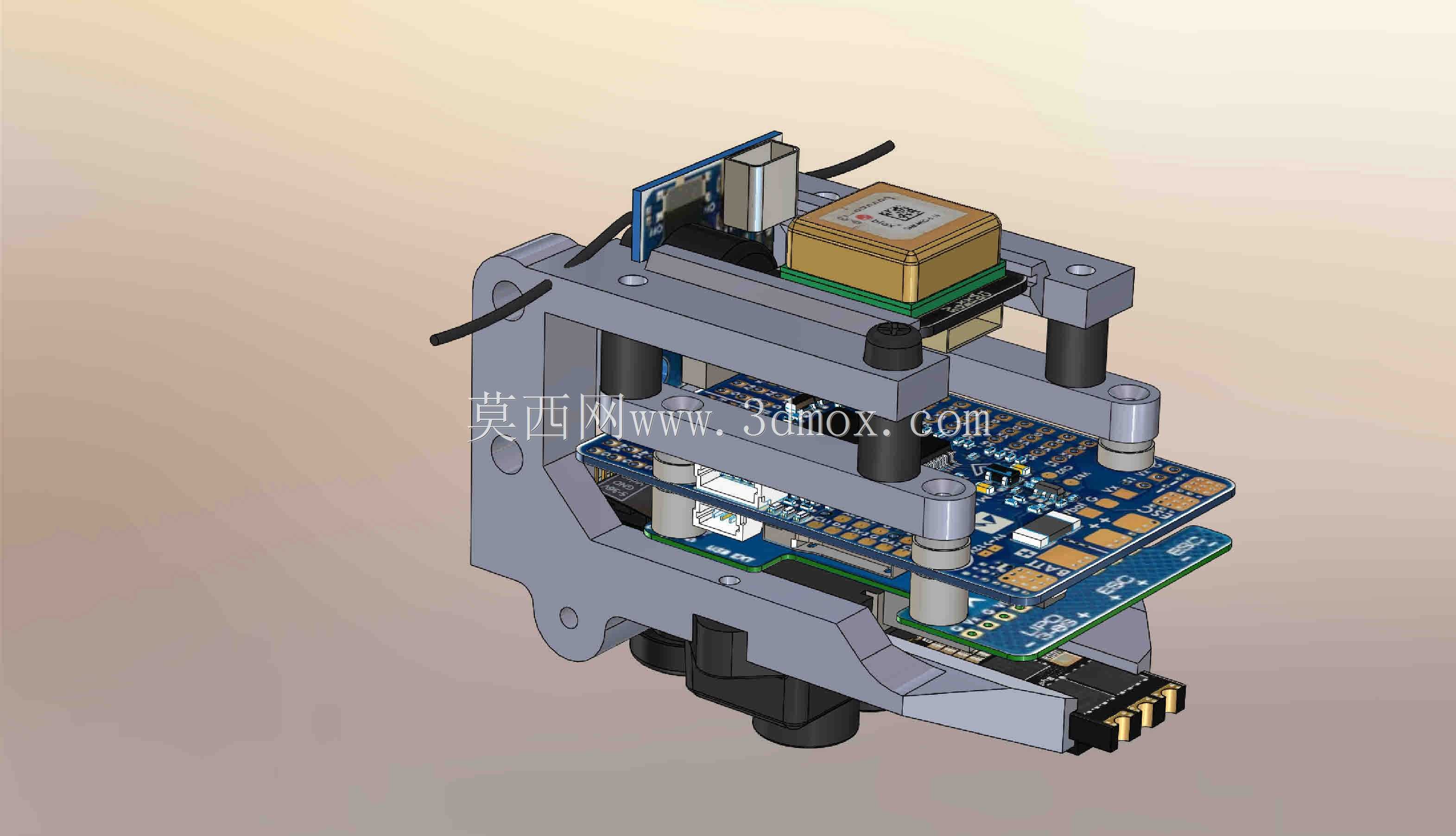

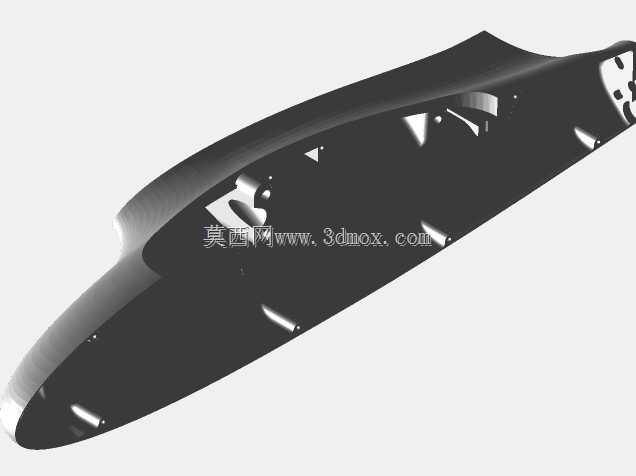

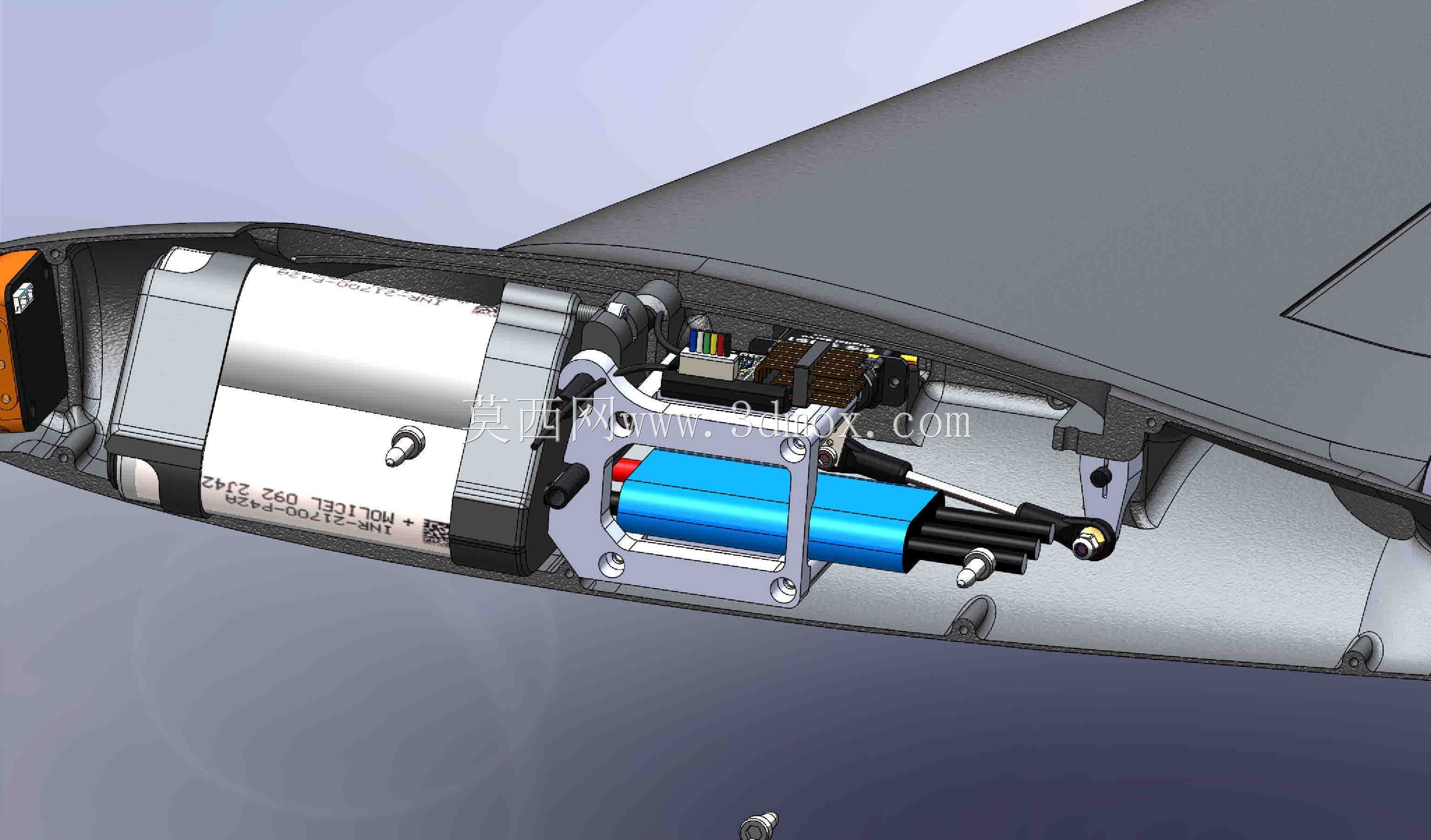

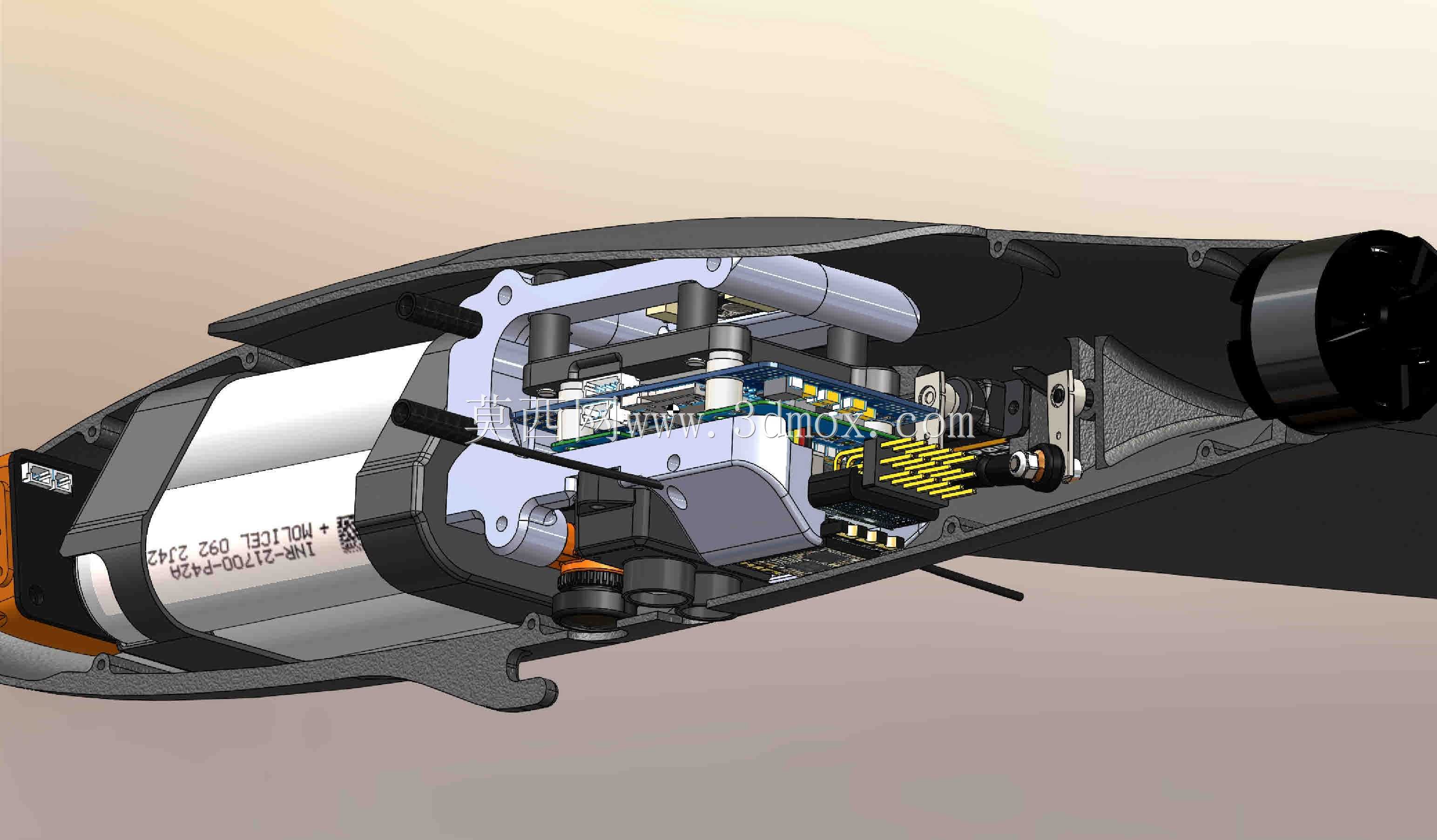

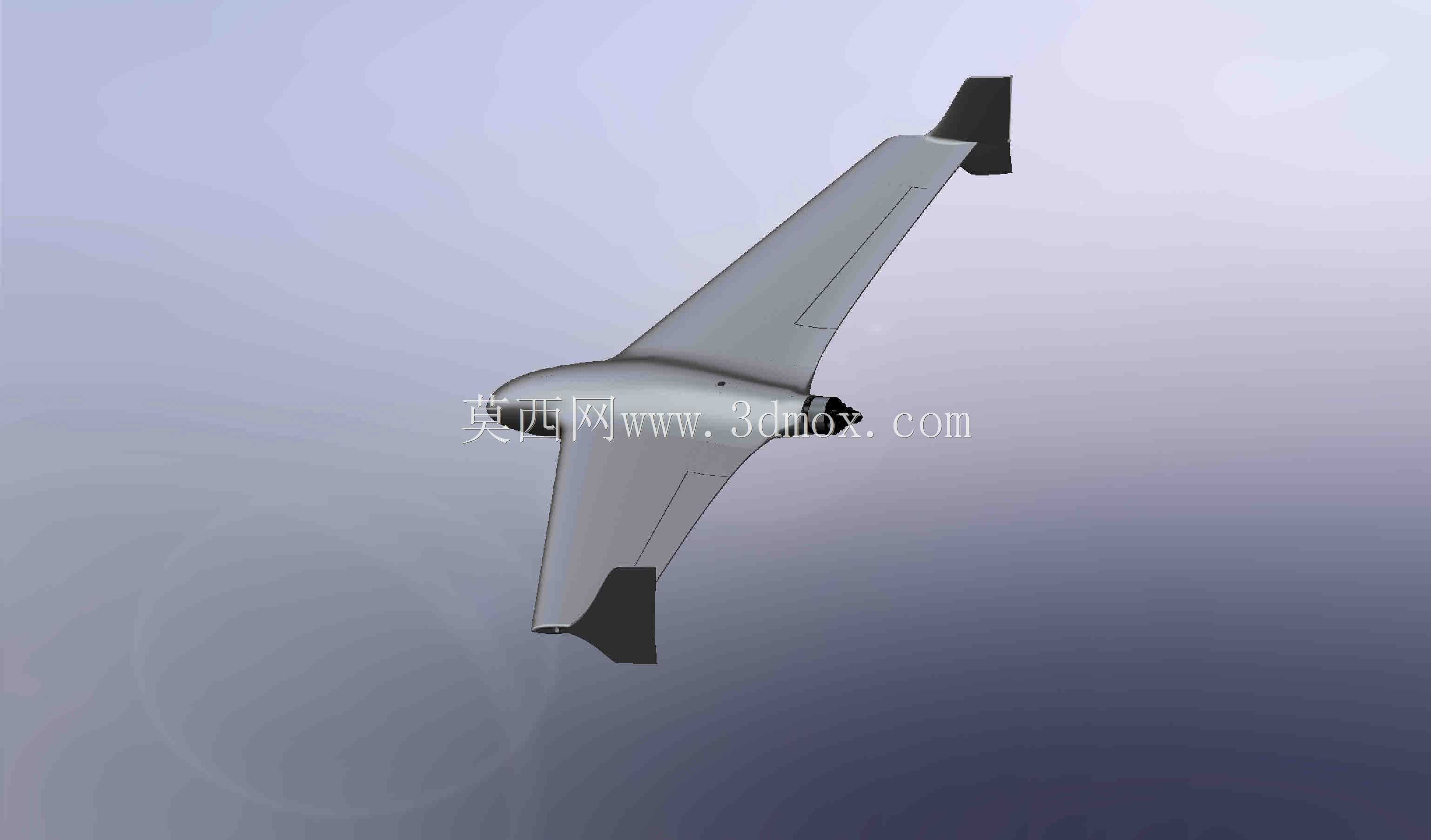

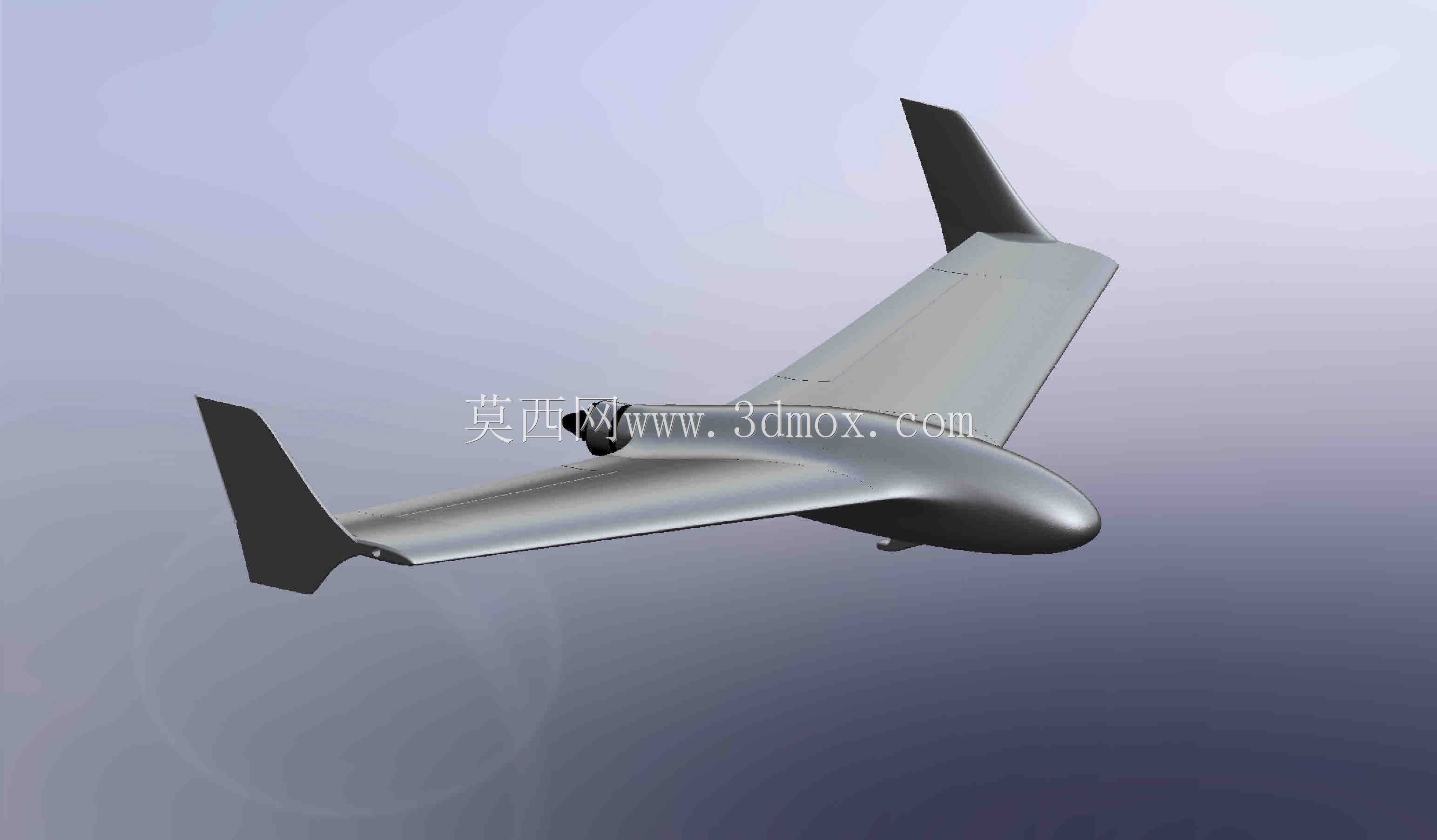

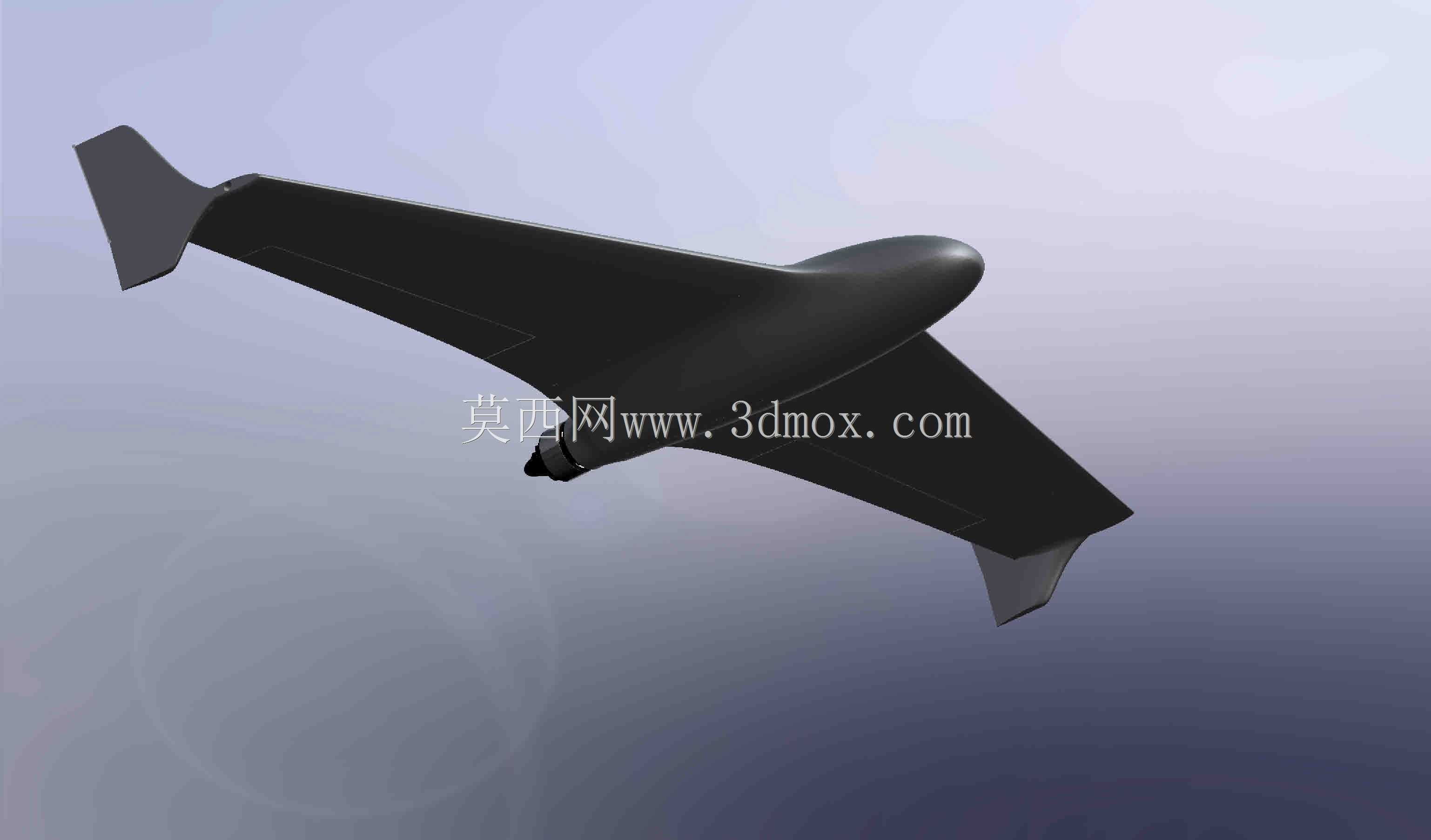

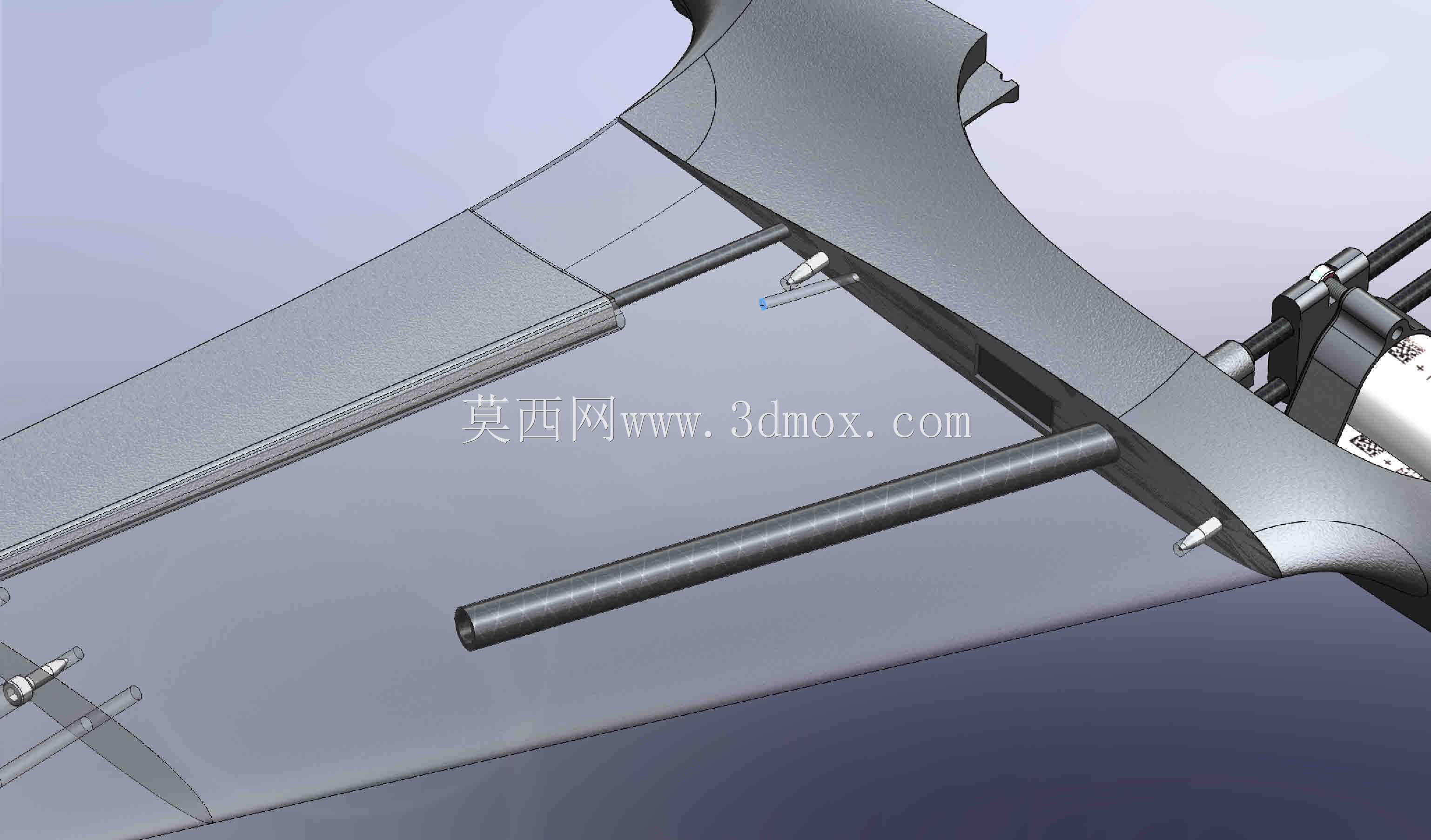

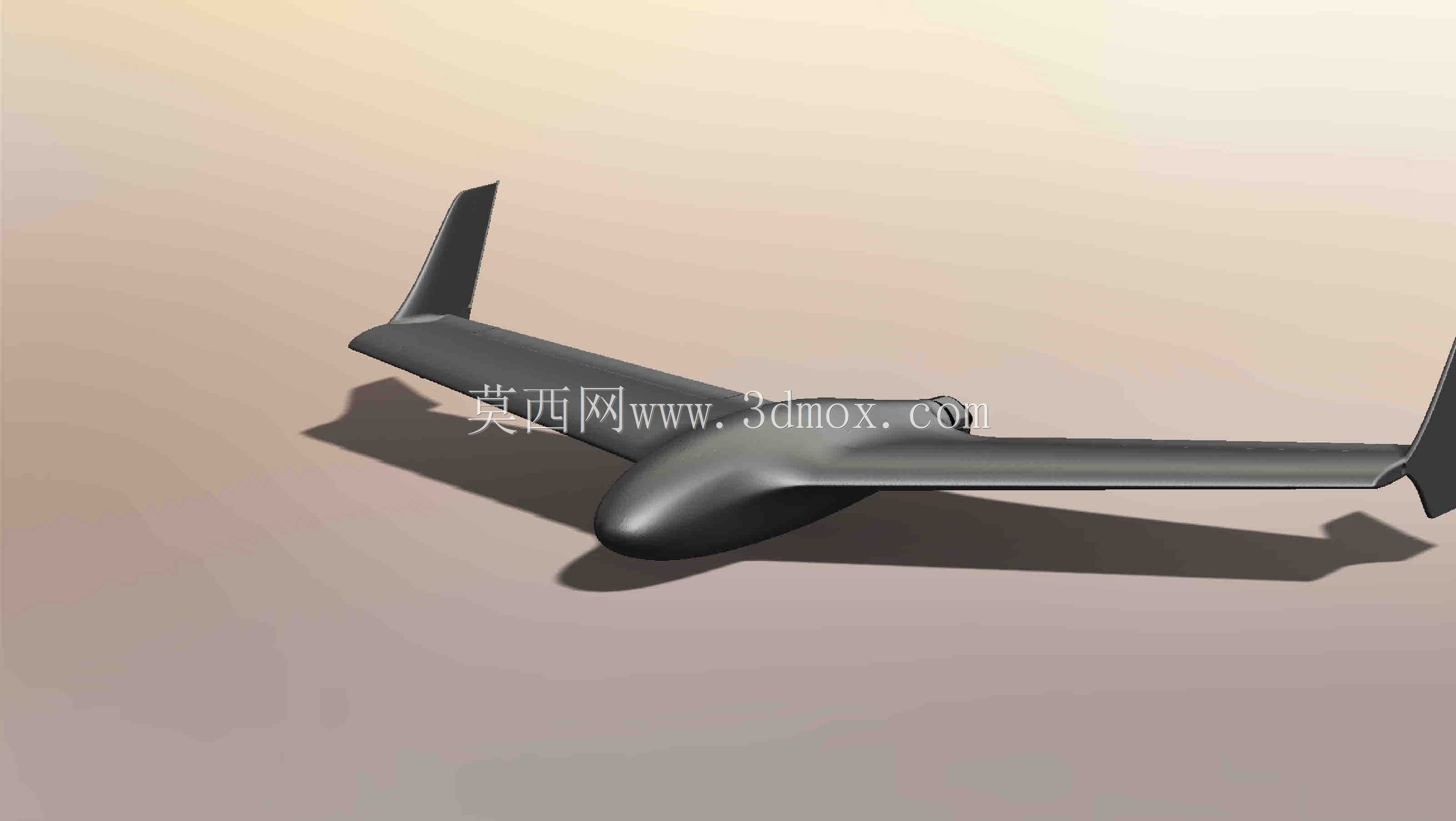

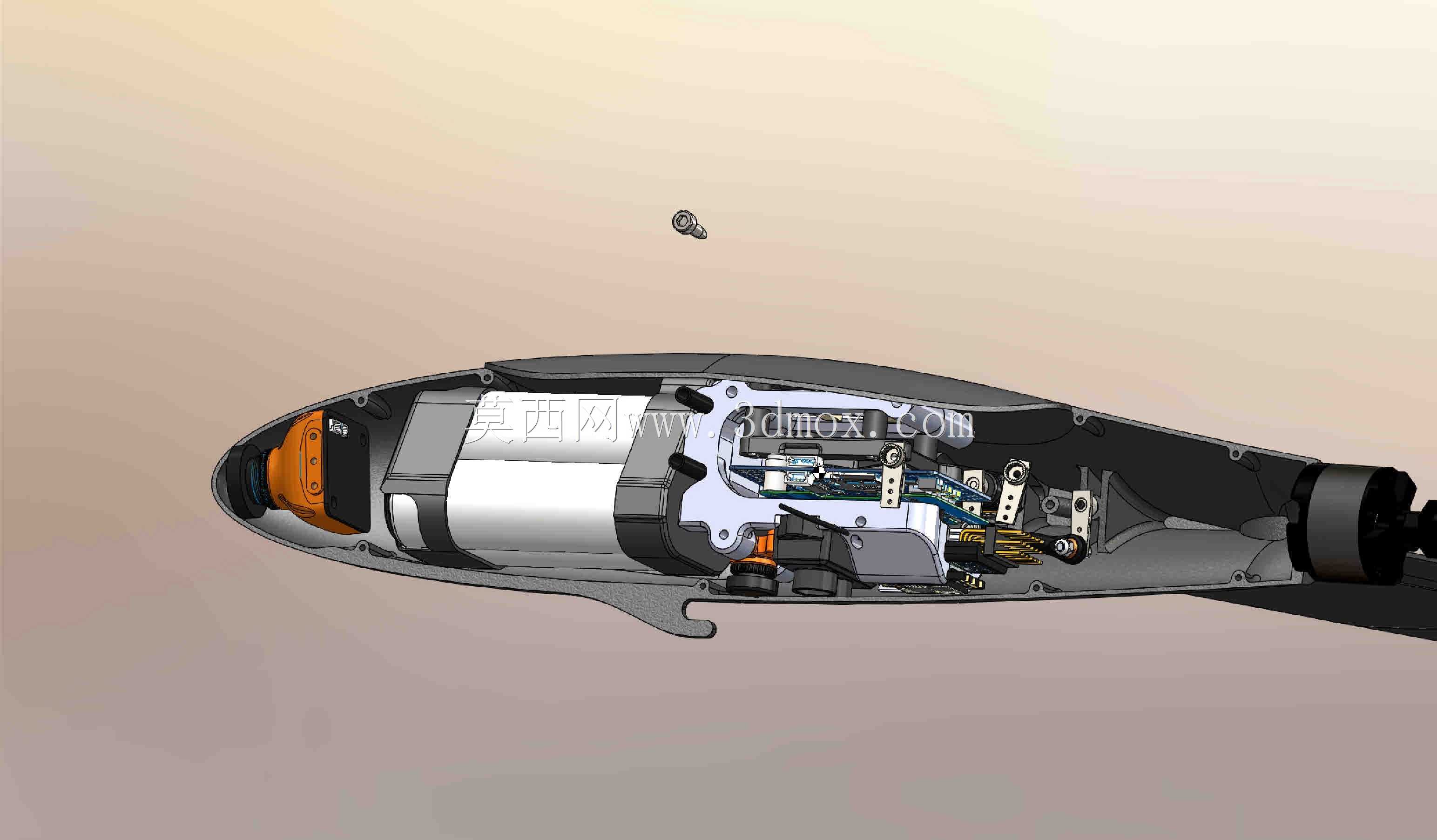

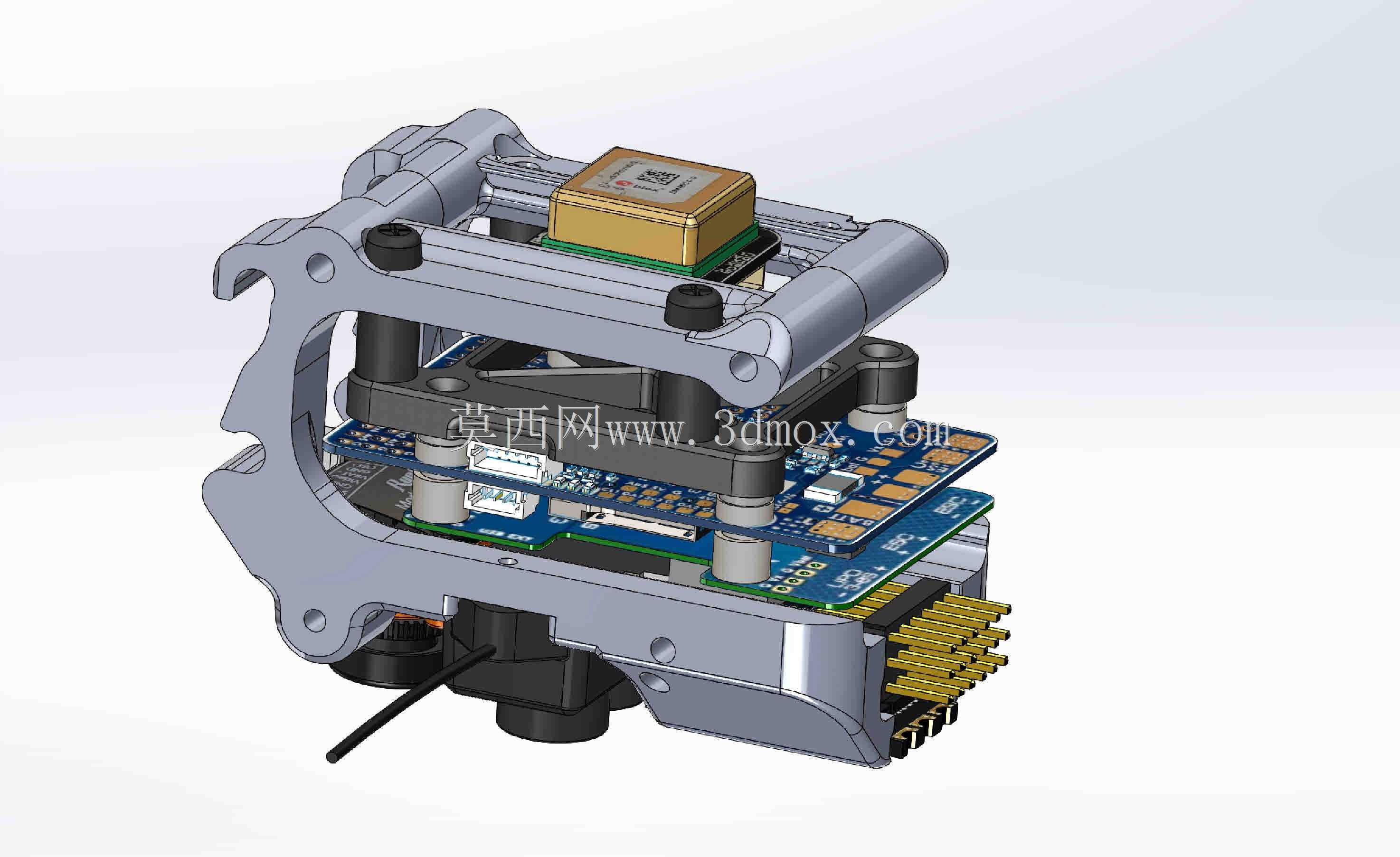

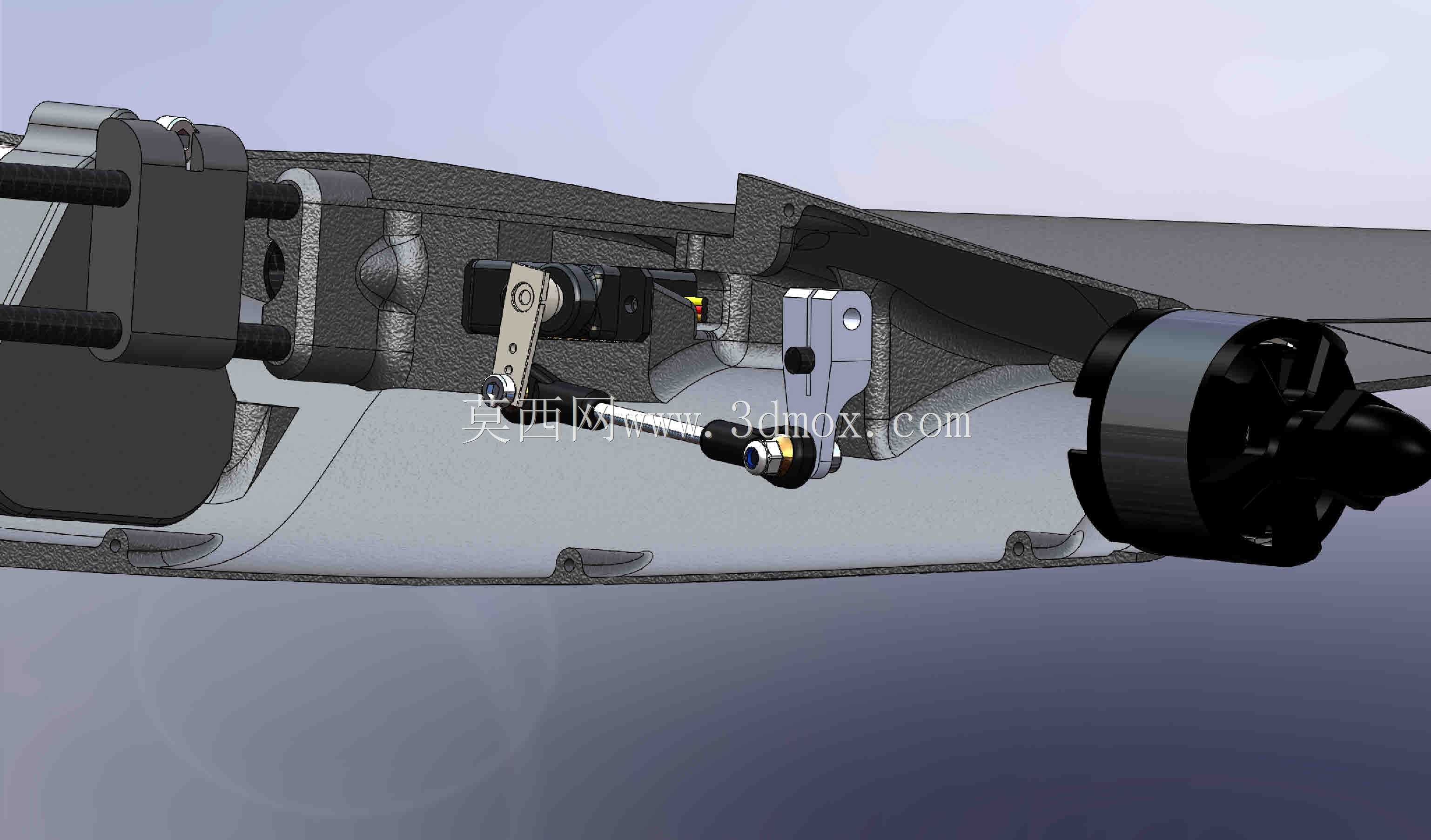

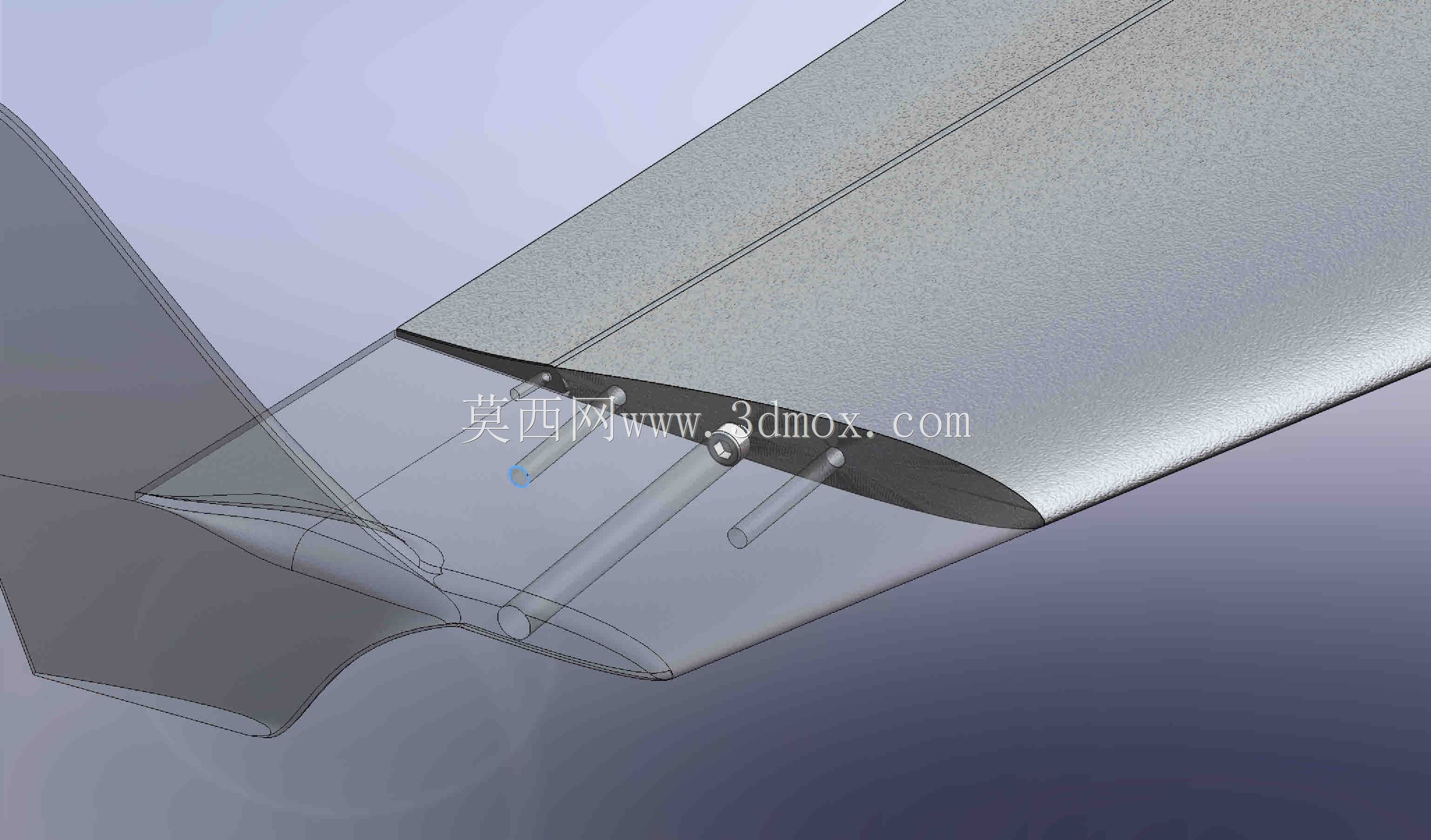

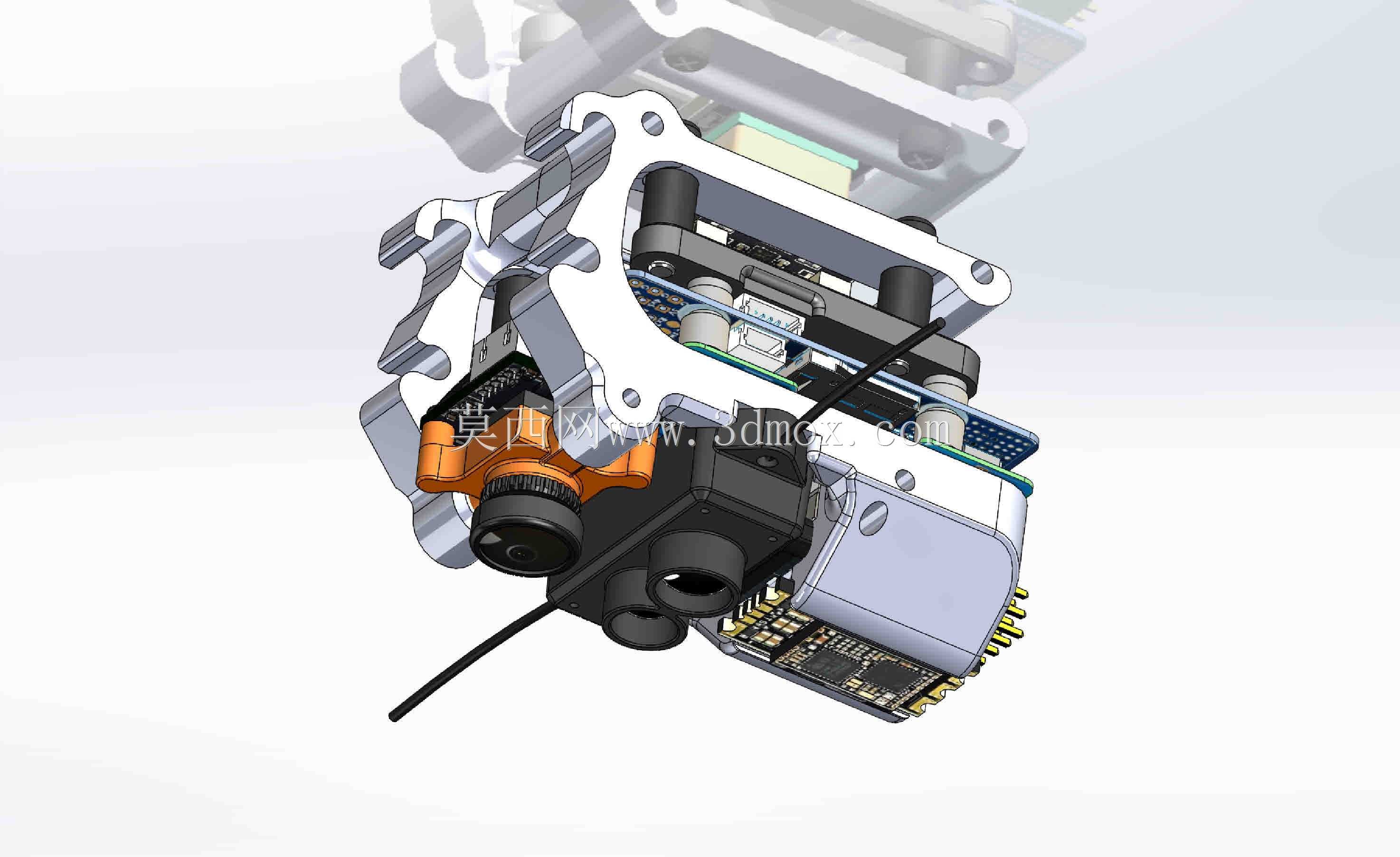

该构型主要面向RC遥控航模、FPV第一视角飞行、小型无人作业平台的使用场景，可作为小型航拍、航线练习、轻量载荷搭载的空中载具使用，适配小型飞控、动力套装与图传设备的安装需求，兼顾飞行稳定性与打印制作的便捷性。整体采用飞翼融合VH尾翼的气动布局，既保留了飞翼构型飞行阻力小、滑翔性能优的特点，又通过VH尾翼的设计解决了纯飞翼航向稳定性不足、操控难度高的问题，降低了普通航模爱好者的飞行调试门槛，同时尾翼的布局也避开了机身中部的载荷安装区域，不会对前置摄像头的视野造成遮挡。设计过程中充分考虑了桌面级FDM3D打印的工艺特性，机翼根部设计有平整的打印贴合面，打印时无需添加大量支撑结构，可直接在打印平台上完成成型，有效减少打印耗材的浪费与后期支撑去除的工作量，同时能保证翼面的光洁度；机身部分采用拼合印刷的结构设计，既可以选择分体打印后拼接获得更好的外观质感，也可以选择翼根朝下的摆放方式直接打印，获得更快的打印速度与更少的支撑需求，适配不同打印精度、不同成型尺寸的桌面级3D打印设备。翼尖部分设计有舵面安装位，可搭配常规1.5mm厚度的舵机摇臂完成舵面铰接，机翼主翼梁采用8mm直径的碳杆作为承力结构，通过4个主梁扭杆与端梢结构完成连接，在保证机翼结构强度的同时大幅降低整机重量；机头位置预留了标准28mm规格的FPV摄像机安装位，可直接适配市面主流的FPV摄像头与配套伺服支座，也可搭载ES9051类微型舵机完成摄像头的俯仰角度调节，满足第一视角飞行的视角调整需求。整机副翼采用左右对称的镜向结构设计，打印时可直接镜像模型完成另一侧零件的制作，无需额外调整模型参数，副翼部分采用10%的打印填充率即可满足结构强度需求，在保证飞行时舵面不易形变的前提下尽可能降低整机重量，提升飞行续航时间。机身内部预留了飞控、电调、接收机、电池的安装腔体，可适配常规小型固定翼的动力套装，安装边界充分考虑了常用电子设备的尺寸，无需对结构进行大量修改即可完成设备的固定与布线，整机重心位置经过预设，组装时只需按照推荐位置放置电池即可快速完成重心配平，减少组装后的调试工作量。
