4008无刷万向节电机内部结构三维设计

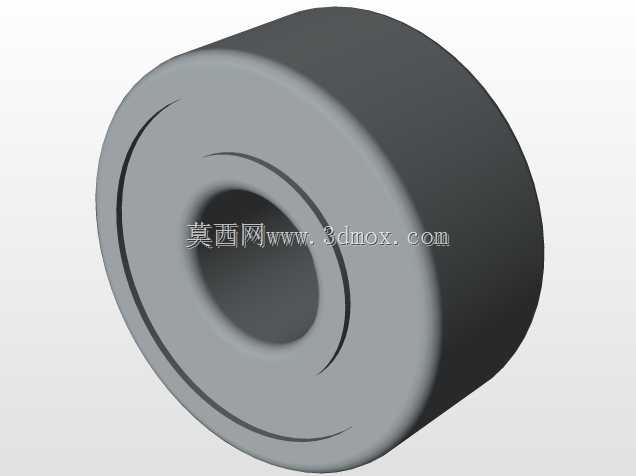

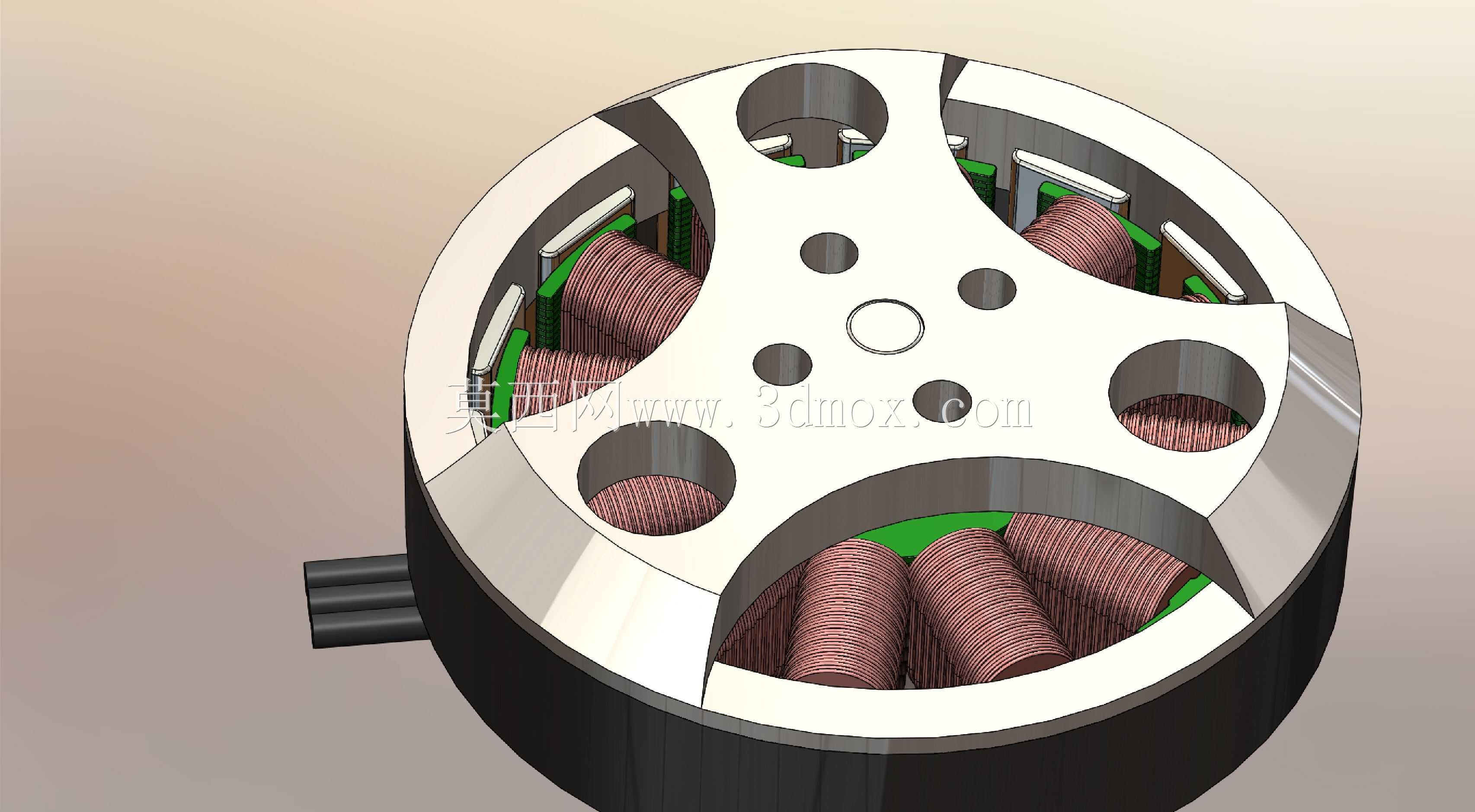

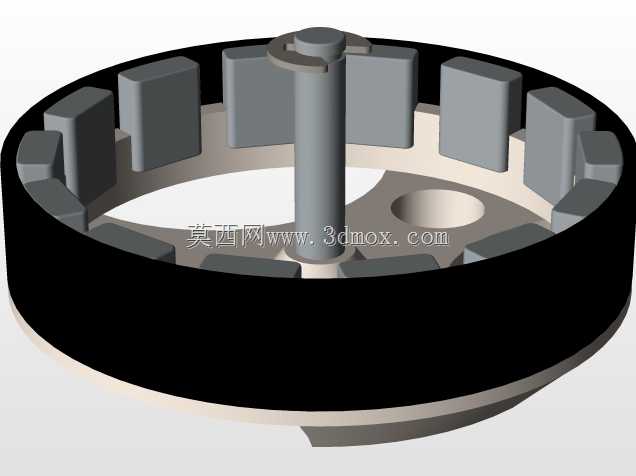

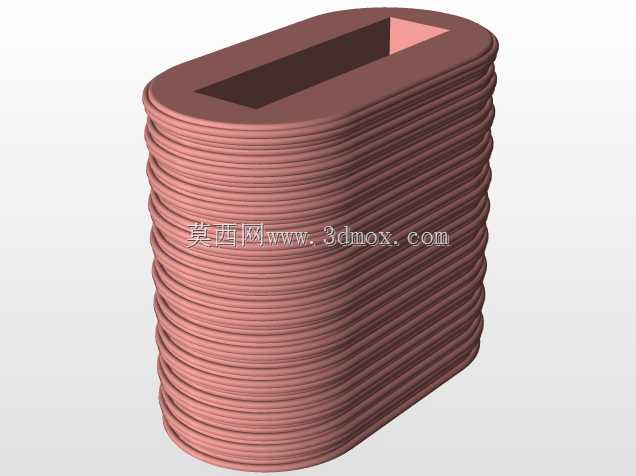

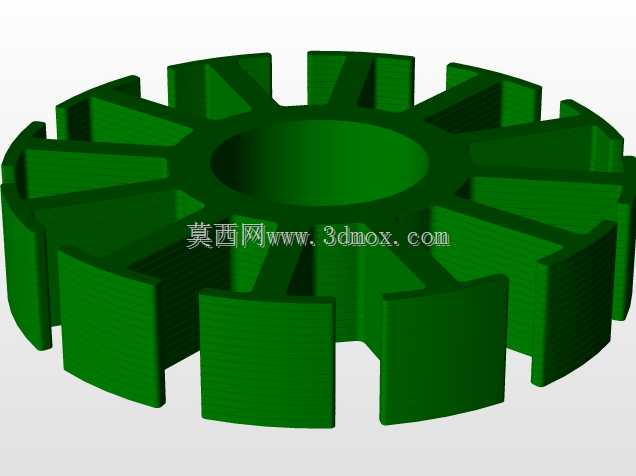

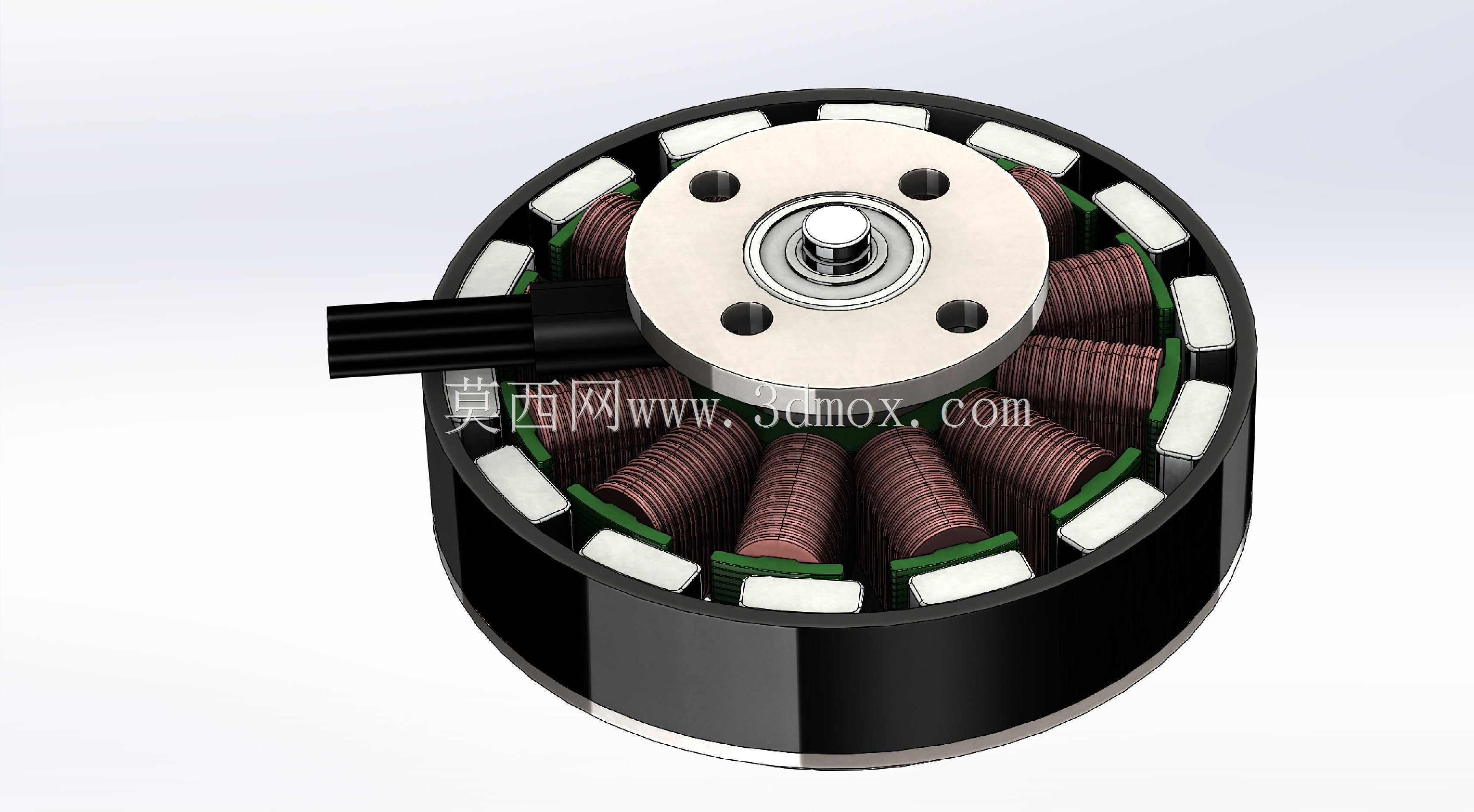

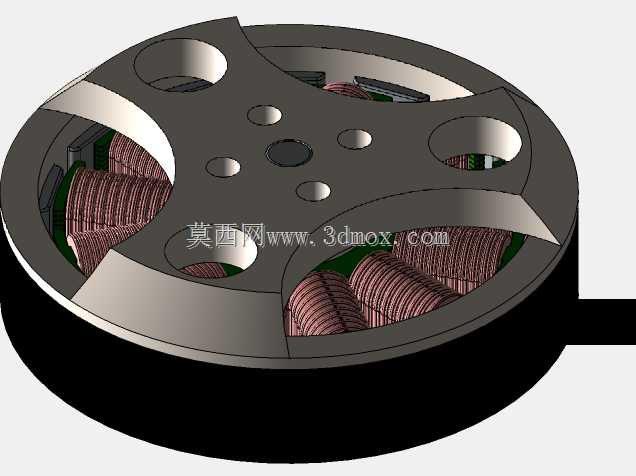

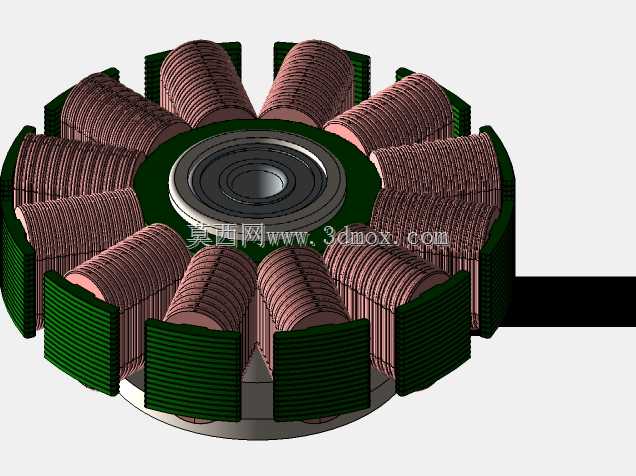

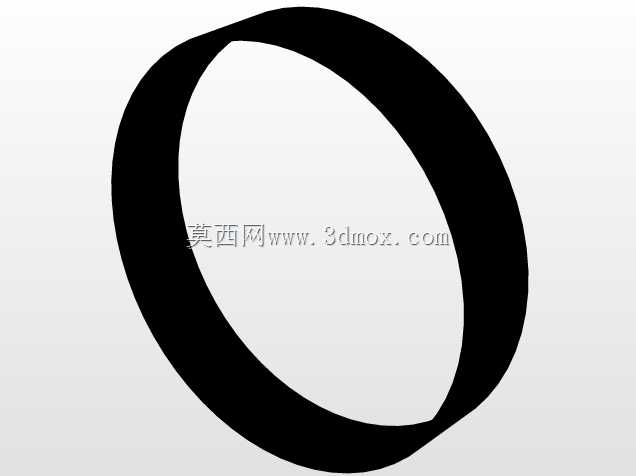

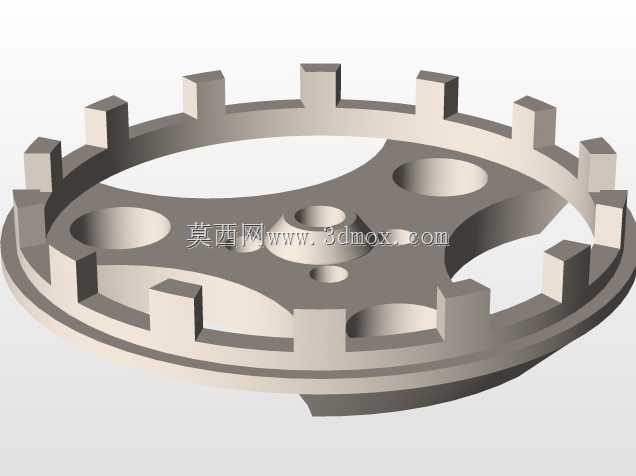

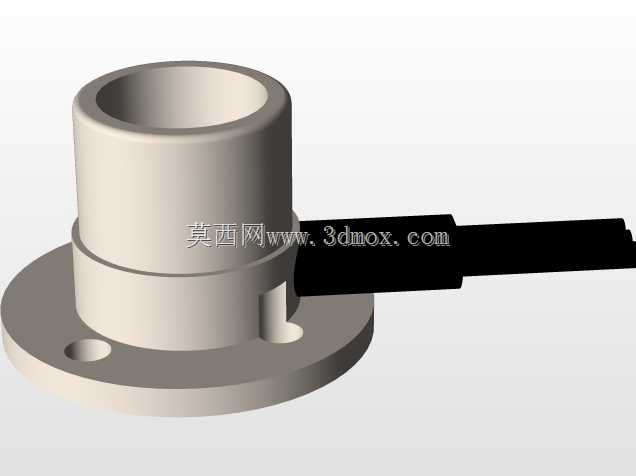

这款无刷万向节电机的结构设计，首先要匹配小型多旋翼航拍无人机、小型巡检机器人云台这类对动力输出角度有自适应调整需求的场景——很多便携类低空飞行器在做姿态偏转时，动力单元如果是刚性固定，很容易在机身倾斜时出现拉力轴线与机身重心偏移的问题，带万向节结构的无刷电机就能在一定角度范围内自动适配拉力方向，减少姿态调整时的动力损耗，也能降低飞控系统的修正压力。从内部结构来看，绕组采用多槽集中绕线的排布方式，每一组漆包线绕组都做了规整的层叠排布，槽绝缘的预留间隙刚好能满足常规浸漆工艺的填充要求，既保证绕组与定子铁芯的绝缘强度，也能避免绕线松散导致的高速运转振动问题。端盖部分做了多组镂空减重孔设计，这些孔位不是随意排布的：中心的小孔是转轴定位基准孔，周围均匀分布的四个大孔一方面是降低端盖自身重量，另一方面也能形成轴向的空气流通通道，配合电机高速运转时的气流，带走绕组工作产生的热量，避免长时间高负载下绕组温升过高导致的退磁问题。设计时的安装边界需要重点注意，电机本体的出线端做了侧出式的走线槽，安装座的配合止口要和机臂的安装管外径做过渡配合，万向节的偏转角度预留了正负12度的活动余量，安装时不能在偏转路径上布置其他结构件，避免运转时出现运动干涉。转子磁钢采用表贴式排布，磁钢与转子外壳的粘接面做了微滚花处理，能提升粘接强度，防止高速旋转时磁钢受离心力作用脱落。万向节的铰接部分采用了小间隙配合，铰接轴的材质选用耐磨不锈钢，不需要额外添加润滑脂就能满足长时间往复偏转的耐磨需求，也避免润滑脂在低温环境下凝固导致的偏转卡滞问题。这类电机的实际用途还覆盖了小型手持云台的动力输出、小型仿生机器人的关节驱动，在做结构适配时，要注意端盖的安装孔位是呈圆周均布的，孔距公差控制在0.02mm以内，保证安装后电机的同轴度，减少高速运转时的径向跳动。从设计思路上来说，这款电机没有采用传统无刷电机的全封闭外壳结构，而是在绕组外侧预留了足够的散热间隙，配合端盖的镂空孔，在重量和散热效率之间做了平衡——毕竟小型飞行器对每一克重量都很敏感，如果为了散热增加额外的散热鳍片，反而会增加不必要的起飞重量，利用自身结构形成的风道散热是更优的选择。另外，万向节的铰接阻尼做了适配性设计，阻尼力刚好能抵消电机自身运转的振动，不会因为阻尼过小导致飞行过程中电机出现无规则晃动，也不会因为阻尼过大导致姿态调整时偏转滞后。在做整机装配时，电机的动力线要从万向节的中心空腔穿过，走线时要预留足够的线长余量，满足万向节最大偏转角度下的线体拉扯余量，避免反复偏转导致线芯折断。定子铁芯采用的是叠压硅钢片结构，叠片之间的绝缘层能有效降低高频运转时的铁损，提升电机的能量转换效率，这对于靠电池供电的便携类设备来说，能有效延长续航时间。端盖的材质选用高强度铝合金，经过硬质阳极氧化处理，表面硬度足够应对日常使用中的磕碰，也不会因为长期户外使用出现锈蚀问题。
