适配航模设备的g端口万向连接支架结构

　　这款万向连接支架主要面向小型航模、无人机机载外设挂载场景设计，核心作用是为机载小型功能模块提供多自由度角度调节支撑，解决飞行过程中外设角度无法灵活适配拍摄、信号采集等不同作业需求的问题。在实际航模飞行作业中，不同的飞行任务需要挂载的外设角度存在明显差异，比如航拍作业需要摄像头保持水平稳定，信号中继作业需要天线对准信号方向，传统的固定挂载方式无法在飞行前快速调整角度，也不能在不同架次的任务中快速切换挂载姿态，这款万向架正是针对这类实际使用痛点开发的结构件。

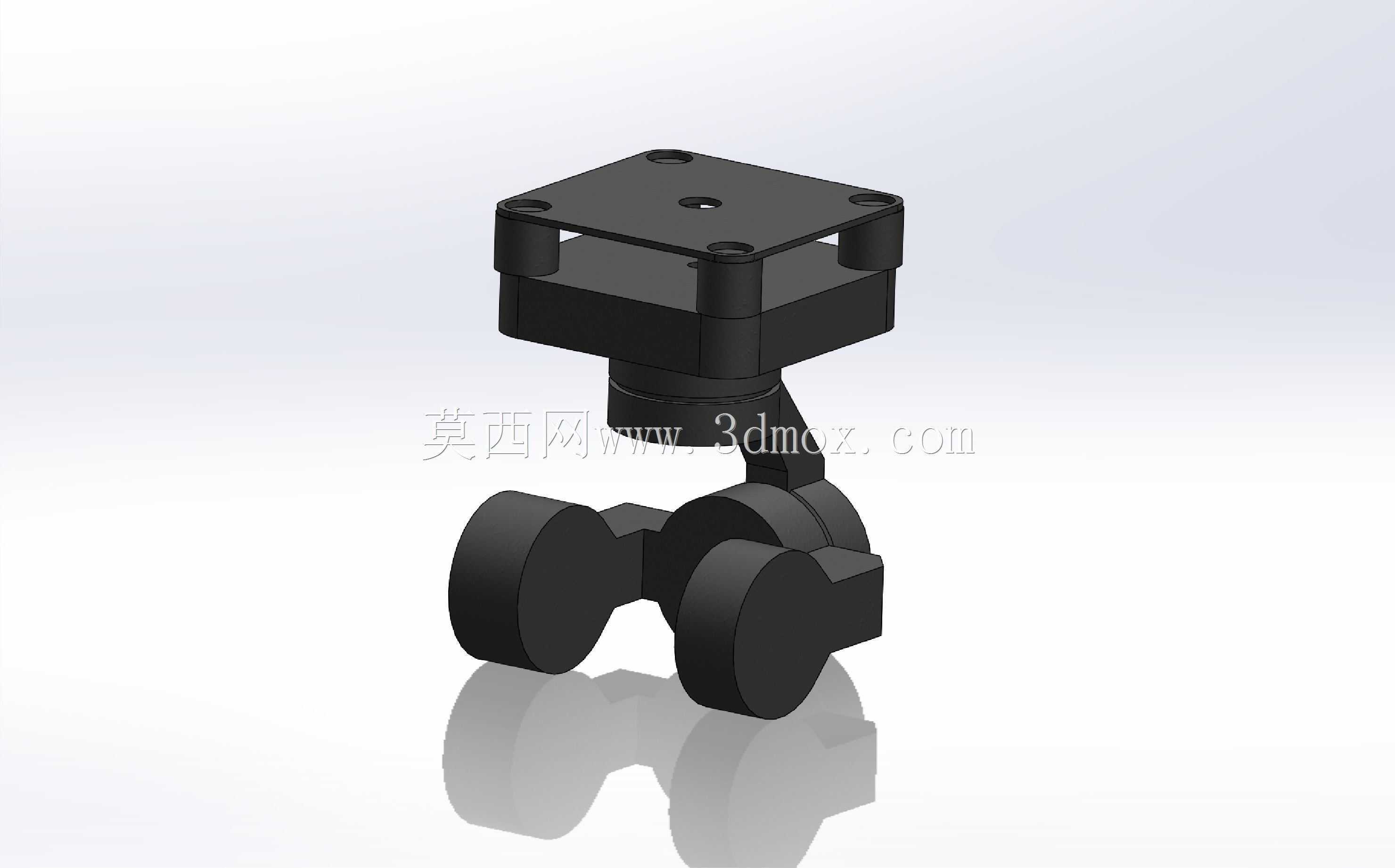

　　从功能特性来看，该支架采用三段式分体结构，沿旋转轴线做拆分设计，各段之间通过标准紧固件连接，不需要额外的定制连接件，用户在完成3D打印后仅需准备对应规格的螺丝即可完成组装，大幅降低了制作门槛。支架的两个旋转轴分别负责水平方向的周向转动和俯仰方向的角度调整，调整到位后通过拧紧连接螺丝即可锁止角度，锁止后能够承受小型航模飞行过程中的常规振动，不会出现角度偏移的情况，完全满足小型机载外设的挂载稳定性要求。支架的上部设置有标准卡槽结构，能够直接匹配对应规格的g端口设备，不需要额外制作转接件，下部预留的安装孔位可以适配常见的航模机身安装位，也可以根据实际安装需求自行扩孔或者加装转接片，安装适配性较强。

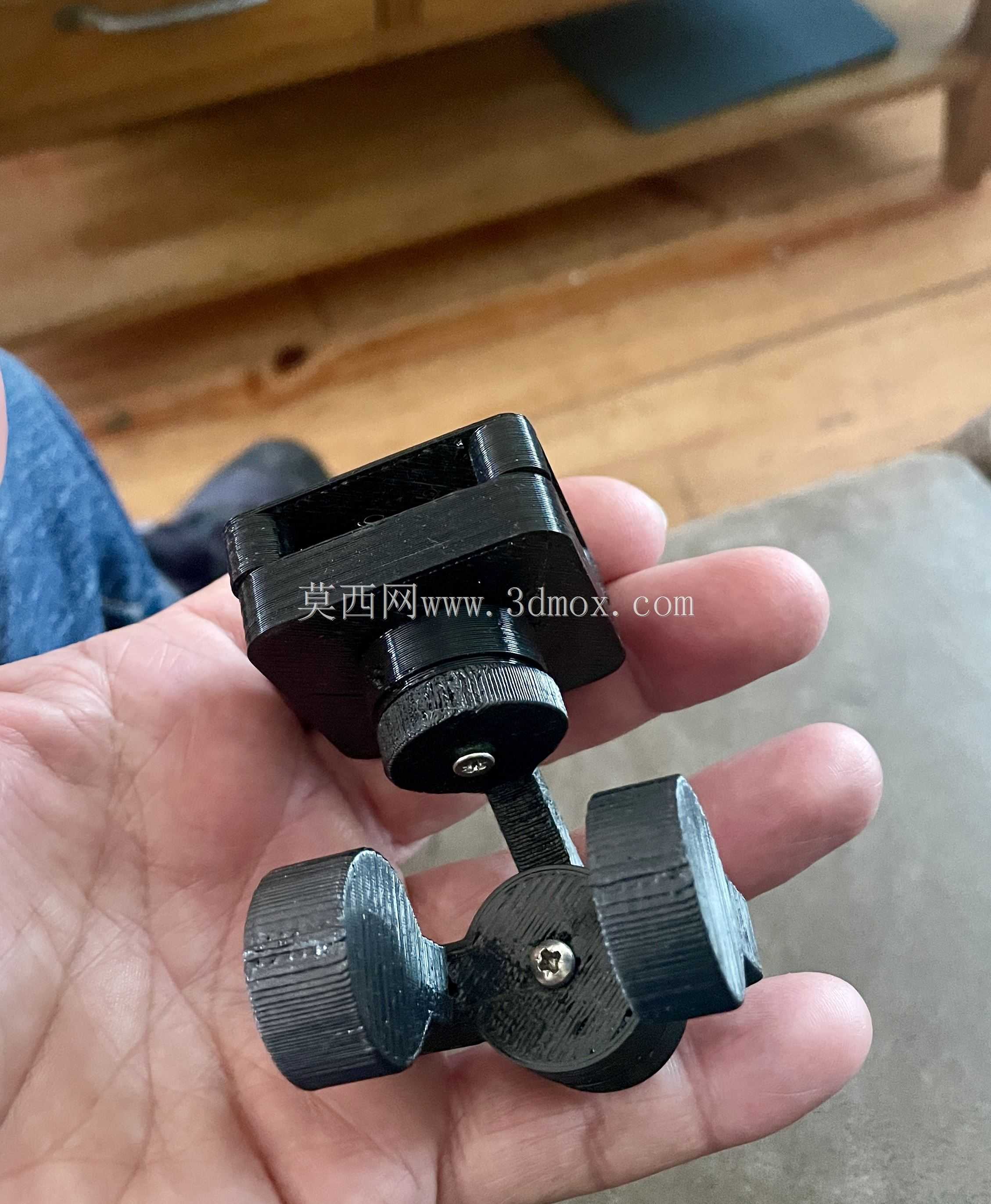

　　设计过程中，考虑到个人用户自制的实际需求，结构拆分时特意将各拆分件的尺寸控制在普通桌面级3D打印机的成型尺寸范围内，不需要大尺寸打印设备即可完成所有零件的制作，同时拆分面均设置在旋转轴的轴线位置，打印完成后不需要做复杂的对位调整，直接穿入螺丝即可完成组装，拼接后的同轴度能够满足旋转调节的顺滑度要求，不会出现卡滞或者晃动过大的问题。由于初始设计阶段没有对应设备的实测安装尺寸，所有配合尺寸均参考公开的设备手册参数设定，预留了0.2mm的装配间隙，既能够保证安装时的顺畅度，也不会因为间隙过大导致挂载后出现旷量，用户在实际制作时如果遇到配合偏紧的情况，仅需用细砂纸对配合面做轻微打磨即可，不需要对结构做大规模修改。

　　从安装边界尺寸来看，支架整体组装完成后的总长度不超过70mm，最大宽度不超过40mm，整体重量控制在15g以内，不会给小型航模带来过大的载重负担，旋转调节的角度范围覆盖水平方向360度全周转动，俯仰方向正负90度调节，能够覆盖绝大多数航模外设的角度调整需求。安装时需要注意，上部卡槽与设备连接时要保证卡接到位，避免飞行过程中设备脱落，下部与机身连接的螺丝要加装防松垫圈，抵消发动机或者电机带来的高频振动，防止螺丝松动导致支架移位。在实际使用场景中，除了航模挂载用途外，该支架也可以用于桌面小型设备的角度支撑，比如小型运动相机、迷你信号接收器等设备的桌面固定，只需要将下部安装位更换为桌面夹座或者磁吸底座即可拓展使用场景，结构本身的多自由度调节特性能够适配更多小型设备的角度支撑需求。

　　结构设计上没有采用复杂的阻尼结构，而是依靠螺丝拧紧的摩擦力实现角度锁止，这种设计的优势在于结构简单可靠，没有易损的阻尼垫片等零件，长期使用后如果出现锁止力不足的情况，只需要稍微拧紧连接螺丝即可恢复锁止性能，维护成本极低。所有零件的壁厚均设置为2mm，采用普通PLA材料打印即可满足强度要求，如果需要在振动更大的燃油航模上使用，可以更换为PETG或者ABS材料打印，进一步提升结构的抗振性能和耐候性，不需要修改原始结构尺寸。
