可倾斜式滚筒物料输送机架结构

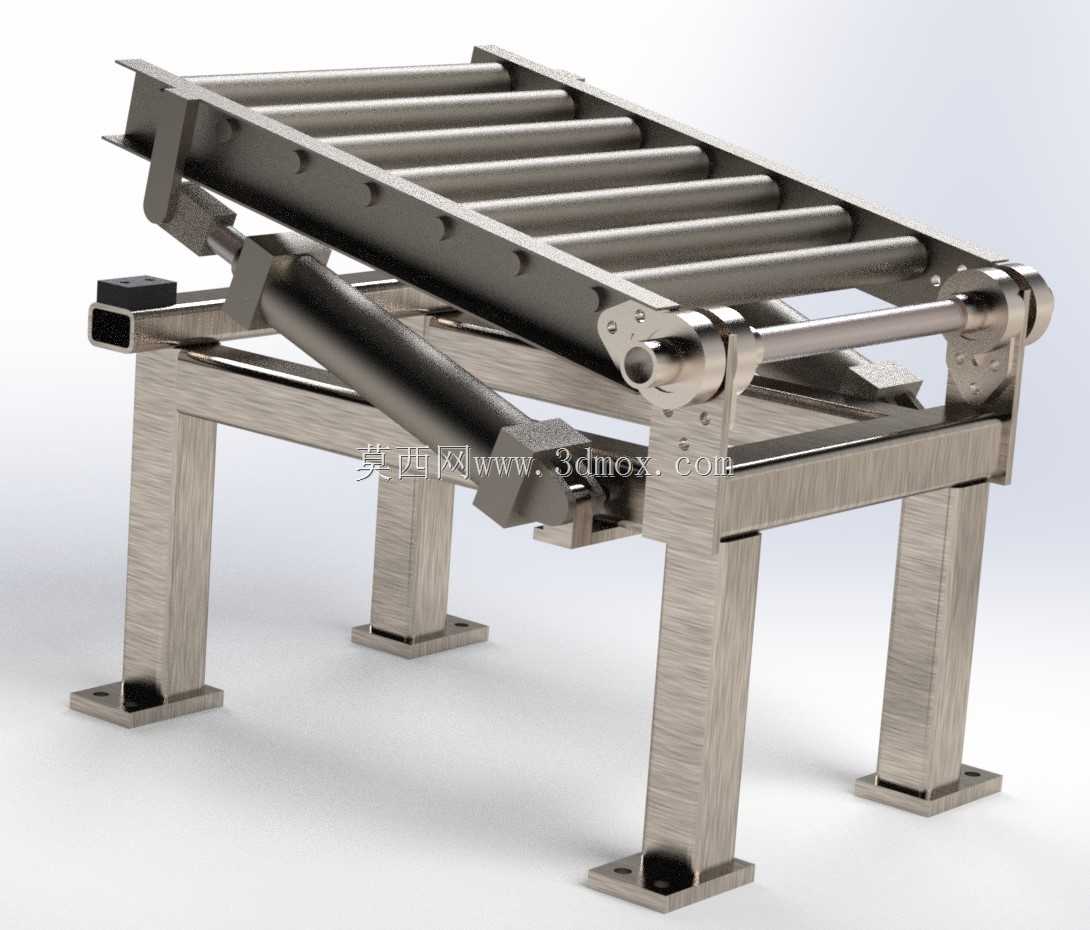

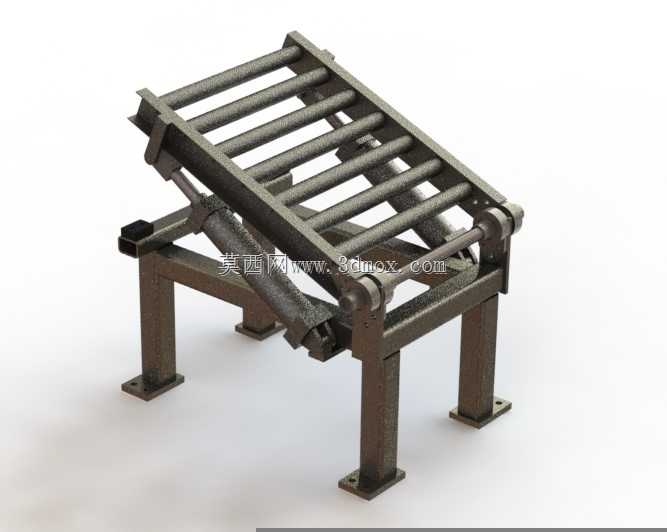

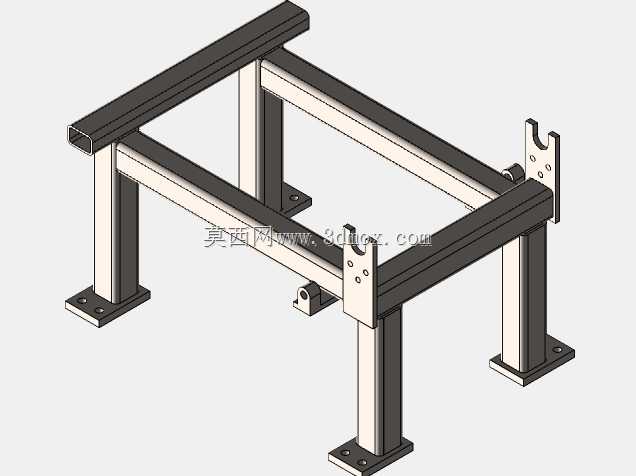

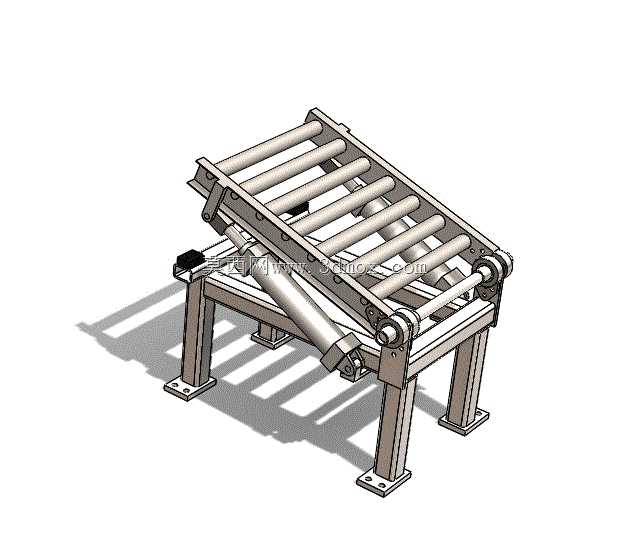

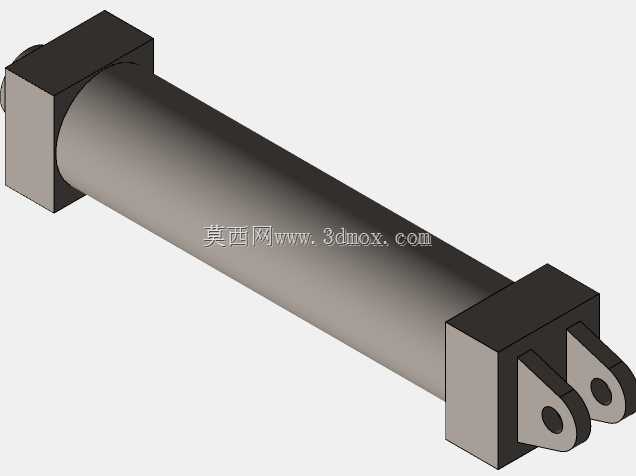

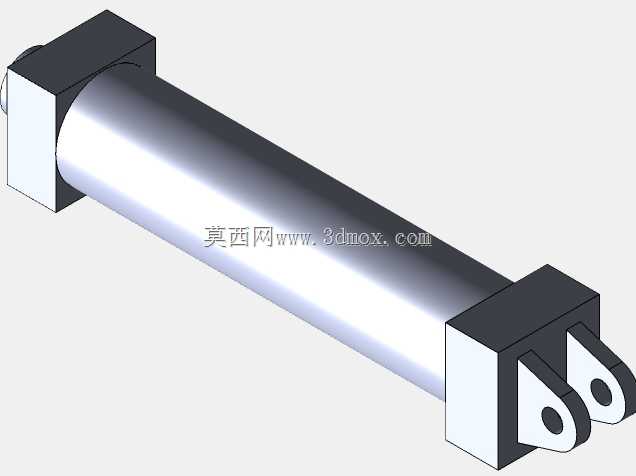

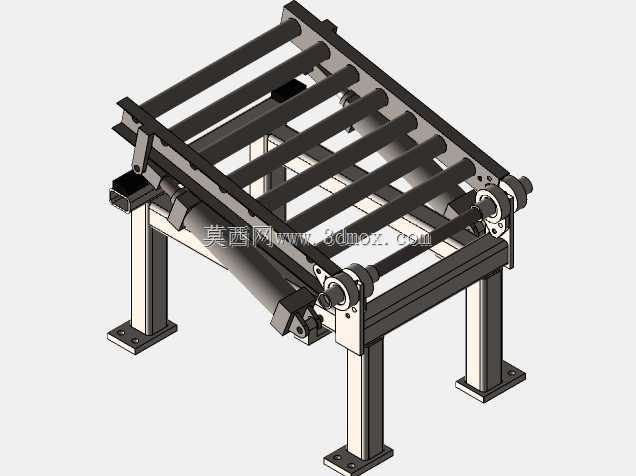

该可倾斜式滚筒输送结构，主要应用于生产车间物料流转、仓储装卸货环节、加工工序间工件转运场景，可适配不同高度差的工位对接需求，解决平面输送无法完成的上下坡物料传递问题，常见于五金加工、包装分拣、汽配制造等生产场景中，用于衔接不同高度的加工设备、仓储月台或者分拣工位，替代人工搬运完成箱装件、托盘件、规则成型工件的短距离输送，降低人工搬运的劳动强度，提升工序间物料流转的效率。设备核心功能为承载并输送规则形态的工件，通过并排布置的钢制滚筒作为承载接触面，工件放置于滚筒上后，可依靠重力沿倾斜面自主滑动，也可搭配外部动力实现可控速度的输送；机架侧部配置的液压支撑构件，可根据实际对接的工位高度差，灵活调整输送面的倾斜角度，适配0到30度区间内的不同坡度需求，调整完成后可通过液压结构锁止固定，保证输送过程中机架姿态稳定，不会出现晃动或角度偏移。设计过程中优先考虑了结构的承载稳定性，底部采用四支方形钢支腿作为支撑，每支支腿底部配置带安装孔的固定脚盘，可通过膨胀螺栓与地面完成刚性固定，避免输送重载工件时机架出现位移或侧翻；上部滚筒排布经过载荷计算，滚筒间距控制在合理范围，保证输送常规尺寸工件时不会出现卡滞、掉落问题，同时滚筒两端采用铰接式安装结构，后期维护更换单个滚筒时无需拆解整体机架，降低运维成本；倾斜调节的液压构件采用斜向支撑布局，支撑力传导路径直接，可承受输送面满载时的下压力，不会出现支撑失稳问题。外形尺寸方面，该输送架整体宽度适配常规工业周转箱、小型托盘的通行需求，支腿安装边界可覆盖常规车间工位的预留安装空间，安装时无需对地面做特殊改造，仅需保证安装面水平即可完成固定；输送面长度适配短距离工位衔接需求，可根据实际使用场景多台拼接组成更长的输送线路，也可单独作为高度差过渡段使用，整体结构无外露尖锐边角，所有焊接位置做打磨处理，避免操作过程中剐蹭操作人员，符合工业生产的安全使用要求。
