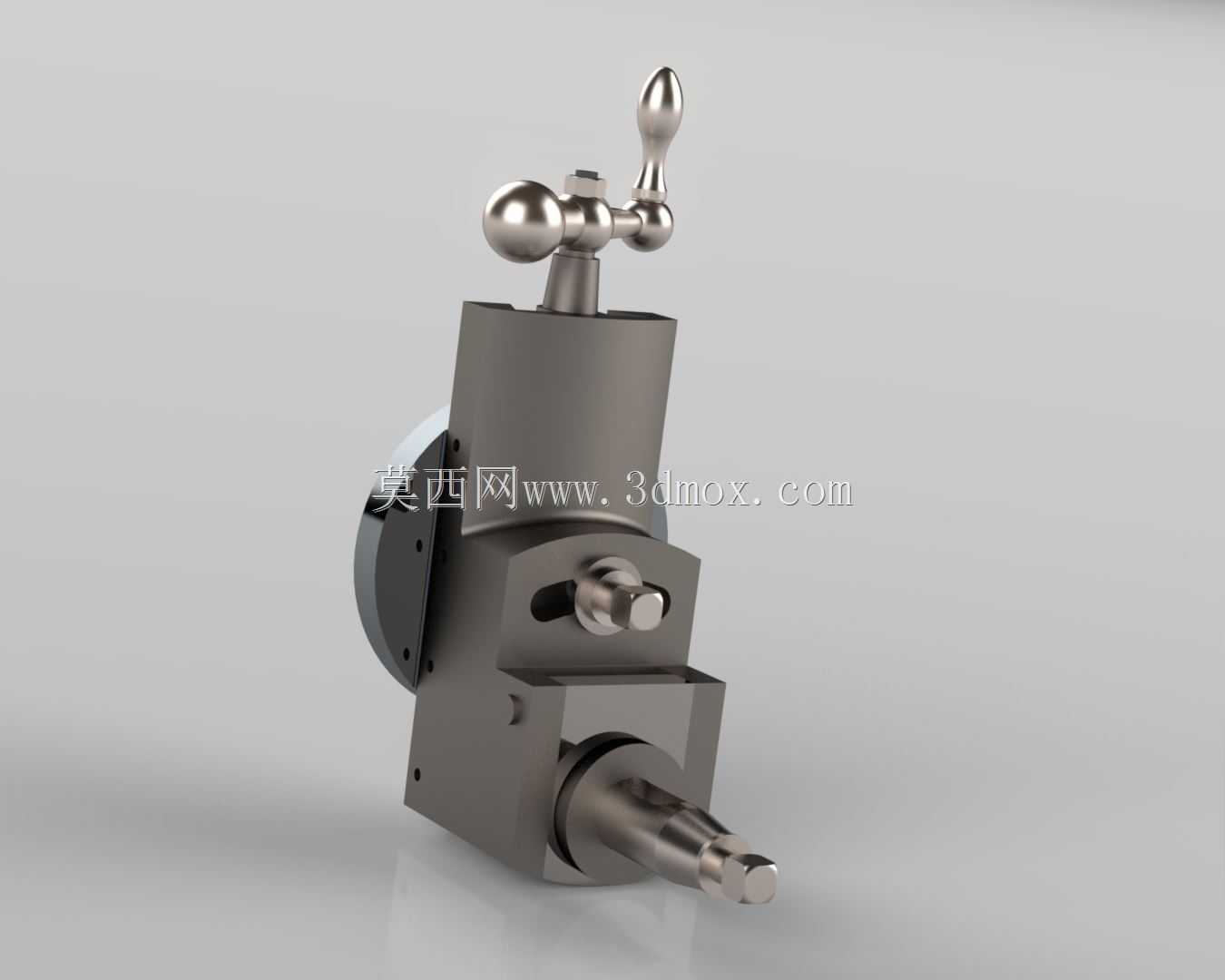

车床用可调式回转成形加工刀架结构

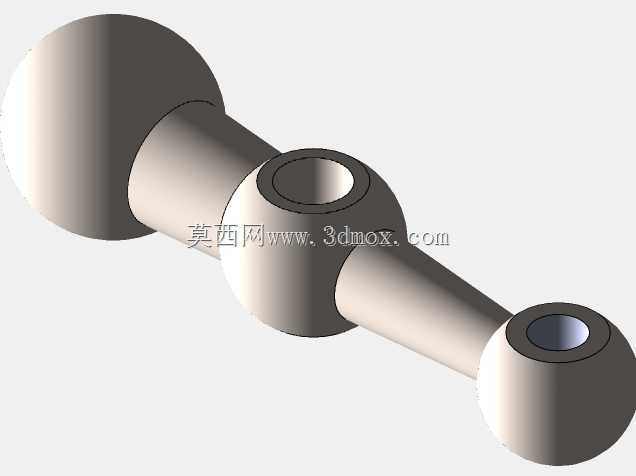

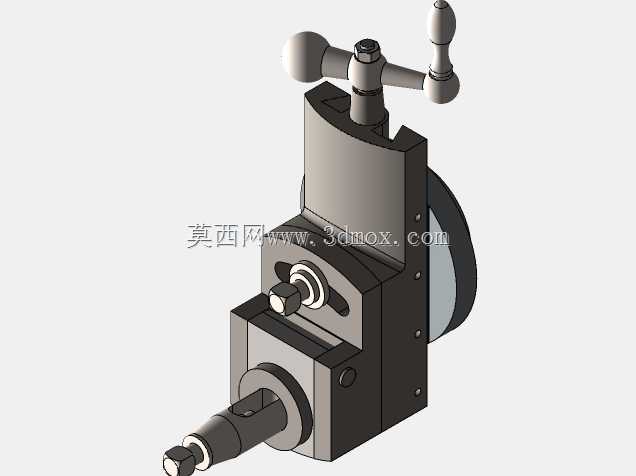

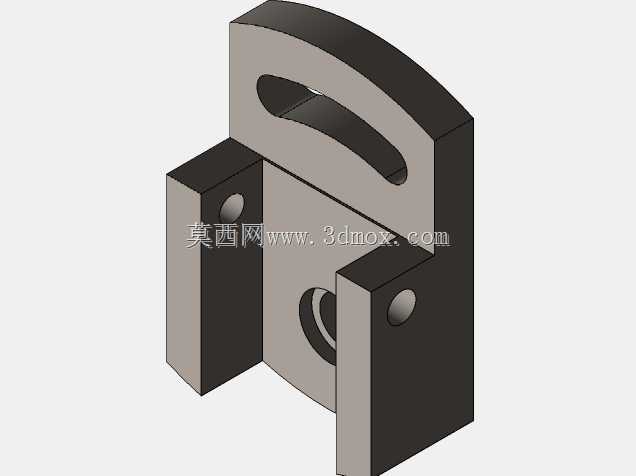

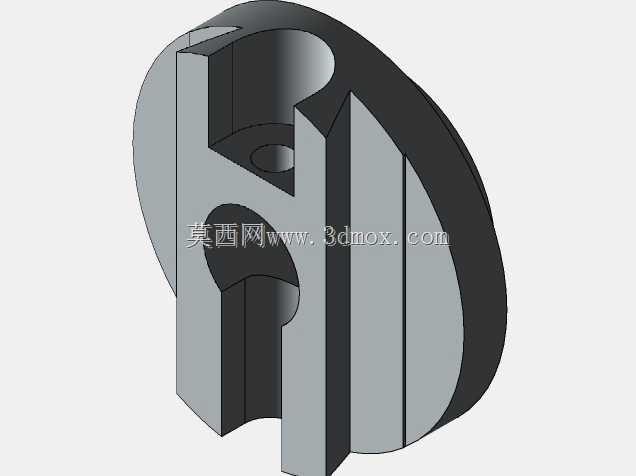

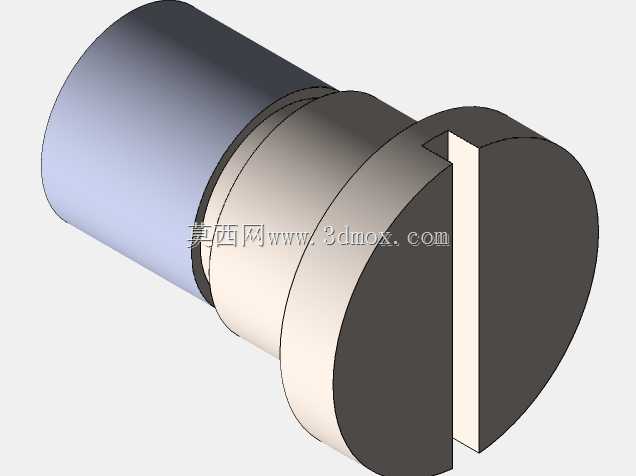

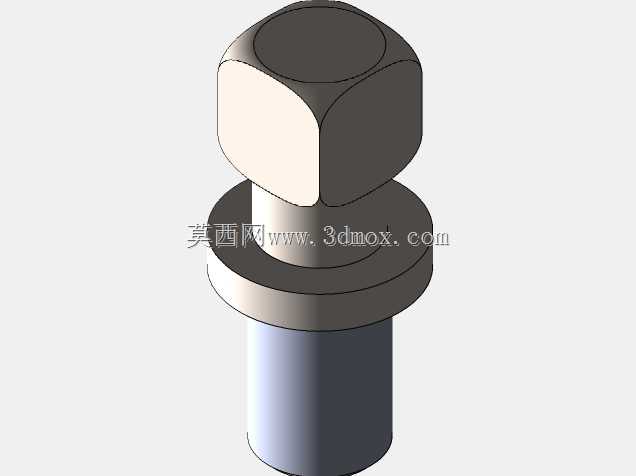

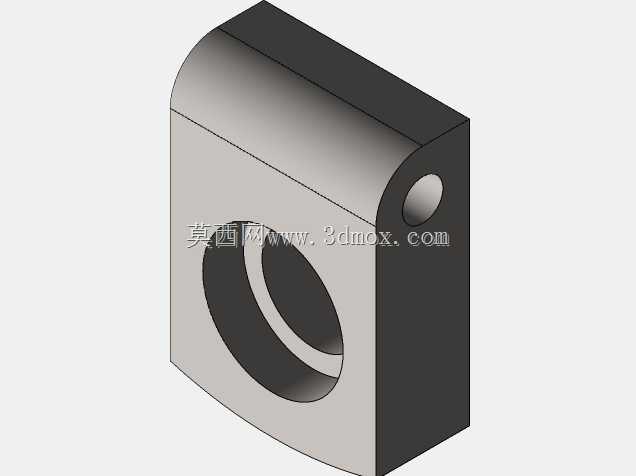

在普通卧式车床的异形面加工场景中，这类可调式成形头是替代成型车刀、拓展车床加工能力的核心工装附件，很多车间在加工小批量带锥面、圆弧过渡面、异形回转轮廓的轴类、套类零件时，不会专门定制刃磨成型车刀，而是通过加装这类成形头来完成仿形加工，尤其适配维修车间、中小批量机加工单元的多品种小批量生产需求，不需要对车床本身的进给系统做改造，就能实现常规走刀无法完成的轮廓成形加工。从结构功能来看，这套成形头的核心是自带回转调节基座与多自由度锁紧机构，顶部的双球头手柄是手动锁紧与微调的操作端，扳动手柄可以快速松开回转基座的夹紧机构，调整刀头的伸出角度与回转中心位置，调整到位后扳下手柄就能依靠内部的斜面增力结构实现刚性锁紧，避免加工过程中出现让刀位移。基座侧面的锁紧销用于定位回转角度的基准位，当需要加工固定角度的锥面时，可以将销子插入对应分度孔位，保证加工角度的一致性，不需要每次打表找正。下部的刀头安装位可以装夹不同规格的高速钢刀条或者硬质合金小刀头，刀头的伸出长度可以通过尾部的调节螺钉微调，适配不同吃刀深度的加工需求。设计层面上，这套结构的安装基准是后端的法兰连接面，法兰上的沉头孔位与普通车床方刀架的安装尺寸匹配，不需要额外制作过渡连接板就能直接装夹在中拖板的刀架工位上，安装时只需要保证法兰端面与车床主轴轴线的垂直度在0.02mm以内，就能保证加工轮廓的形位公差。整个本体采用45号钢调质处理，关键的回转配合面经过高频淬火处理，硬度达到HRC45-50，长期反复调整锁紧也不会出现配合面磨损导致的间隙过大问题。从安装边界来看，这套成形头装夹在车床方刀架上之后，横向最大伸出长度不会超出中拖板的行程范围，纵向移动时也不会与卡盘、尾座产生干涉，适配C6132、C6140等常见规格的普通卧式车床，刀头的回转调节范围覆盖正负45度，足以应对绝大多数常规锥面、圆弧面的成形加工需求。实际加工过程中，操作人员不需要改动车床原有走刀路线，只需要将成形头调整到对应角度锁紧，通过中拖板的横向进给就能完成成形面的切削，相比靠模法加工，这套结构的安装调试时间能缩短60%以上，而且不需要在床身上加装靠模板，不会占用床身的加工行程。针对小批量修配类零件的加工，这类成形头的灵活性远高于定制成型车刀，成型车刀一旦刃磨完成只能加工固定轮廓的零件，而这套成形头可以通过调整角度、更换刀头适配多种不同轮廓的加工需求，加工过程中的排屑空间也经过优化，刀头周围没有多余的遮挡结构，切削产生的铁屑可以自然掉落，不会堆积在锁紧机构内部导致操作卡滞。内部的回转配合面采用间隙配合设计，配合间隙控制在0.01-0.02mm之间，既保证调整时的转动顺畅，又能避免间隙过大导致的加工振纹，锁紧机构的增力比经过核算，手动扳动手柄产生的锁紧力足以抵抗硬质合金刀头切削钢件时产生的径向切削力，常规吃刀深度2mm以内的切削不会出现锁紧松动的问题。
