欧规插脚USB输出三星电源适配器结构

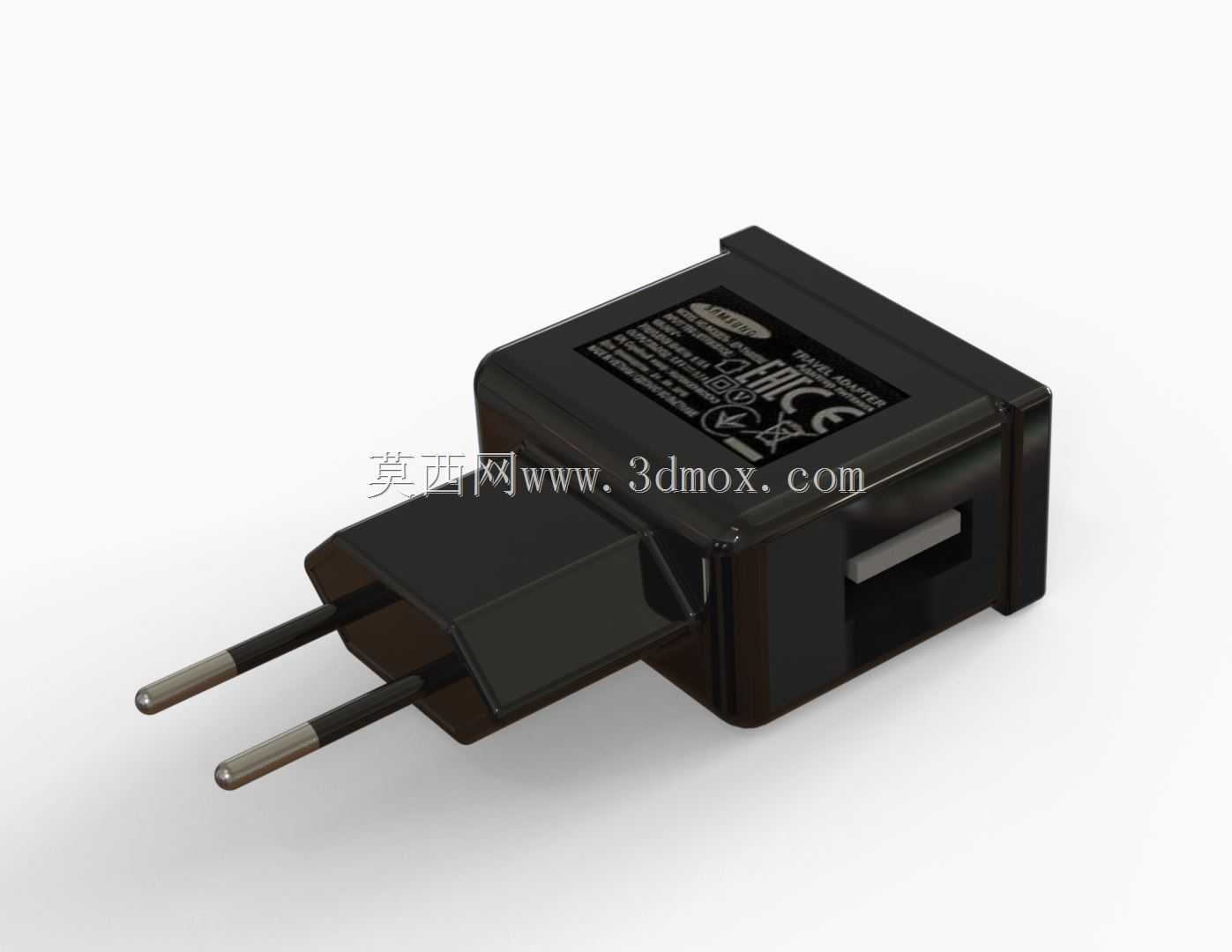

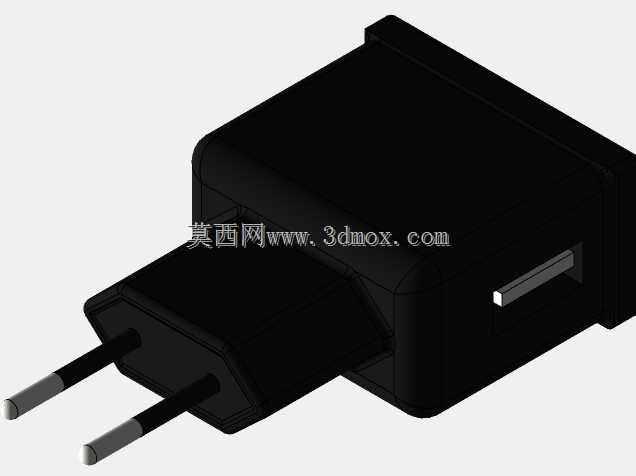

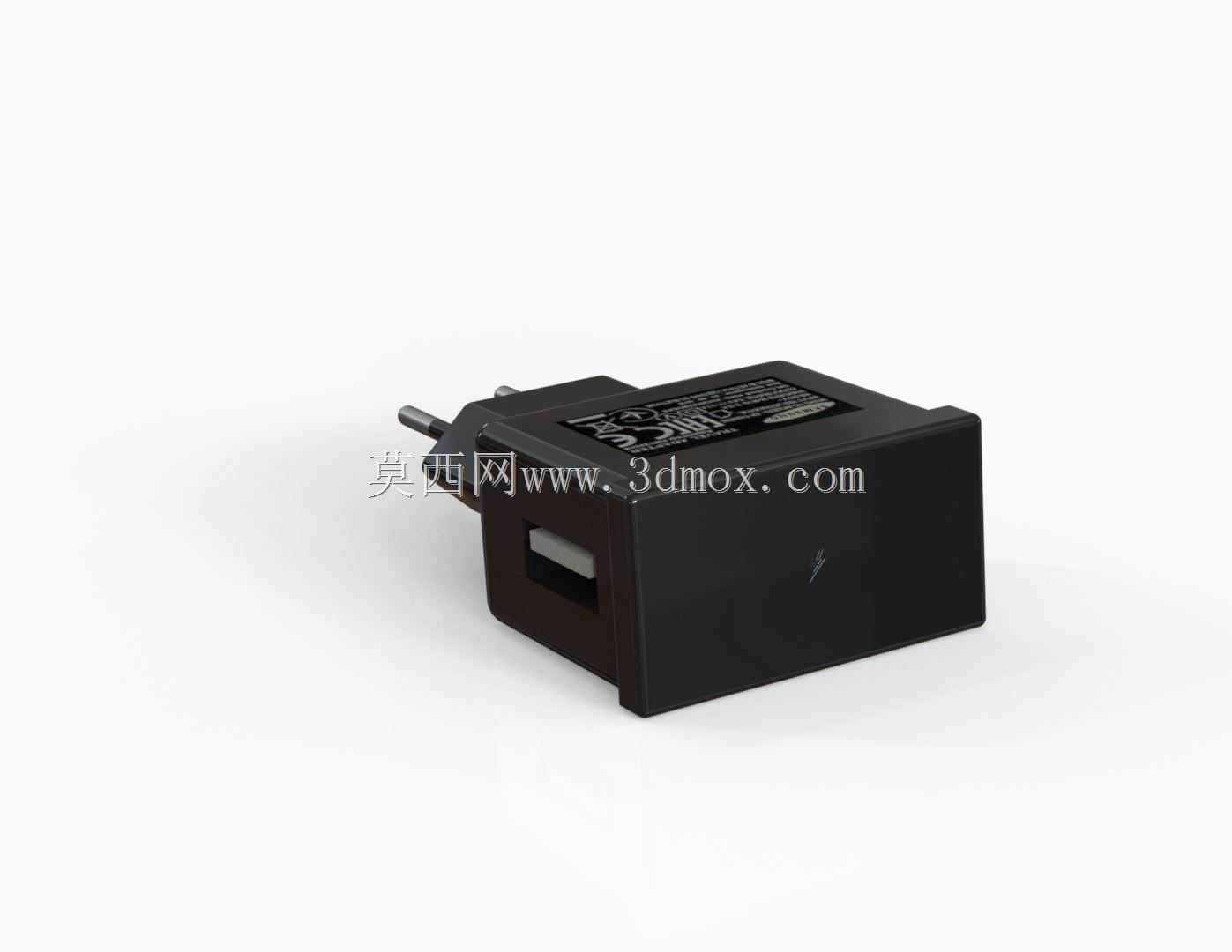

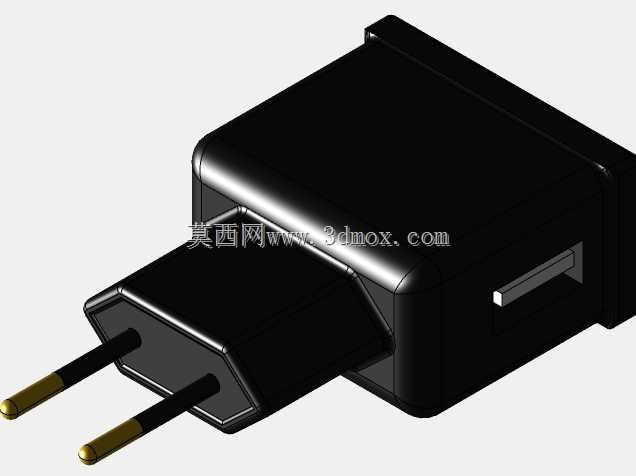

日常接触的消费电子供电配件里，这类插墙式电源适配器的结构设计，往往要在极小的空间内平衡安规、散热、插拔手感与接口可靠性，这款欧规插脚的USB输出适配器，就是典型的小体积消费类供电部件。先从实际应用场景说起，这类适配器主要面向欧盟地区销售的便携数码设备供电，适配手机、蓝牙耳机、小型数码外设的5V直流供电需求，直接插装在墙面86型标准插座、排插位上使用，不需要额外的输入线缆，插脚直接与市电插座铜片接触取电，输出端通过标准USB-A接口对接常规USB充电线，给终端设备输送稳定直流电源。从功能特性来看，输入端采用固定式欧规两圆插脚，插脚的伸出长度、插脚中心距完全符合欧规插座的配合尺寸要求，插脚根部做了台阶限位，插入插座时能保证插合深度到位，不会出现插接过浅导致的接触打火、松脱问题；插脚与内部PCB的连接采用铆压结构，避免焊接点在多次插拔受力后出现脱焊断裂，毕竟日常使用中用户插拔适配器时的侧向掰动、拉扯受力，都会直接作用在插脚连接位置，这个位置的结构强度直接决定产品的使用寿命。外壳采用上下扣合的超声波焊接结构，接缝位置做了止口设计，既可以保证焊接后外壳的接缝缝隙均匀，也能在跌落时让上下壳的扣合结构分担冲击力，不会轻易开裂；外壳表面做了细晒纹处理，既可以避免生产过程中的外观瑕疵直接暴露，也能提升插拔时的手部摩擦力，手上带汗的时候也能顺利插拔，不会打滑。输出端的USB接口做了居中布局，接口周围的外壳壁厚做了局部加厚，因为USB接口在插拨充电线的时候会承受反复的插拔力，加厚的外壳壁可以给内部的USB母座提供足够的支撑，避免母座在反复受力后出现松脱、引脚脱焊的问题；母座本身采用带定位柱的直插式结构，定位柱插入PCB对应的定位孔后过波峰焊，比单纯靠引脚焊接的结构抗扭强度高不少，就算用户斜着插拔充电线，也不容易把母座掰歪。内部结构布局上，高压区与低压区做了明确的隔离槽设计，安规距离满足Class II类电器的绝缘要求，高压侧的保险丝、整流桥、滤波电容与低压侧的DC-DC芯片、输出滤波电容之间，通过外壳内部的隔离筋分隔开，就算内部电容出现爆裂漏液，也不会让高低压区出现短接，引发触电风险；PCB板与外壳内壁之间留了均匀的散热间隙，功率器件工作时产生的热量，可以通过间隙内的空气对流传递到外壳表面散出，不会因为热量堆积导致器件过热降额，甚至引发外壳变形。外形尺寸方面，整体为方正的小块状结构，插脚突出外壳端面的长度符合欧规安规要求，不会因为插脚过长导致插入插座后外露金属部分，也不会因为插脚过短导致插合接触面积不足；适配器本体的宽度控制在标准插座的单工位宽度范围内，插在排插上的时候不会遮挡相邻的插座工位，这点是很多小体积适配器设计时容易忽略的细节——如果本体宽度过大，插在排插上就会挡住旁边的插孔，造成排插工位浪费。插脚的金属部分采用铜包钢材质，既保证了导电性能，也有足够的结构强度，多次插拔后不会出现插脚弯曲变形；插脚表面做了镀镍处理，避免长期使用后插脚氧化生锈，导致接触电阻变大、插头发热。外壳的棱角位置都做了R角过渡，没有尖锐的棱角，用户插拔的时候不会划伤手部，也能在跌落时分散冲击力，降低外壳碎裂的概率。输出端的USB接口内部胶芯采用耐温材质，长期插拔摩擦、以及工作时的温度上升，都不会让胶芯出现变形、引脚外露的问题。在实际的结构建模过程中，需要重点核对插脚与外壳的配合公差，插脚与外壳安装孔的间隙控制在合理范围内，既不能间隙过大导致插脚晃动，也不能间隙过小导致装配时插脚压入困难；上下壳的止口配合公差也要严格控制，超声波焊接后不会出现错位、段差超标的问题。另外，外壳表面的标识区域做了微凹的平台设计，丝印安规标识、参数信息的时候，不会因为外壳的弧度导致丝印模糊、标识错位，这些标识是产品过安规认证的必备内容，标识区域的平整度直接影响丝印的清晰度和附着力。从安装边界来看，这款适配器插装在墙面插座上时，本体向外伸出的长度不会过多占用墙面外的空间，就算插座位置在家具背后，也不需要预留过大的缝隙就能顺利插上；插脚的插入方向与本体端面垂直，插合后本体与墙面保持平行，不会出现歪斜，重力方向与插脚的受力方向一致，长期插在插座上也不会因为自重导致松脱。
