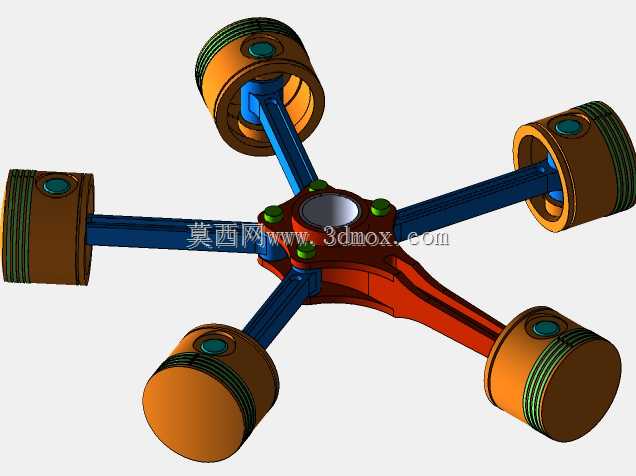

五缸星型径向发动机曲柄连杆活塞结构

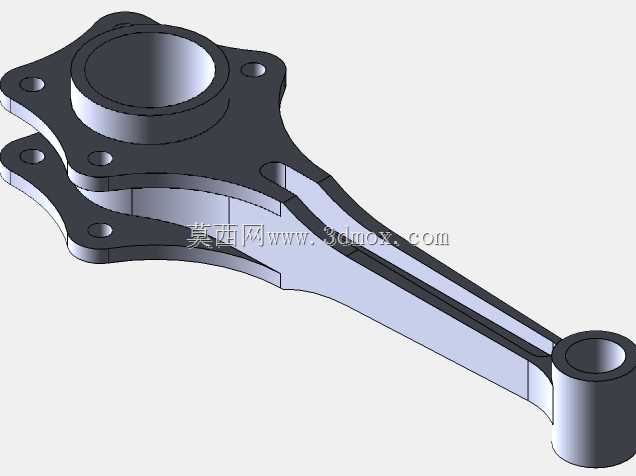

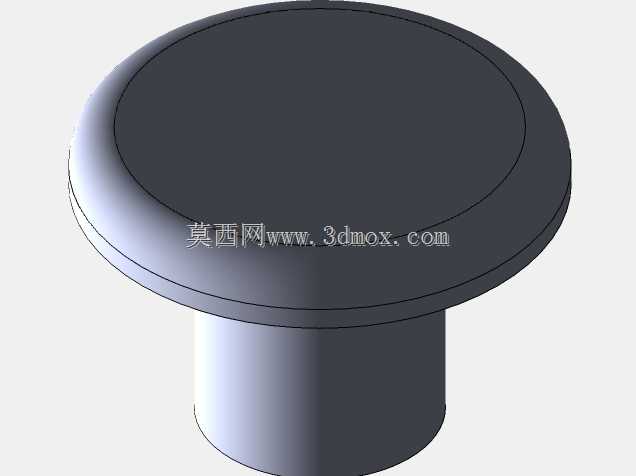

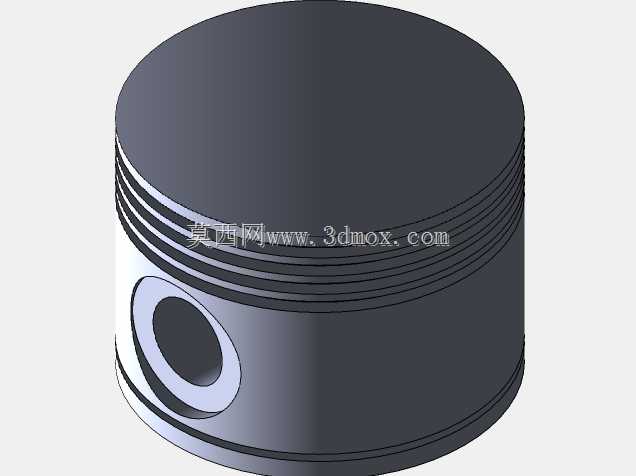

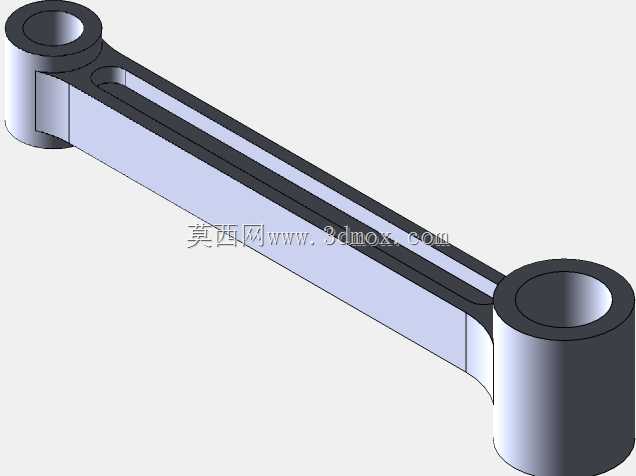

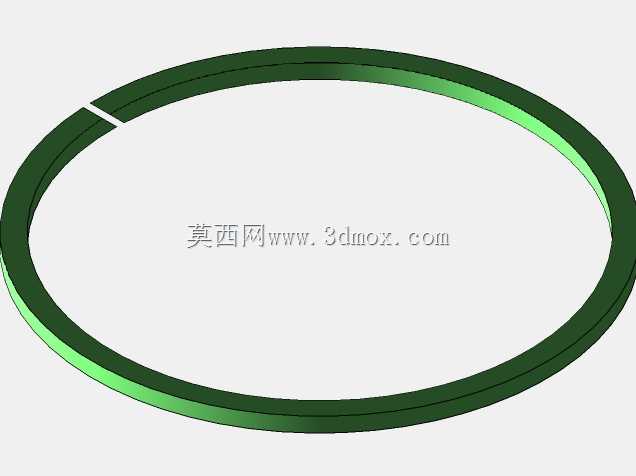

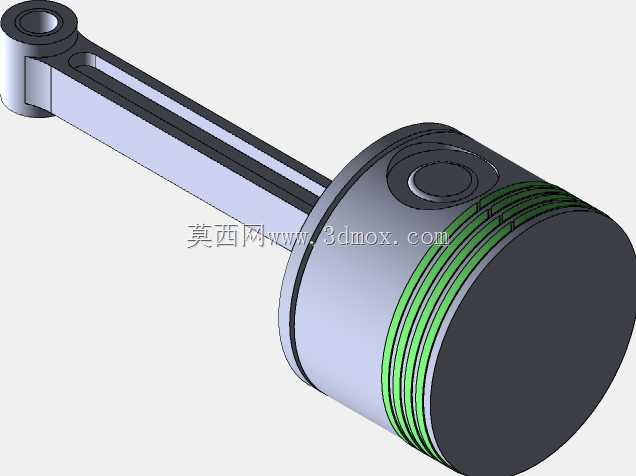

本次呈现的五缸径向排布动力结构，核心应用场景集中在小型通航动力、轻型无人机动力单元、早期轻型航空动力复刻以及教学演示教具领域，这类结构的核心优势在于所有气缸围绕中心曲轴呈圆周等角分布，相比直列排布动力单元，轴向长度可以压缩40%以上，非常适合对径向安装空间有严格限制、轴向尺寸要求紧凑的动力搭载场景。从实际用途来看，这类径向动力单元不需要复杂的分列式排气歧管布局，曲轴仅需单组曲柄销即可带动全部活塞完成做功循环，整体转动惯量分布均匀，运转时的动平衡调校难度远低于同缸数直列或V型排布结构，在低转速区间就能输出稳定的大扭矩，非常适合需要持续稳定推力输出的低速轻型载具。从功能特性上拆解，这套结构的中心为一体式锻造曲柄座，五个连杆采用整体式叉形连杆布局，全部连杆大端共同铰接在中心单个曲柄销上，避免了多曲柄销带来的曲轴加工复杂度提升，也消除了多轴颈带来的轴瓦磨损不均问题；每个活塞采用三道环槽设计，两道气环一道油环，活塞销采用全浮式设计，与连杆小端之间预留了标准热膨胀间隙，活塞顶部采用平顶设计，压缩比控制在适合常规汽油燃料的区间，不需要高标号燃油即可正常运转。设计思路上，首先确定了72度等角的气缸排布角度，保证每个气缸的做功间隔角均匀，曲轴每旋转144度就有一个气缸进入做功行程，动力输出的平顺性大幅提升；中心曲柄座采用辐射状加强筋设计，在保证五个连杆安装位同轴度的前提下，尽可能削减了非受力区域的材料厚度，降低整体转动惯量的同时保证结构强度；连杆采用工字型截面设计，在承受活塞往复冲击载荷的前提下，将连杆自身重量控制在最低水平，减少往复运动带来的惯性力损耗。外形尺寸与安装边界方面，整套结构以中心曲轴轴线为圆心，活塞外端面到中心的径向尺寸为统一值，安装时仅需固定中心曲轴的前后两个支撑轴承位即可完成主体定位，不需要额外的气缸体定位工装，五个气缸的安装法兰面均与中心曲柄座的对应安装面垂直，法兰面预留了标准螺栓孔位，可直接与独立气缸体组件对接，曲轴输出端采用标准花键结构，可直接匹配减速机构或螺旋桨连接座，整体安装边界为正圆形轮廓，搭载时不需要为单侧气缸预留额外的避让空间，外围护罩的设计可以做成规则的圆筒形，大幅降低外围配套件的设计加工难度。实际建模过程中，所有运动副的配合间隙均按照实际内燃机装配公差设置，活塞与气缸壁的间隙、连杆大端与曲柄销的间隙、连杆小端与活塞销的间隙都保留了合理的活动量，可直接用于运动仿真演示，直观展示四冲程循环下五个活塞的往复运动与曲轴旋转的对应关系，也可作为结构教学的演示模型，帮助初学者快速理解径向发动机的核心传动逻辑。这类结构相比同排量直列发动机，零件数量减少约30%，维护时仅需拆解单个气缸即可完成活塞与连杆的检修，不需要整体拆解缸体结构，在野外作业场景下的维护便利性远高于常规排布的内燃机结构。
